노트북 베젤 벌어짐 수리: 레노버 IdeaPad Slim 3 15IAH8 힌지 고정부 파손 해결

안녕하세요! IT 하드웨어 수리 전문 블로그 리페어테크(Repair Tech)입니다. 오늘은 레노버의 인기 모델인 IdeaPad Slim 3 15IAH8 제품의 고질적인 문제 중 하나인 힌지 고정부 파손 및 베젤 벌어짐 수리 과정을 상세히 공유해 드리고자 합니다.

와이드형 LCD를 탑재한 노트북을 사용하다 보면, 어느 순간 노트북을 열고 닫을 때 '뚝' 하는 불길한 소리가 나거나 액정 테두리(베젤)가 벌어지는 현상을 겪을 수 있습니다. 이는 단순한 외관의 문제가 아니라 내부 힌지 지지대가 파손되어 발생하는 구조적 결함인 경우가 많습니다. 이번 수리 사례를 통해 파손 원인과 예방법, 그리고 정밀한 수리 공정을 확인해 보시기 바랍니다.

1. 입고 기기 상태 확인 및 파손 부위 진단

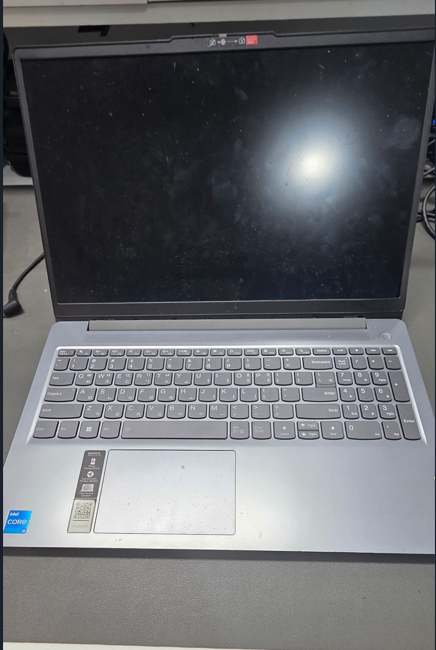

이번에 입고된 IdeaPad Slim 3 15IAH8 모델은 우측 힌지 접합부가 내부에서 완전히 이탈하여 베젤이 심하게 벌어진 상태였습니다.

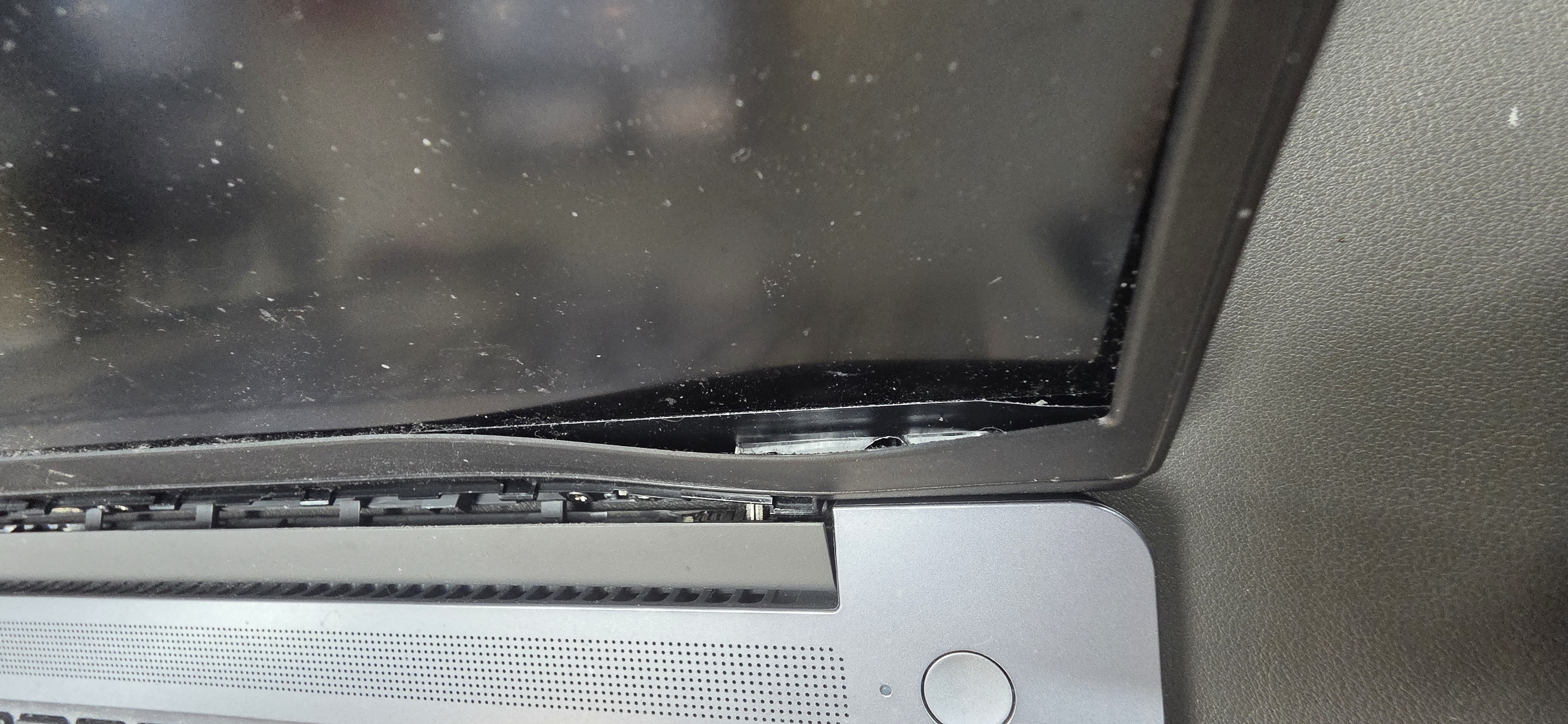

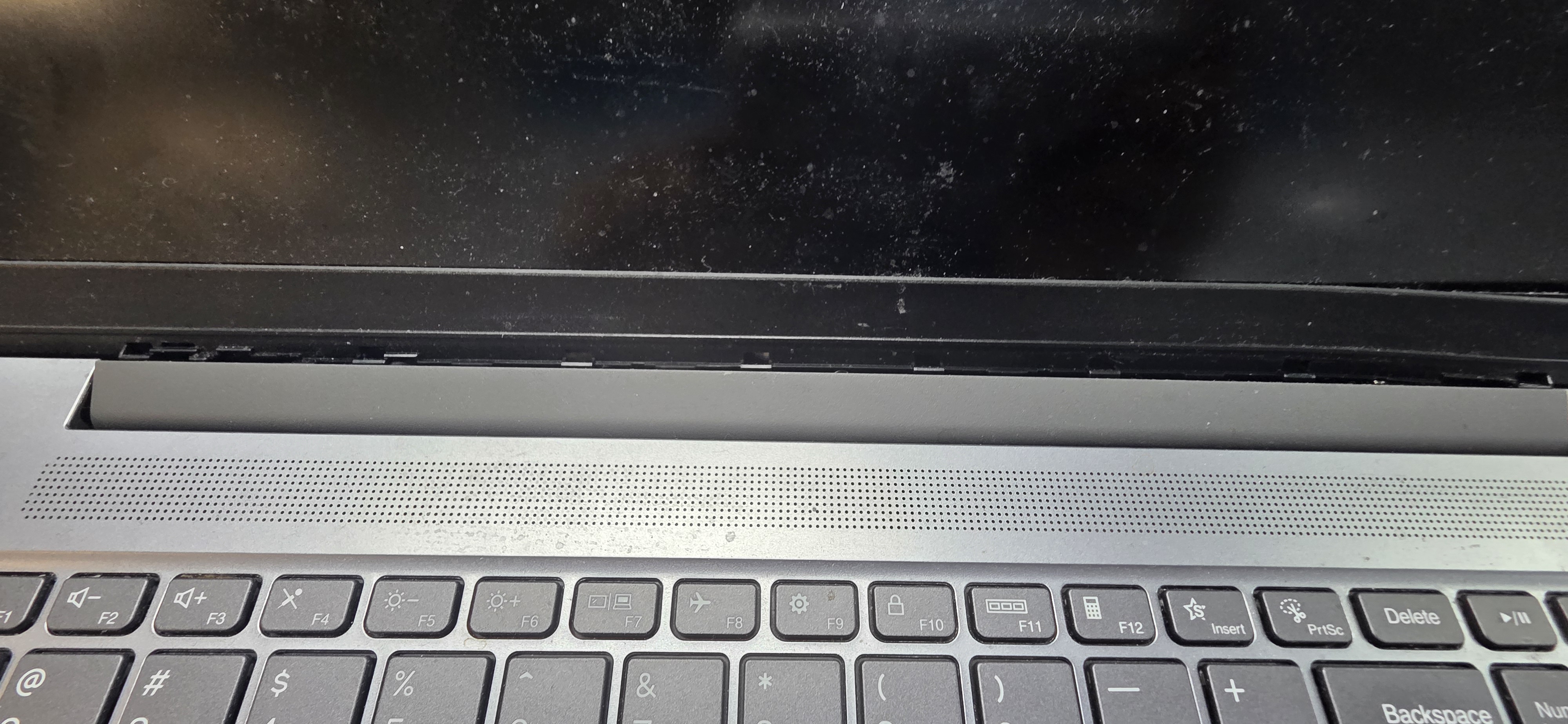

• 주요 증상: 화면을 개폐할 때마다 우측 하단 베젤이 들뜨며 내부 프레임이 노출됨.
• 잠재적 위험: 이 상태로 무리하게 사용을 지속할 경우, 힌지 사이에 위치한 LCD 데이터 케이블(eDP)이 눌려 단선되거나, 지지력을 잃은 힌지가 LCD 패널을 직접 압박하여 액정이 파손되는 2차 피해로 이어질 수 있습니다.
• 진단 결과: 다행히 액정 자체는 파손되지 않았으나, 힌지를 잡아주는 상판(A커버)의 플라스틱 나사산(인서트 너트)이 완전히 뭉개져 있어 LCD 커버 전체 교체가 불가피한 상황이었습니다.





2. 분해 및 내부 구조 정밀 점검

노트북 내부 구조를 파악하고 안전한 수리를 위해 분해를 시작합니다. 모든 수리의 첫걸음은 안전입니다.

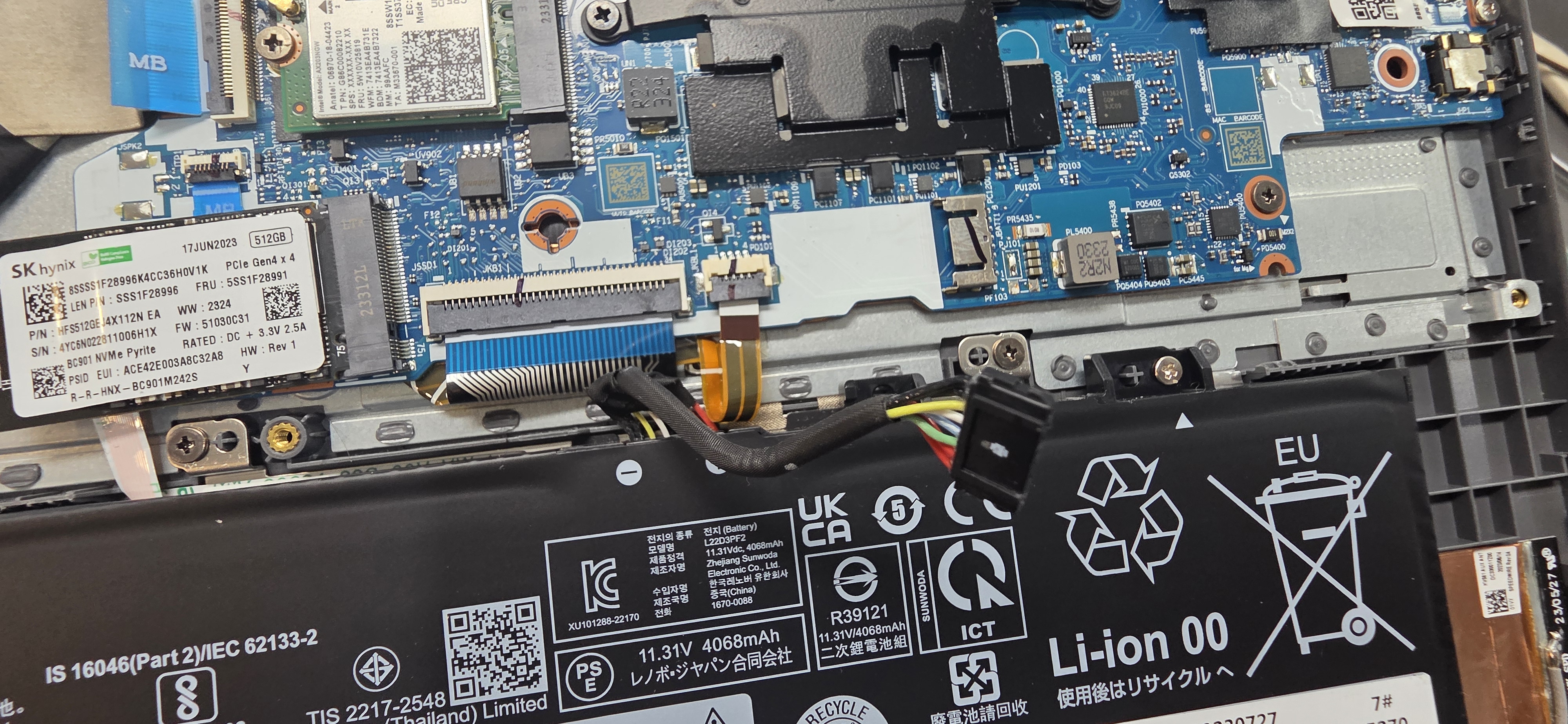

배터리 분리 (가장 중요)

하판을 제거한 직후 가장 먼저 수행해야 할 작업은 배터리 커넥터 분리입니다. 메인보드에 미세하게 흐르는 전류를 완전히 차단하여, 작업 중 발생할 수 있는 쇼트로 인한 메인보드 손상(2차, 3차 피해)을 원천 봉쇄합니다.

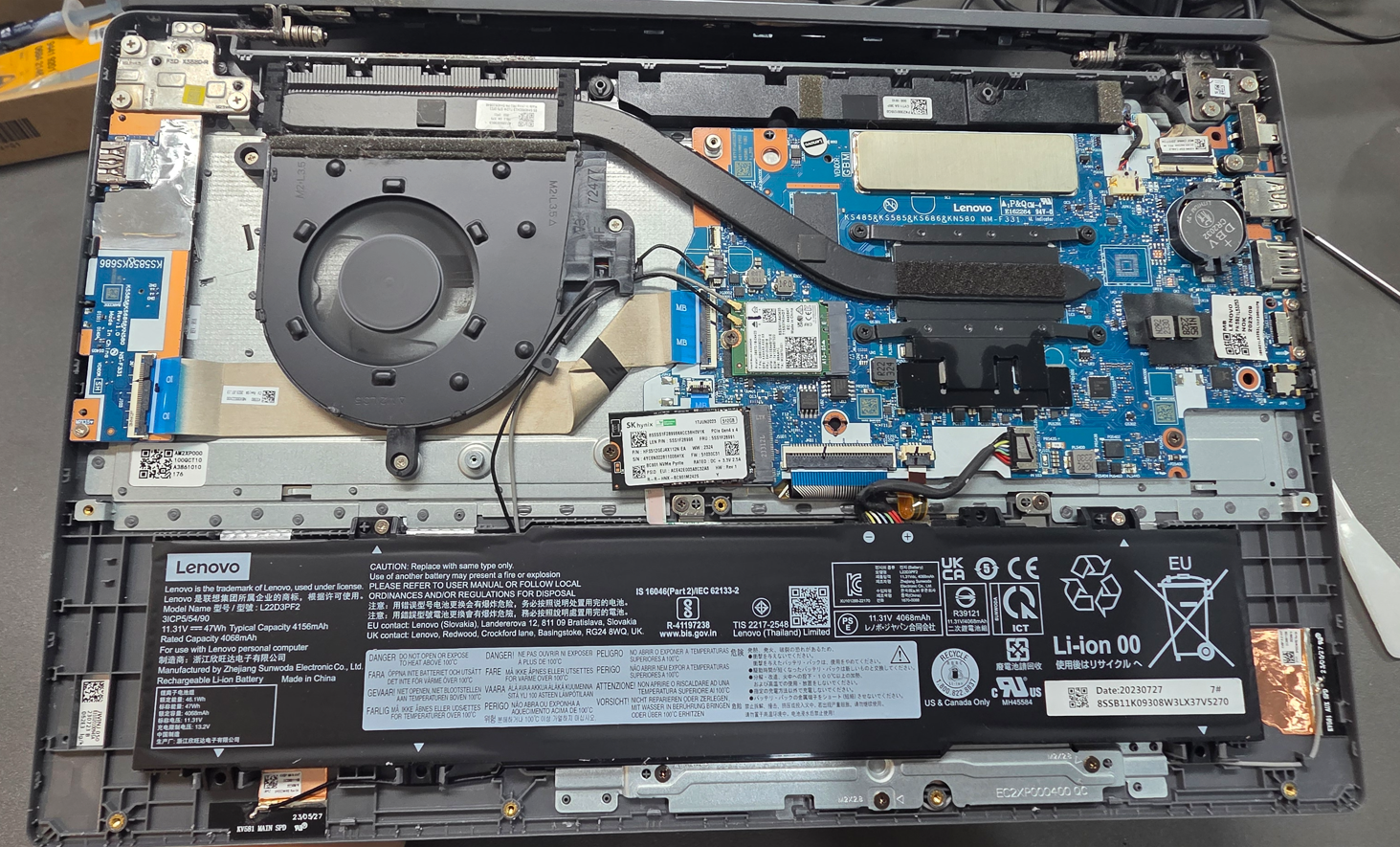

힌지 구조 분석

분해 후 확인한 결과, 힌지를 고정하는 메탈 프레임 자체는 견고했습니다. 하지만 이를 지탱하는 상판(A파트)의 플라스틱 지지대가 반복적인 개폐 압력을 견디지 못하고 부서진 상태였습니다. 이는 슬림형 노트북의 경량화를 위해 플라스틱 사출물을 얇게 설계하면서 발생하는 고질적인 내구성 문제입니다.









3. LCD 적출 및 부품 분리 공정

이제 손상된 커버에서 주요 부품을 적출하는 정밀 작업에 들어갑니다.

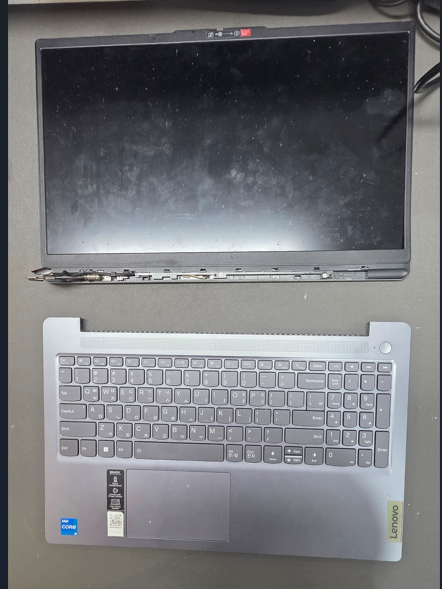

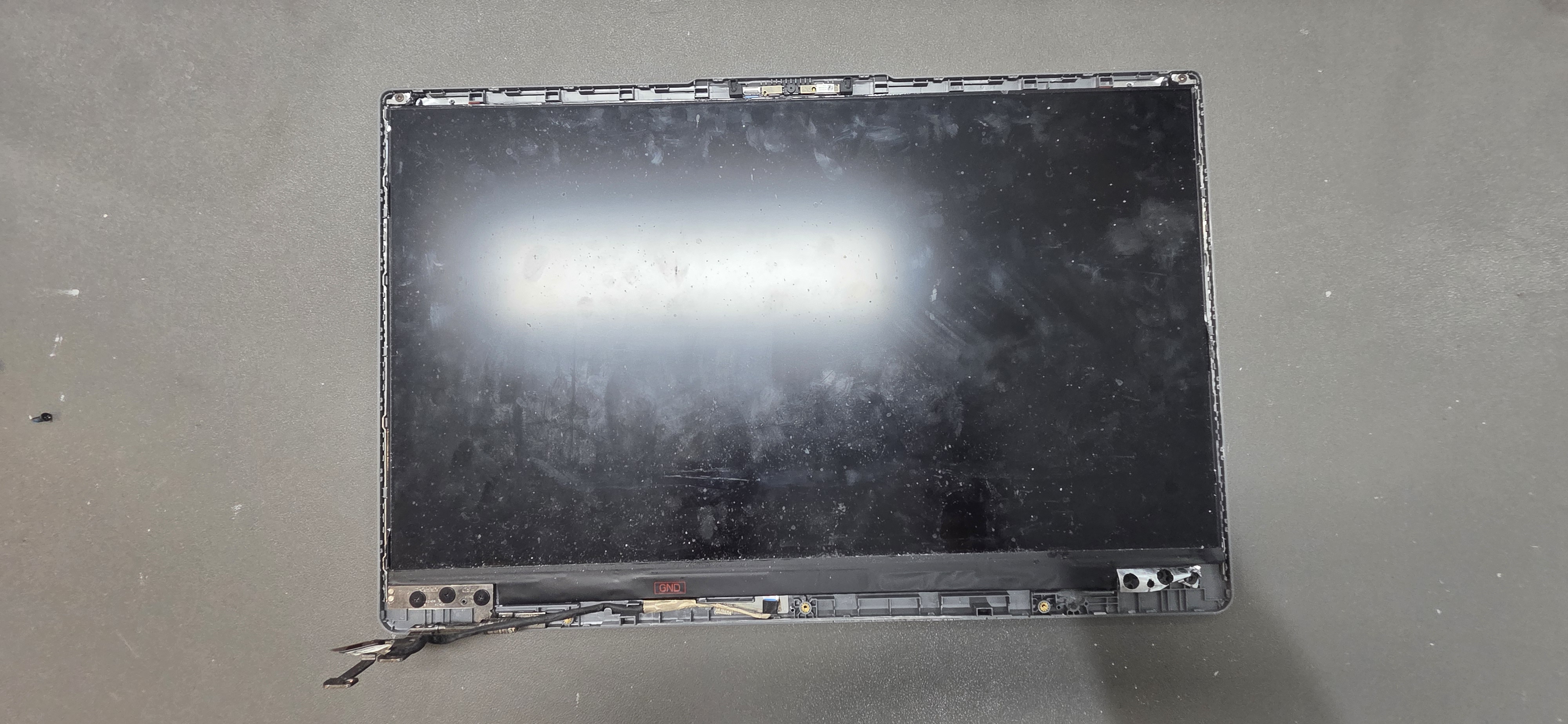

1. 상판 모듈 분리: 힌지를 본체(C판)에 고정하고 있는 볼트를 풀어 LCD 상판 전체를 본체로부터 독립시킵니다.
2. 베젤 분리 작업: 이 작업이 전체 공정 중 가장 난이도가 높습니다. 최근 노트북은 베젤이 얇고 강력한 양면테이프로 고정되어 있어, 무리한 힘을 가하면 순식간에 LCD가 파손될 수 있습니다. 헤라와 전용 약품을 사용하여 조심스럽게 분리합니다.

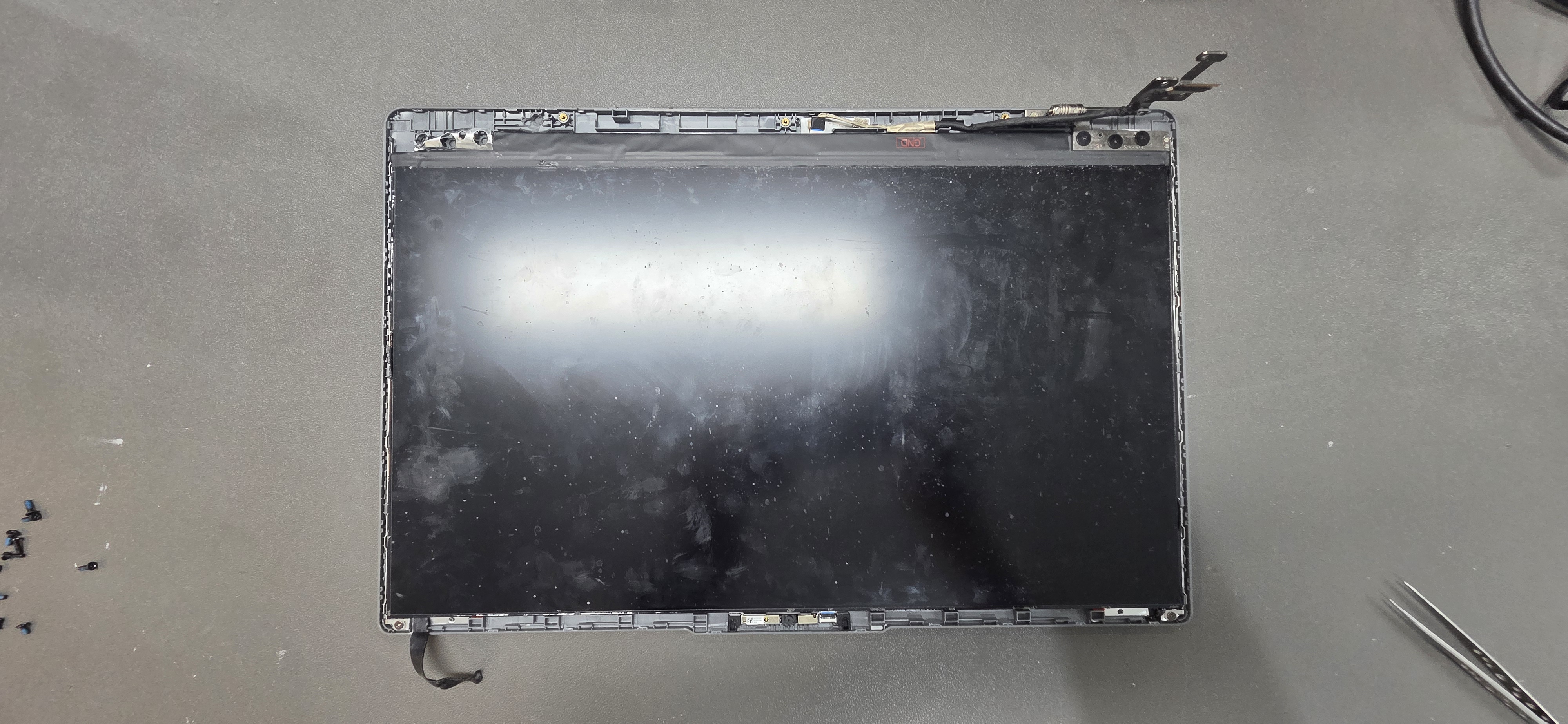

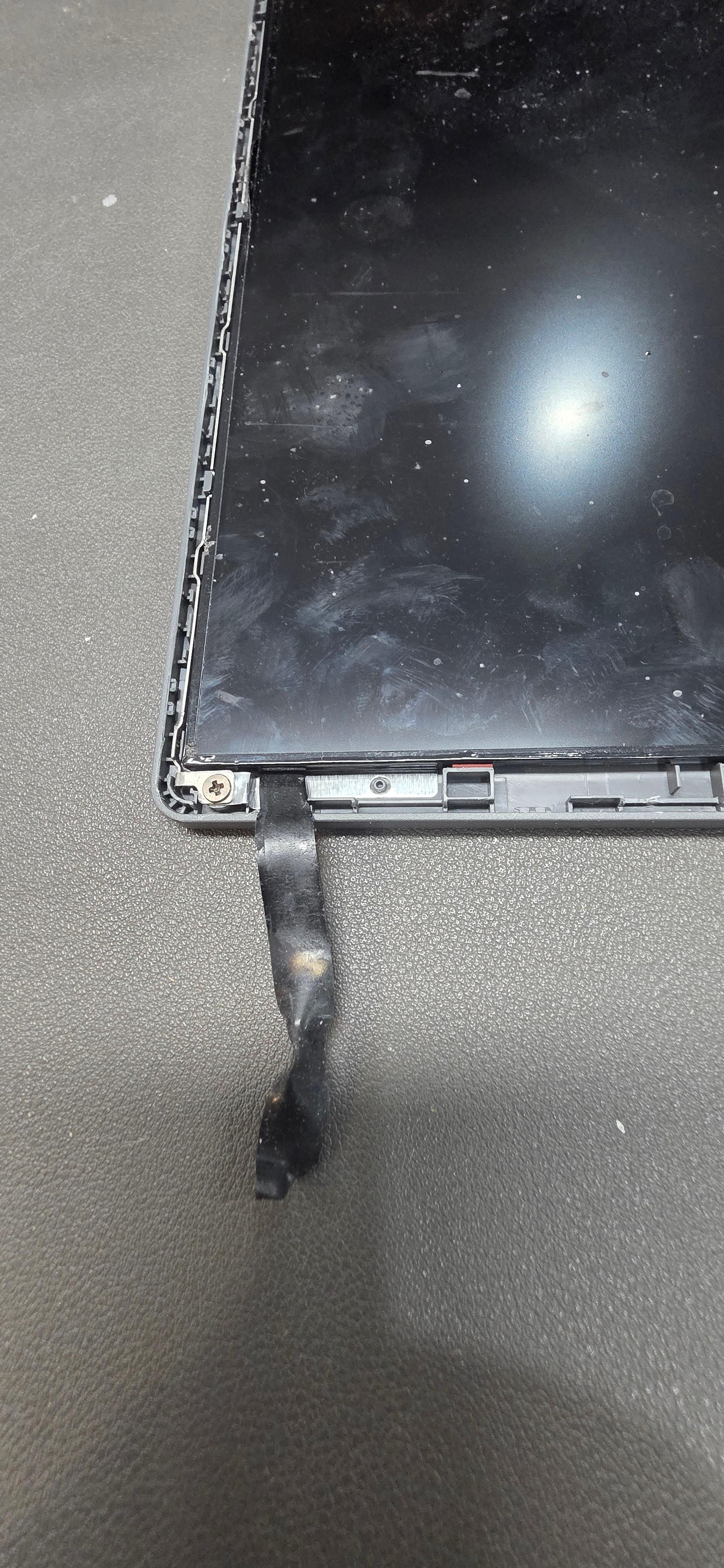

3. 패널 탈거: 액정 뒷면 역시 강력한 접착테이프로 고정되어 있습니다. 테이프가 중간에 끊어지지 않도록 수평을 유지하며 천천히 잡아당겨 패널을 들어냅니다.

4. 주요 모듈 이식 및 새로운 커버 조립

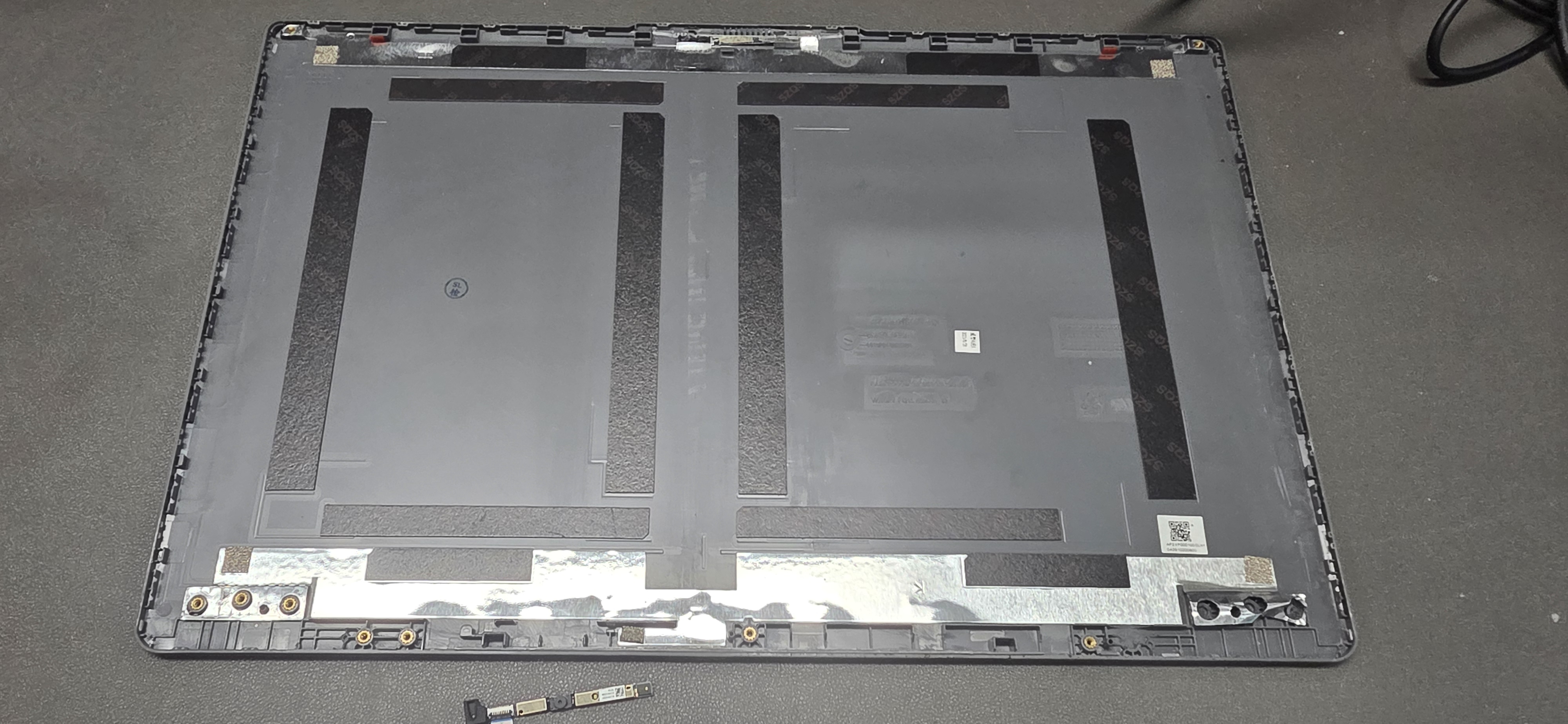

액정을 안전하게 분리한 후, 기존 커버에 부착된 나머지 부품들을 이식합니다.

• 이식 부품: 카메라 모듈, LCD 전용 케이블, 무선 랜 안테나 등.

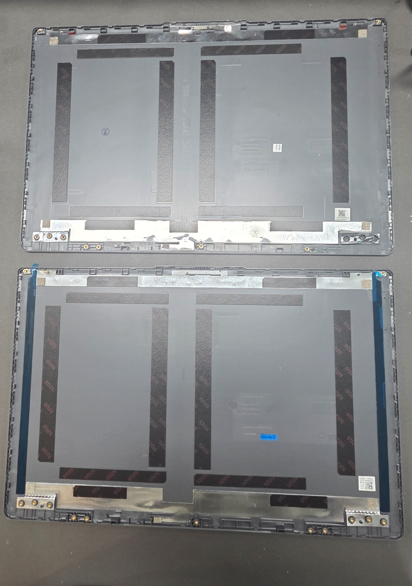

• 새 커버 준비: 교체를 위해 준비한 신품 LCD 커버에 적출한 부품들을 원래 위치에 맞게 세밀하게 부착합니다. 케이블 배선이 잘못되면 조립 시 베젤이 들뜨거나 케이블이 눌릴 수 있으므로 가이드 라인을 따라 정확히 배치합니다.
• 조립: 모든 이식이 완료되면 분해의 역순으로 조립을 진행합니다.

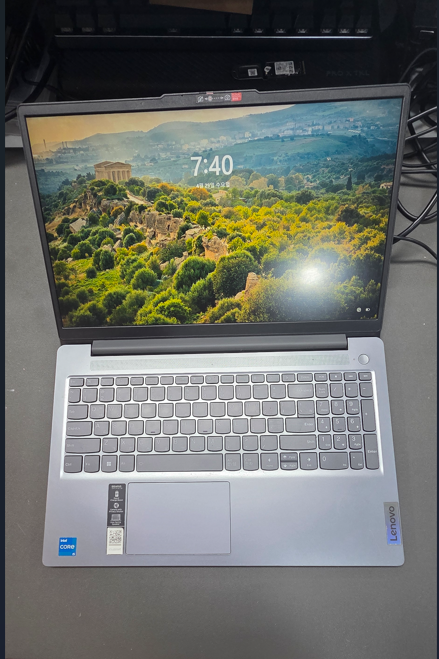

5. 최종 조립 및 성능 테스트

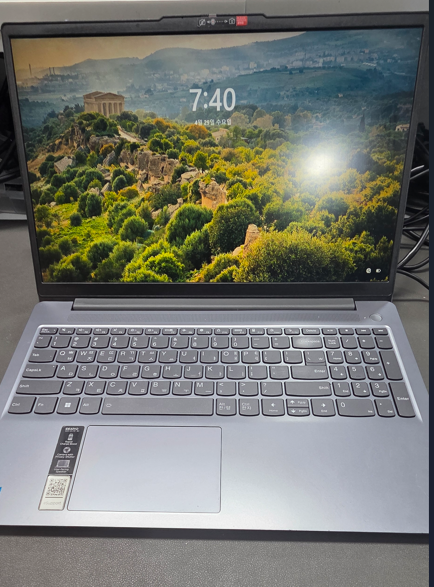

수리를 마친 후에는 기기가 정상적으로 복구되었는지 철저한 검증 과정을 거칩니다.

1. 개폐 테스트: 수십 번 반복해서 화면을 열고 닫으며 힌지의 장력이 적절한지, 유격이나 소음이 발생하지 않는지 확인합니다.
2. 하드웨어 점검: LCD 출력 상태는 물론, 키보드 타이핑, Wi-Fi 수신율, 사운드 출력 등 기본적인 성능 점검을 실시하여 수리 과정 중 발생할 수 있는 변수를 차단합니다.
3. 최종 검수: 베젤의 결합 상태와 외관 세척을 끝으로 모든 공정을 마무리합니다.



레노버 아이디어패드 시리즈는 가성비가 훌륭하지만, 힌지 고정 부위의 내구성이 아쉬운 경우가 많습니다. 만약 노트북을 열 때 평소보다 뻑뻑한 느낌이 들거나 베젤이 아주 미세하게라도 들뜬다면, 즉시 점검을 받으시는 것이 액정 파손(수십만 원의 추가 지출)을 막는 지름길입니다.

전문가의 제언: 힌지 파손 예방법

레노버 아이디어패드 시리즈는 가성비가 매우 훌륭한 모델이지만, 힌지 고정 부위의 내구성이 사용자들 사이에서 아쉬운 점으로 꼽히기도 합니다. 소중한 노트북을 오래 사용하기 위해 다음 두 가지만 기억해 주세요.

• 화면을 열 때는 항상 중앙을 잡으세요. 한쪽 모서리만 잡고 열면 반대편 힌지에 과도한 비틀림 하중이 가해져 파손의 원인이 됩니다.
• 미세한 징조를 놓치지 마세요. 노트북을 열 때 평소보다 뻑뻑한 느낌이 들거나, 베젤이 1mm라도 들뜨는 것이 보인다면 즉시 점검을 받아야 합니다. 초기 점검은 수십만 원이 드는 액정 파손을 막는 가장 경제적인 방법입니다.

저희 리페어테크는 고객님의 소중한 노트북을 위해 항상 정교하고 투명한 수리를 약속드립니다. 동일한 증상으로 고민 중이시라면 언제든 문의해 주시기 바랍니다.
