레노버 ThinkPad L15 Gen 2 - C타입 충전 불량 및 전원 무 반응 완벽 복구기

1. 입고 증상 및 초기 진단: "충전은 인식하지만 배터리는 역주행하는 기이한 현상"

이번에 수리 의뢰가 들어온 모델은 기업용 노트북으로 널리 보급된 씽크패드 L15 Gen 2입니다. 이 모델은 뛰어난 내구성을 자랑하지만, 최근의 슬림형 비즈니스 노트북들이 공통으로 겪는 'USB-C 포트 및 충전 회로 소손' 문제에서 자유로울 수 없었습니다.

1.1 입고 당시 주요 증상

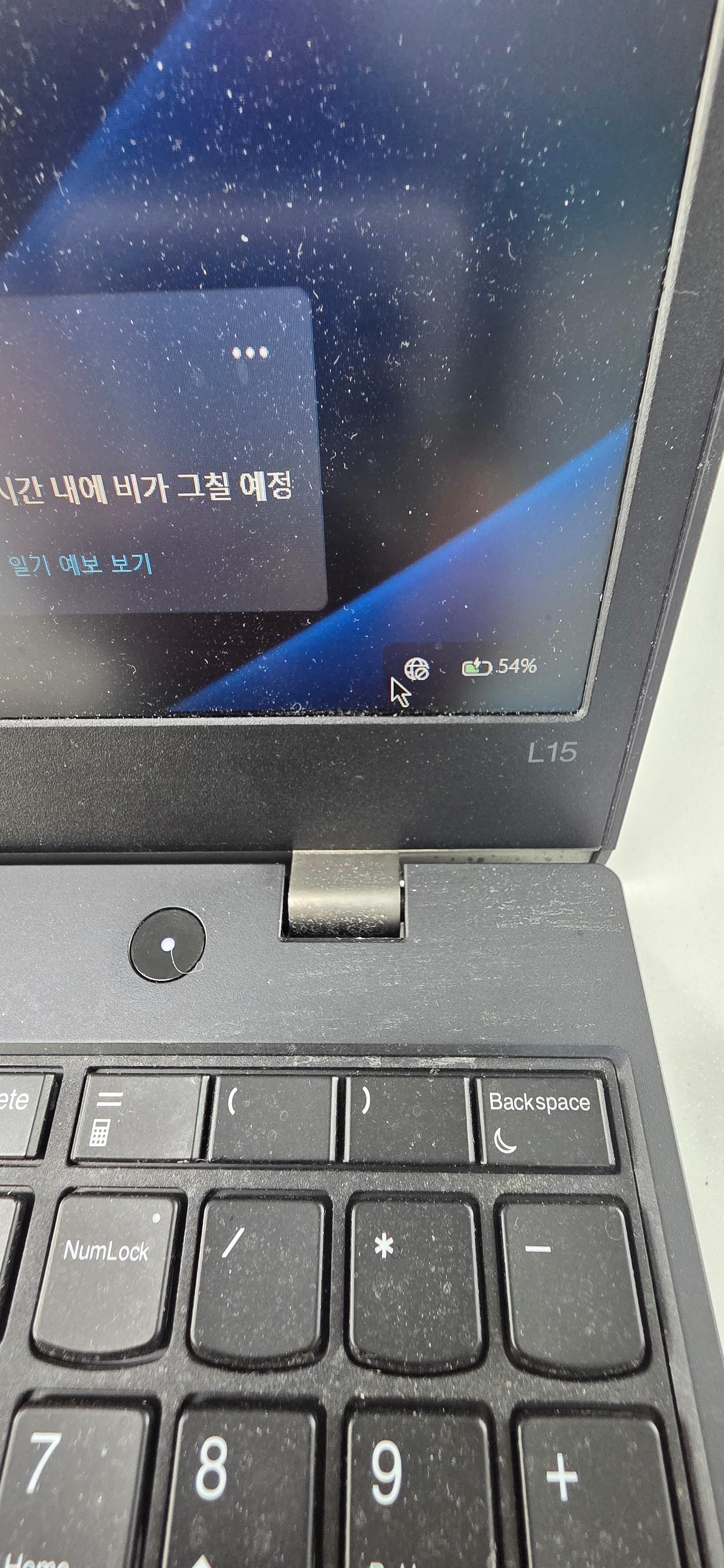

사용자께서 호소하신 가장 큰 불편함은 충전기를 연결하면 노트북 시스템상에서는 충전 중임을 알리는 표시(번개 아이콘 등)가 나타나지만, 실제 배터리 잔량은 충전되지 않고 오히려 서서히 줄어드는 '배터리 역주행' 현상이었습니다.

1.2 전문가가 제안하는 초기 점검 팁

노트북에 전원 문제가 발생했을 때, 하드웨어 수리 전문가가 아닌 일반 사용자가 가장 먼저 해볼 수 있는 효과적인 점검법은 내부 배터리 커넥터를 해제한 뒤 어댑터만 연결하여 전원을 켜보는 것입니다. 만약 배터리 없이 어댑터 전원만으로 부팅이 되지 않는다면, 이는 배터리 수명의 문제가 아니라 메인보드 내부의 전원 공급 체계에 결함이 생겼음을 확신할 수 있는 신호입니다.

이번 케이스의 경우, 현미경을 통해 USB-C 포트 내부 핀의 물리적 상태를 확인했으나 파손 없이 양호한 상태였습니다. 이는 포트 자체의 물리적 고장보다는 메인보드 내부 회로상의 전기적 문제일 가능성이 매우 높음을 의미합니다.



2. 분해 및 메인보드 정밀 회로 분석

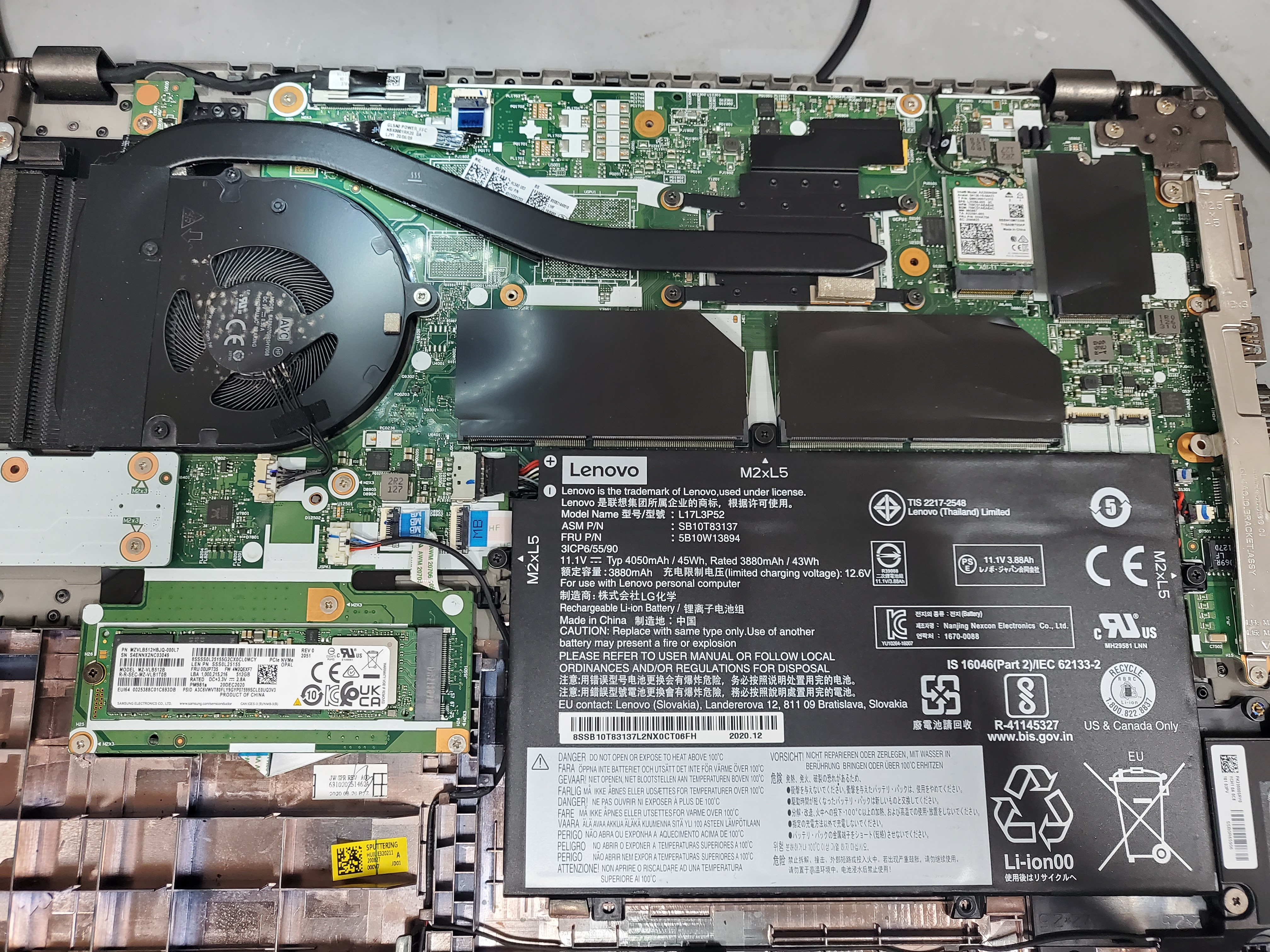

정확한 수리를 위해 하판을 분해하고 메인보드를 완전히 적출하여 정밀 분석 단계에 들어갔습니다. 단순한 부품 교체가 아닌 회로 수리는 고도의 집중력과 기술력이 요구됩니다.

2.1 주요 점검 포인트

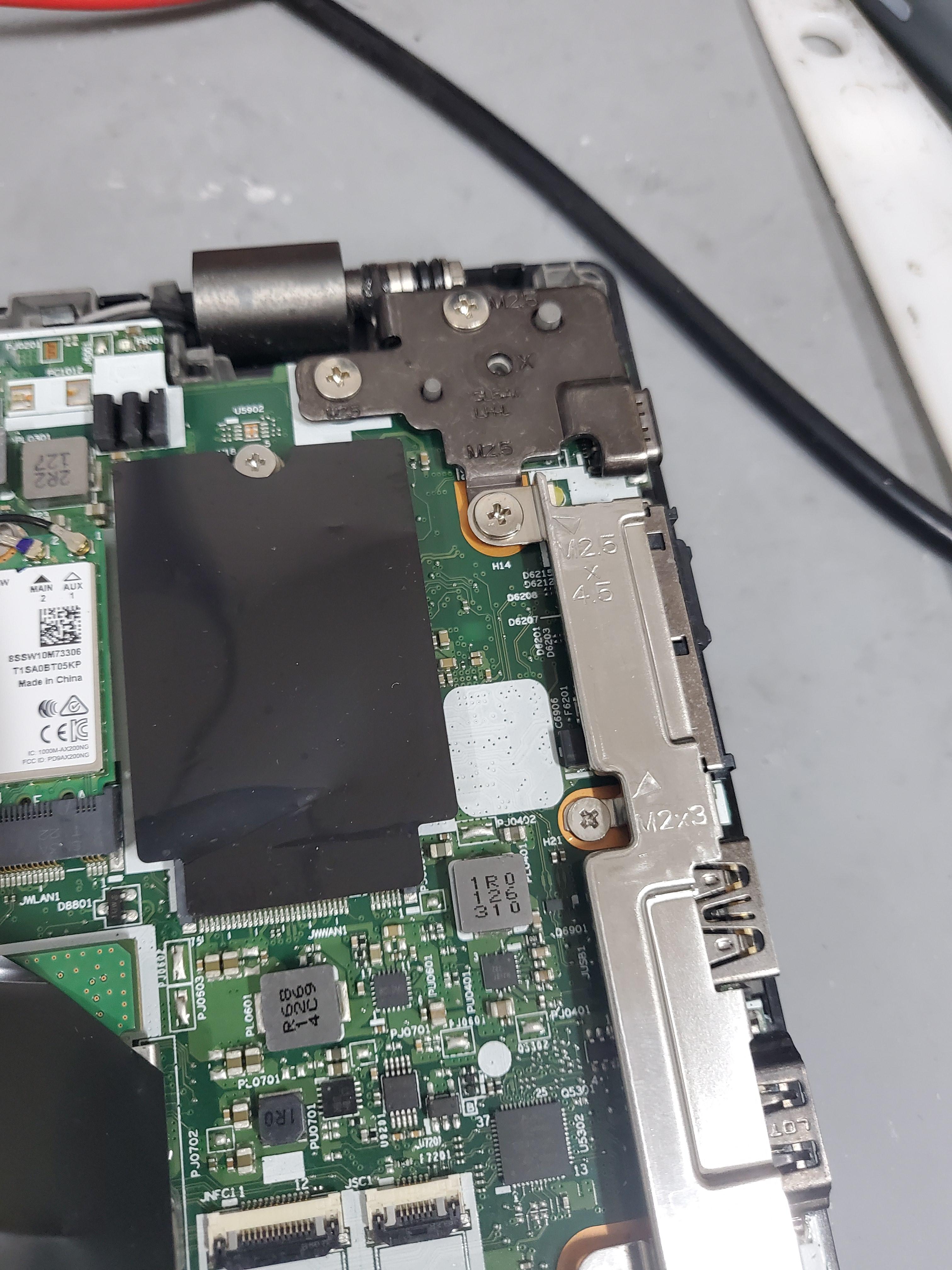

• 보호 회로 및 MOSFET 점검: USB-C 포트 바로 뒷단에서 외부 전압을 처음으로 받아들이는 보호 회로와 전력을 제어하는 MOSFET(모스펫) 소자들을 면밀히 점검했습니다.

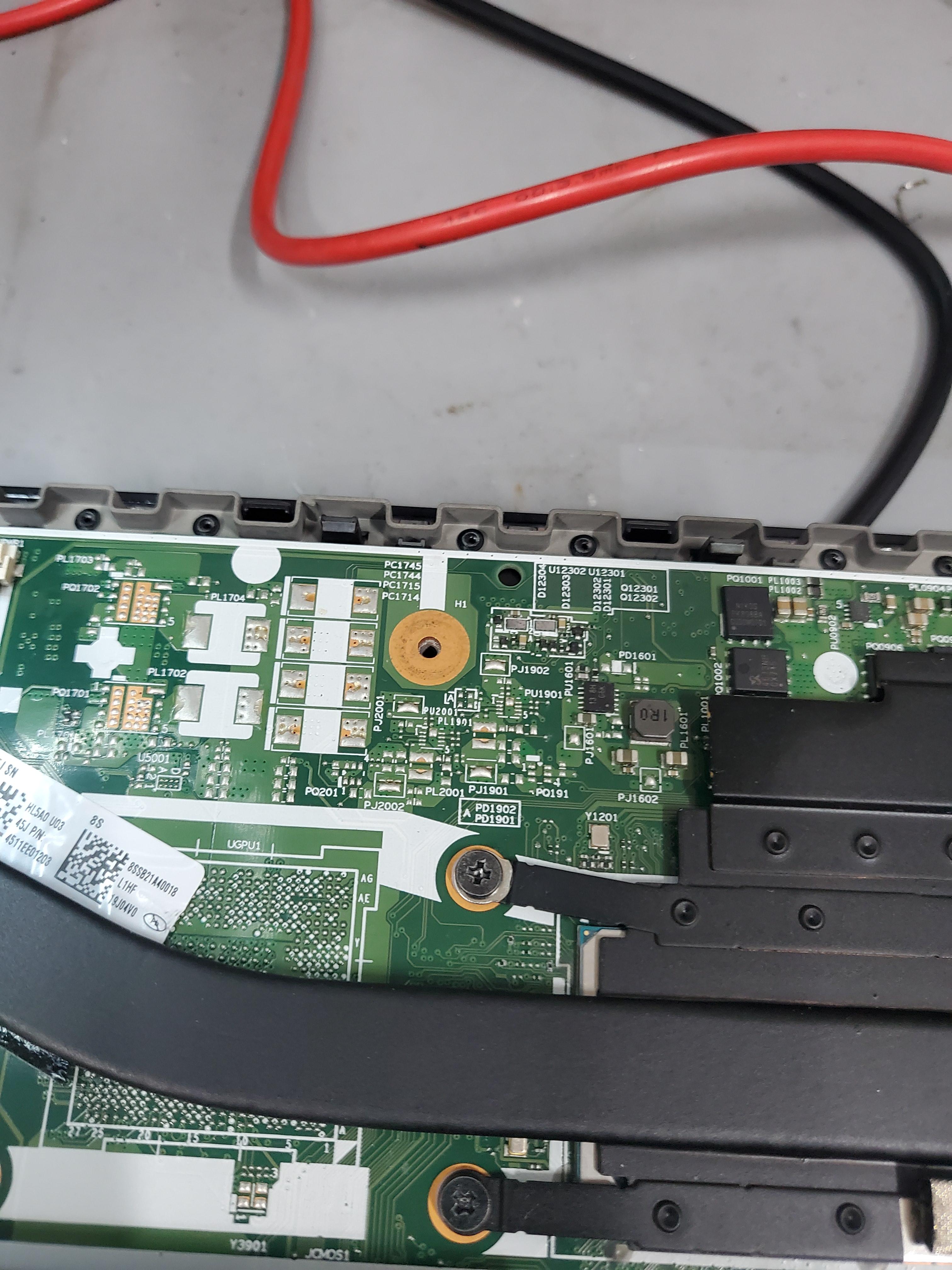

• 저항값 측정 (B+ 라인): 멀티미터를 활용해 메인 전원 라인(B+) 및 충전 라인의 저항값을 하나하나 측정했습니다. 다행히 메인 CPU나 메모리로 직접 연결되는 치명적인 라인에서는 쇼트(Short)가 발견되지 않아, 수리 성공 가능성이 큰 것으로 판단되었습니다.

3. PD 컨트롤러 및 주변 소자 교체: 수리의 핵심

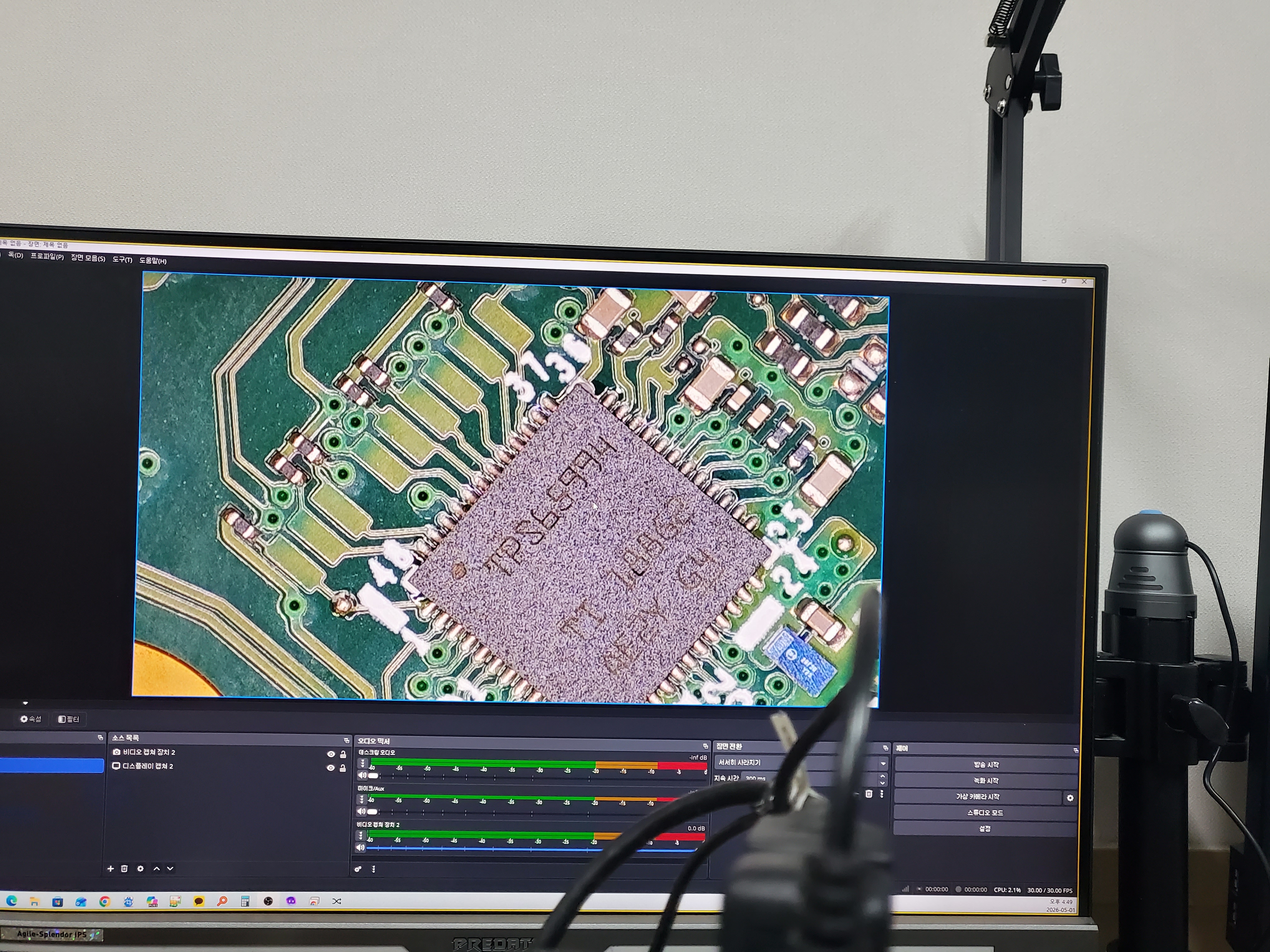

정밀 점검 결과, 어댑터와 기기 간의 통신을 담당하여 전압을 결정하는 PD(Power Delivery) 컨트롤러 칩셋 및 주변 소자에서 결함이 발견되었습니다.

3.1 수리 과정 및 결과

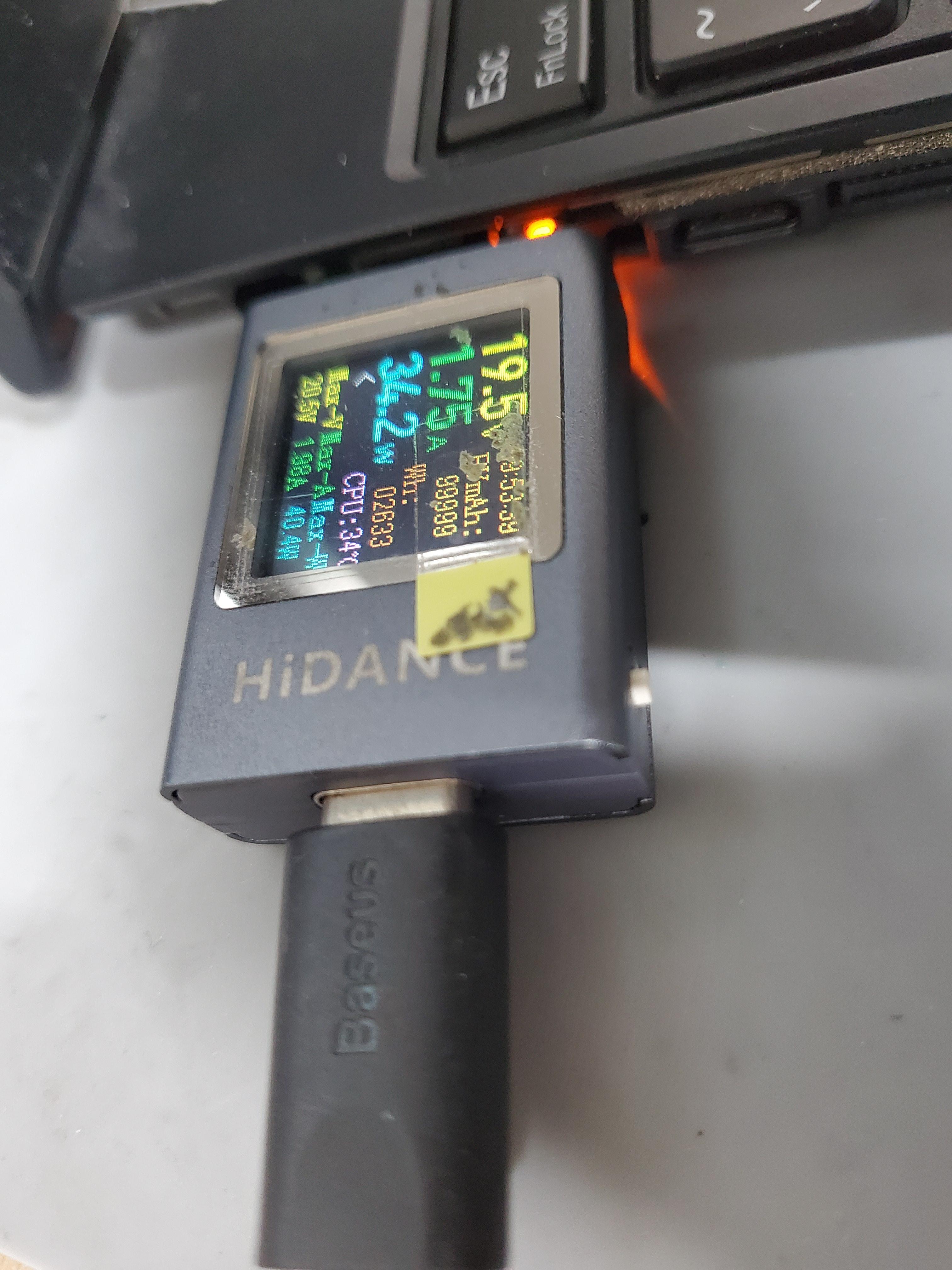

문제가 된 불량 소자들을 정밀 열풍기를 이용해 적출하고, 새로운 정품 소자로 교체 및 납땜 보정 작업을 진행했습니다. 수리 후 USB 테스터기를 통해 변화된 수치를 확인한 결과는 다음과 같습니다.

1. 전압 승압 확인: 초기 5V에 머물러 전원 공급이 원활하지 않던 전압이 수리 후 19.9V로 정상적으로 승압되었습니다. 이는 PD 컨트롤러가 정상적으로 작동하여 어댑터로부터 고전압 인입을 이끌어냈음을 의미합니다.
2. 전류량 체크: 부팅 및 충전 과정에서 전류량이 2.55A(약 50.2W)까지 시원하게 상승하는 것을 확인했습니다. 이는 메인보드 구동과 배터리 충전에 필요한 전력이 충분히 공급되고 있다는 명확한 증거입니다.

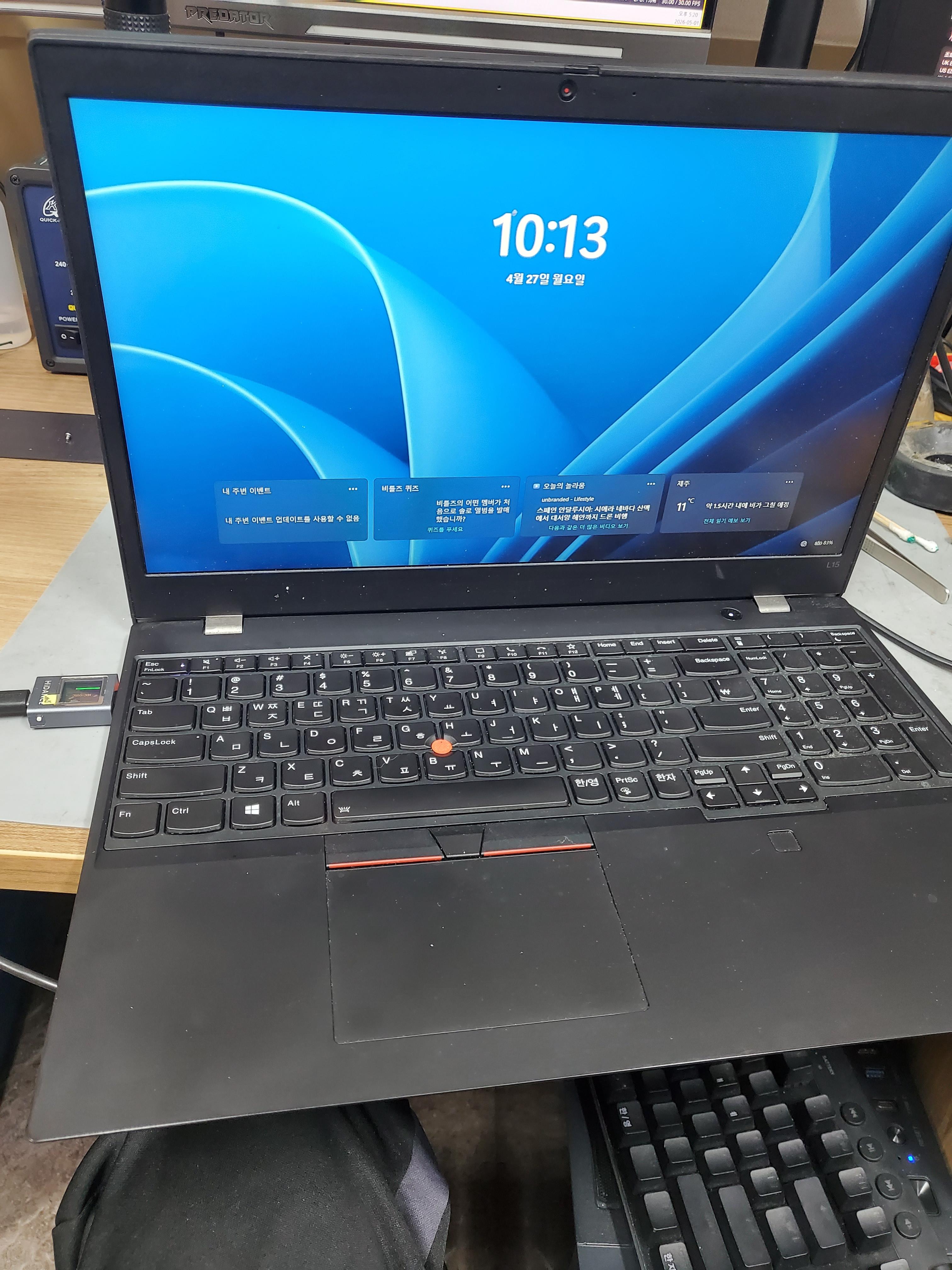

3. 최종 부팅: 조립 후 전원을 인가하자 ThinkPad 로고와 함께 윈도우 진입까지 안정적으로 완료되었습니다.



4. 수리 총평 및 전문가의 관리 조언

이번 ThinkPad L15 Gen 2 수리 사례는 단순한 포트 파손을 넘어, 전력 공급의 두뇌 역할을 하는 PD 통신 회로의 불능 상태를 정확히 진단하고 복구한 케이스입니다.

원인 추정 및 예방법

• 원인: 과전압 유입이나 겨울철 정전기로 인한 PD 컨트롤러 IC 소손으로 추정됩니다.
• 주의사항: 비정품 저가형 USB-C 허브나 충전기를 사용하면 PD 라인에 과부하를 주어 회로 손상을 유발할 수 있습니다. 따라서 가급적 레노버 정품 어댑터나 신뢰할 수 있는 브랜드의 고품질 PD 충전기 사용을 강력히 권장합니다.

USB-C 충전 방식은 편리함 뒤에 예민한 회로 구조를 가지고 있습니다. 충전이 안 되거나 전원이 켜지지 않는 초기 증상이 발생했을 때 억지로 전원을 켜려고 시도하는 행위는 메인보드 전체를 교체해야 하는 2차 피해를 낳을 수 있습니다. 이상이 느껴진다면 지체 없이 리페어테크와 같은 전문 수리점에서 점검을 받는 것이 데이터를 지키고 수리 비용을 절감하는 지름길입니다.

노트북 수리에 대해 궁금하신 점이 있거나 동일 증상으로 고민 중이시라면 언제든 문의해 주세요. 정직하고 정밀한 수리로 보답하겠습니다.

---

작성자: 리페어테크 (IT 하드웨어 수리 전문가) 수리 모델: Lenovo ThinkPad L15 Gen 2 수리 범위: 메인보드 PD 충전 회로 복구 및 소자 교체
