레노버 ThinkPad L15 Gen 2 - C타입 충전 불량 및 전원 무 반응 완벽 복구기

비즈니스 라인업으로 회사에서 많이 사용되고 있는 ThinkPad L15 모델입니다. 견고한 내구성이 장점이긴 하지만 이모델 또한 C타입 충전 포트를 사용하는 최신 노트북들이 흔히 겪는 '포트 파손' 및 '충전 회로 소자 소손' 문제에서 자유로울 수 없었습니다.



1.증상 및 초기점검

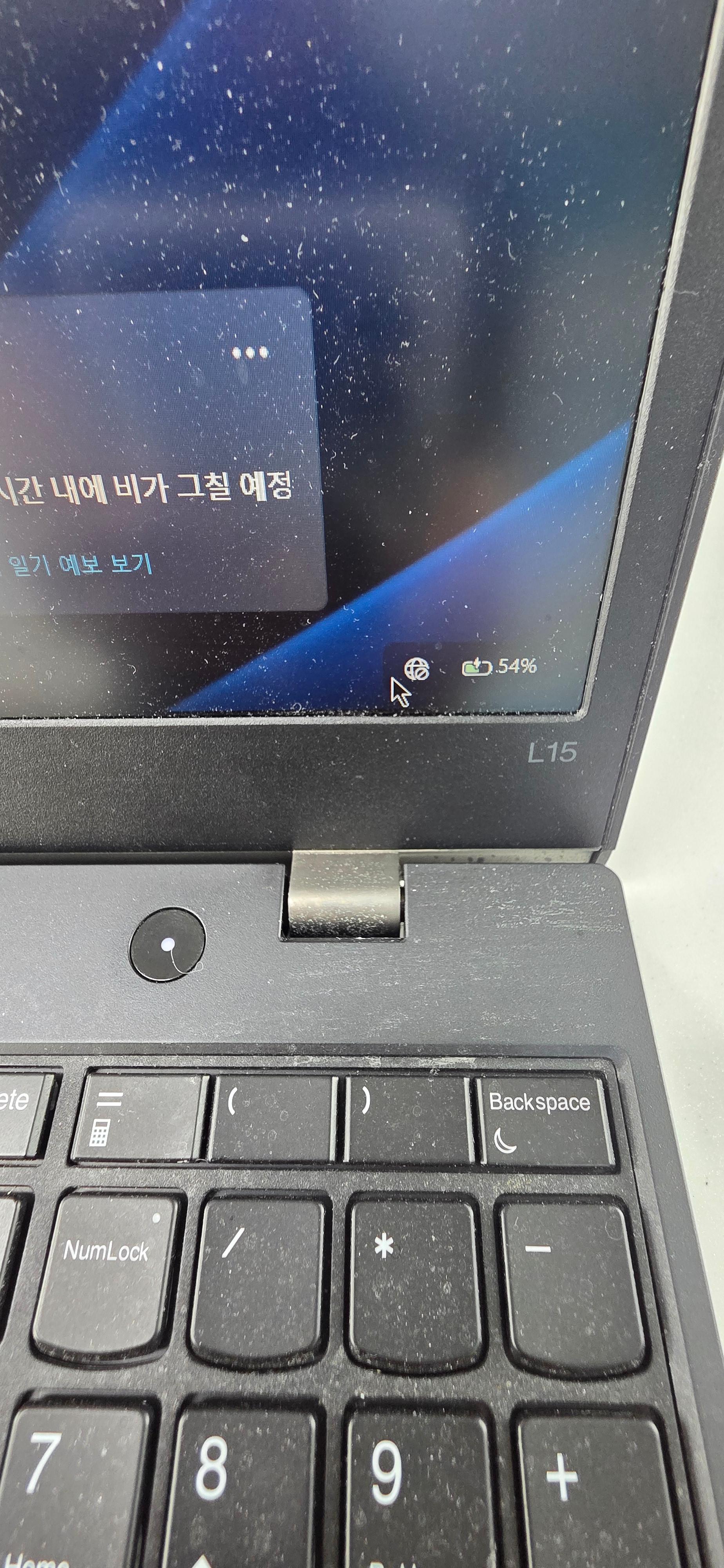

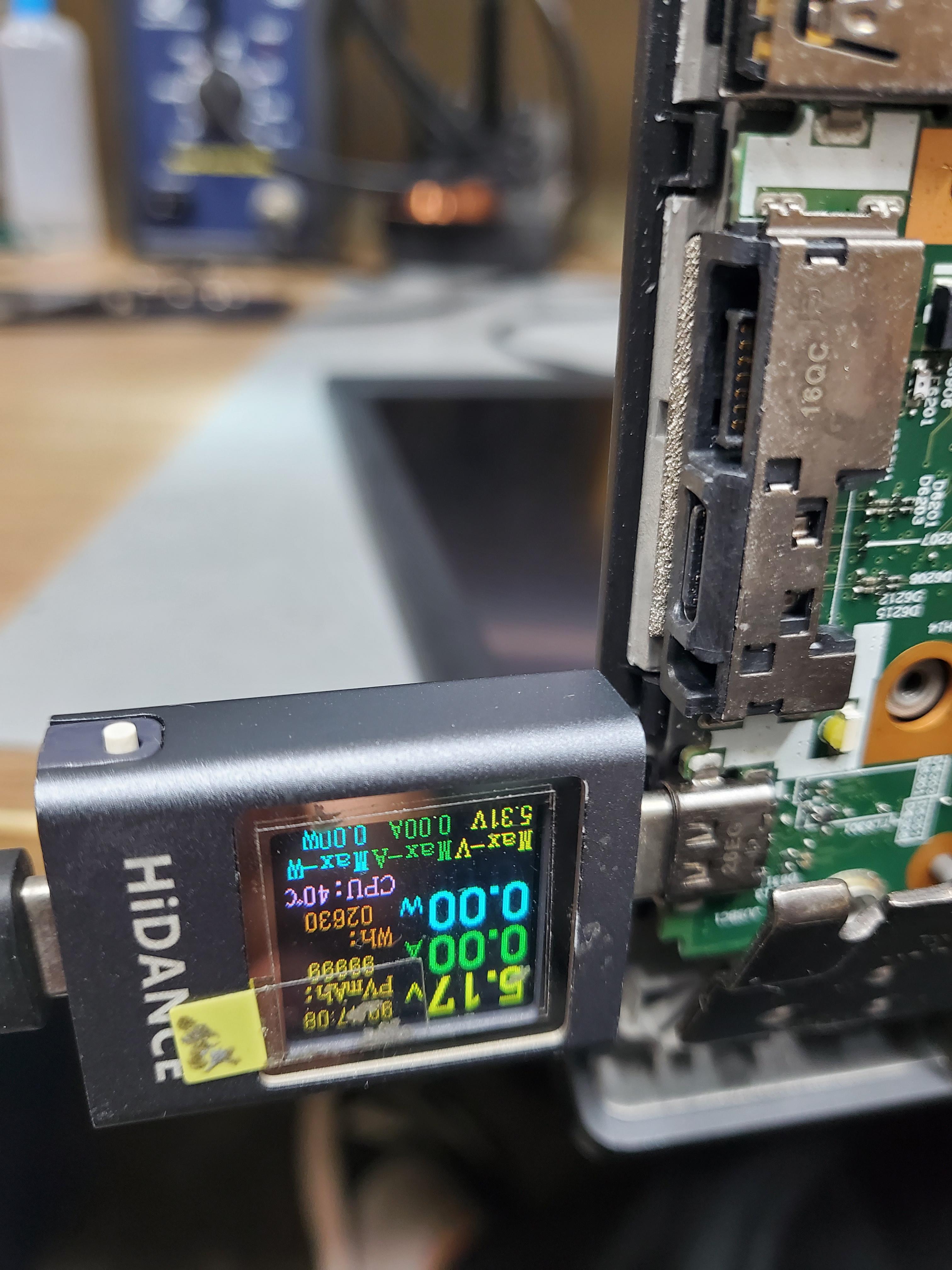

충전기를 연결하면 충전기 인식은 하지만 배터리가 충전이 안되며 배터리 퍼센트가 역주행 하는 증상이 있네요

가장 간단한 점검방법은 배터리 연결을 해제한후에 충전기만 연결해준뒤 전원인입을 해보는 테스트가 있습니다.

C타입 충전포트 내부핀상태는 사용기간에 비해 양호한 보였습니다,내인보드 내부에서 문제가 발생했을 가능성이 컸습니다.





 2.분해 및 메인보드 정밀 점검

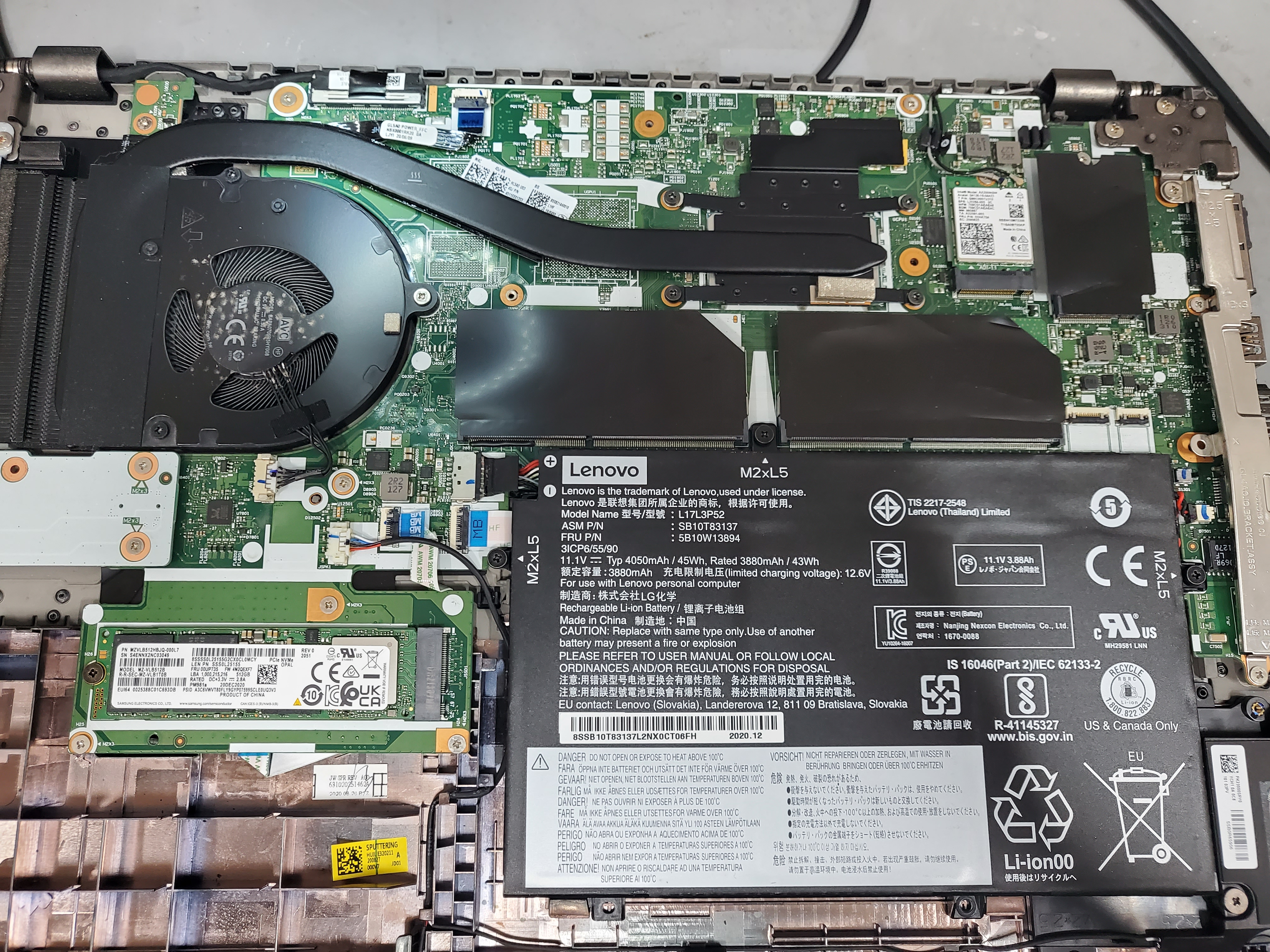

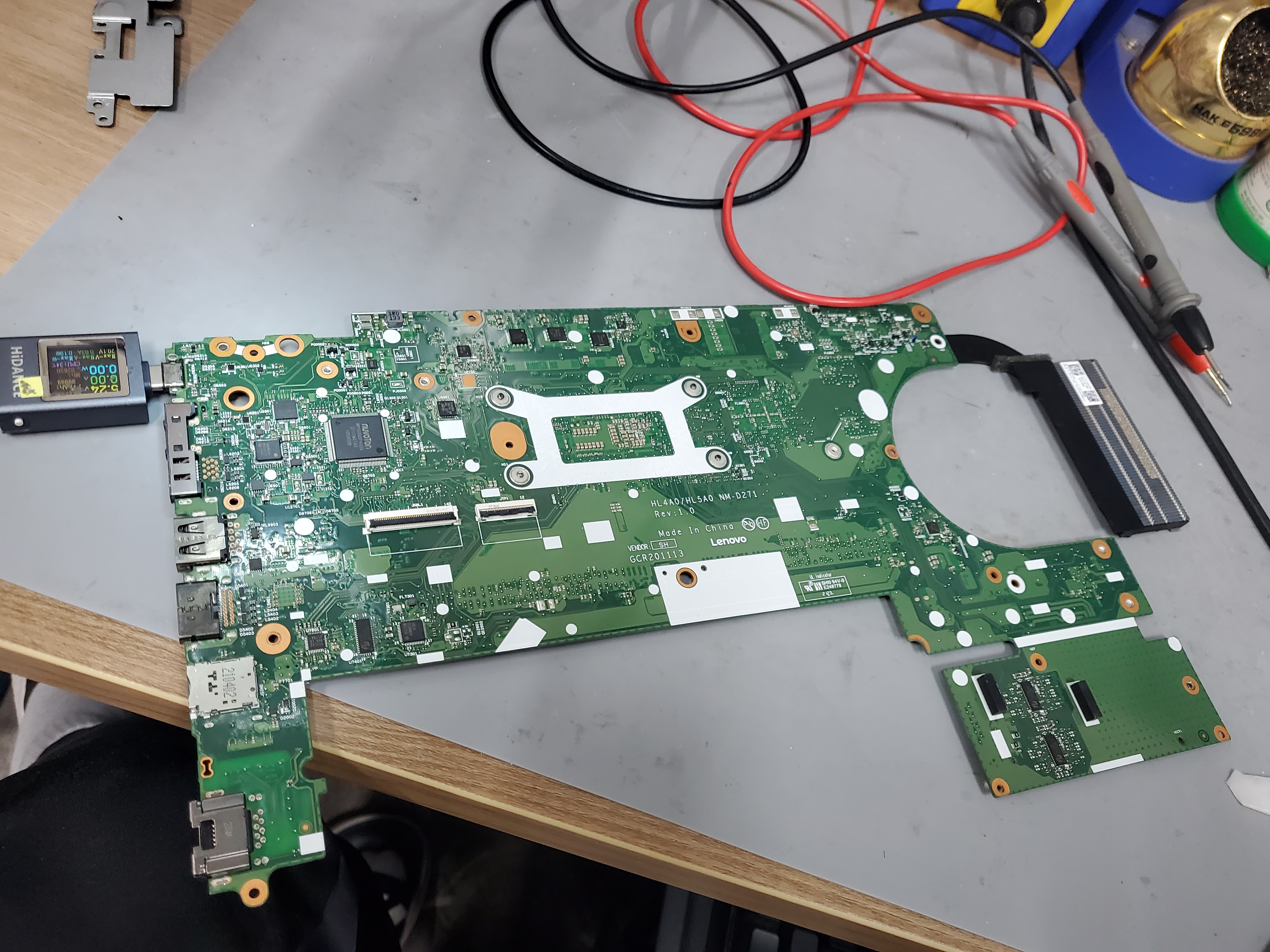

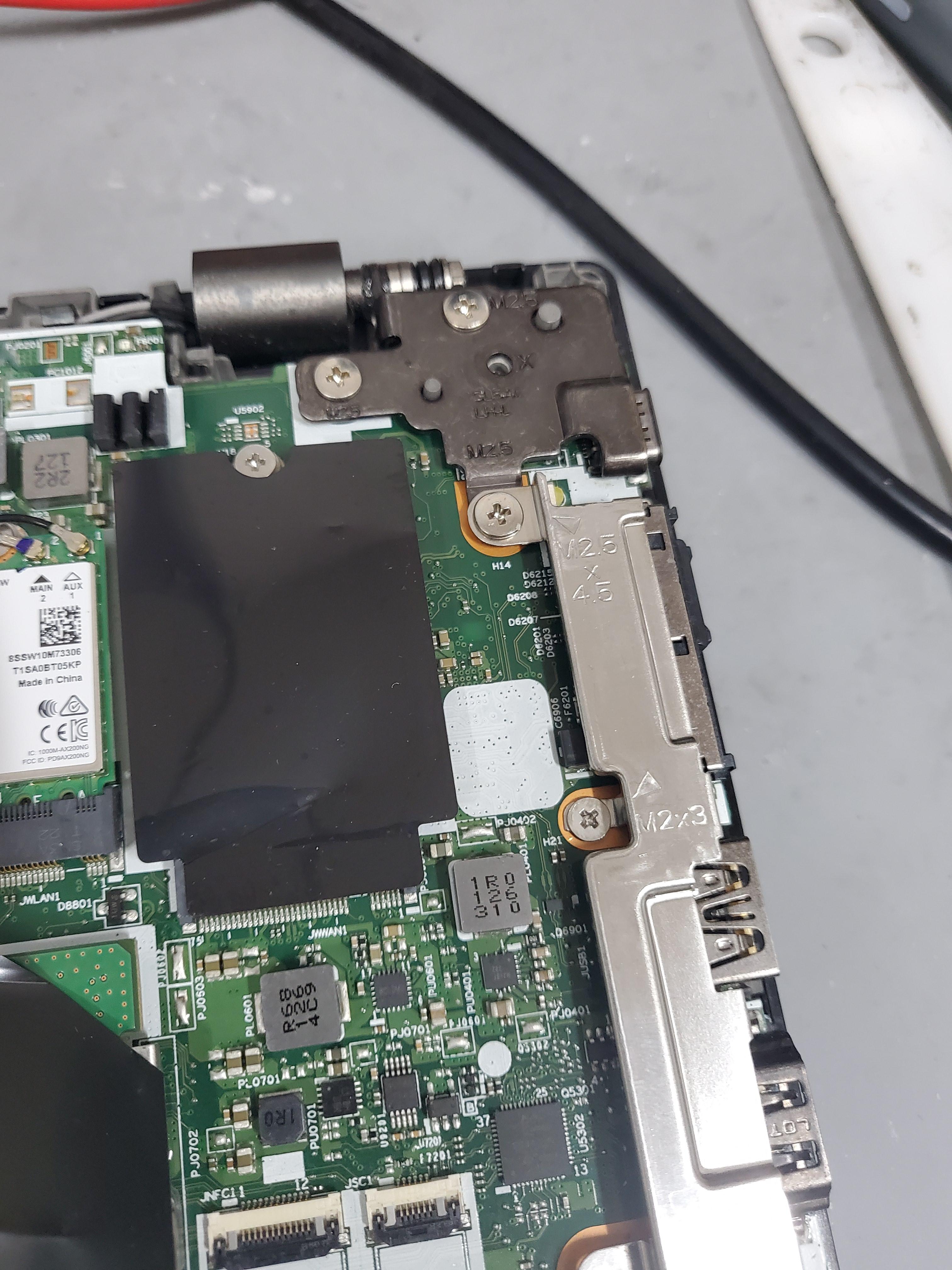

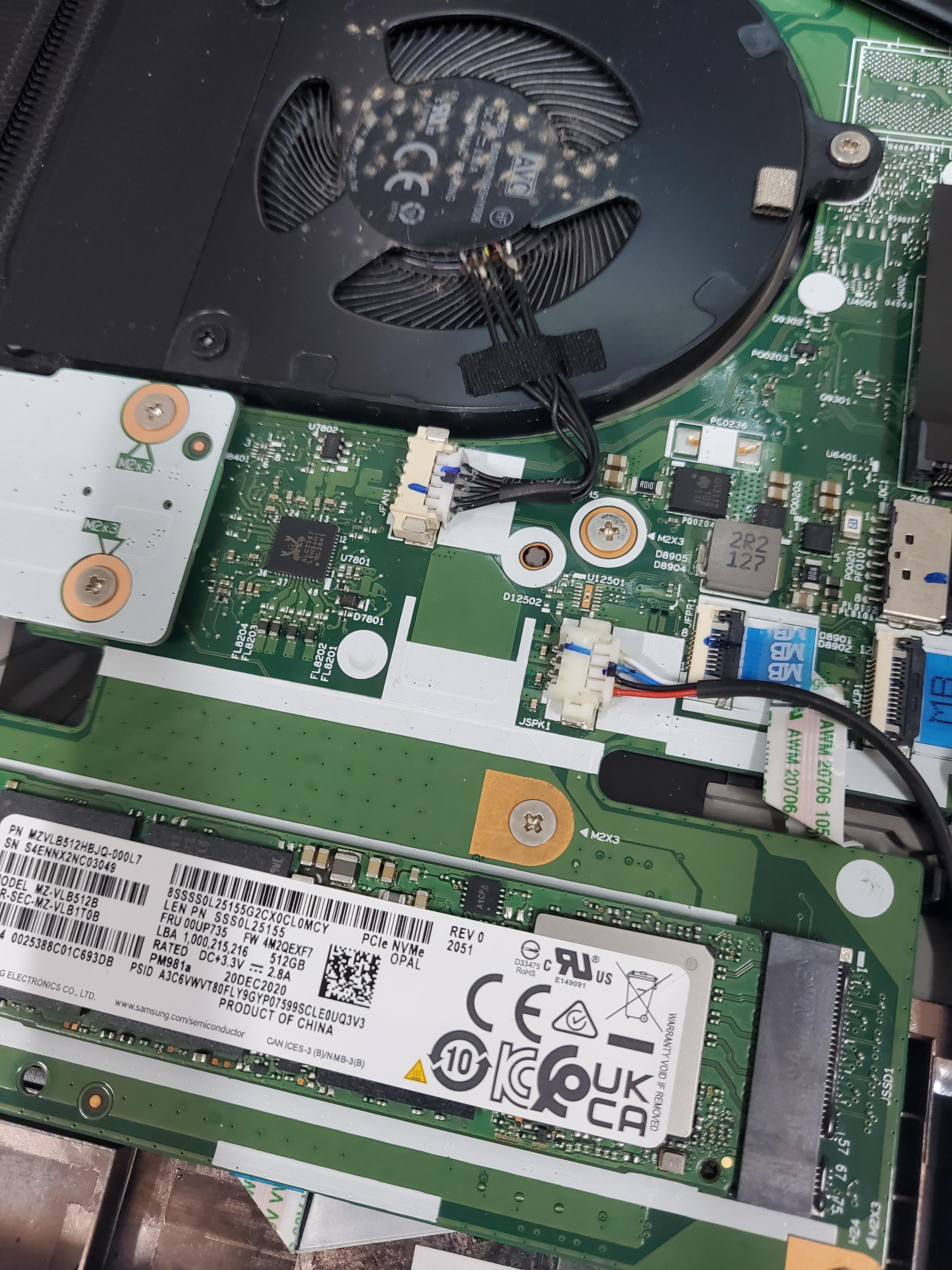

메인보드 하판을 분해하고 메인보드를 적출하여 본격적인 회로점검에 들어갔습니다.

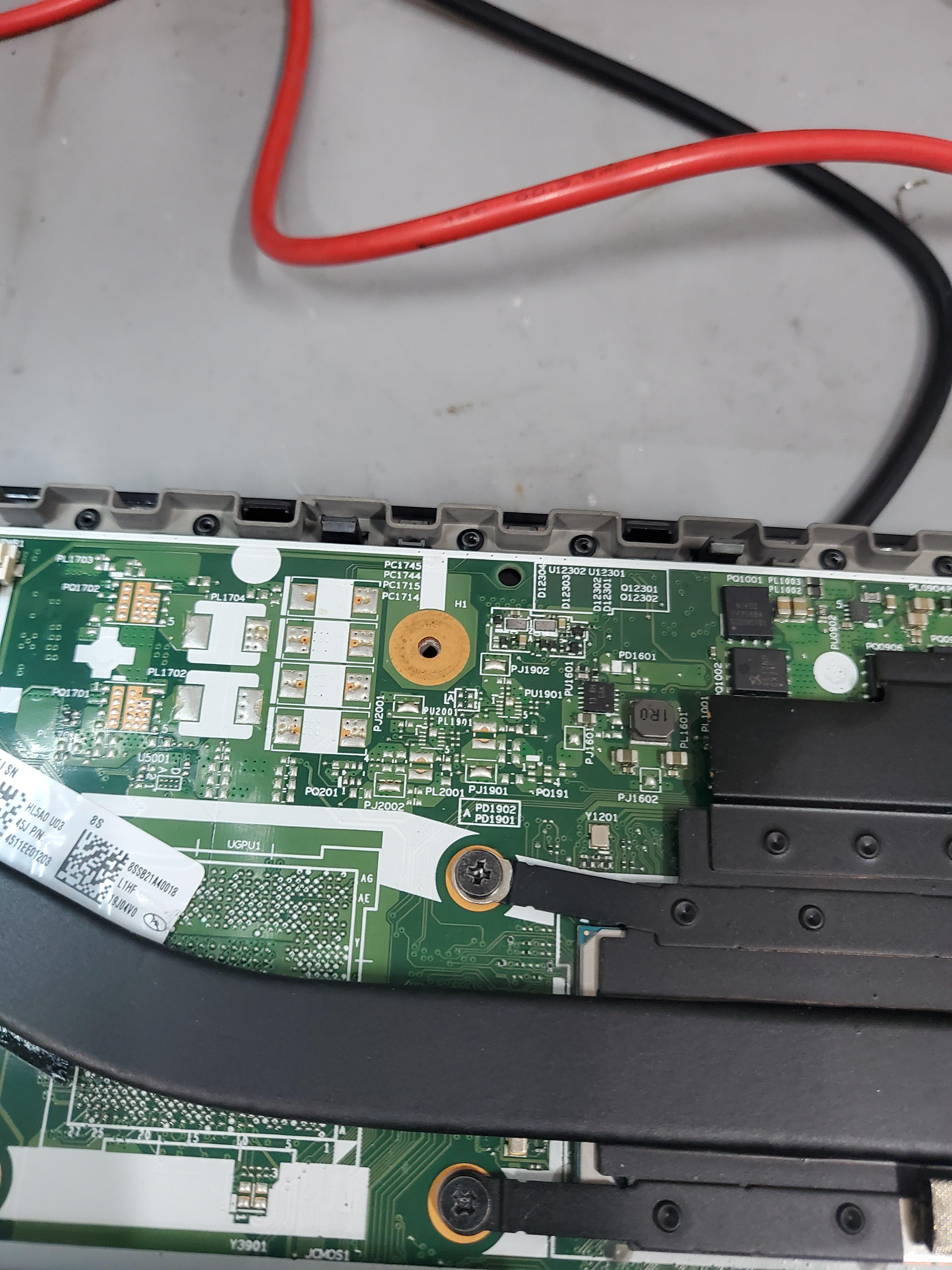

- C타입 포트 바로 뒷단에 위치한 보호 회로와 MOSFET을 점검했습니다.

- 멀티미터를 활용해 메인 전원 라인(B+) 및 충전 라인의 저항값을 측정했습니다. 다행히 메인 CPU나 메모리로 향하는 치명적인 쇼트는 발견되지 않았습니다.

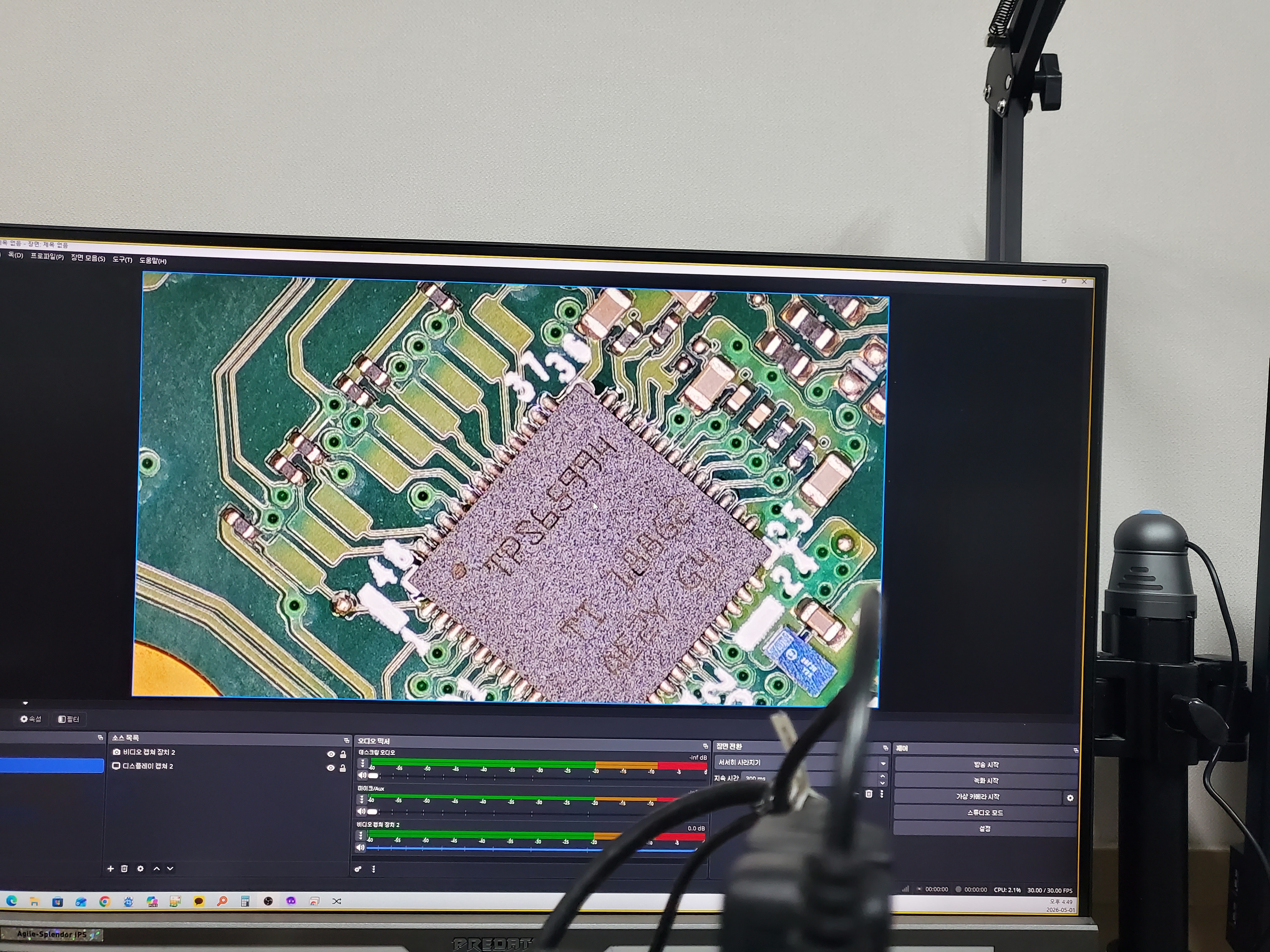

3.PD 컨트롤러 칩과 주변소좌교체후 정상 작동 테스트

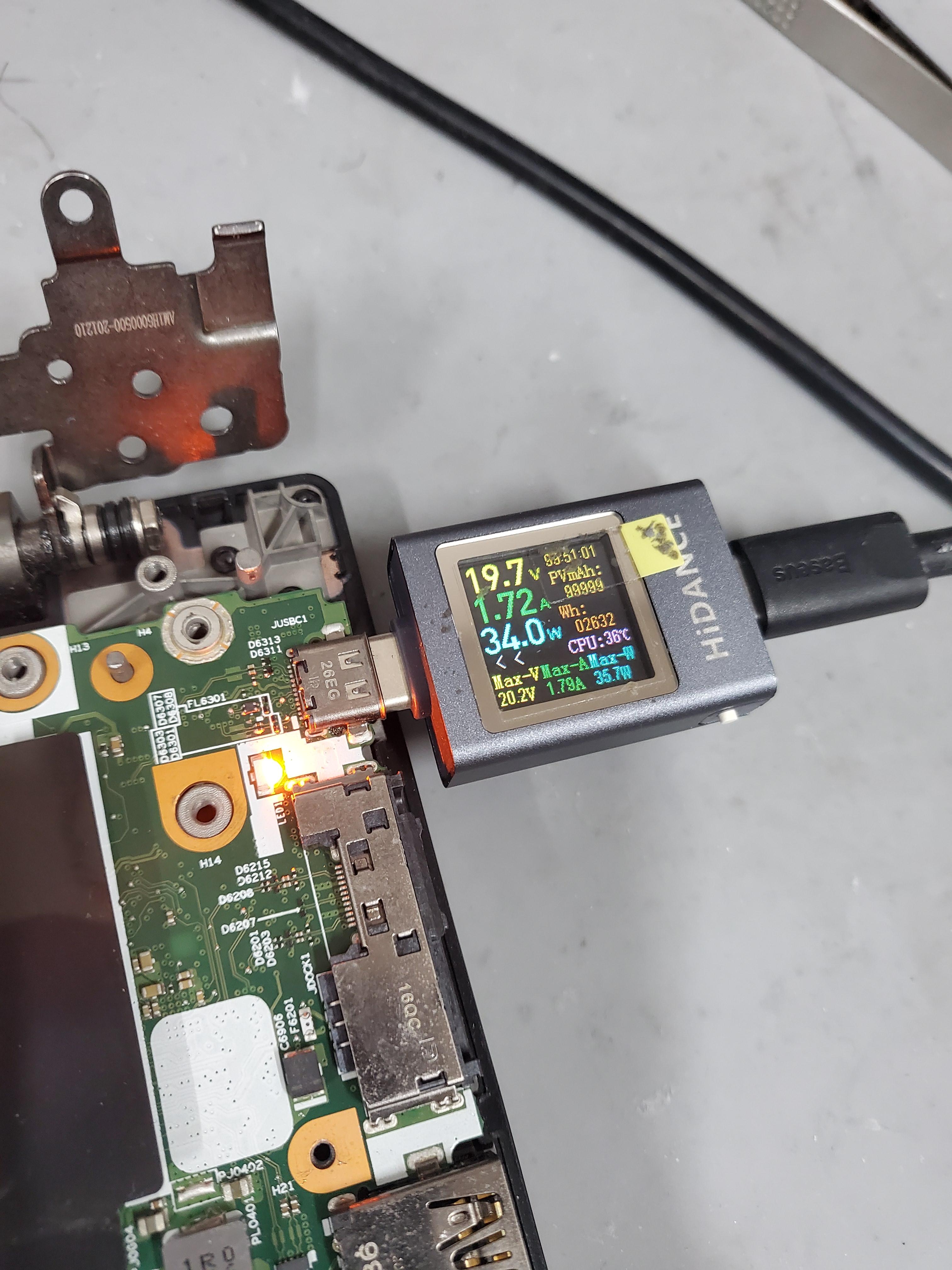

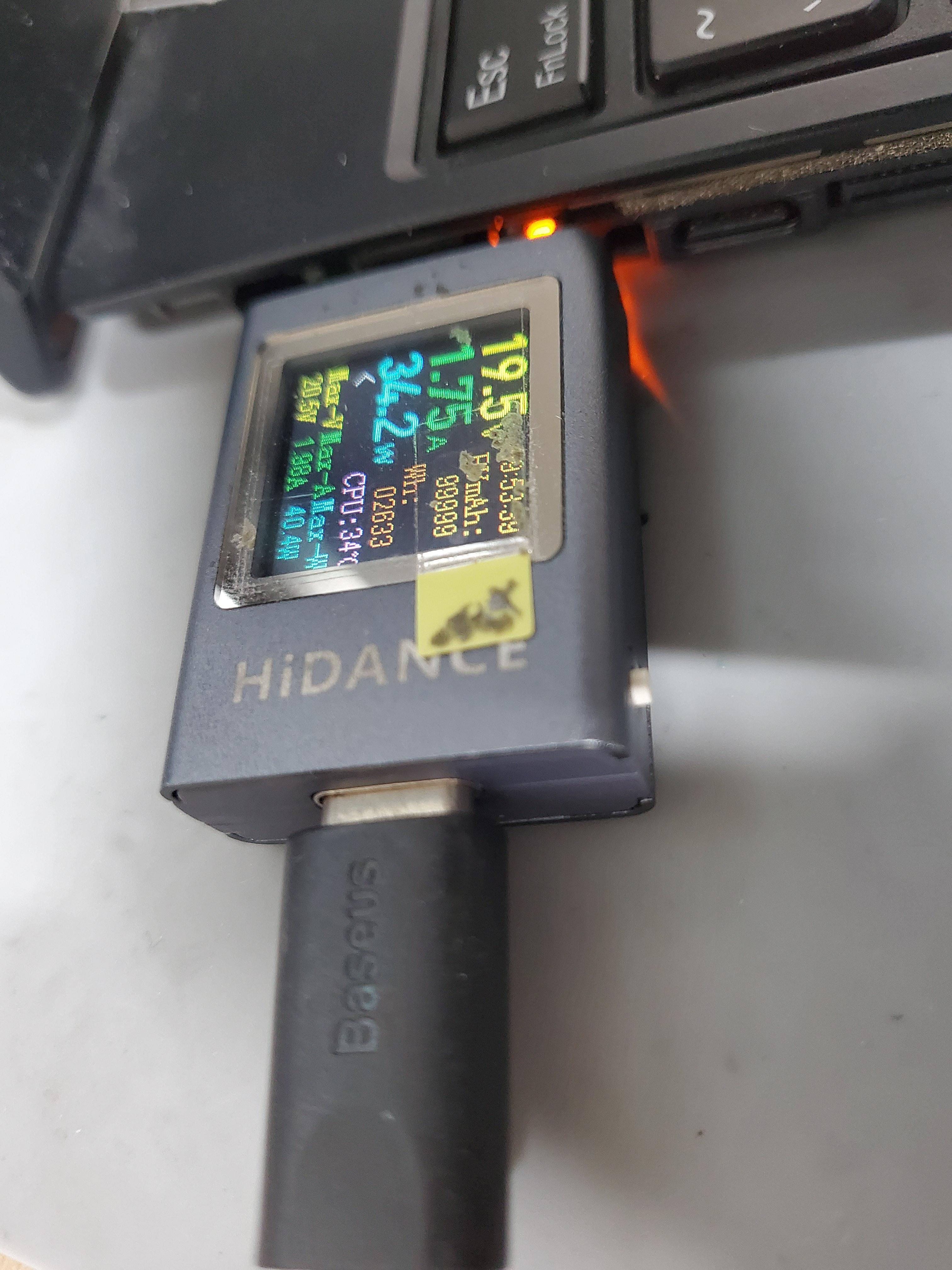

수리 완료 후 다시 USB 테스터기를 연결하여 상태 변화를 확인했습니다

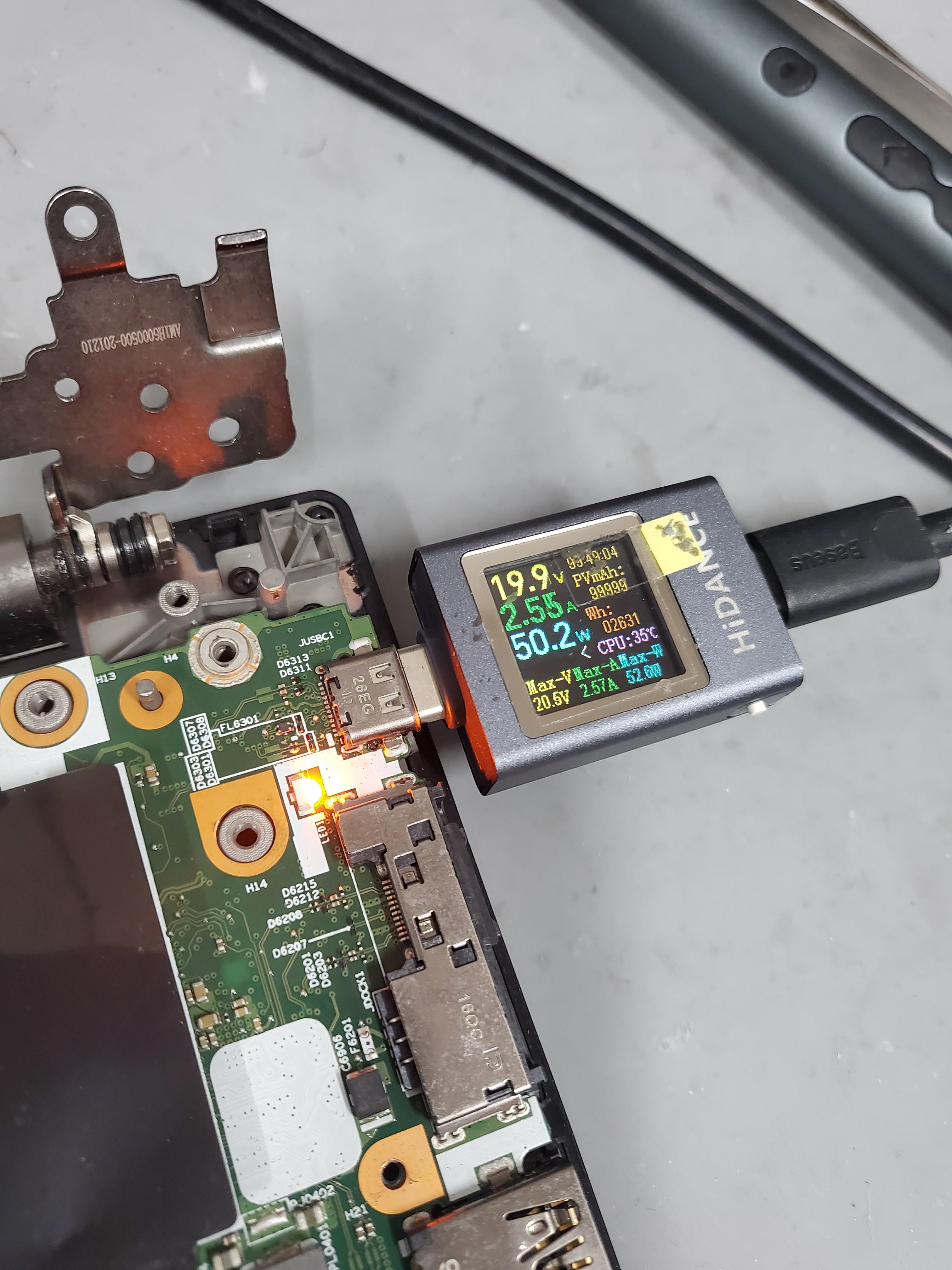

- 승압 확인: 5V에 머물던 전압이 19.9V로 정상적으로 승압되었습니다

- 전류량 체크: 부팅 과정에서 2.55A (약 50.2W)까지 시원하게 올라가는 것을 확인했습니다. 배터리 충전과 메인보드 구동 전력이 정상적으로 공급되고 있다는 증거입니다

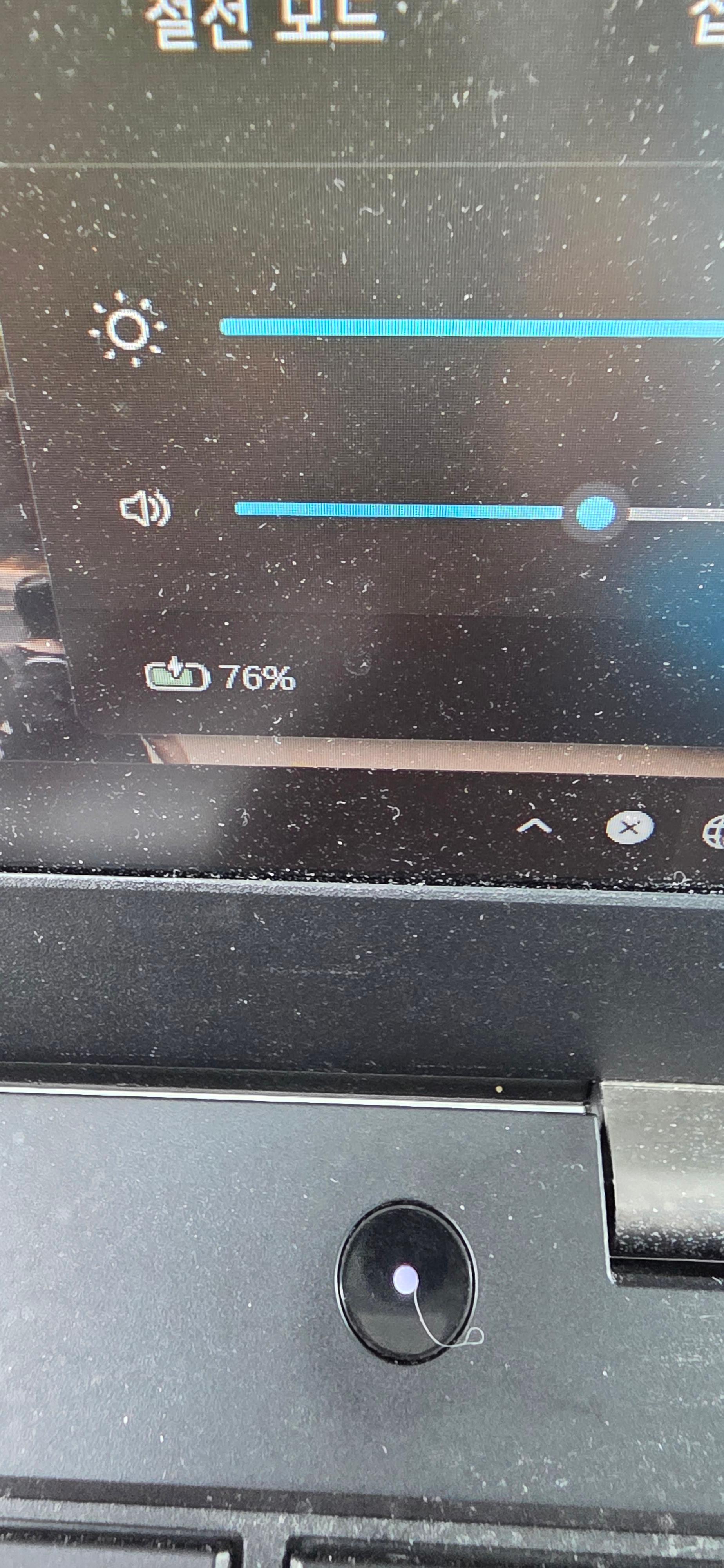

- 최종 부팅: 조립 후 전원을 켜자 ThinkPad 로고와 함께 윈도우 진입까지 안정적으로 이루어졌습니다.



4. 수리 총평 및 팁

이번 ThinkPad L15 Gen 2 수리는 단순한 부품 교체를 넘어, 충전 회로의 PD 통신 불능 상태를 정확히 진단하고 복구한 사례입니다.

• 원인: 과전압 혹은 정전기로 인한 PD 컨트롤러 IC 소손 추정.
• 해결: 메인보드 적출 후 불량 소자 교체 및 납땜 보정.
• 주의사항: 비정품 저가형 C타입 허브나 충전기를 사용하면 PD 라인에 무리가 갈 수 있으므로, 가급적 정품이나 신뢰도 높은 브랜드의 충전기 사용을 권장합니다.

C타입 충전 방식은 편리하지만, 비표준 충전기 사용이나 미세한 이물질 유입으로 인해 회로가 손상될 위험이 높습니다. 이번 사례는 다행히 PD 컨트롤러 및 주변 소자 수리만으로 고가의 메인보드 교체 없이 복구가 가능했습니다.

동일한 증상(충전 안 됨, 전원 무)으로 고민 중이신 분들은 무리하게 전원을 켜려고 시도하기보다 전문수리점에서 빠른점검 및 수리진행을 하시는게 2차피해(메인보드교체)를 막는 지름길입니다.
