먹통 된 LG 그램(15Z95N) 살리기! 메인보드 전원부 쇼트 수리 전문점의 해결 노하우

안녕하세요! IT 하드웨어의 부활을 책임지는 전문 블로그 리페어테크(Repair Tech)입니다. 오늘은 국내 노트북 시장에서 독보적인 가벼움으로 오랜 시간 사랑받고 있는 LG 그램(gram) 15 모델의 전원 불량 수리 사례를 소개해 드리고자 합니다.

LG 그램 시리즈는 이름처럼 1kg 내외의 가벼운 무게 덕분에 휴대성이 극대화된 모델입니다. 마치 책 한 권을 들고 다니는 듯한 가벼움은 대학생과 직장인들에게 최고의 장점으로 꼽히죠. 하지만 이러한 슬림형 노트북은 내부 부품이 매우 조밀하게 설계되어 있어, 작은 전기적 충격에도 메인보드 회로에 문제가 생길 가능성이 있습니다. 이번 포스팅에서는 전원이 전혀 들어오지 않는 먹통 증상을 어떻게 정밀 진단하고 수리하는지 그 과정을 상세히 공유합니다.

1. 입고 기기 상태 점검: 전원 무 반응 증상

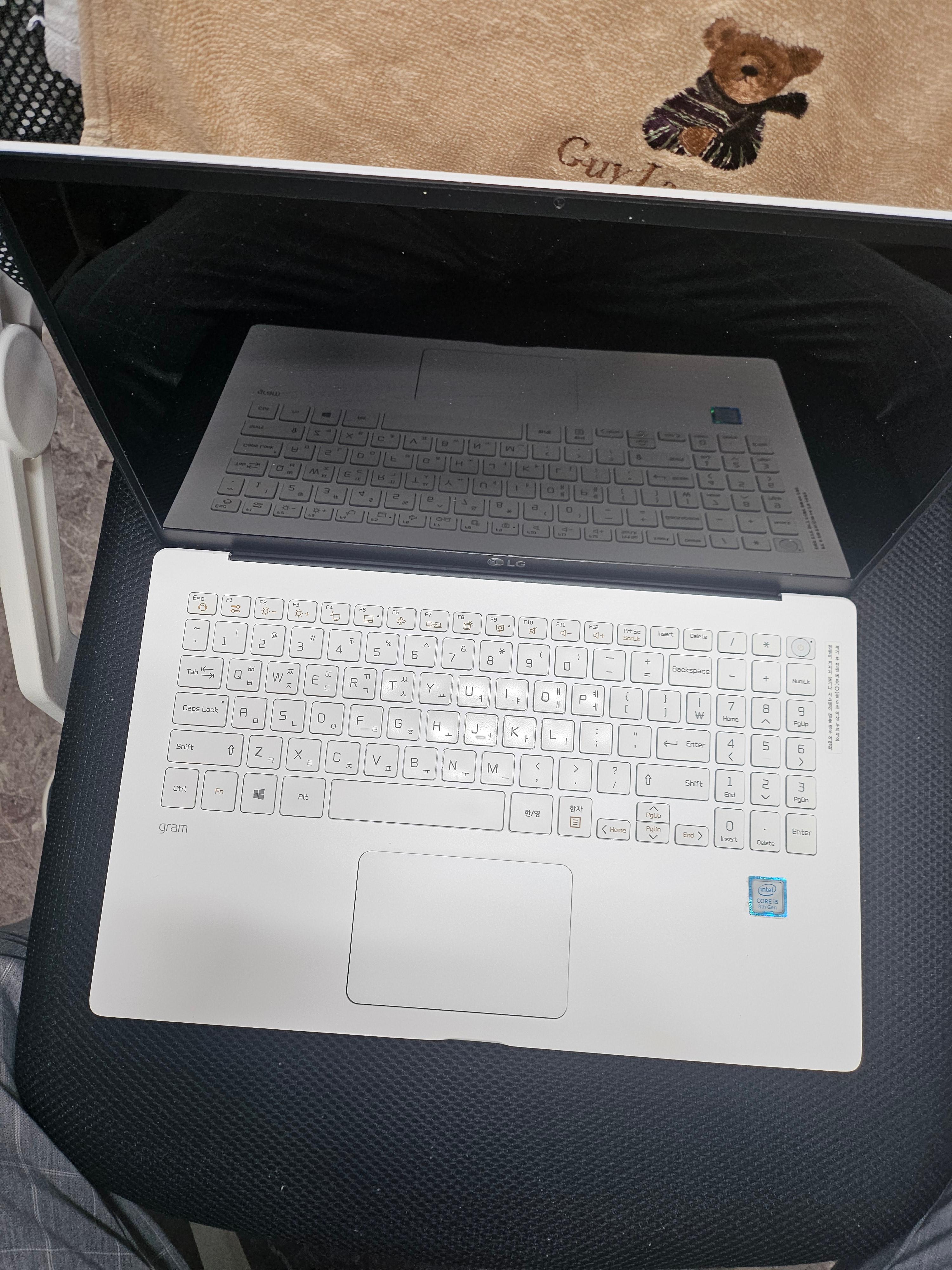

이번에 입고된 LG gram 15 모델은 전원 버튼을 눌러도 아무런 반응이 없는 상태였습니다.

• 증상 확인: 어댑터를 연결해도 충전 LED가 점등되지 않으며, 전원 버튼을 10초 이상 길게 눌러 잔류 전원을 방전시키는 '소프트 리셋'을 시도했음에도 증상은 동일했습니다.
• 초기 진단: 전원 입력단에서 전력이 차단되는 것으로 보아, 메인보드 내부 회로 어딘가에서 과전류를 막기 위해 보호 회로가 작동 중이거나, 특정 소자의 내부 쇼트(Short)로 인해 전력 공급이 차단된 것으로 의심되었습니다.



2. 하판 분해 및 내부 1차 육안 점검

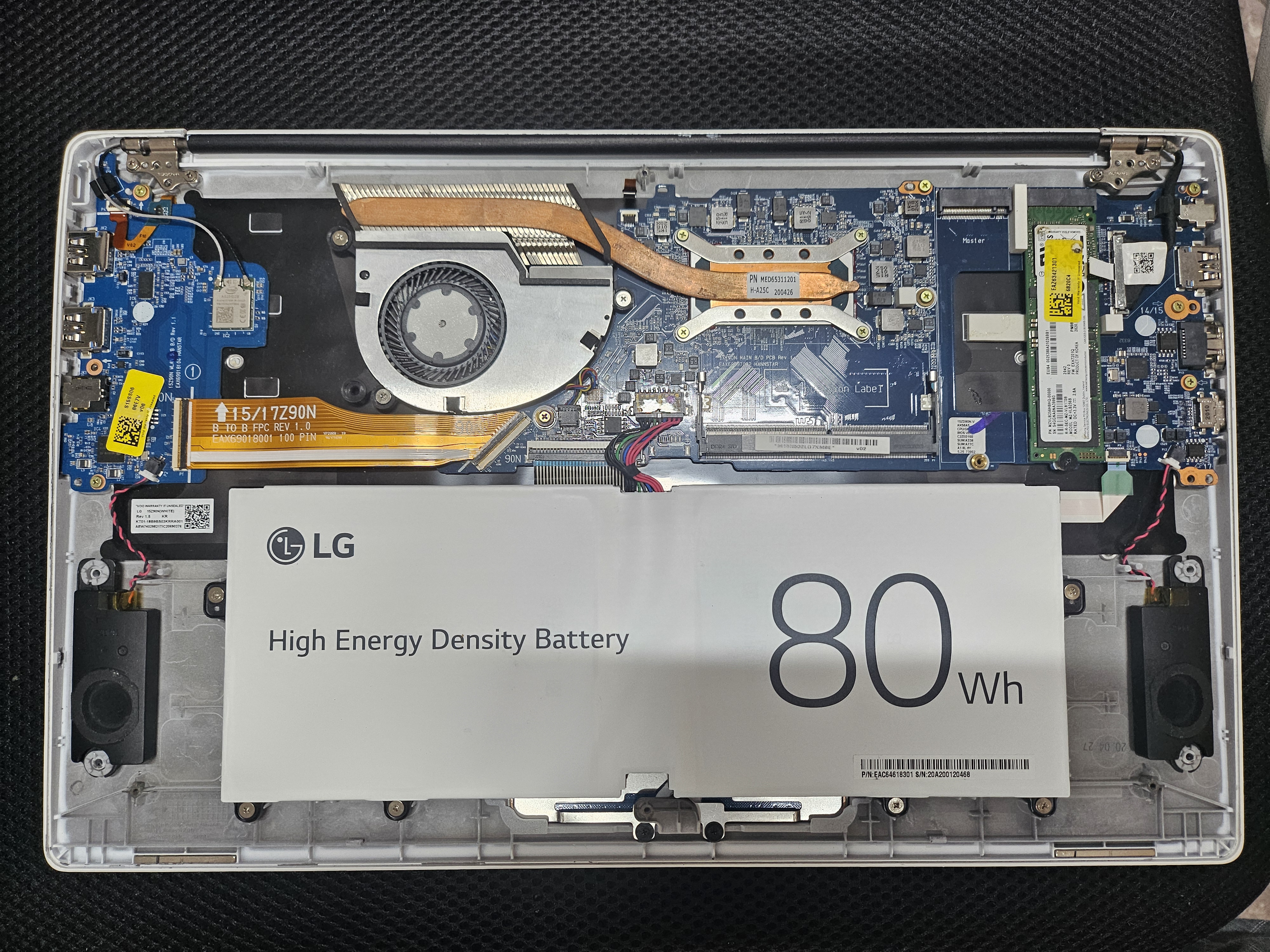

정확한 원인 파악을 위해 하판을 분해하였습니다. LG 그램은 내부 설계가 매우 깔끔한 편이며, 이번 기기 역시 침수 흔적이나 외부 충격에 의한 파손은 보이지 않았습니다.

• 배터리 차단: 메인보드 점검 전 가장 먼저 배터리 커넥터를 분리하여 추가적인 쇼트를 방지합니다.

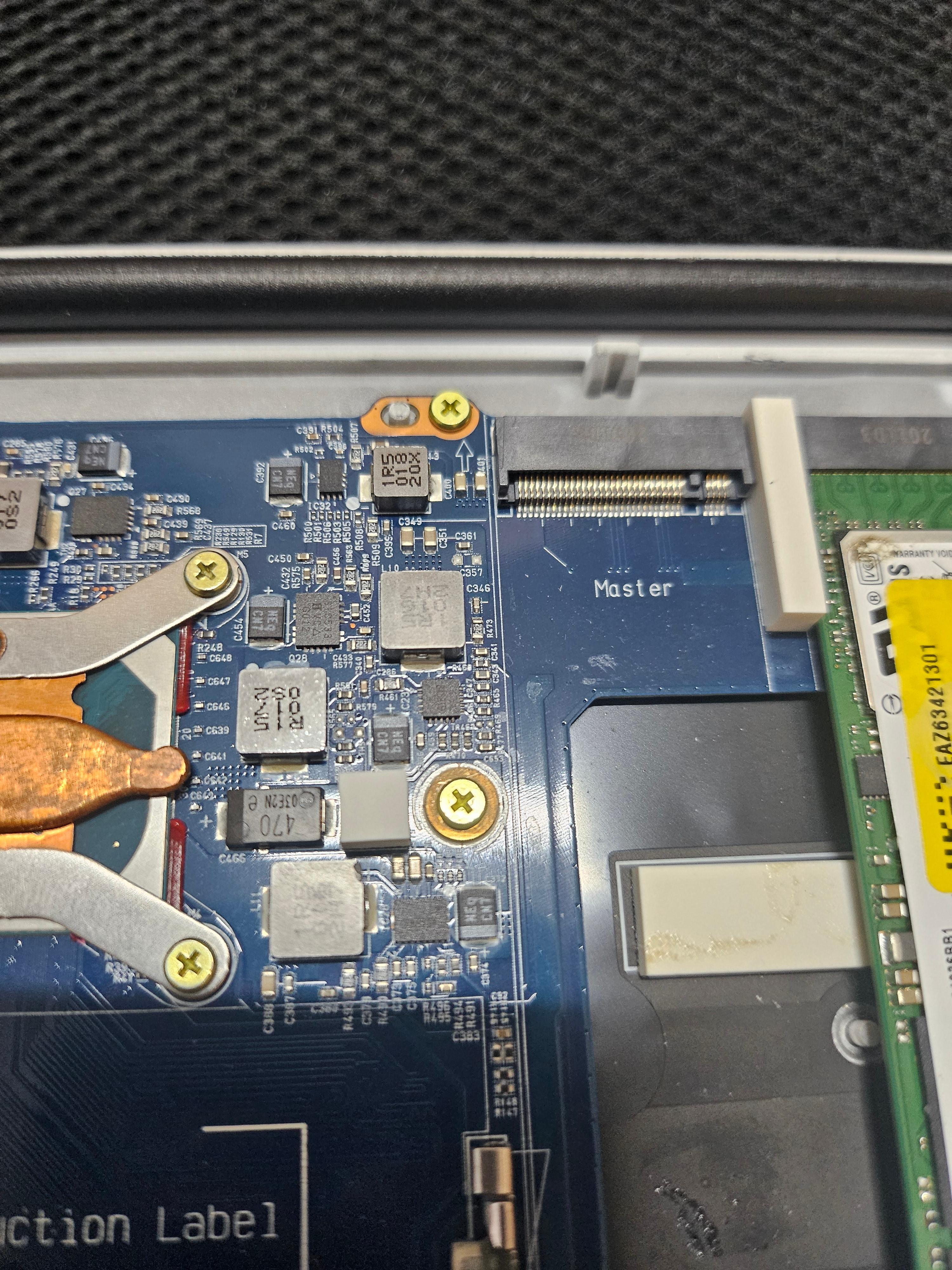

• 점검 범위 설정: 전원 입력부(DC-IN)부터 CPU 전원 공급부(VRM) 라인까지 전체적인 전압 레일(Rail)을 따라가며 점검이 필요한 상황이었습니다.



3. 메인보드 적출 및 정밀 진단 공정

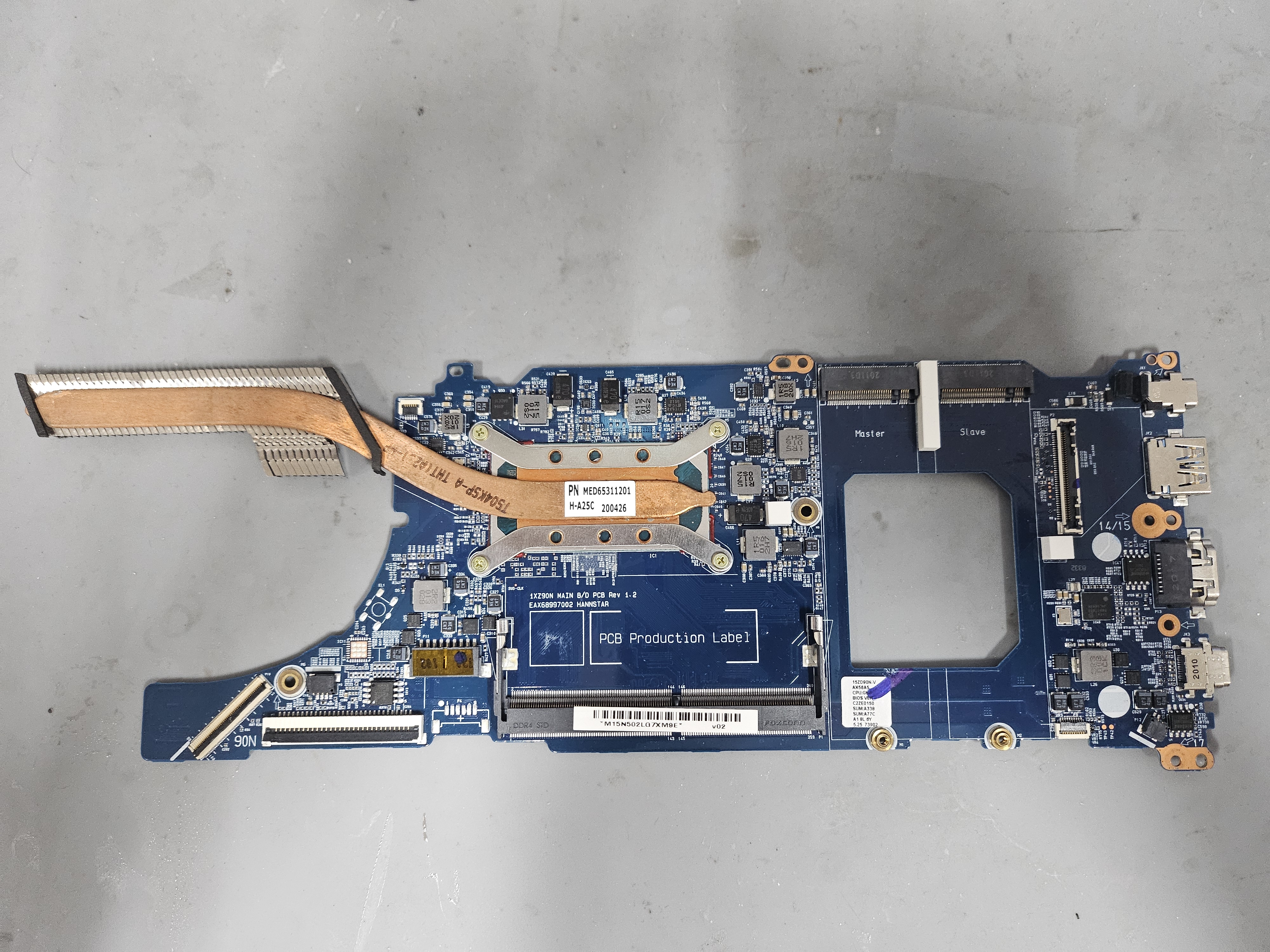

육안으로 확인되지 않는 회로 결함을 찾기 위해 메인보드를 본체에서 완전히 탈거하였습니다.

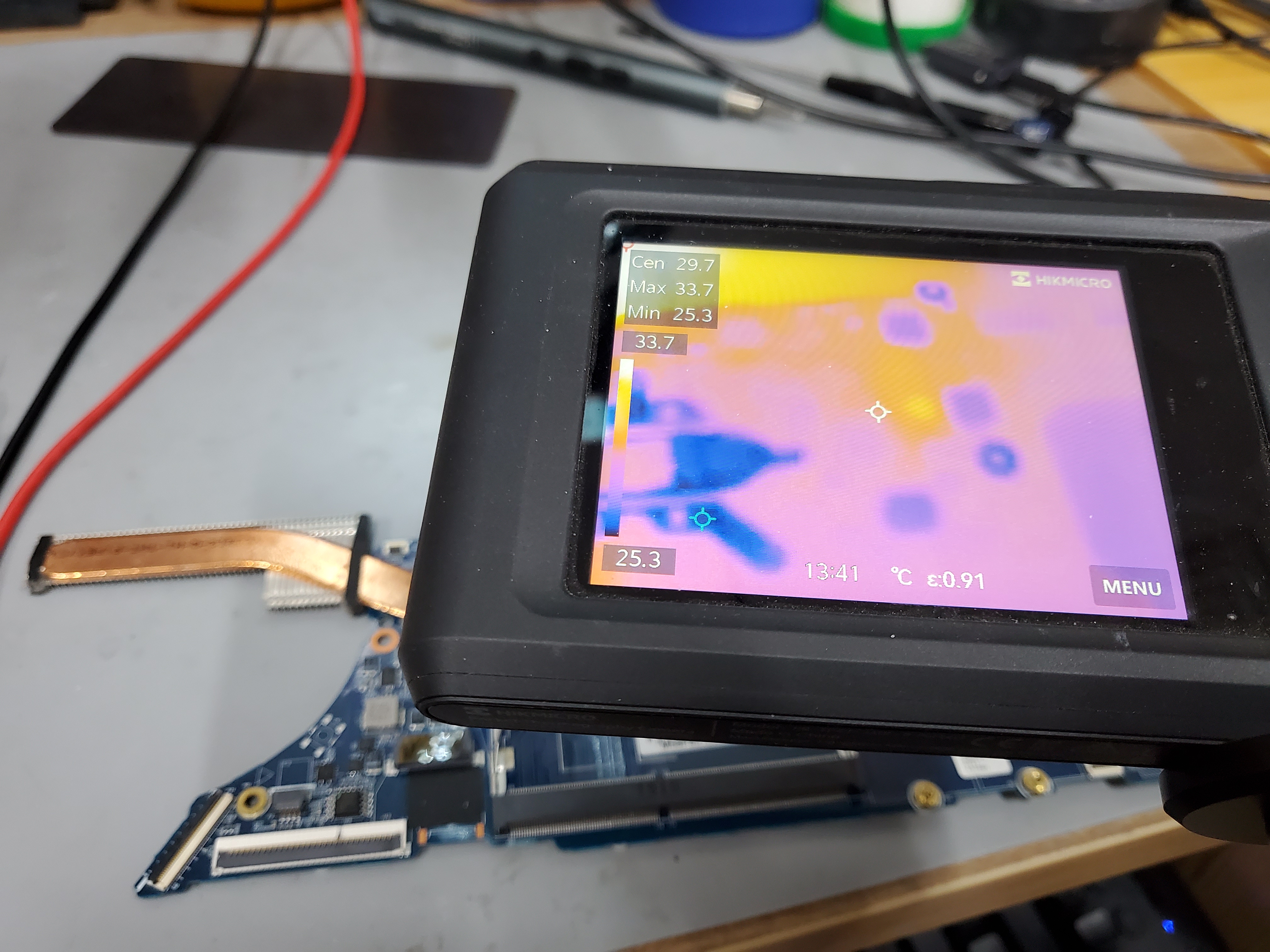

열화상 카메라를 이용한 발열점 추적

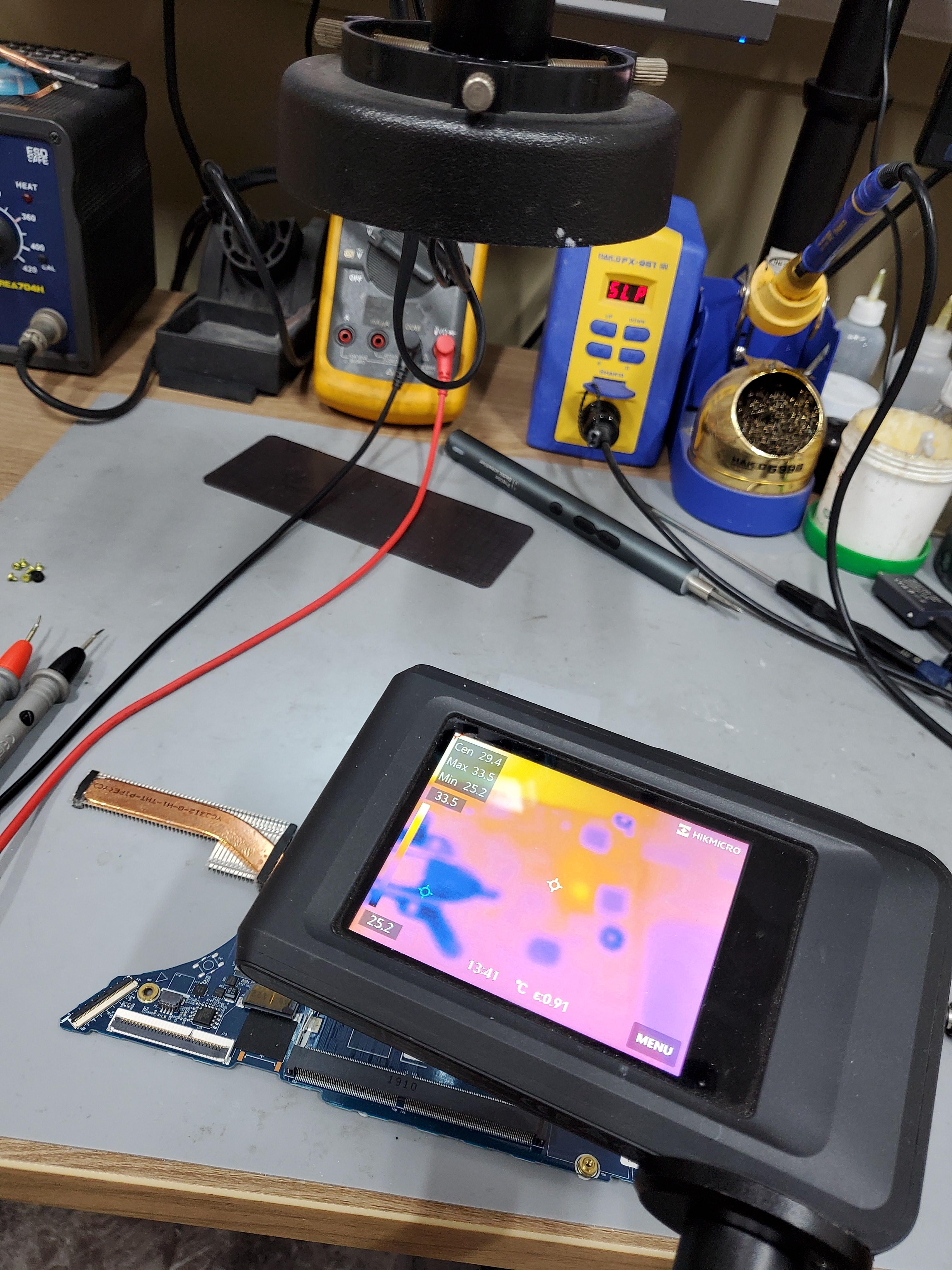

회로 수리에서 가장 중요한 것은 '범인'을 찾는 일입니다. 리페어테크에서는 육안으로 식별 불가능한 미세한 열 변화를 감지하기 위해 고해상도 열화상 카메라를 도입하여 진단합니다.

• 진단 결과: 메인보드 특정 전원 라인에 미세한 전압을 인가하자, 특정 구간에서 약 33.7°C까지 온도가 급격히 상승하는 것을 포착했습니다.

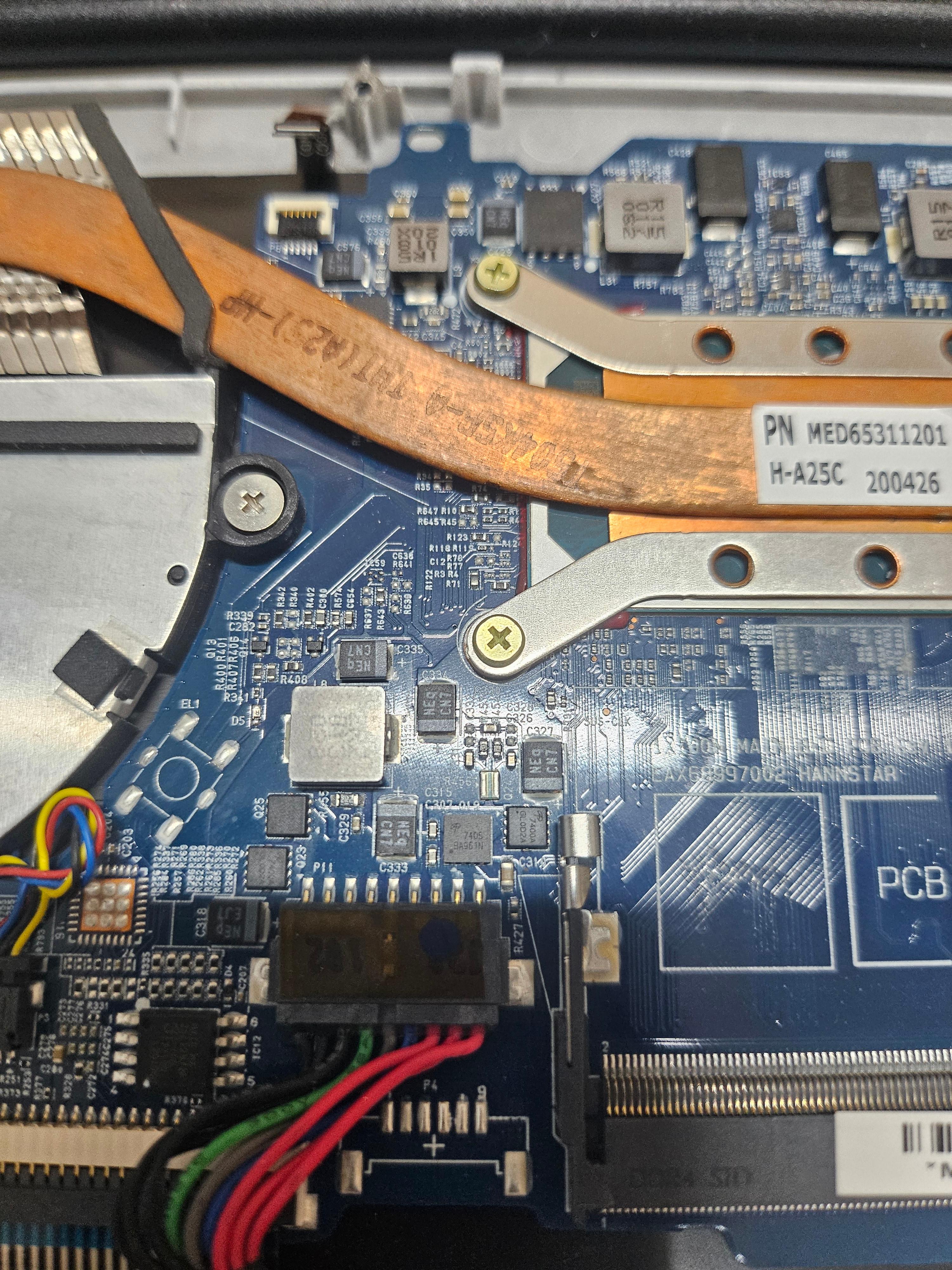

• 원인 소자 파악: 겉으로는 멀쩡해 보이는 칩셋 주변의 작은 적층 세라믹 콘덴서(MLCC)나 IC 칩 내부에서 쇼트가 발생하여 과도한 열을 내고 있었던 것입니다.

4. 전문적인 회로 수리 및 소자 교체

문제가 된 발열점을 중심으로 본격적인 수리 작업을 진행합니다.

1. 불량 소자 적출: 고온의 열풍기(Hot Air Station)를 사용하여 쇼트가 발생한 칩을 메인보드에서 안전하게 적출합니다. 이때 주변 소자가 손상되지 않도록 캡톤 테이프 등으로 마스킹 작업을 선행합니다.
2. 임피던스 측정: 소자 적출 후 멀티미터를 이용해 해당 라인의 임피던스(저항값)를 재측정합니다. 쇼트가 해제되어 정상 범위의 저항값이 돌아왔는지 확인하는 필수 과정입니다.
3. 신품 소자 실장: 동일한 용량과 규격을 가진 양품 소자로 교체 작업을 진행합니다. 현미경 아래에서 정밀하게 솔더링(Soldering)을 마친 후, 냉납(접촉 불량)이나 주변 소자와의 간섭이 없는지 재차 확인합니다.

5. 조립 및 최종 기능 테스트

수리가 완료된 메인보드를 다시 본체에 조립합니다.

• 기본 케어: 조립 전 굳어버린 기존 서멀구리스를 깨끗이 닦아내고, 고성능 서멀구리스를 재도포하여 냉각 효율을 높여줍니다. 또한 내부의 미세 먼지를 클리닝하여 쾌적한 사용 환경을 만듭니다.

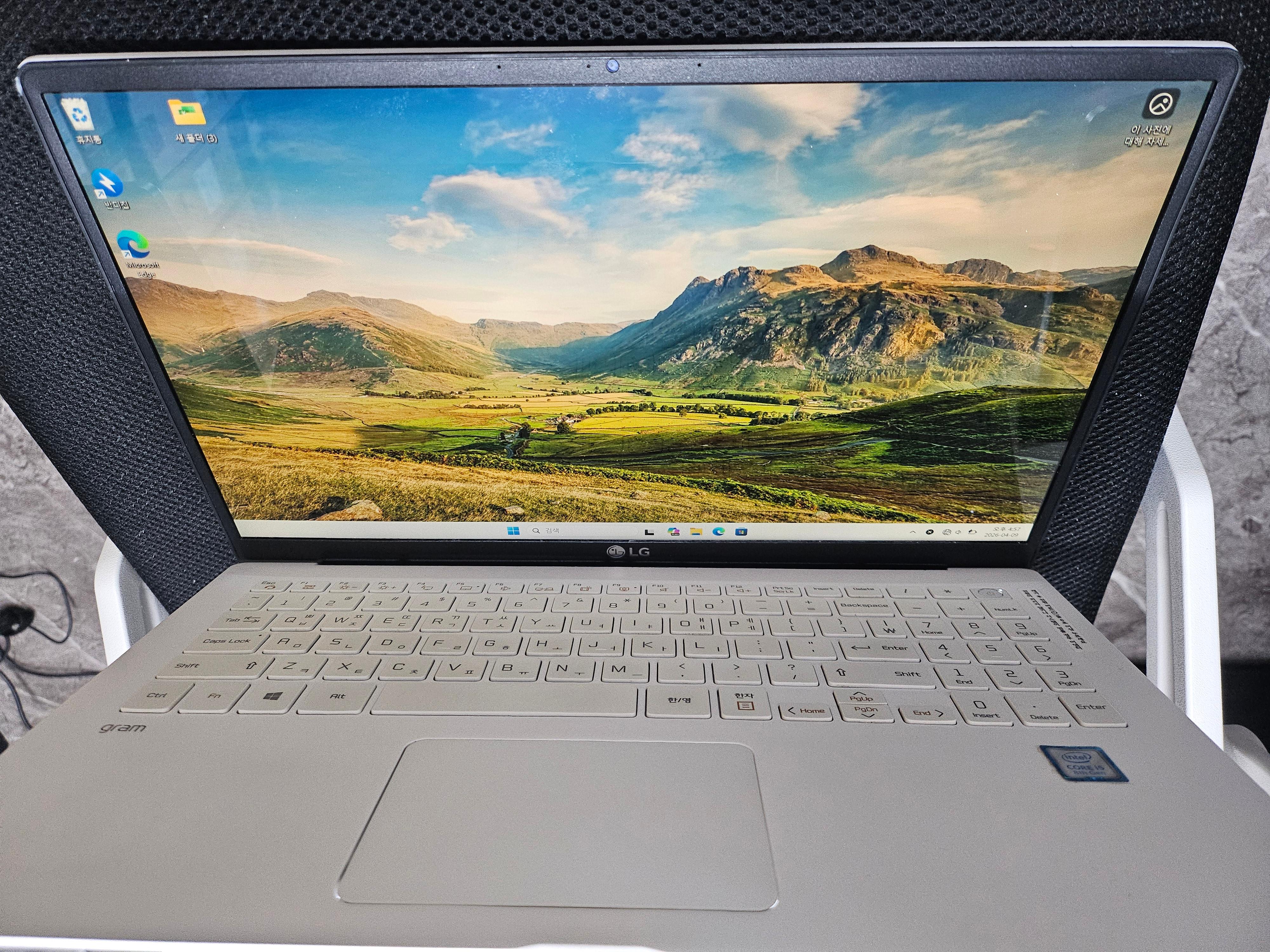

• 충전 및 전원 테스트: 전원을 인가하자마자 정상적으로 로고가 뜨며 부팅되는 것을 확인했습니다. 이후 배터리 충전이 정상적으로 이루어지는지 테스트합니다.
• 종합 성능 점검: 키보드 전 키 입력 테스트, 터치패드 반응, 와이파이 수신 상태, 사운드 출력 등 노트북의 모든 기능을 꼼꼼하게 점검하여 완벽한 상태임을 확인했습니다.





수리를 마치며: 회로 수리의 경제적 이점

노트북 전원 불량은 단순한 어댑터 문제일 확률이 매우 낮습니다. 대개 메인보드 내부의 복합적인 회로 문제인 경우가 많죠.

이때 공식 센터를 방문하면 대부분 메인보드 전체 교체 판정을 받게 됩니다. 특히 LG 그램 같은 슬림형 고사양 노트북은 메인보드 교체 비용이 제품 구매가의 상당 부분을 차지하여 큰 부담이 됩니다. 하지만 리페어테크와 같은 회로 수리 전문점에서는 고장 난 특정 소자만 찾아내어 교체하기 때문에, 수리 비용을 획기적으로 아끼면서도 소중한 데이터를 보존할 수 있습니다.

노트북이 갑자기 켜지지 않아 당황스러우신가요? 고가의 메인보드 교체 비용 때문에 고민 중이시라면, 정밀 진단 장비와 기술력을 갖춘 리페어테크에서 해답을 찾아보시기 바랍니다.

여러분의 디지털 라이프를 다시 밝혀드리겠습니다. 감사합니다!

---
