안녕하세요! IT 하드웨어 수리 및 기술 정보를 공유하는 리페어테크(Repair Tech)입니다. 오늘은 많은 게이머의 드림 PC로 불리는 레노버 리전 프로 5 (Legion Pro 5 16IAX10H) 모델의 디스플레이 수리 과정을 상세히 포스팅해 보고자 합니다.

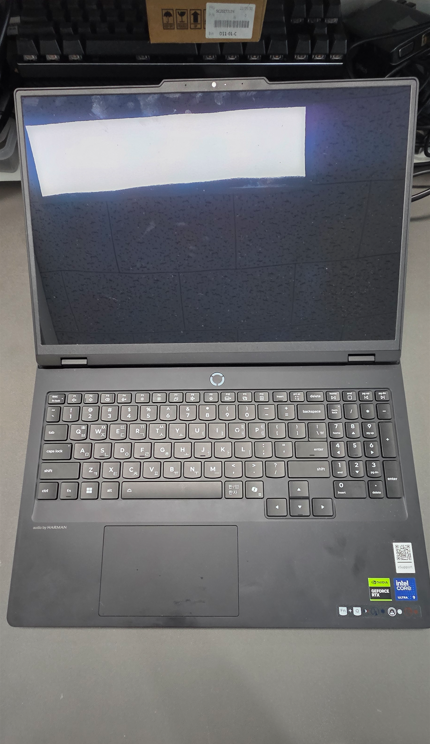

노트북을 사용하다 보면 떨어뜨리거나 물을 쏟는 등의 명확한 과실이 없는데도 갑자기 화면이 나오지 않아 당황스러운 순간이 있습니다. 특히 이번 사례처럼 외부 모니터를 연결해도 출력이 되지 않는 경우에는 LCD 패널 불량인지, 아니면 메인보드 자체의 결함인지 판단하기가 매우 까다롭습니다. 고가의 장비인 만큼 정확한 진단과 세심한 수리 공정이 필수적인 이번 수리기를 통해 고사양 노트북 관리 및 수리 팁을 확인해 보시기 바랍니다.
1. 수리 대상 기기 및 사양 확인
이번 수리를 진행할 Legion Pro 5 16IAX10H는 압도적인 퍼포먼스를 자랑하는 하이엔드 게이밍 노트북입니다. 작업 진행 전 확인한 사양은 다음과 같습니다.
- CPU: 1x Intel® Core™ Ultra 9 275HX Processor
- Memory: 32GB DDR5
- Graphics (VGA): 1x NVIDIA® GeForce RTX™ 5070Ti 12GB
- Display: 16" WQXGA (OLED)
최신 그래픽카드와 초고해상도 OLED 패널이 탑재된 모델로, 수리하는 입장에서도 한 대 소유하고 싶을 만큼 매력적인 기기입니다. 하지만 고사양일수록 내부 구조가 정밀하고 부품 단가가 높으므로 더욱 주의가 필요합니다.
3. 내부 분해 및 안전 조치
본격적인 수리를 위해 하판을 개방합니다. 모든 하드웨어 수리의 기본은 전력 차단입니다.

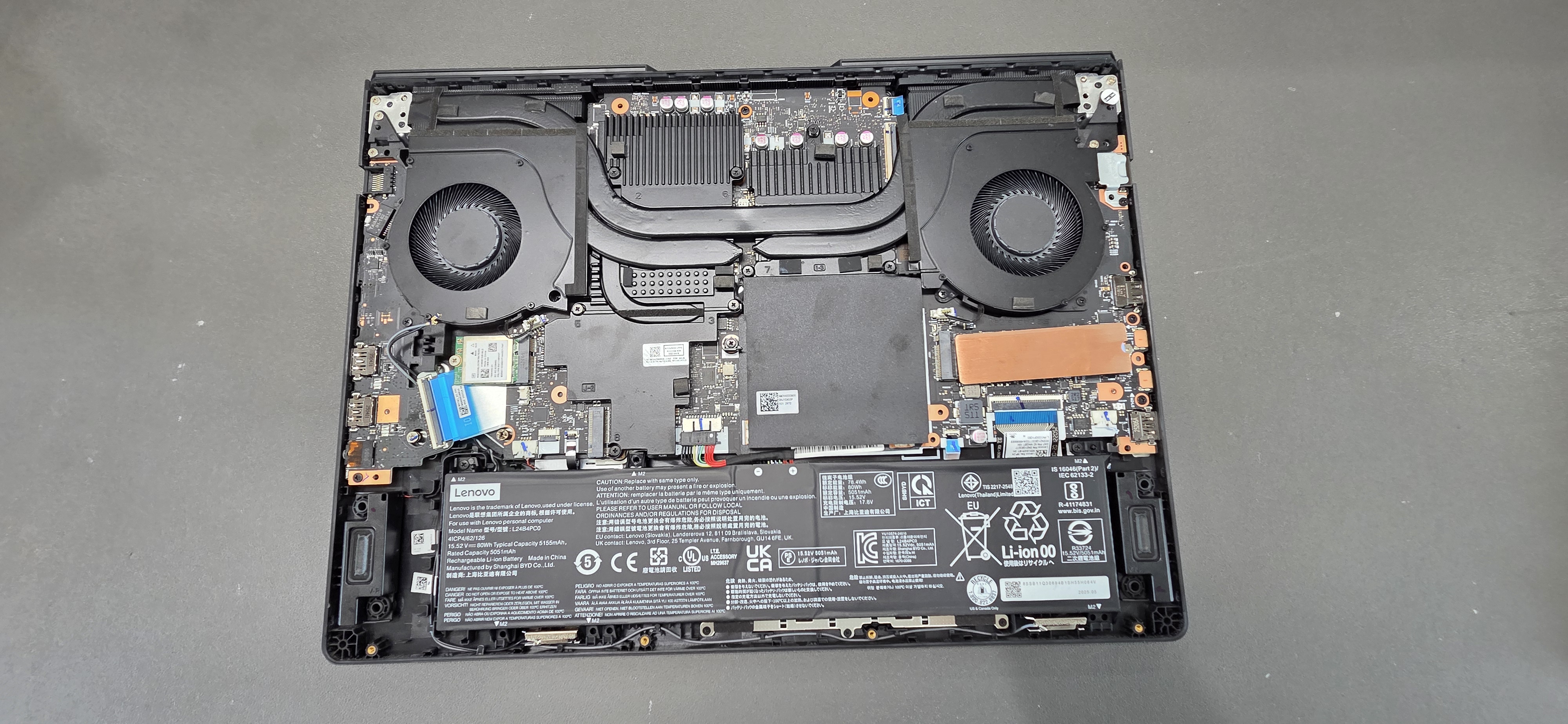

- 하판 분해: 리전 프로 특유의 강력한 쿨링 솔루션을 확인하며 하판을 조심스럽게 제거합니다.

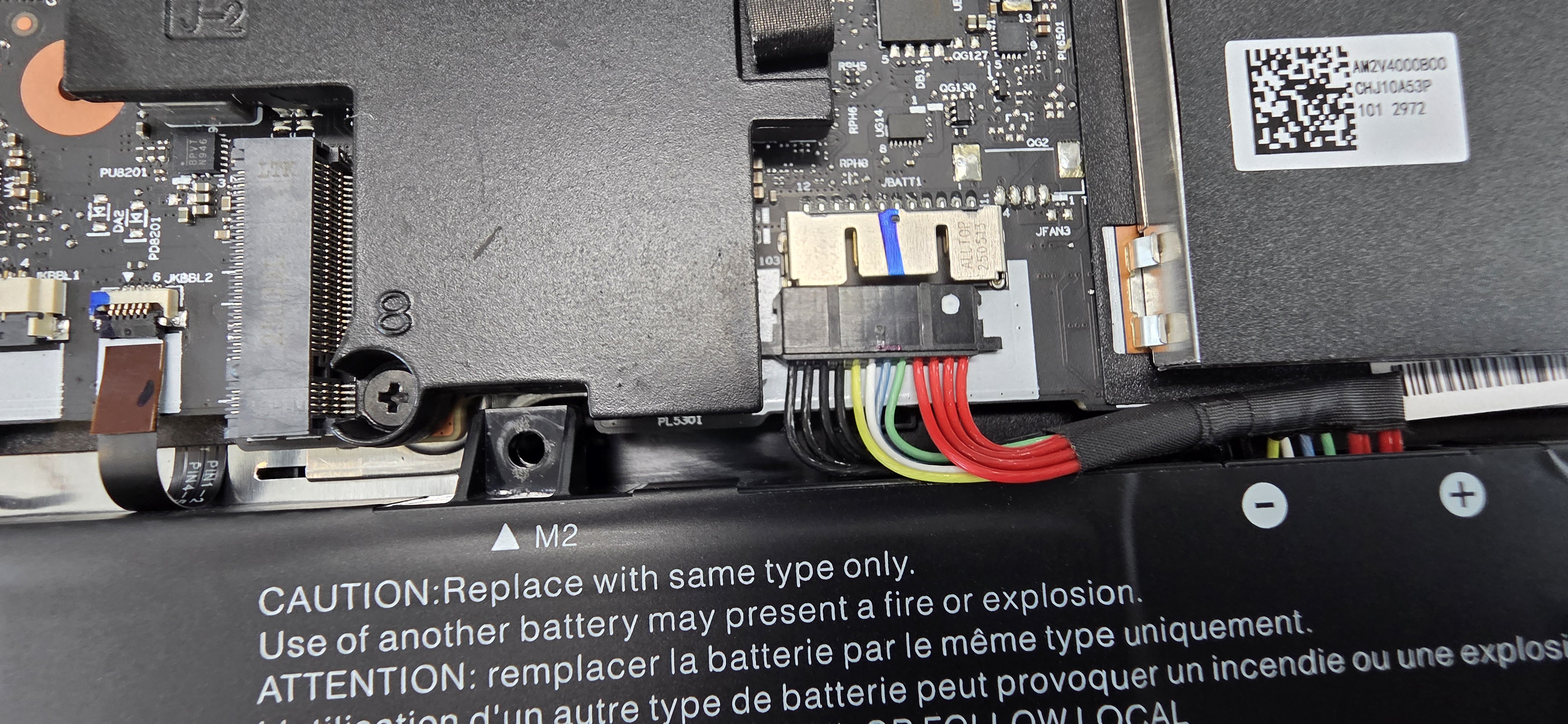

- 배터리 분리: 하판 제거 직후 반드시 배터리 커넥터를 메인보드에서 분리해야 합니다. 배터리가 연결된 상태에서 패널 케이블을 만질 경우 쇼트로 인해 메인보드까지 손상될 위험이 크기 때문입니다.
4. OLED 패널 탈거 및 베젤 정밀 클리닝
OLED 모델은 일반 LCD 모델보다 베젤이 얇고 접착력이 강해 분해 난이도가 매우 높습니다.

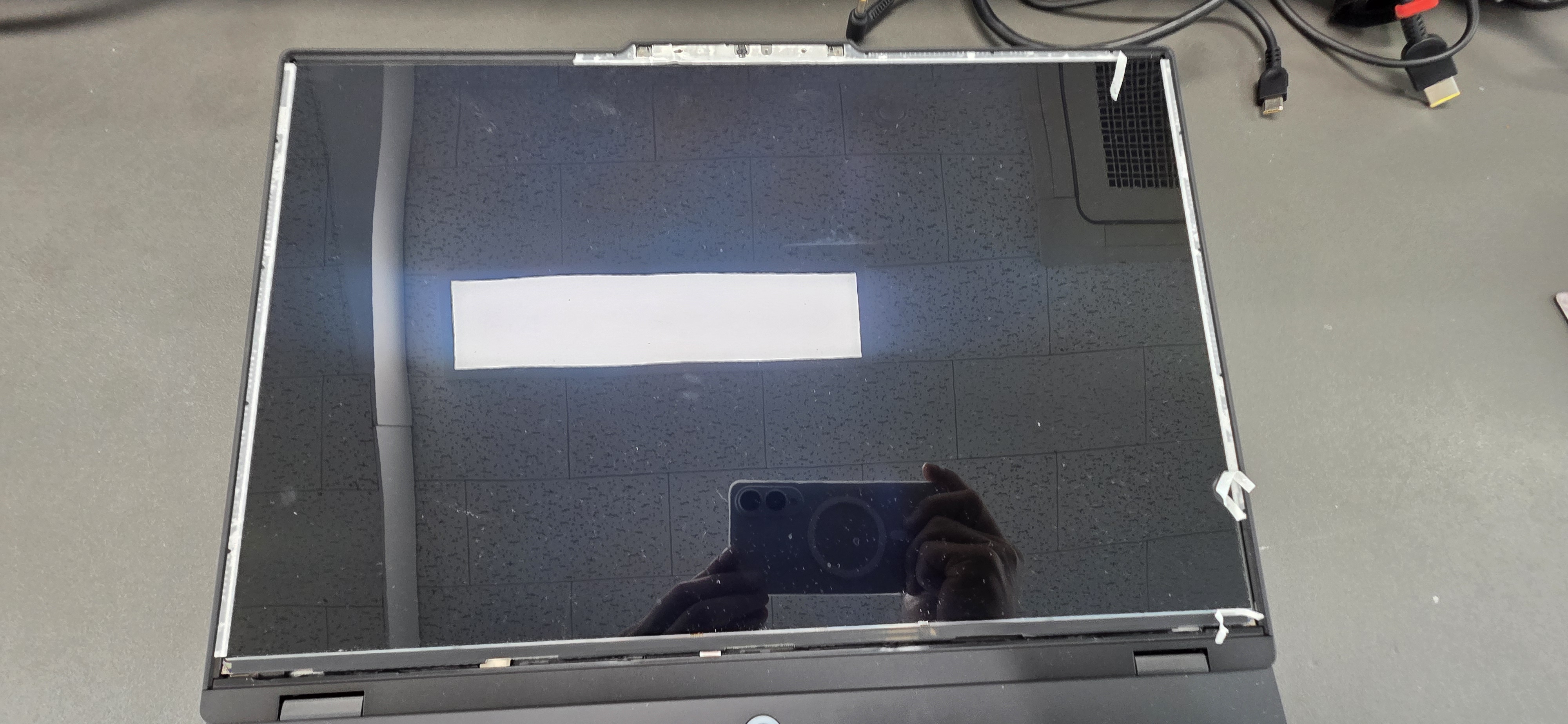

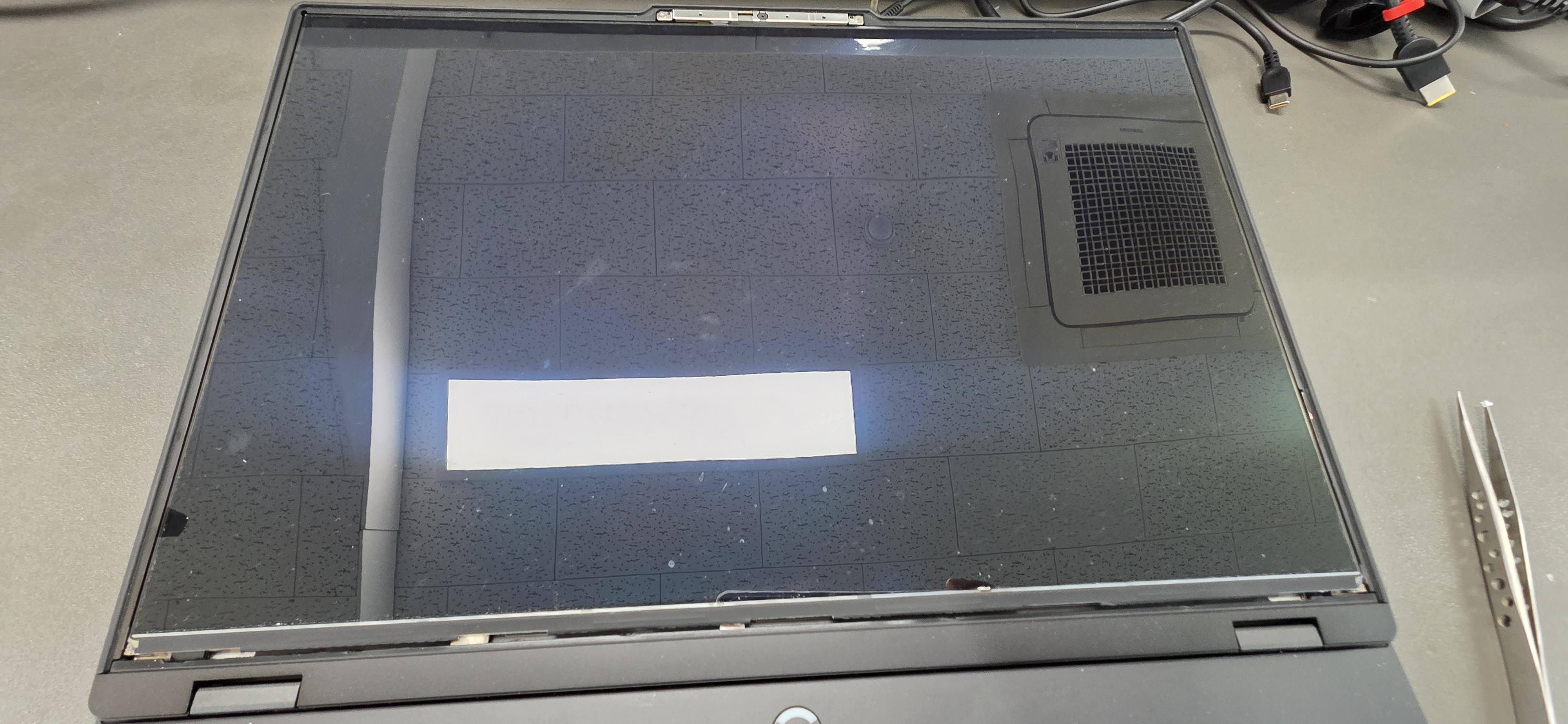

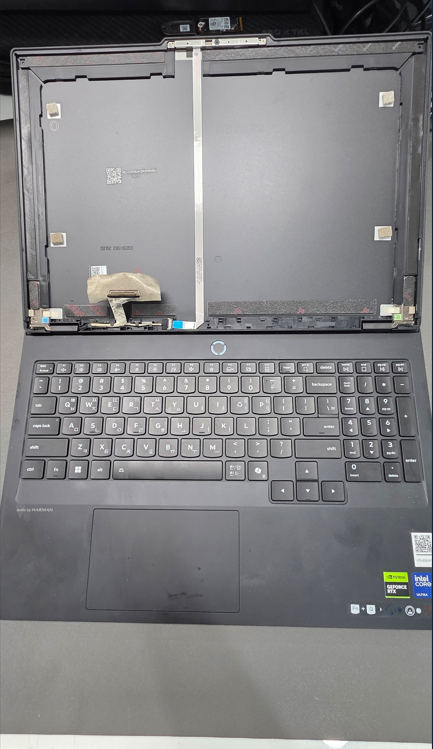

- 베젤 제거: OLED 패널을 지지하는 베젤을 제거합니다. 이 모델은 스티커 타입의 베젤 시트를 사용하므로, 제거 후 남는 끈적한 양면테이프 잔여물을 전용 클리너로 깨끗하게 닦아내야 합니다. 이 정밀한 세척 과정은 수리의 완성도를 결정짓는 중요한 작업입니다.

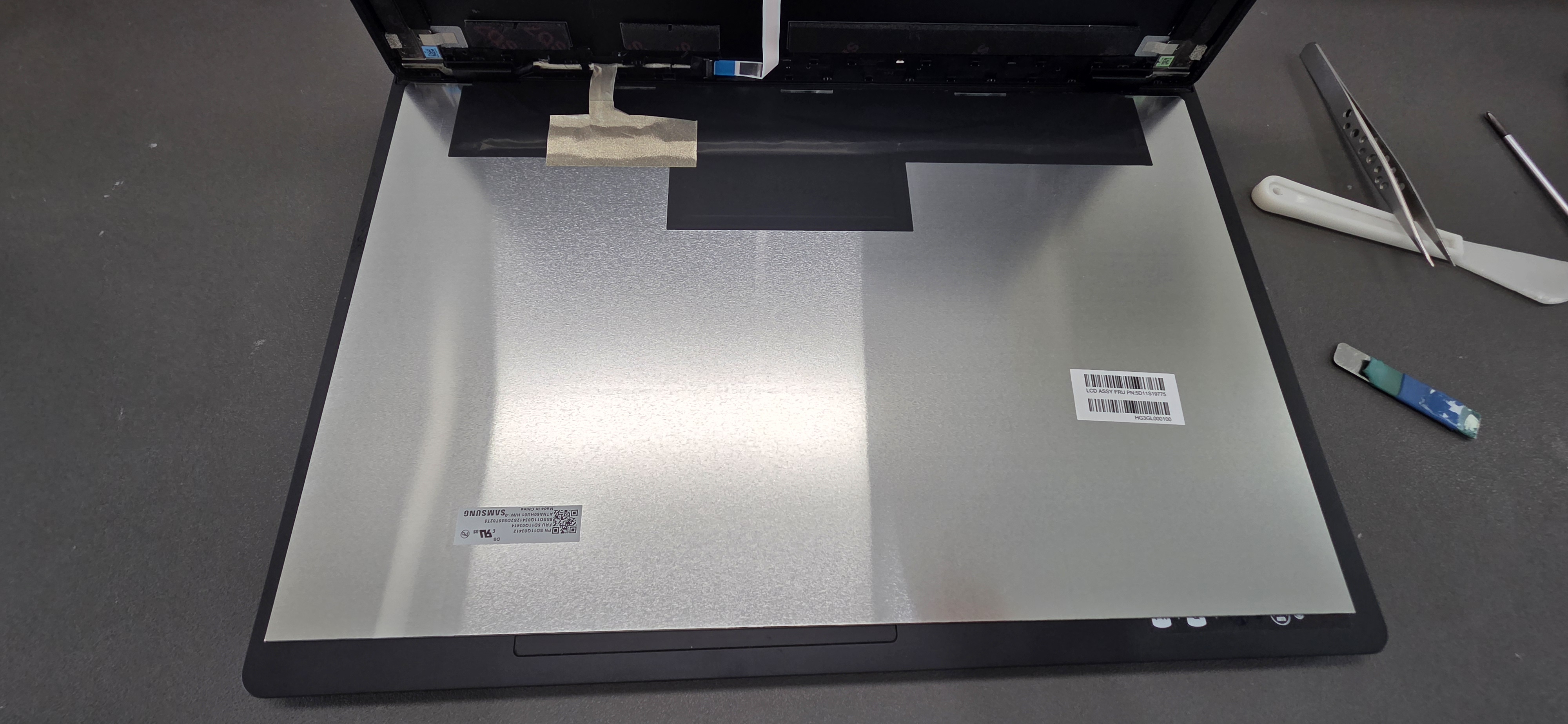

- 패널 분리: 패널 양쪽의 얇은 고정 테이프를 제거합니다. 이때 수평으로 일정하게 당겨야 하며, 도중에 끊어지면 작업 난이도가 급격히 상승하므로 매우 주의해야 합니다.
5. 신품 OLED 패널 장착 및 조립
준비된 새로운 OLED 패널을 장착할 차례입니다. 일반 LCD에 비해 OLED는 두께가 매우 얇아 손의 압력만으로도 파손될 수 있습니다.

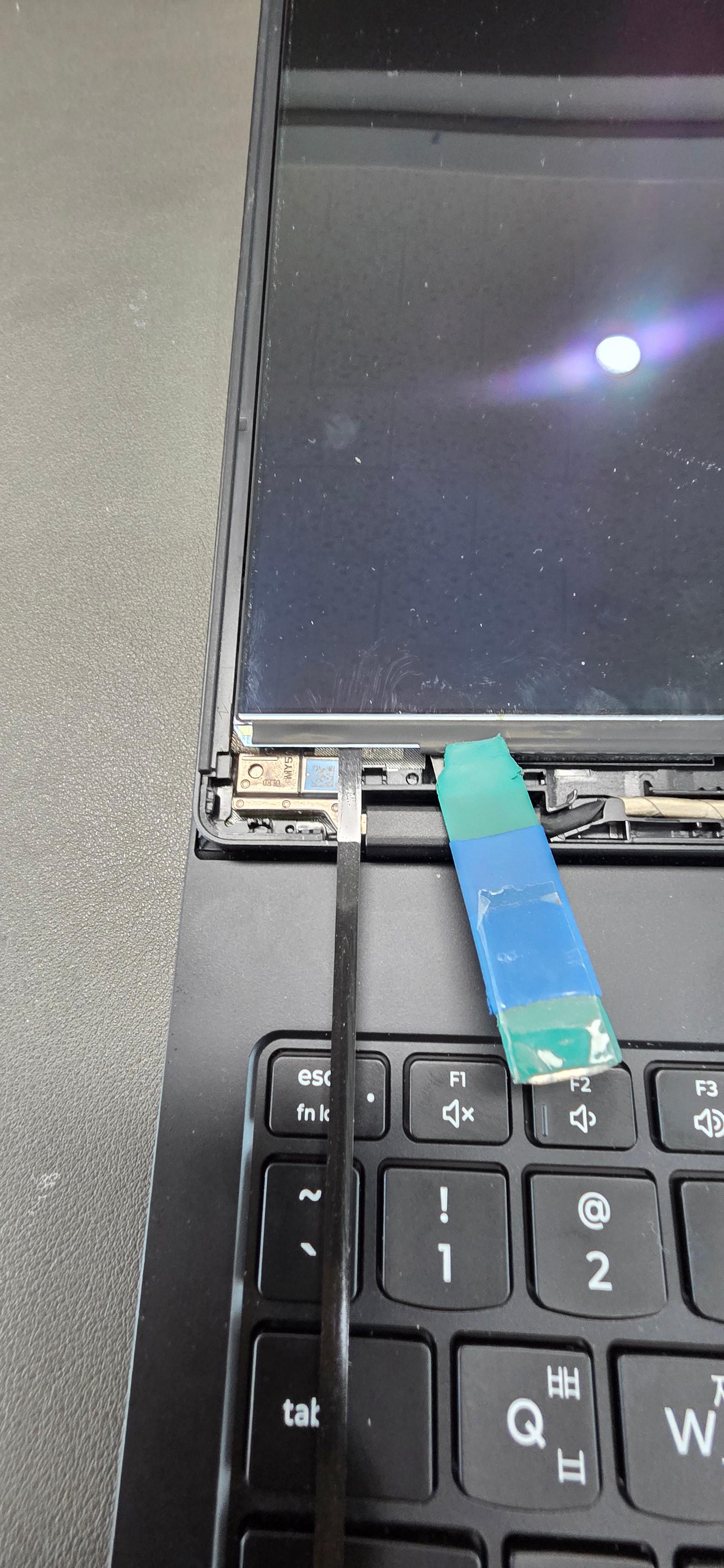

- 장착 및 커넥터 연결: 새 패널을 수평에 맞춰 정확히 안착시키고 데이터 케이블을 견고하게 고정합니다. 조립은 분해의 역순으로 진행하되, 케이블이 힌지 사이에 씹히지 않도록 경로를 확인합니다.
6. 최종 성능 테스트 및 소프트웨어 최적화
수리 완료 후 기기를 켜고 기본적인 기능 점검을 수행합니다.

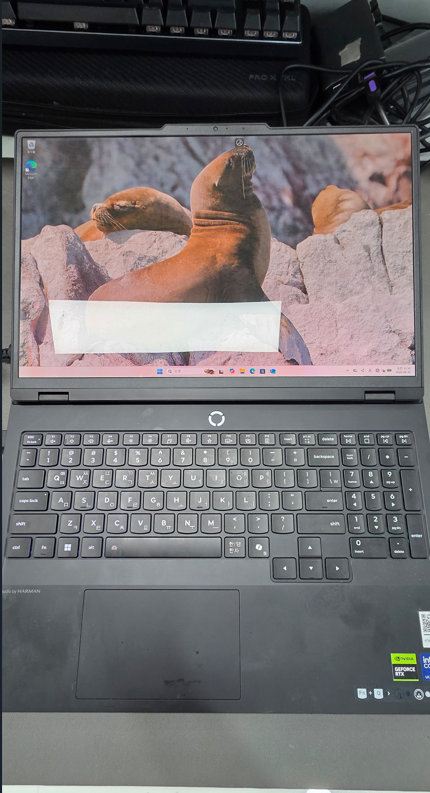

- 기본 기능 점검: 디스플레이의 색감 및 불량 화소 여부를 확인하고 Wi-Fi 수신 상태, 키보드 타이핑, 사운드 출력 등을 꼼꼼히 점검합니다.

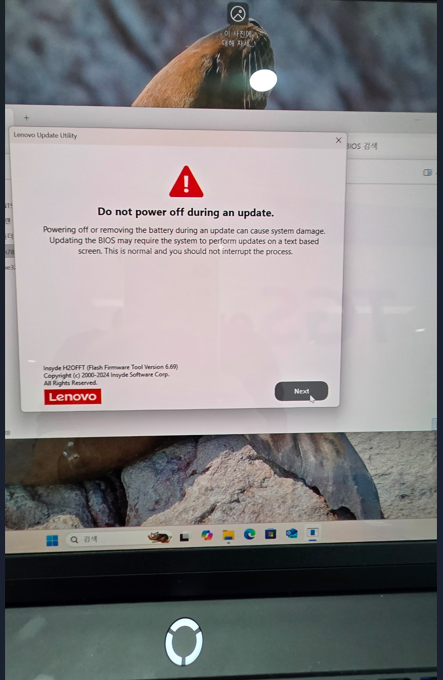

- 바이오스 업데이트: 하드웨어 교체 후 시스템 안정성을 극대화하기 위해 레노버 공식 홈페이지를 통해 바이오스를 최신 버전으로 업데이트해 드렸습니다.
수리 후기 및 주의사항
최근 출시되는 프리미엄 노트북들은 베젤이 극도로 슬림해지면서 대부분 접착제나 강력 테이프로 고정되는 추세입니다. 이로 인해 자가 수리 시 베젤이 찢어지거나 패널이 깨지는 사고가 빈번히 발생합니다. 특히 이번 Legion Pro 5 모델처럼 고가의 OLED가 탑재된 경우에는 부품값 자체가 상당히 높으므로, 가급적 전문 장비와 숙련된 기술을 갖춘 곳에서 수리를 진행하시는 것을 권장합니다.
저희 리페어테크는 고객님의 소중한 장비를 내 물건처럼 아끼며 정밀하게 수리하고 있습니다. 동일한 증상이나 다른 기술적 문제로 고민 중이시라면 언제든 문의해 주시기 바랍니다.
감사합니다!
작성자: 리페어테크(Repair Tech) 카테고리: 노트북 수리 / 게이밍 노트북 / 하드웨어 가이드 태그: #리전프로5 #LegionPro5 #노트북수리 #OLED교체 #화면안나옴 #레노버수리 #16IAX10H #리페어테크
