레노버 아이디어패드 플렉스 5 전원 불량 수리: 듀얼 모스펫 교체로 메인보드 살리기

안녕하세요! IT 기기 수리 및 테크 정보를 공유하는 블로그입니다. 오늘은 많은 분이 사용하시는 가성비 노트북의 대명사, 레노버 아이디어패드 플렉스 5(Lenovo Ideapad Flex 5) 모델의 전원 무 증상 수리 과정을 상세히 소개해드리려고 합니다.

갑자기 노트북 전원이 들어오지 않아 당황하셨던 분들이나, 메인보드 수리 원리가 궁금하신 분들에게 도움이 되길 바랍니다.

1. 입고 증상 및 초기 점검

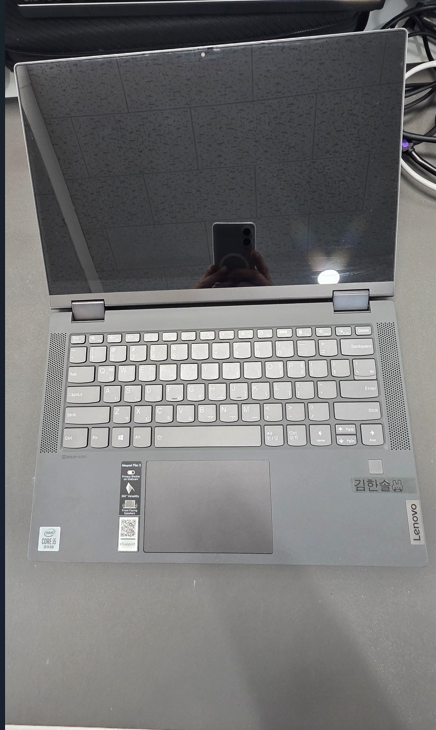

이번에 입고된 기기는 레노버 Ideapad Flex 5 14IIL 모델입니다. 10세대 인텔 코어 i5 프로세서가 탑재된 컨버터블 노트북으로, 회전형 힌지와 터치스크린이 특징인 제품이죠.

주요 증상:

• 전원 버튼을 눌러도 아무런 반응이 없음 (Power-on failure).
• 충전기(어댑터)를 연결해도 충전 표시등(LED)이 점등되지 않음.
• 전용 어댑터 외에 다른 어댑터를 연결해도 동일한 증상 반복.

보통 이런 경우 어댑터 불량일 확률도 있지만, 대부분은 메인보드 내부의 전원 공급 라인(Power Rail)에 문제가 생긴 경우가 많습니다.

2. 메인보드 분해 및 내부 정밀 진단

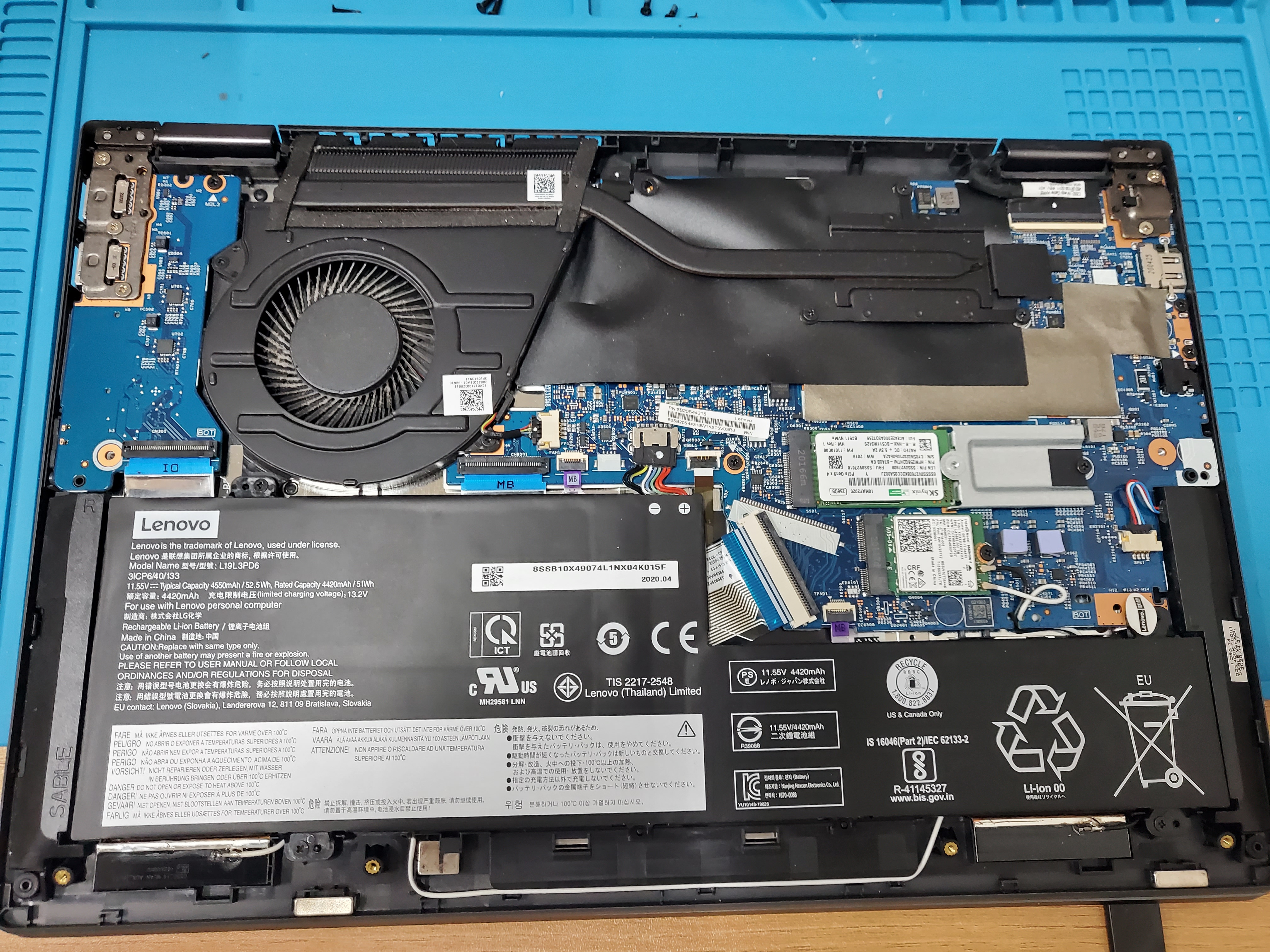

정확한 원인 파악을 위해 하판 케이스를 분리했습니다. 노트북 수리의 기본은 항상 '배터리 커넥터 분리'에서 시작됩니다. 전류가 흐르는 상태에서 점검을 하다가 자칫 다른 회로까지 쇼트(Short)가 발생할 수 있기 때문입니다.

육안 점검 및 멀티미터 측정

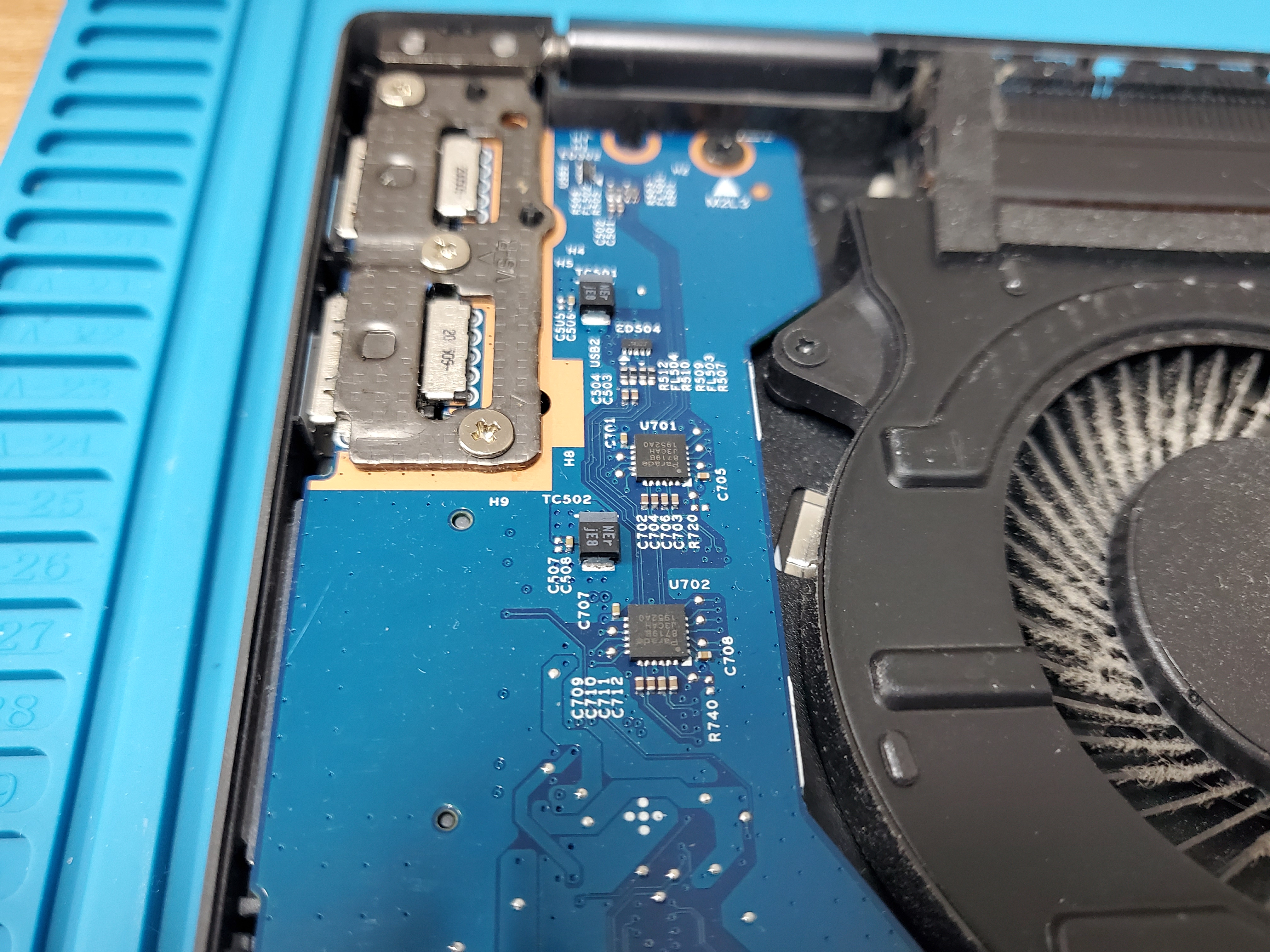

메인보드를 살펴보니 육안상으로는 큰 타거나 부식된 흔적이 보이지 않았습니다. 하지만 멀티미터를 이용해 DC-IN 단자부터 전압을 측정해 나가는 과정에서 이상 지점을 발견했습니다.

1. 어댑터 입력단(19V~20V): 정상 입력 확인.
2. 첫 번째 보호 회로: 정상 통과.
3. 메인 전원 라인(B+): 전압이 제대로 형성되지 않고 출렁이는 현상 발견.

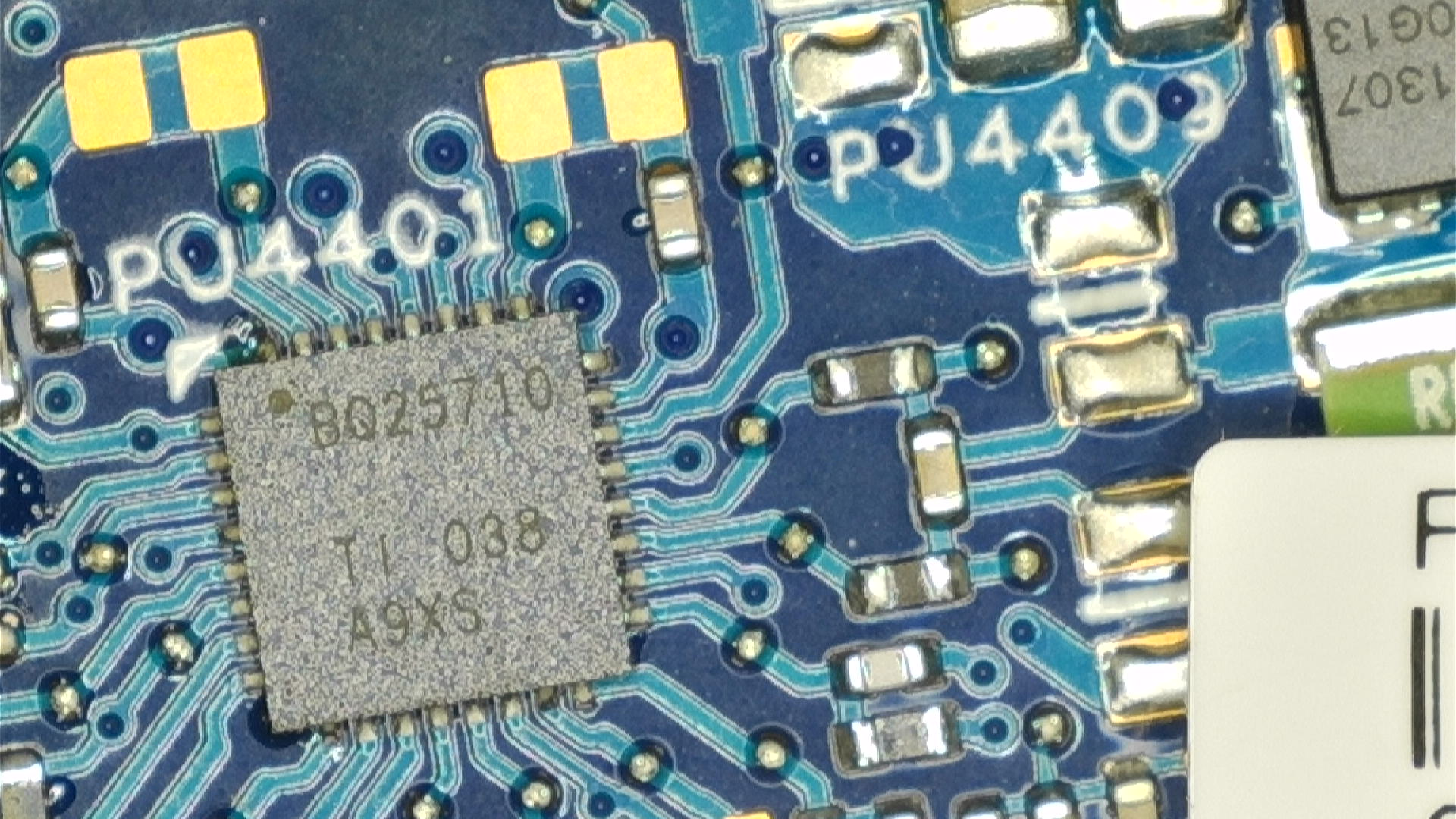

추가적인 회로 추적 결과, 배터리 충전 및 시스템 전원 분배를 담당하는 충전 IC(BQ25710) 주변의 듀얼 모스펫(Dual MOSFET) 소자가 쇼트 상태인 것을 확인했습니다.



3. 고장 원인 분석: 듀얼 모스펫(Dual MOSFET)이란?

이번 수리의 핵심 부품인 듀얼 모스펫은 하나의 칩 안에 두 개의 트랜지스터(MOSFET)가 내장된 부품입니다. 공간 효율이 좋아 최신 노트북 메인보드에 자주 사용되지만, 과전류나 발열에 의해 내부 절연이 파괴되면 전원 라인을 차단해 버리는 고장이 발생하곤 합니다.

현미경으로 확대해 본 결과, 모스펫 표면에 미세한 크랙이나 열 변형의 흔적이 발견되었습니다. 이 부품이 제 역할을 못 하면서 메인보드 전체에 전기가 공급되지 않았던 것이죠.

---

4. 본격적인 수리 과정: 부품 적출 및 교체

고장 부위를 특정했으니 이제 본격적인 교체 작업을 진행합니다. 이 과정은 매우 정밀한 SMD(Surface Mount Device) 납땜 기술이 필요합니다.

단계별 수리 공정

1. 플럭스 도포: 납의 용융을 돕고 패턴 손상을 방지하기 위해 고품질 플럭스를 도포합니다.

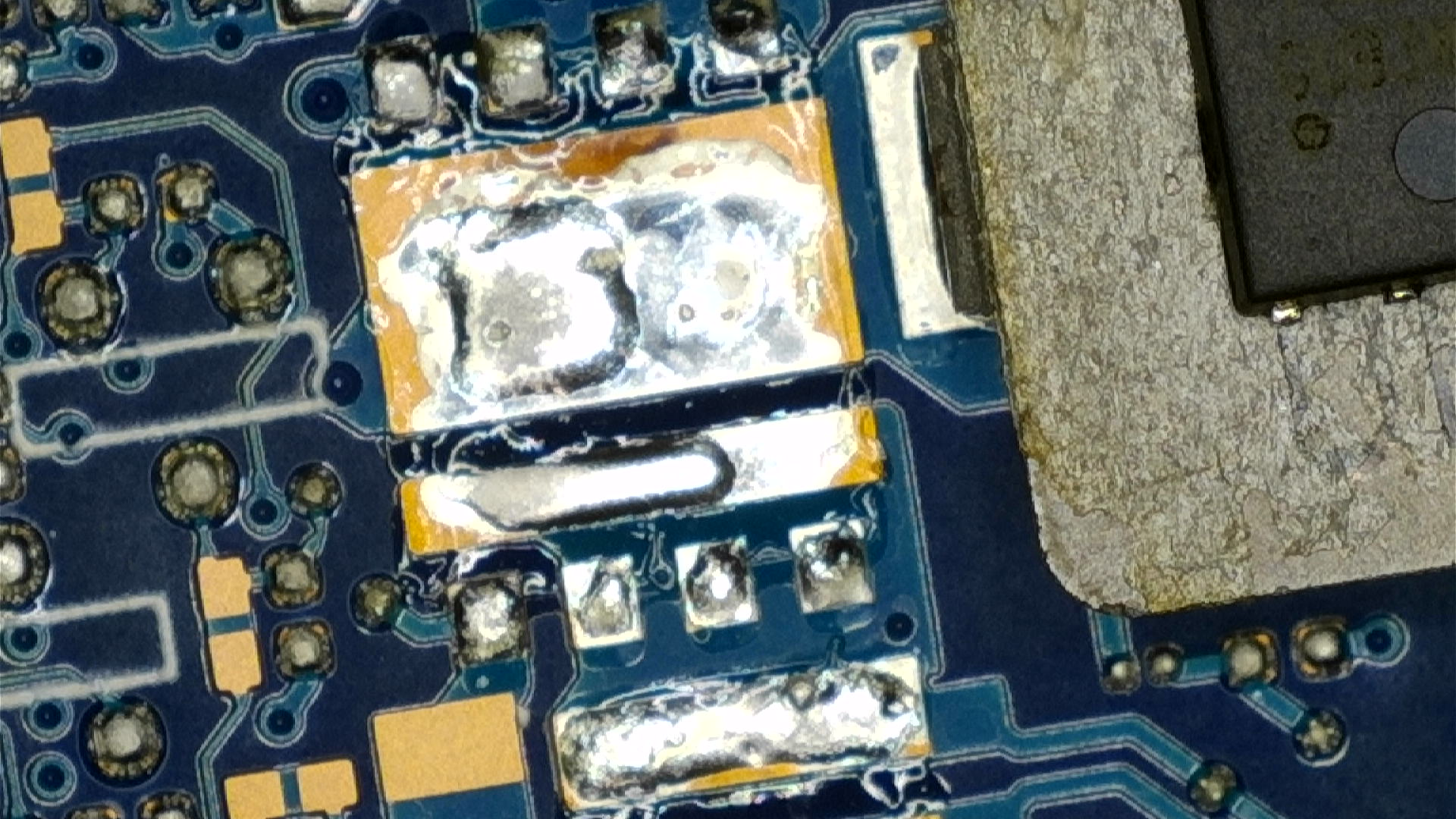

2. 열풍기(Hot Air Gun) 작업: 약 350~380도의 적정 온도로 설정하여 고장 난 모스펫을 안전하게 제거합니다. 이때 주변의 플라스틱 커넥터나 작은 저항들이 날아가지 않도록 주의가 필요합니다.

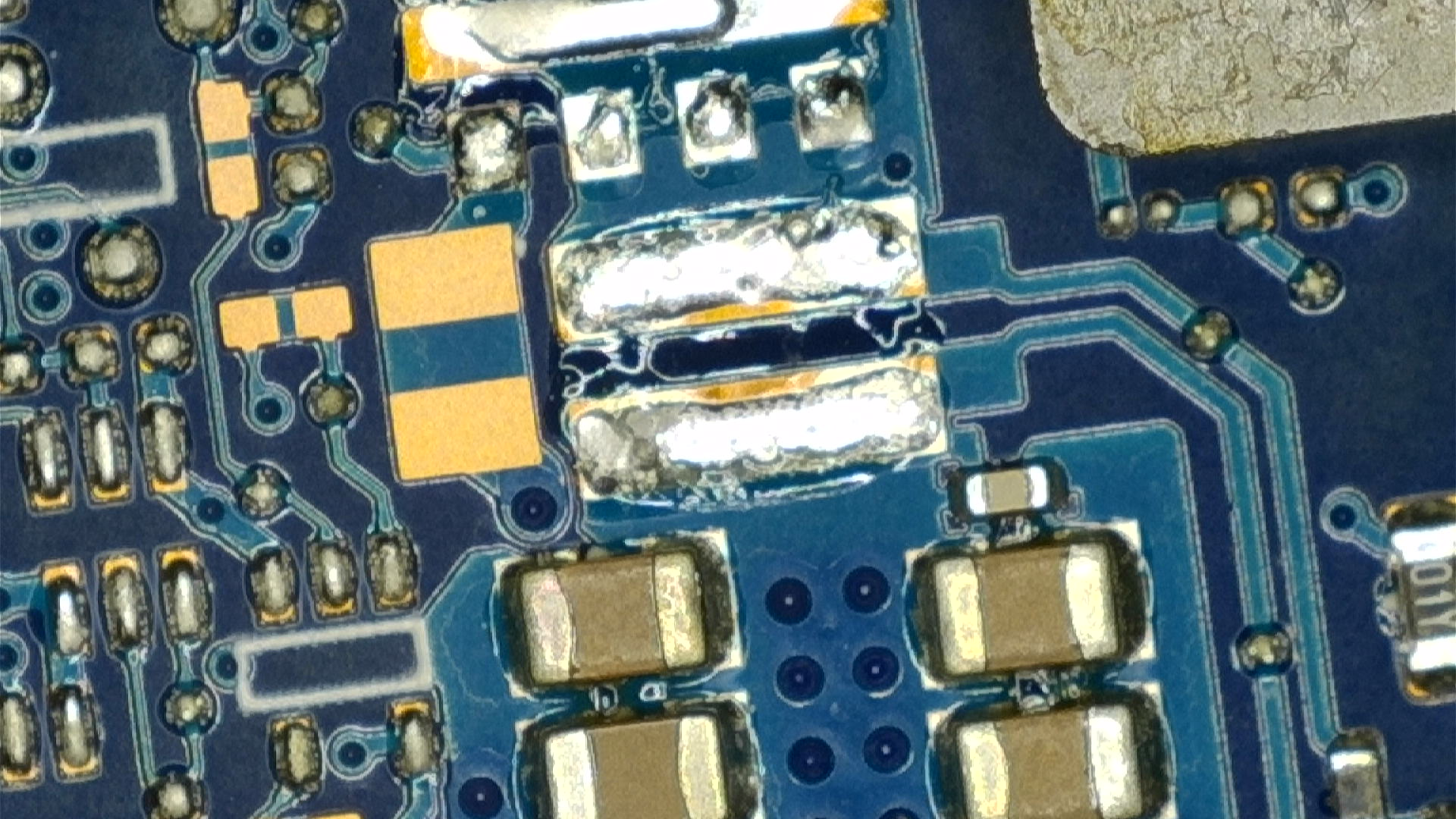

3. 패턴 정리: 부품이 제거된 자리에 남아있는 잔납을 솔더 위크(Solder Wick)로 깔끔하게 정리합니다.
4. 새 부품 실장: 동일 규격의 신품 듀얼 모스펫을 정확한 방향(1번 핀 위치 확인)에 맞춰 안착시킨 후 다시 열풍기로 솔더링을 진행합니다.
5. 세척: 작업 부위에 남은 플럭스 찌꺼기를 전용 세척액으로 제거하여 향후 부식을 방지합니다.

5. 수리 완료 및 테스트

부품 교체 후, 다시 멀티미터로 저항치를 측정하여 쇼트 값이 사라졌는지 확인했습니다. 다행히 정상 범위의 저항값이 측정되었습니다.

단계별 테스트 결과

• 1단계(전류 측정): 파워 서플라이 연결 시 대기 전류(Standby Current)가 정상 범위(약 0.01A~0.03A)로 돌아왔습니다.

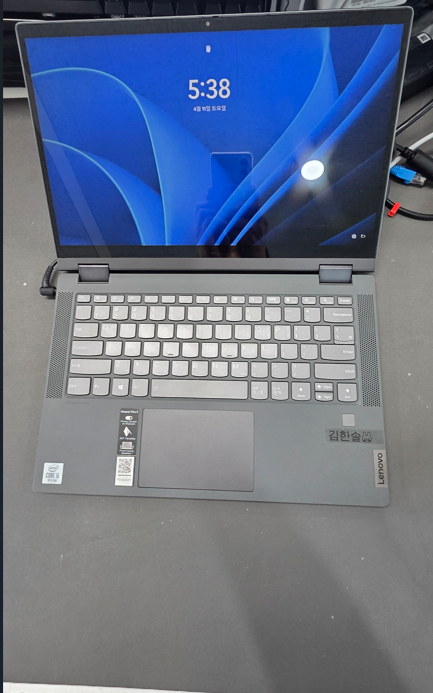

• 2단계(화면 출력): 전원 버튼을 누르자 레노버 로고와 함께 윈도우 잠금 화면이 정상적으로 출력되었습니다. (사진 참조: 5시 38분 정상 부팅 확인)
• 3단계(충전 테스트): 배터리 인식 및 충전 사이클이 정상적으로 올라가는 것을 확인했습니다.
• 4단계(에이징 테스트): 약 3시간 동안 고화질 영상을 재생하며 발열과 전원 안정성을 최종 점검했습니다.

---

6. 결론 및 노트북 관리 팁

레노버 플렉스 5 모델은 성능과 편의성 모두 뛰어나지만, 전원부 회로가 다소 민감한 편입니다. 이번처럼 메인보드 소자 고장이 발생했을 때, 공식 센터에서는 '보드 전체 교체' 판정을 내려 상당한 비용이 발생할 수 있습니다. 하지만 회로 수리를 통해 고장 난 소자만 교체하면 훨씬 경제적인 가격으로 소중한 데이터를 지키며 수리가 가능합니다.

노트북 전원 고장을 예방하려면?

1. 정격 어댑터 사용: 비정품 혹은 규격에 맞지 않는 C타입 충전기 사용은 전원부 쇼트의 원인이 됩니다.
2. 주기적인 내부 청소: 먼지로 인한 발열은 모스펫과 같은 반도체 소자의 수명을 단축시킵니다.
3. 과도한 멀티탭 사용 자제: 전압이 불안정한 환경은 메인보드에 무리를 줄 수 있습니다.

노트북 전원이 갑자기 켜지지 않는다면 당황하지 마시고, 전문 수리점을 통해 정확한 진단을 받아보시는 것을 추천드립니다. 이상으로 레노버 아이디어패드 플렉스 5 전원 무 증상 수리기를 마칩니다.

---

수리 모델: Lenovo Ideapad Flex 5 14IIL 수리 내용: 메인보드 듀얼 모스펫 교체 및 전원 회로 복구 수리 시간: 약 1.5시간 (진단 포함)

궁금하신 점이나 비슷한 증상으로 고민 중이신 분들은 댓글로 문의해 주세요! 감사합니다.
