안녕하세요! 리페어테크입니다. 오늘은 전원 인가 불량으로 입고된 레노버 아이디어패드(Lenovo IdeaPad) Slim 5 모델의 메인보드 회로 수리 과정을 상세히 공유해 드리고자 합니다. 노트북 전원 불량은 단순히 어댑터 문제부터 메인보드 내부의 복잡한 소자 결함까지 원인이 매우 다양합니다. 이번 사례는 회로 분석을 통해 PWM Dual MOSFET의 물리적 손상과 BIOS 데이터 오류를 동시에 해결한 고난도 작업이었습니다.
1. 초기 증상 점검 및 분해

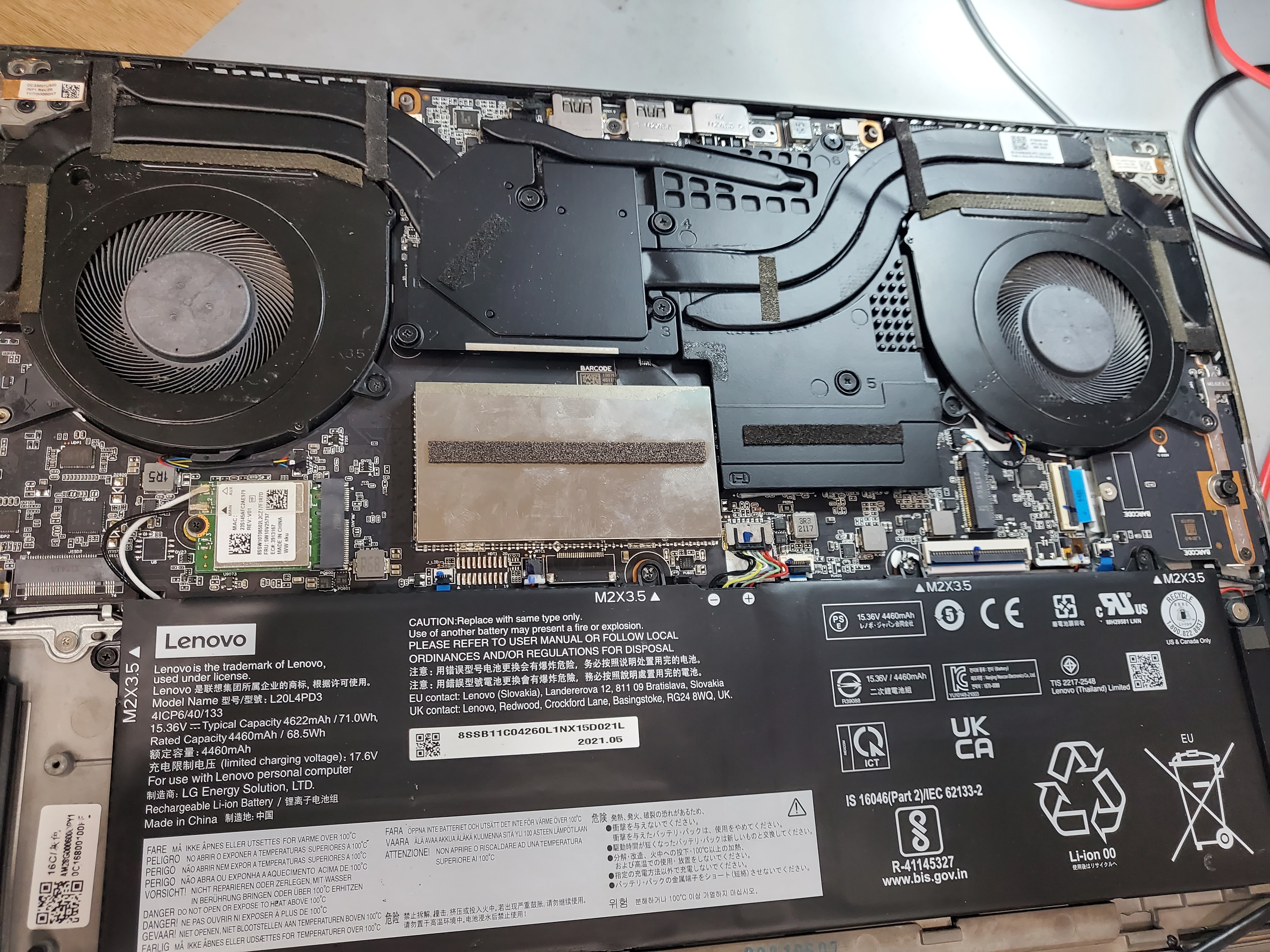

먼저 노트북의 상태를 확인했습니다. 어댑터를 연결해도 충전 LED가 점등되지 않으며, 전원 버튼을 눌러도 아무런 반응이 없는 'Dead' 상태였습니다. 내부 쇼트(Short) 가능성을 염두에 두고 하판을 분해하여 메인보드 점검을 시작했습니다.
- 배터리 연결 해제: 모든 수리의 기본은 전류 차단입니다. 커넥터를 안전하게 분리합니다.
- 육안 검사: 메인보드 소자 중 타버린 흔적이나 부식된 부위가 있는지 확인합니다.
2. 회로 분석 및 고장 원인 파악

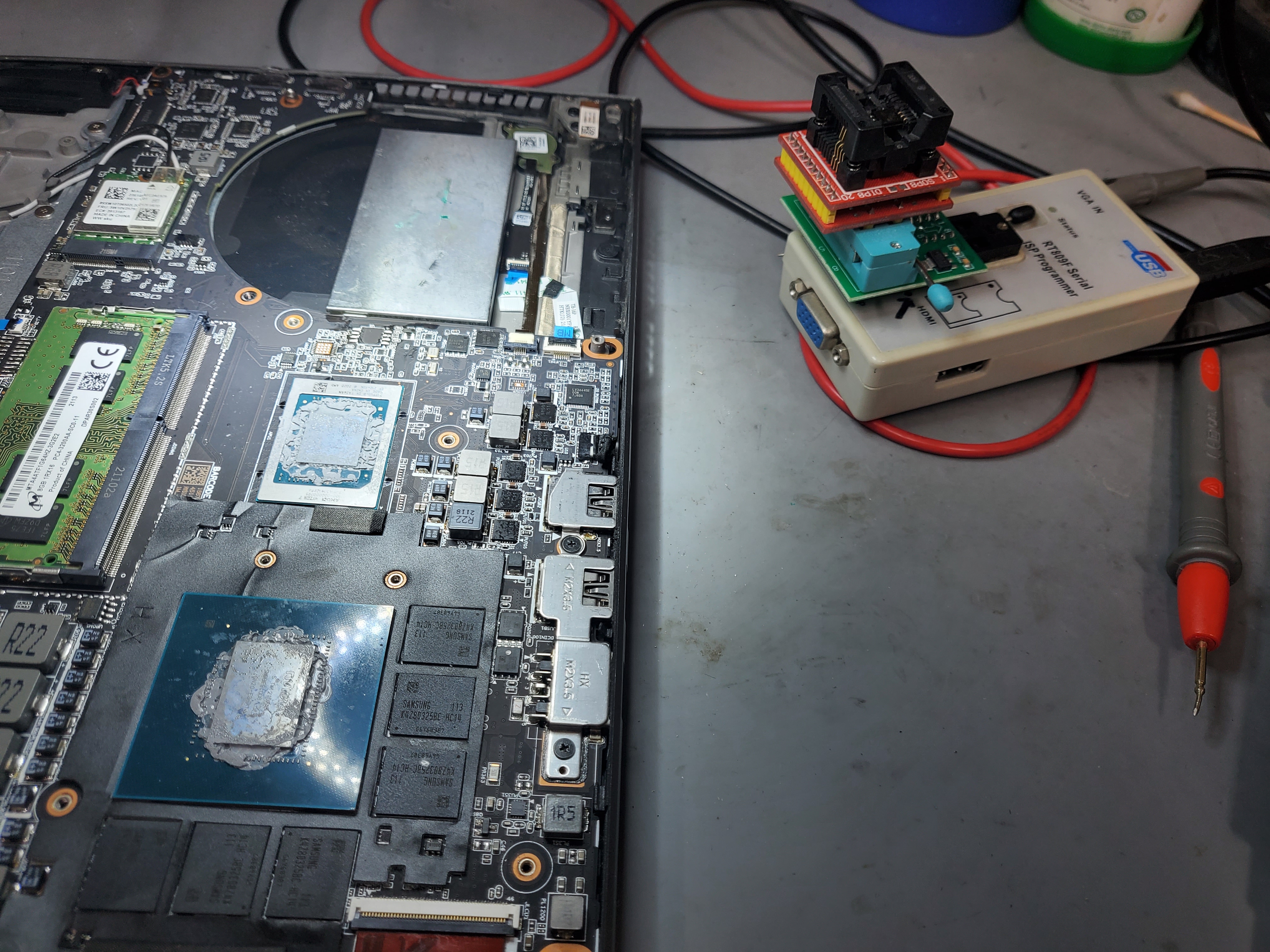

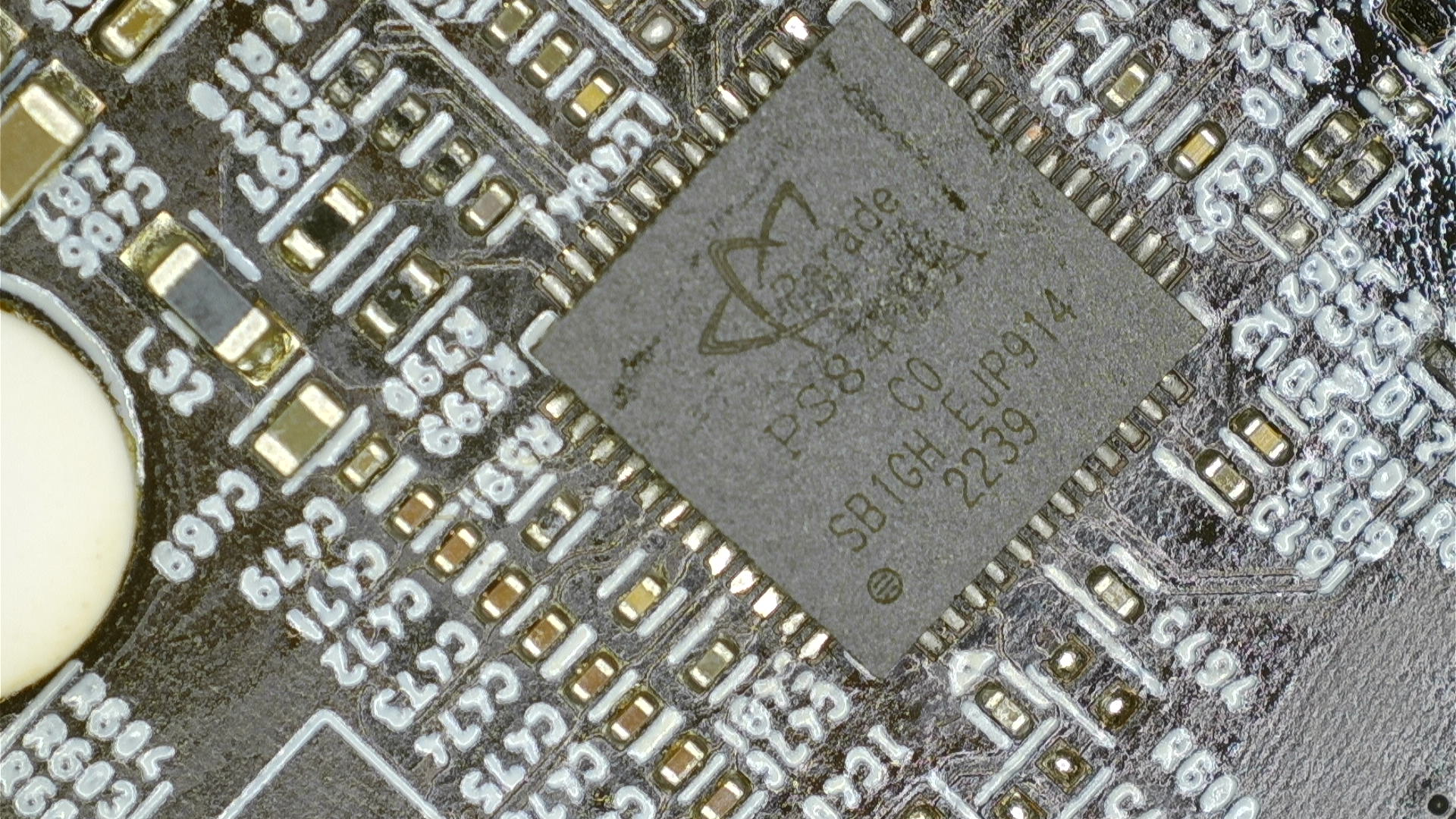

멀티미터를 이용해 전원 입력단(DC-IN)부터 19V 라인을 추적했습니다. 점검 결과, 전원 관리 칩셋 주변의 PWM Dual MOSFET 소자에서 정상적인 전압 출력이 이루어지지 않는 것을 확인했습니다.
PWM(Pulse Width Modulation) MOSFET은 전압을 조절하여 메인보드의 각 파트에 필요한 전력을 공급하는 핵심 스위칭 소자입니다. 이 소자가 쇼트되거나 파손되면 전류 흐름이 차단되어 전원이 전혀 들어오지 않게 됩니다.
또한, 전원 라인을 복구한 후에도 시스템이 부팅 로직에 진입하지 못하는 증상이 발견되었습니다. 이는 전원부 고장 당시 발생한 서지(Surge) 전압이 BIOS IC 내부 데이터를 손상시켰을 가능성이 큼을 시사합니다.
3. 주요 부품 교체 작업

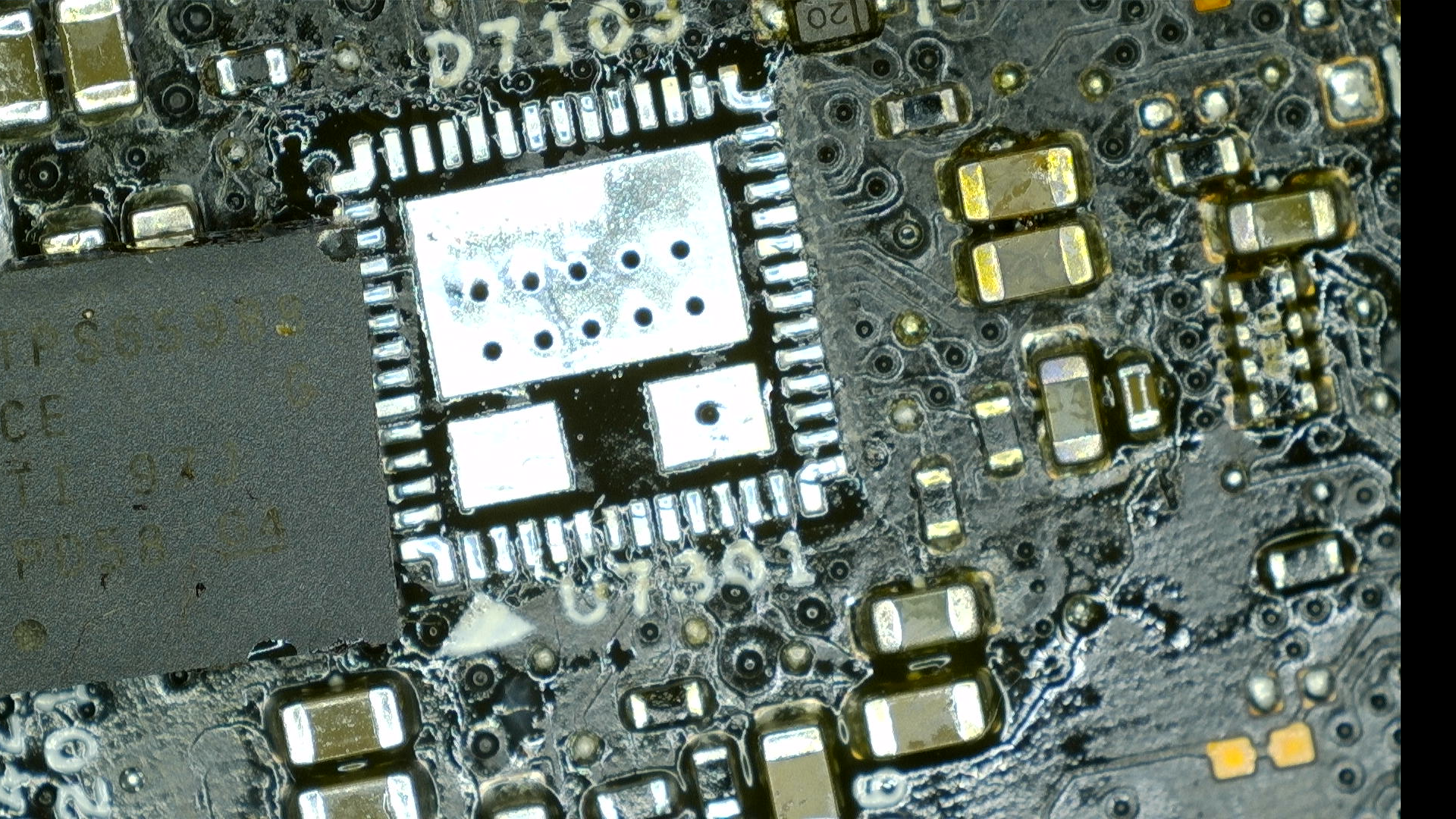

① PWM Dual MOSFET 교체
손상된 MOSFET을 제거하기 위해 열풍기를 사용하여 정밀한 솔더링 작업을 진행했습니다.
- 부품 적출: 주변 소자에 열 손상이 가지 않도록 캡톤 테이프로 마스킹 후 기존 소자를 제거합니다.
- 새 소자 안착: 동일 규격의 정품 Dual MOSFET을 실장합니다. 접합면이 작으므로 냉납이 생기지 않도록 현미경을 통해 꼼꼼히 확인했습니다.
② BIOS IC 교체 및 펌웨어 플래싱

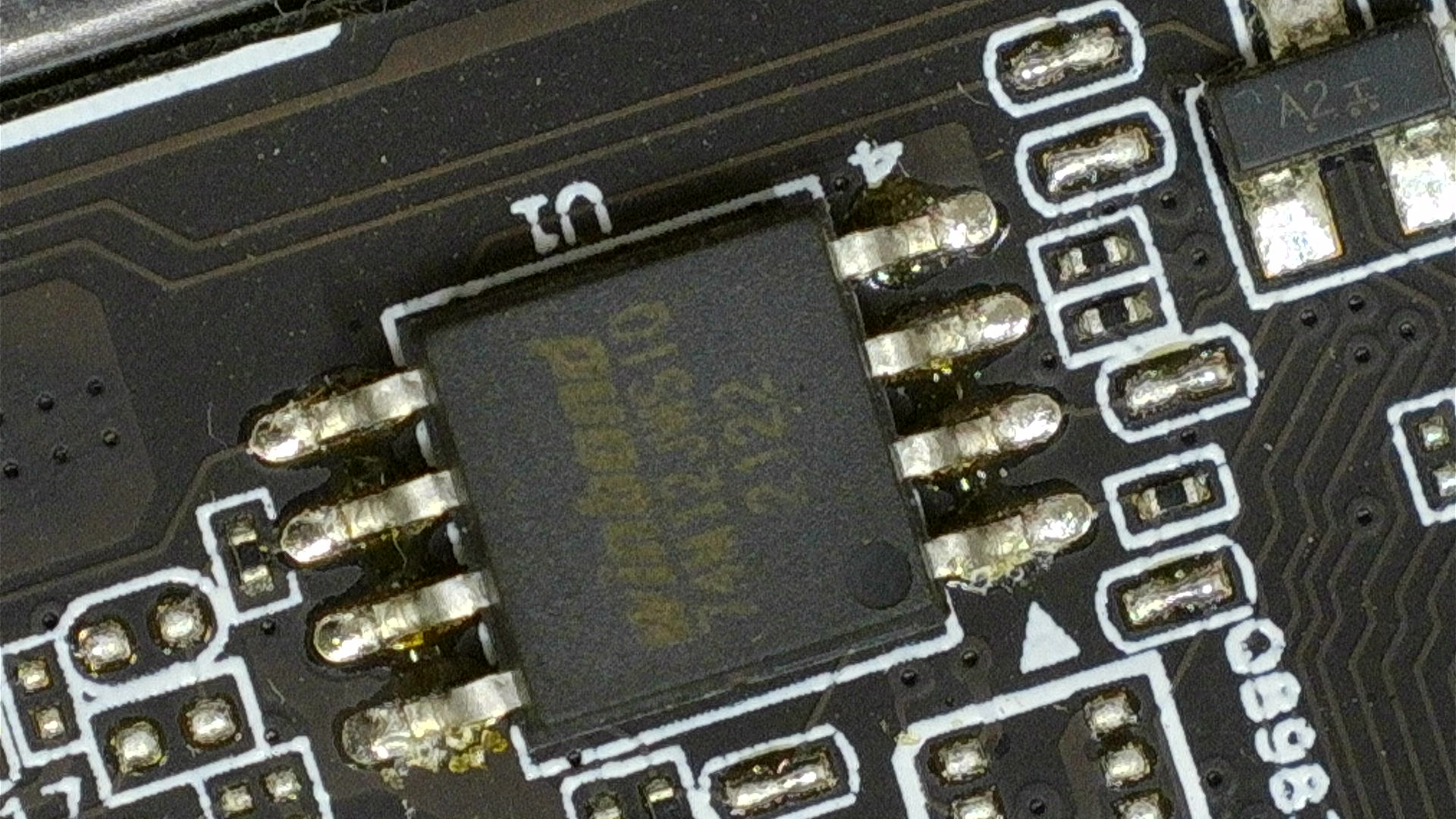

기존 BIOS IC인 Winbond 25Q128 계열 소자를 추출하여 상태를 점검했습니다. 데이터 오염이 확인되어 새로운 IC로 교체하고, 해당 모델의 클린(Clean) ME 데이터가 포함된 순정 펌웨어를 라이팅했습니다.

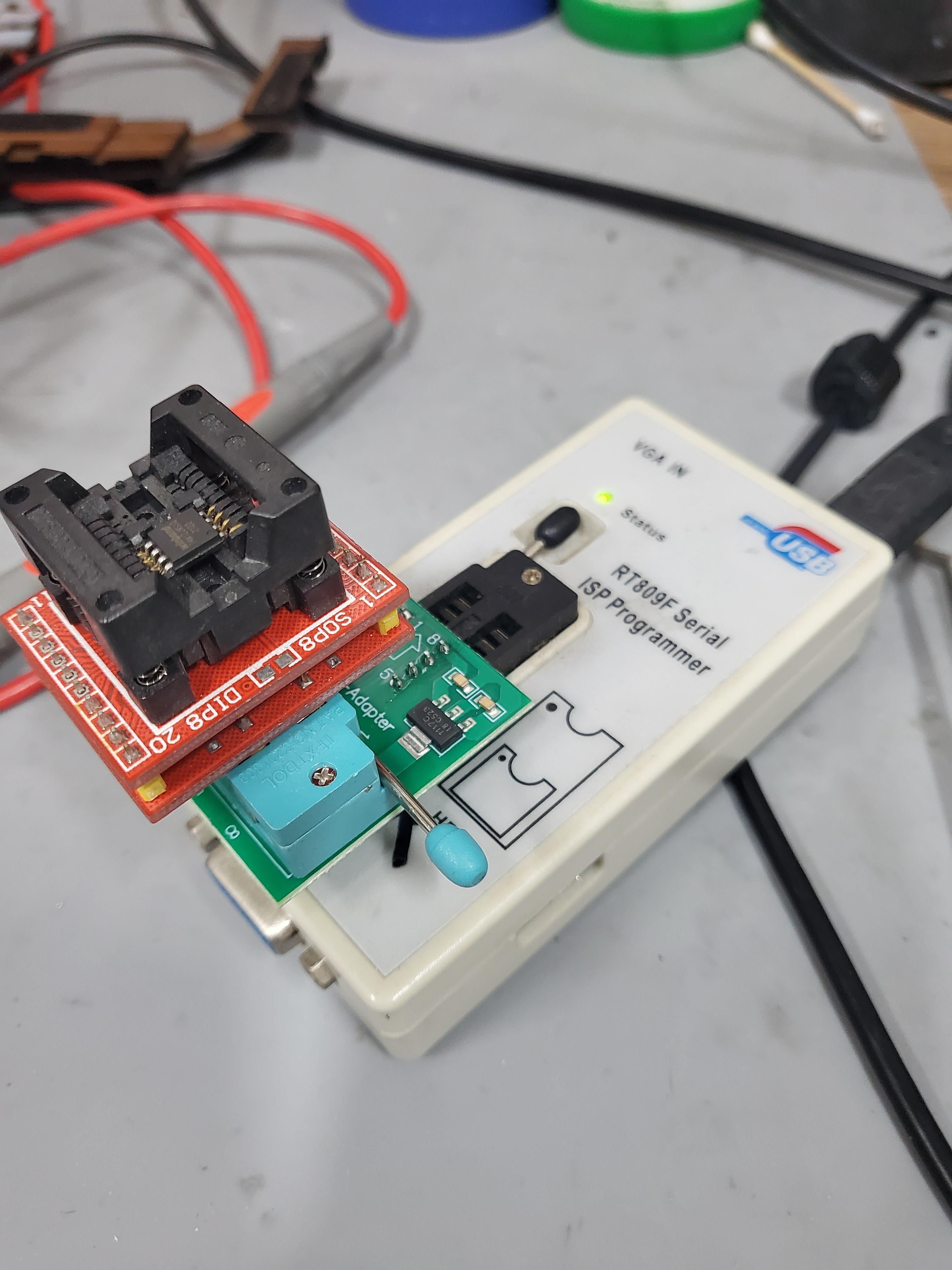

- RT809F Programmer 활용: ISP 프로그래머를 사용하여 정확한 주소값에 펌웨어를 기록합니다.
- IC 실장: 프로그래밍이 완료된 IC를 다시 메인보드의 U1 위치에 실장합니다.
4. 수리 결과 및 테스트
모든 소자 교체를 마친 후, 서멀구리스를 재도포하고 히트싱크를 조립했습니다. 이후 단계별 테스트를 진행했습니다.
- 전류 소모량 확인: 파워 서플라이 연결 시 대기 전류가 정상 범위(0.01A 내외)로 돌아온 것을 확인했습니다.
- 부팅 테스트: 전원 버튼을 누르자 레노버 로고가 출력되며 바이오스 셋업 화면으로 진입했습니다.
- OS 진입 및 안정성 검사: 윈도우 부팅 후 CPU 및 GPU 부하 테스트를 통해 교체한 MOSFET이 발열을 잘 견디는지, 전압 출력이 안정적인지 최종 점검했습니다.
5. 수리 후기 및 주의사항
노트북 전원 불량 수리는 단순히 부품을 바꾸는 것을 넘어, 회로의 흐름을 이해하는 것이 핵심입니다. 이번 수리는 하드웨어적인 MOSFET 교체와 소프트웨어적인 BIOS 복구가 동시에 이루어져야 했던 사례로, 전문 장비와 기술력이 필수적이었습니다.
Tip: 노트북이 갑자기 켜지지 않는다면 강제로 전원을 계속 켜려고 시도하지 마세요. 쇼트된 상태에서 반복적인 전원 인가는 메인 CPU나 GPU까지 손상시킬 수 있습니다.
저희 리페어테크는 회로 레벨의 정밀 수리를 통해 고가의 메인보드 교체 비용을 절감해 드리고 있습니다. 동일한 증상으로 고민 중이시라면 언제든 문의해 주세요!
작성자: 리페어테크 (IT 하드웨어 수리 전문가) 주요 업무: 노트북 메인보드 수리, BIOS 플래싱, 데이터 복구, 회로 분석 등
