레노버 요가 Slim 7 Carbon (13ITL5) C타입 충전 불량 및 전원 무 반응 완벽 수리(공식서비스센터 메인보드 교체 안내)

안녕하세요 IT 기기 회로수리전문 리페어 테크 입니다. 오늘은 레노버의 초경랑 프리미엄라인업인 요가 Slim 7 Carbon 13ITL5 모델을 사용하시다가 C포트 충전 불량,그로인한 전원무 증상으로 정밀 점검 및 수리과정을 상세히 공유해 드리겠습니다.

사용중 갑자기 노트북이 켜지지 않아서 공식 서비스 센터를 방문하셨습니다. 메인보드 불량으로 판정되었고 메인보드 교체비용이 상상을 초월할정도로 많이 발생 되었는데요 이번 포스팅을 통해서 원인분석과 해결과정을 확인해 보시기 바랍니다.



1. 입고 증상 및 기초 점검

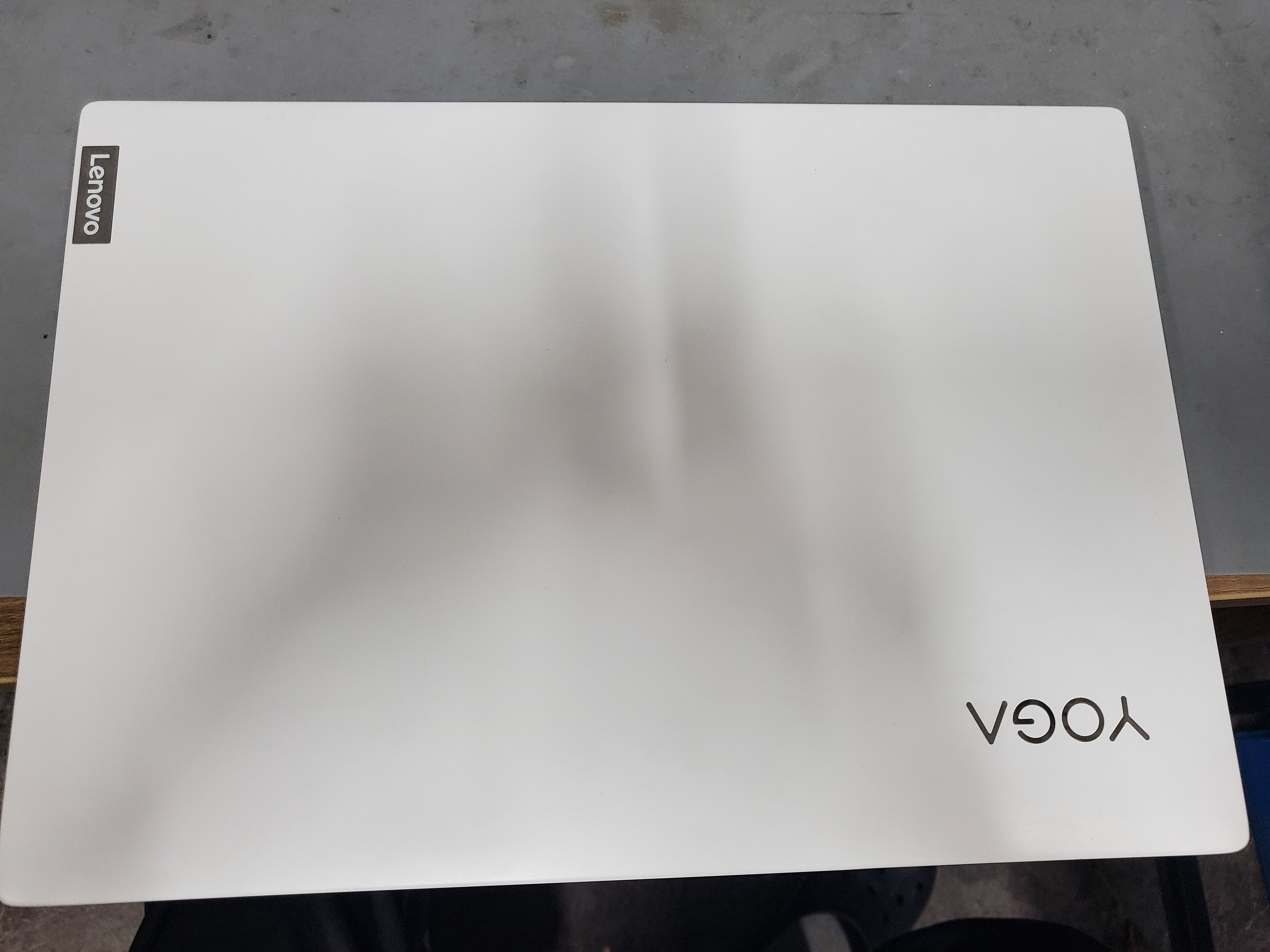

입고된 Yoga Slim 7 Carbon 기기는 사용 중 갑자기 전원이 꺼진 뒤, 정품 충전기를 연결해도 아무런 반응이 없는 상태였습니다.

• 모델명: Lenovo Yoga Slim 7 Carbon 13ITL5
• 주요 사양: 11세대 인텔 코어 i7-1165G7, 16GB RAM, OLED 디플레 이
• 증상: 전원 버튼 반응 없음, 충전 LED 미점등, C타입 충전 포트 인식 불가

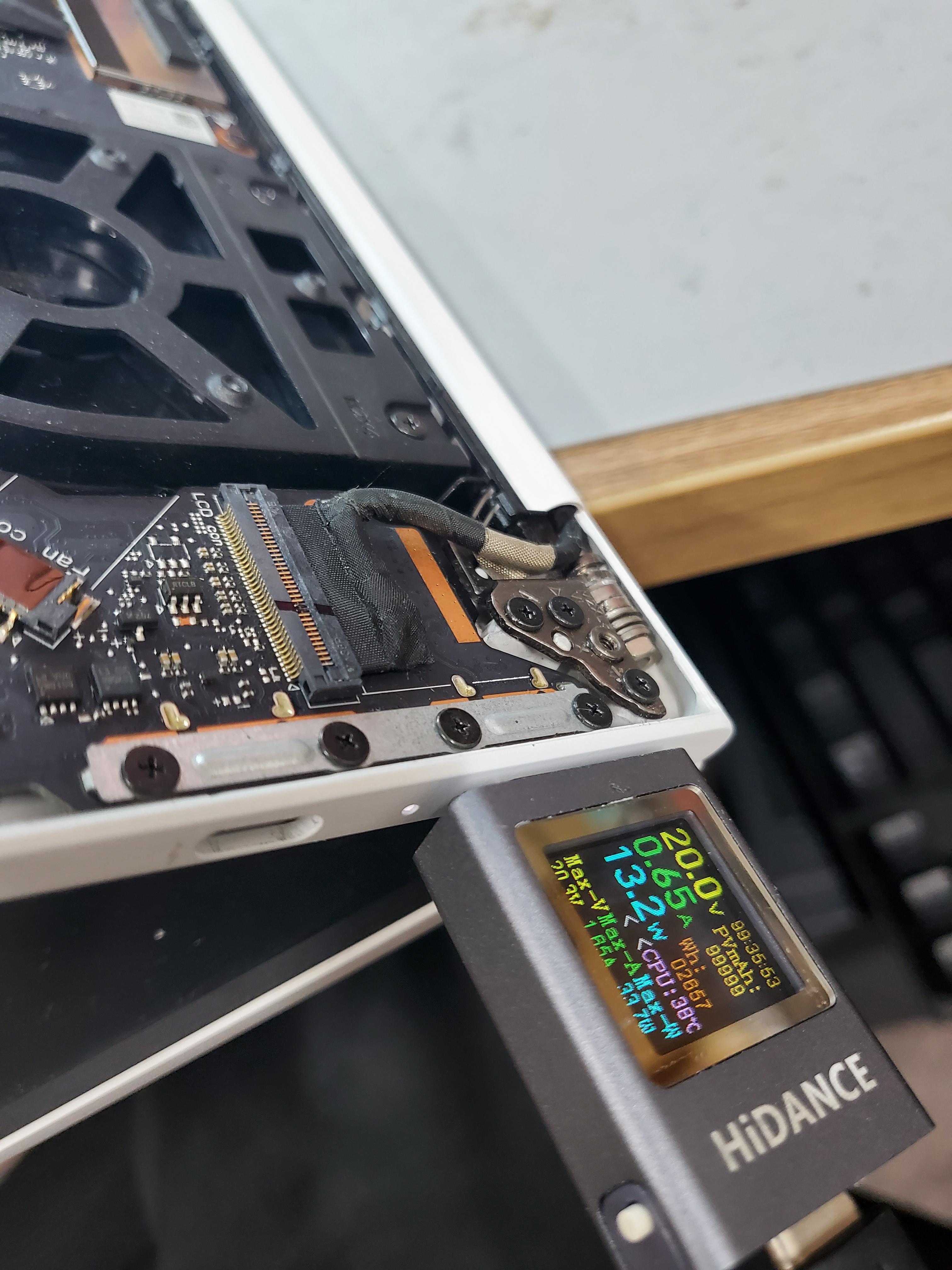

먼저 USB-C 타입 전류 테스터기를 연결하여 인입 전압과 전류를 확인했습니다. 테스트 결과, 20V 고전압 트리거는 정상적으로 이루어지나 전류값이 0.65A ~ 0.74A 수준에서 머물며 부팅 단계로 진입하지 못하는 '전류 고정' 현상이 관찰되었습니다. 이는 메인보드 내부에서 2차 전압으로 변환되는 과정이나 특정 소자의 쇼트(Short) 가능성을 시사합니다.

2. 내부 분해 및 육안 검사

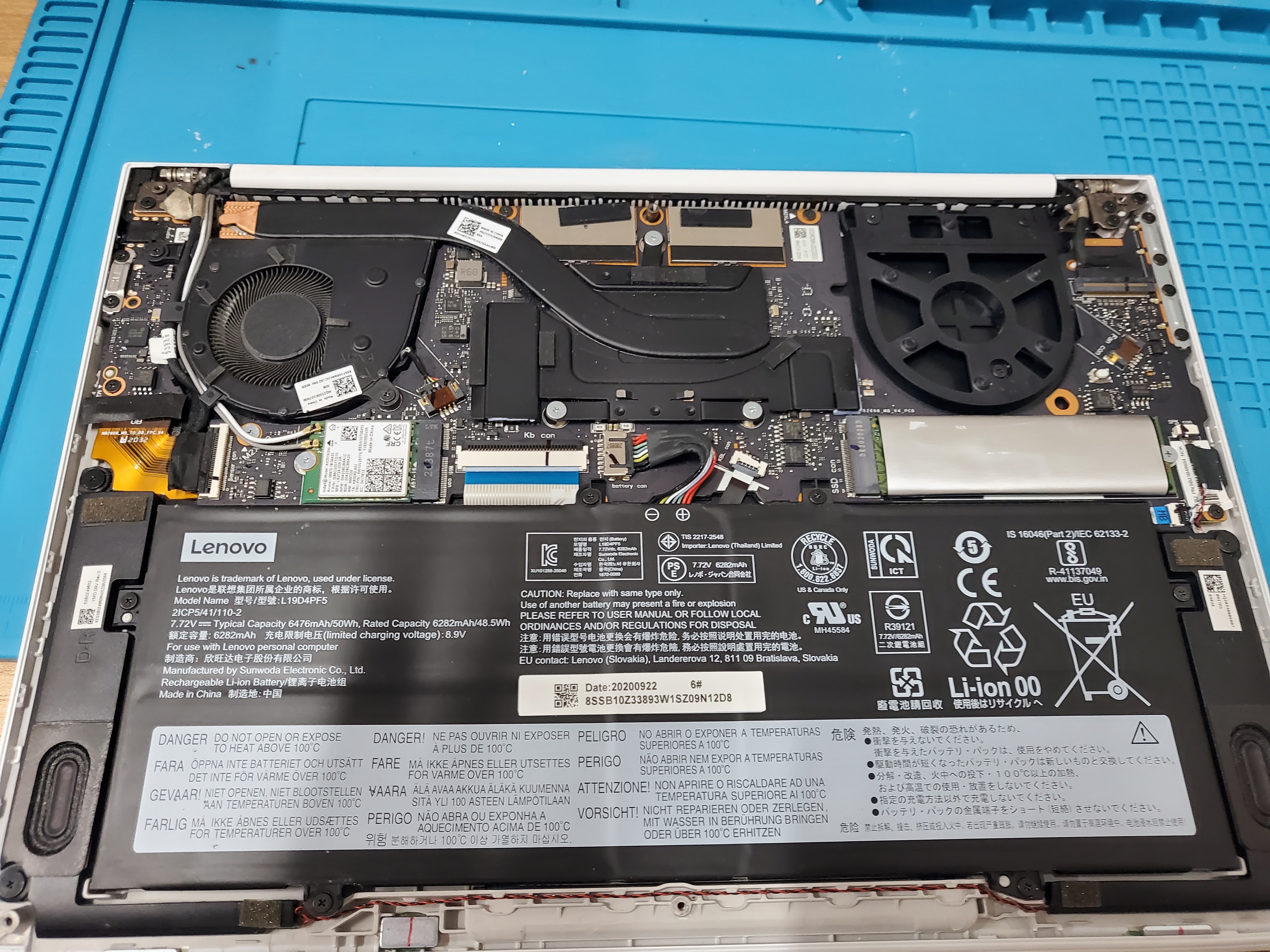

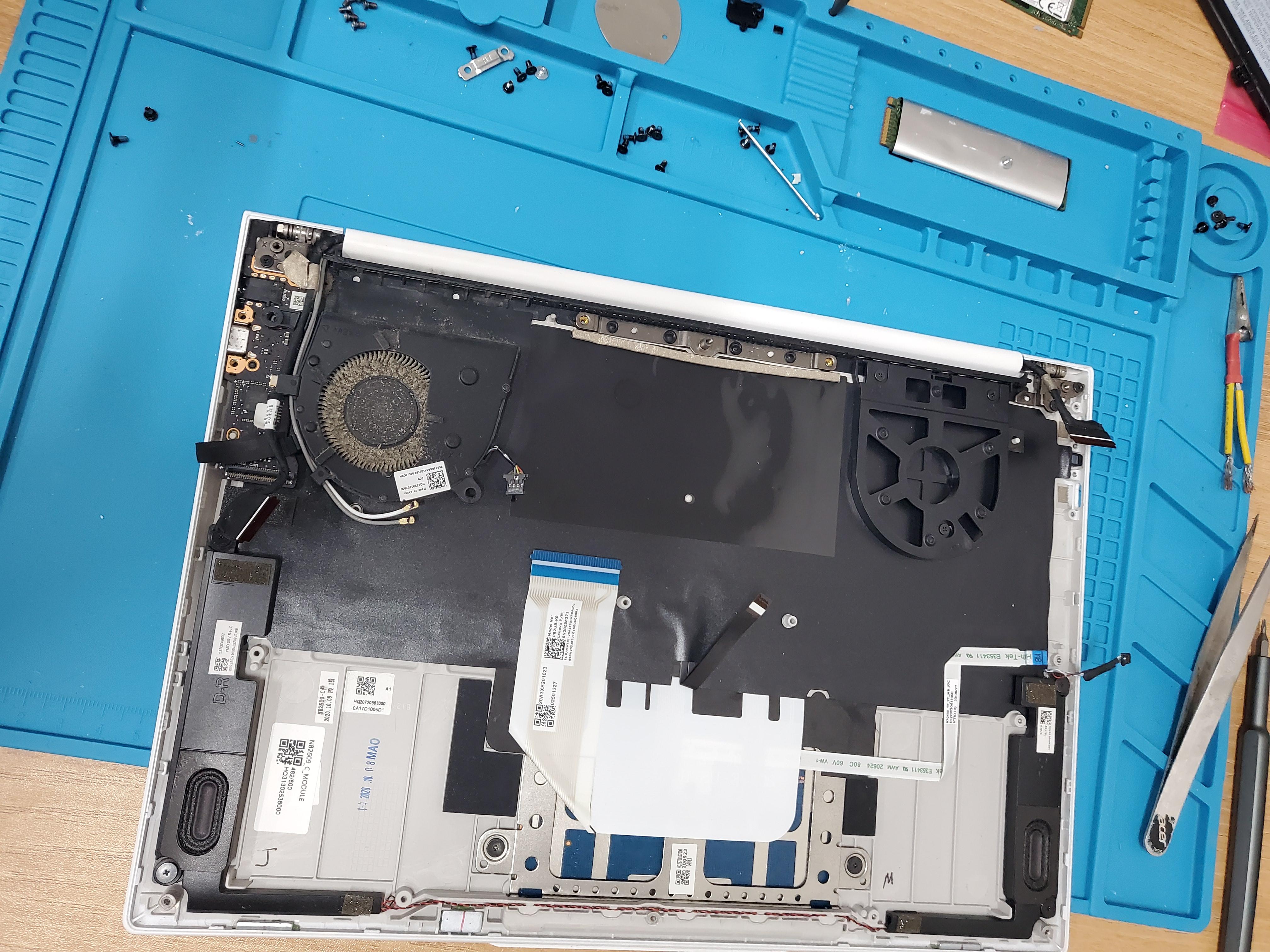

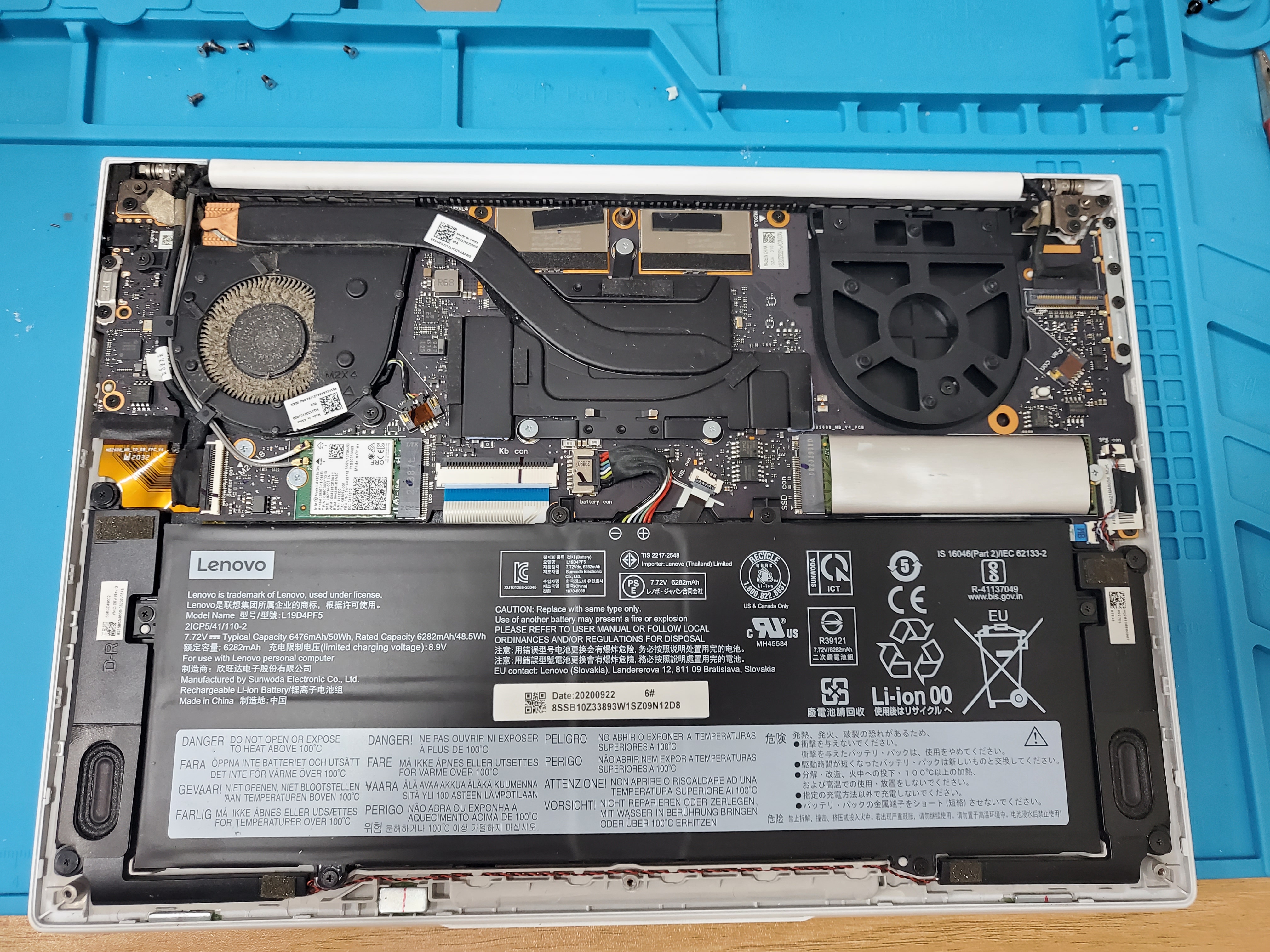

정확한 원인 파악을 위해 하판을 분해하고 메인보드 상태를 살폈습니다. 이 모델은 초경량 설계를 위해 내부 부품이 매우 밀집되어 있으며, 특히 쿨링 팬 주변의 먼지 유입이 상당했습니다.

쿨링 시스템의 오염도 확인

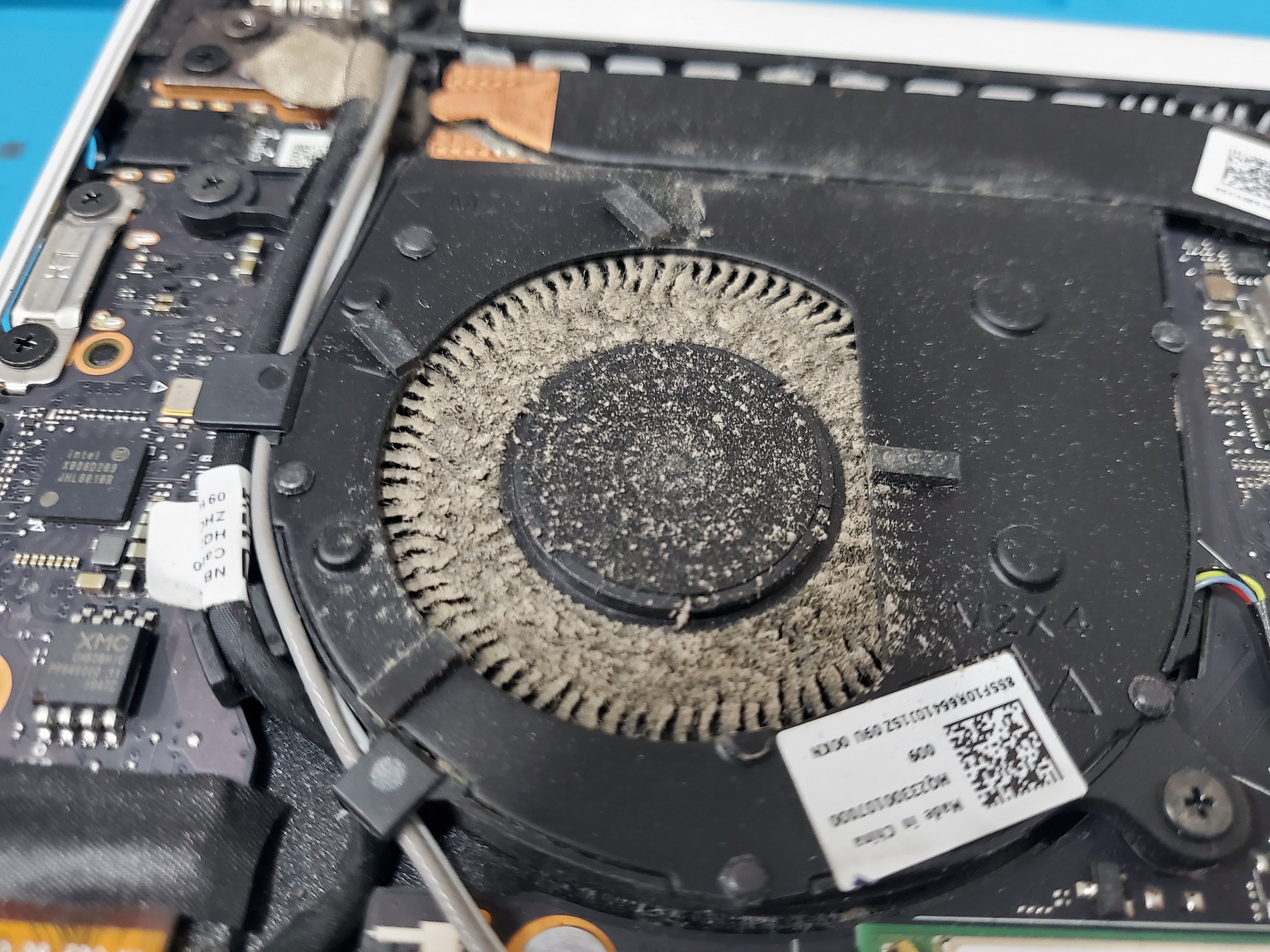

이미지에서 보시는 것처럼 쿨링 팬 블레이드 사이에 먼지가 가득 차 있었습니다. 이는 단순히 발열 문제를 넘어, 미세한 먼지가 습기를 머금으면 소자 간의 미세 쇼트를 유발하거나 열 배출 저하로 인해 전원부 소자(MOSFET)에 무리를 줄 수 있는 요인이 됩니다. 수리 과정에서 초음파 세척 및 팬 클리닝은 필수적으로 병행되었습니다.

3. 회로 정밀 분석 및 수리 과정

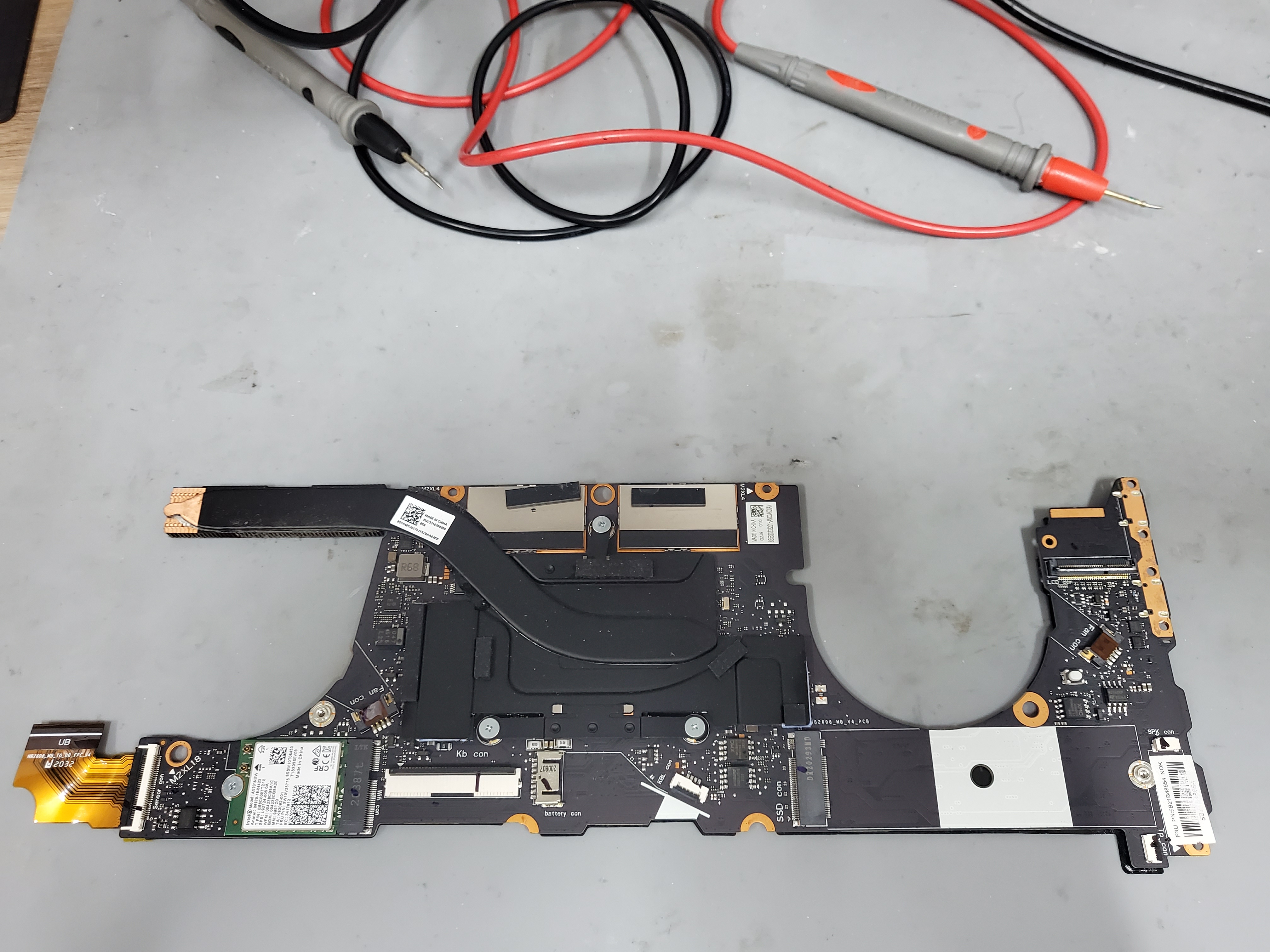

메인보드를 적출하여 본격적인 회로 점검에 들어갔습니다. C타입 충전 방식은 PD(Power Delivery) 컨트롤러 IC와 통신을 통해 5V에서 20V로 전압을 올리는 과정을 거칩니다.

주요 점검 포인트

1. C-Port 커넥터: 물리적인 파손이나 핀 휨 증상이 있는지 확인 (이상 없음).
2. 보호 회로 MOSFET: 입력단에서 메인 라인으로 전압을 넘겨주는 모스펫의 게이트 전압을 측정했습니다.
3. LDO 및 대기 전압: 3.3V/5V 대기 전압이 정상적으로 생성되는지 체크한 결과, 특정 라인에서 저항값이 비정상적으로 낮게 측정되는 것을 확인했습니다.

문제가 된 부분은 충전 회로 근처의 커패시터와 전원 관리 칩셋 주변이었습니다. 회로도(Schematic)를 바탕으로 불량 소자를 찾아내어 교체 작업을 진행했습니다. 고정밀 인두기와 열풍기를 사용하여 주변 소자에 데미지가 가지 않도록 세심하게 작업하는 것이 기술의 핵심입니다.

4. 수리 완료 및 테스트

소자 교체 및 클리닝 작업을 마친 후, 다시 테스터기를 연결했습니다.

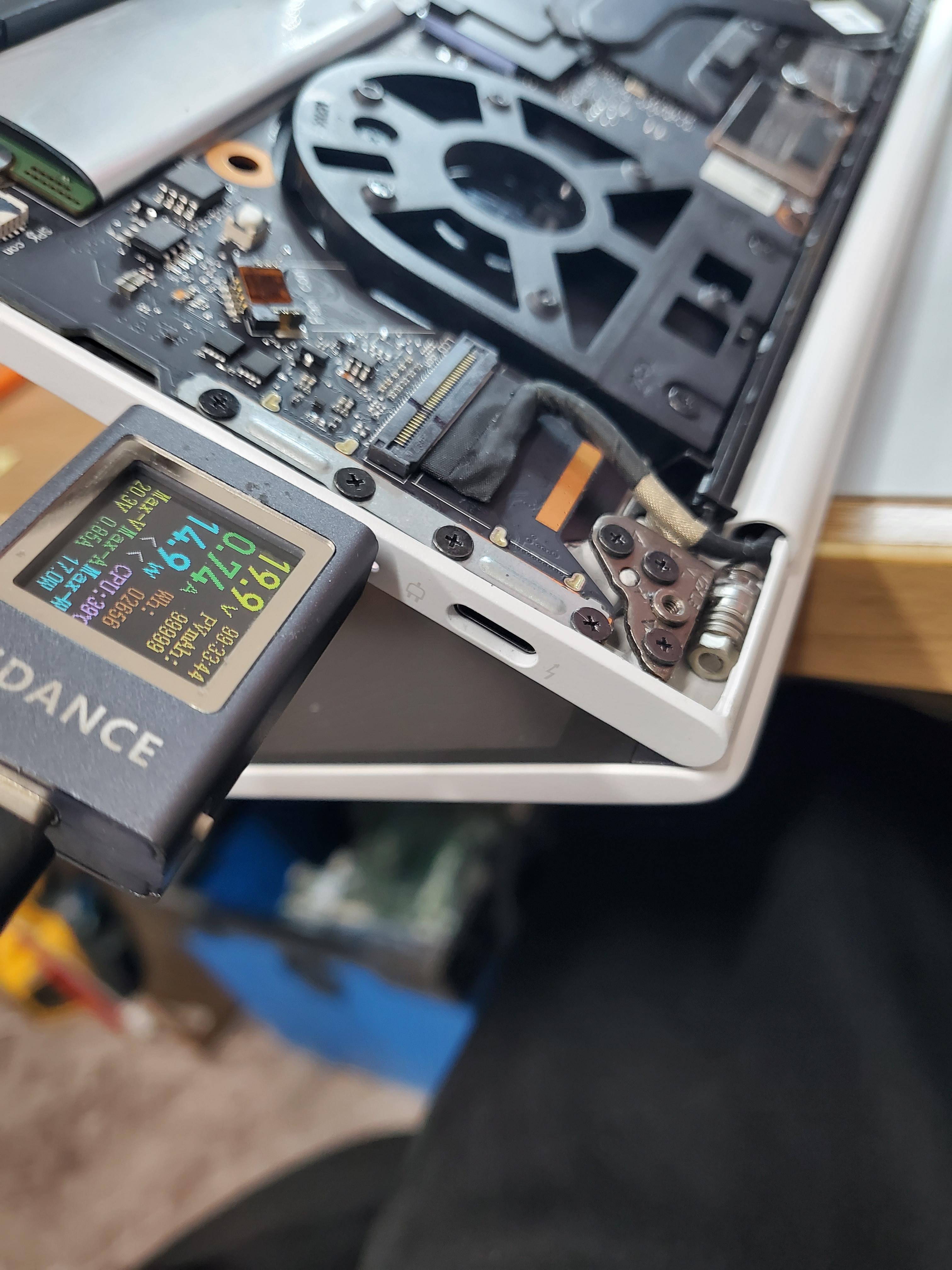

• 수리 후 변화: 초기 20V/0.7A 수준이었던 전류가 부팅 시퀀스를 타면서 2.09A 이상으로 상승하며 정상적인 충전 및 부팅 로직이 작동하기 시작했습니다.

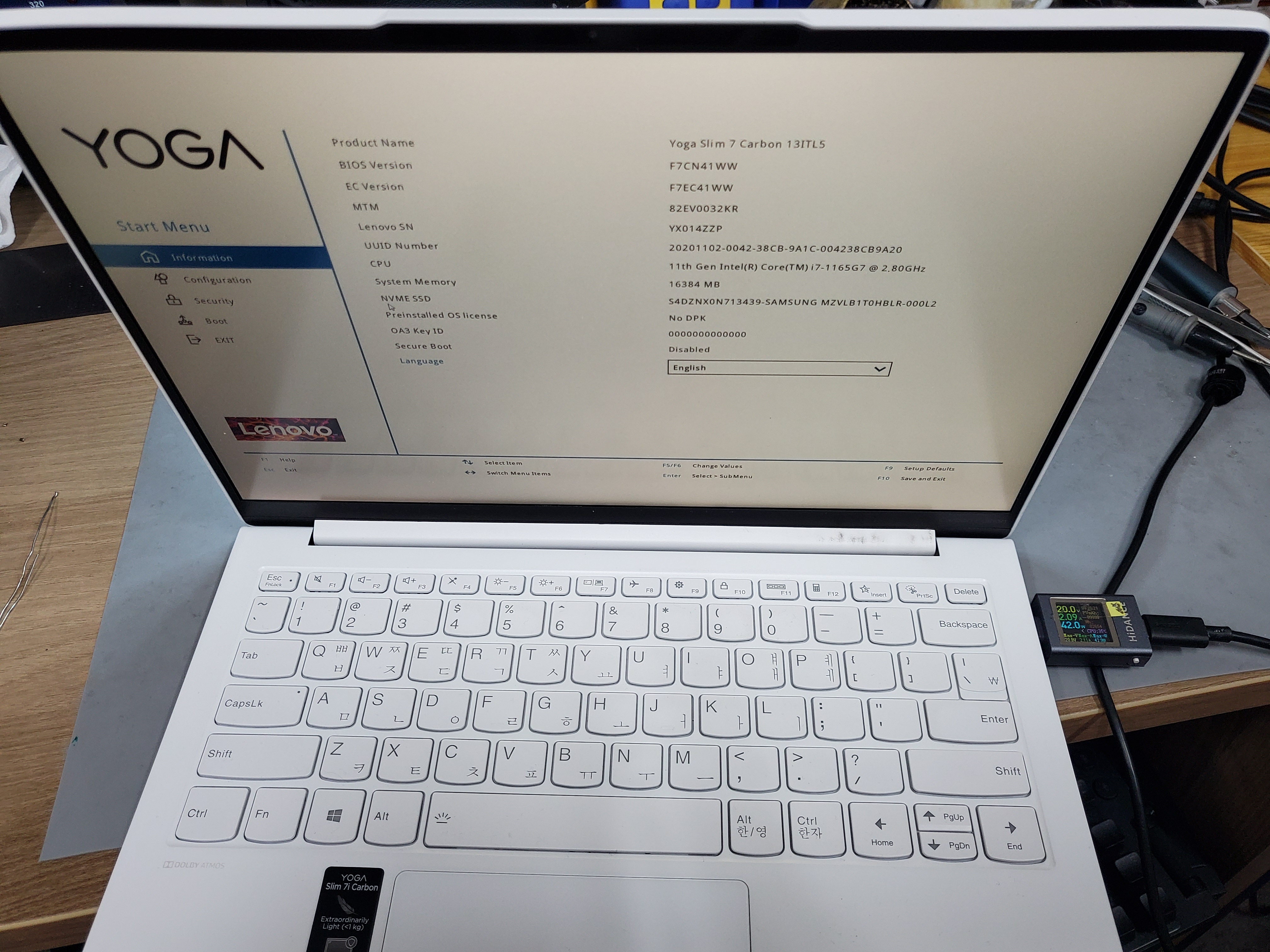

이후 배터리를 연결하고 조립을 완료한 뒤, BIOS(F7CN41WW 버전) 진입을 통해 시스템 정보를 확인했습니다. i7-1165G7 프로세서와 16GB 메모리가 정상 인식되었으며, NVME SSD 역시 안정적으로 체크되었습니다.

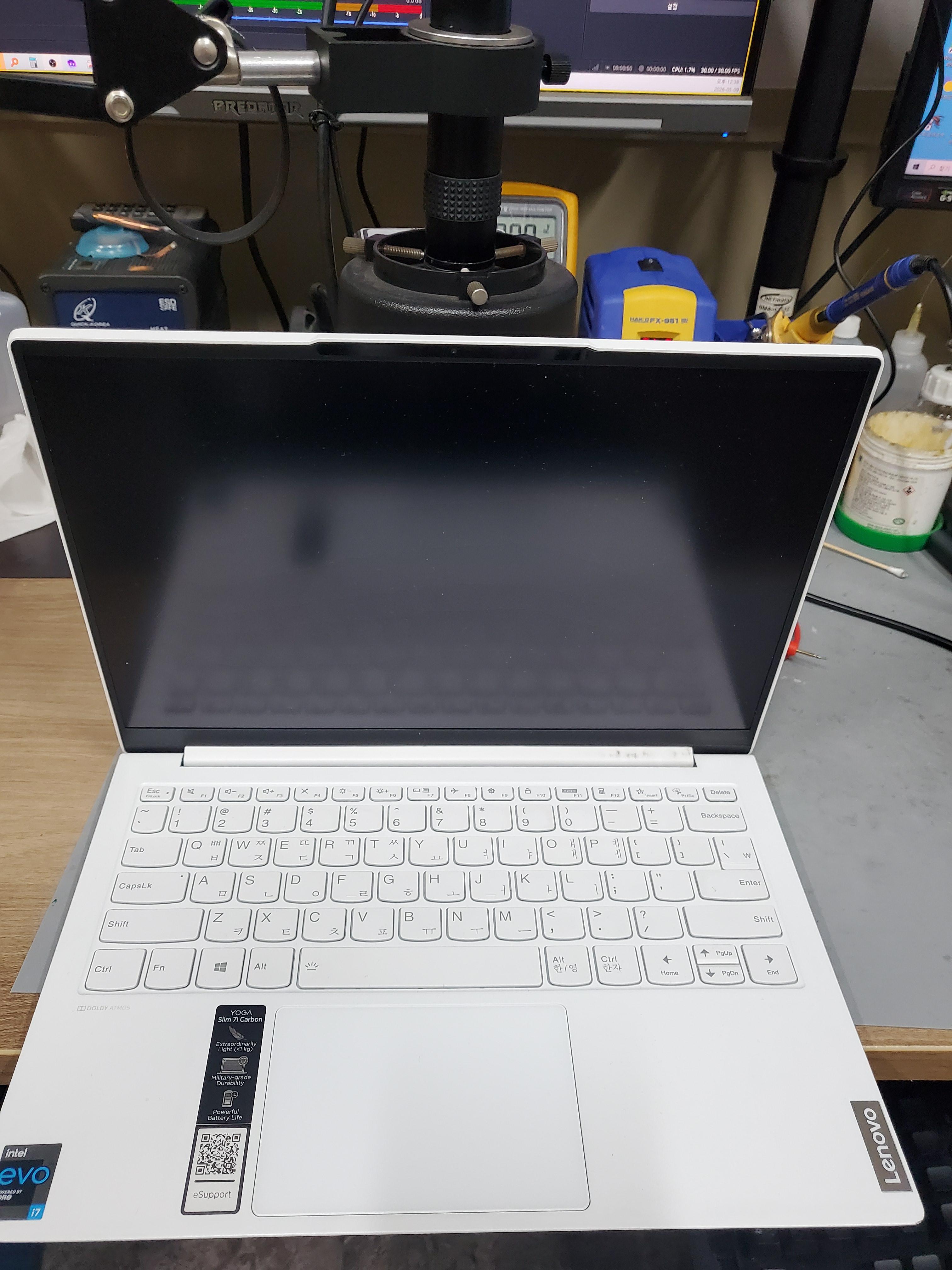

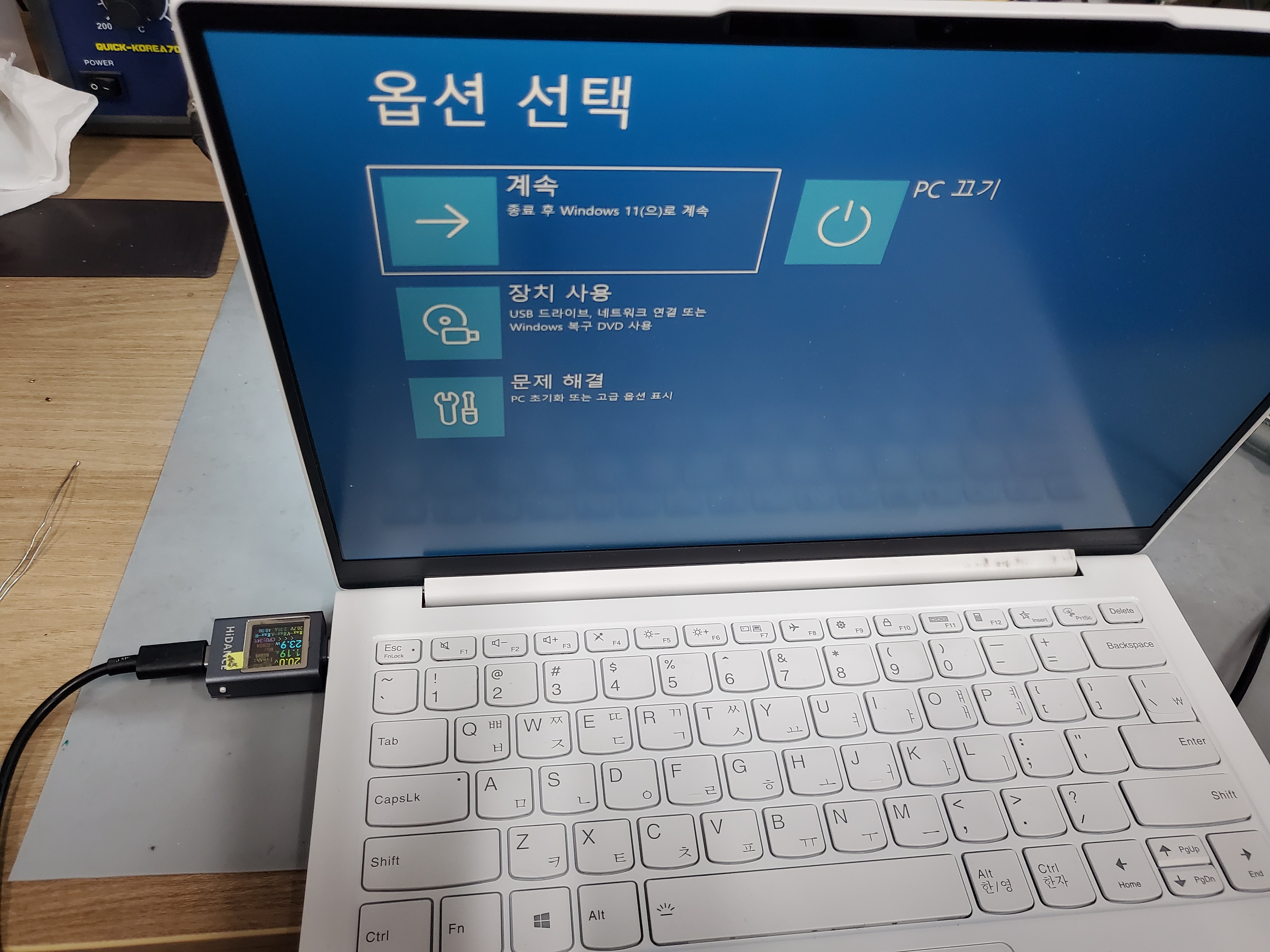

마지막으로 윈도우 복구 모드 및 정상 부팅 테스트를 거쳐 모든 기능(키보드 백라이트, 사운드, Wi-Fi 등)이 완벽하게 작동함을 확인하고 고객님께 인도해 드렸습니다.

---

5. 노트북 관리 팁: 전원 불량을 예방하려면?

노트북 수리 전문가로서 요가 시리즈 사용자분들께 몇 가지 조언을 드립니다.

• 정기적인 내부 청소: 1년에 한 번 정도는 내부 먼지를 제거해 주세요. 이번 케이스처럼 팬 오염은 전원부 고장의 간접적인 원인이 됩니다.
• 검증된 충전기 사용: 저가형 C타입 멀티 충전기는 전압 출력이 불안정하여 PD 컨트롤러 IC를 손상시킬 수 있습니다. 가급적 정품 또는 신뢰할 수 있는 브랜드의 제품을 사용하세요.
• 포트 물리적 보호: C타입 포트는 구조적으로 약합니다. 케이블을 꽂은 채로 무리한 힘을 가하거나 꺾이지 않도록 주의해야 합니다.

---

'리페어테크'는 단순한 부품 교체를 넘어 회로 레벨의 정밀 수리를 통해 고객님의 소중한 데이터를 지키고 수리 비용을 절감해 드리고 있습니다. 레노버 노트북 전원 고장으로 고민 중이시라면 언제든 문의해 주세요.

오늘의 수리 요약

1. 증상: 전원 무, 충전 반응 없음
2. 원인: 전원 회로 내 특정 소자 불량 및 쿨링 시스템 오염
3. 조치: 메인보드 회로 수리, 소자 교체, 전체 클리닝 및 서멀구리스 재도포
4. 결과: 완벽 복구 및 정상 작동 확인
