전원은 켜지는데 화면이 안 나온다면? 레노버 노트북 바이오스(BIOS) 수리 후기

1. 레노버(Lenovo)노트북의 메인보드 수리과정 전원은 들어오는데 화면이 안나온다면?

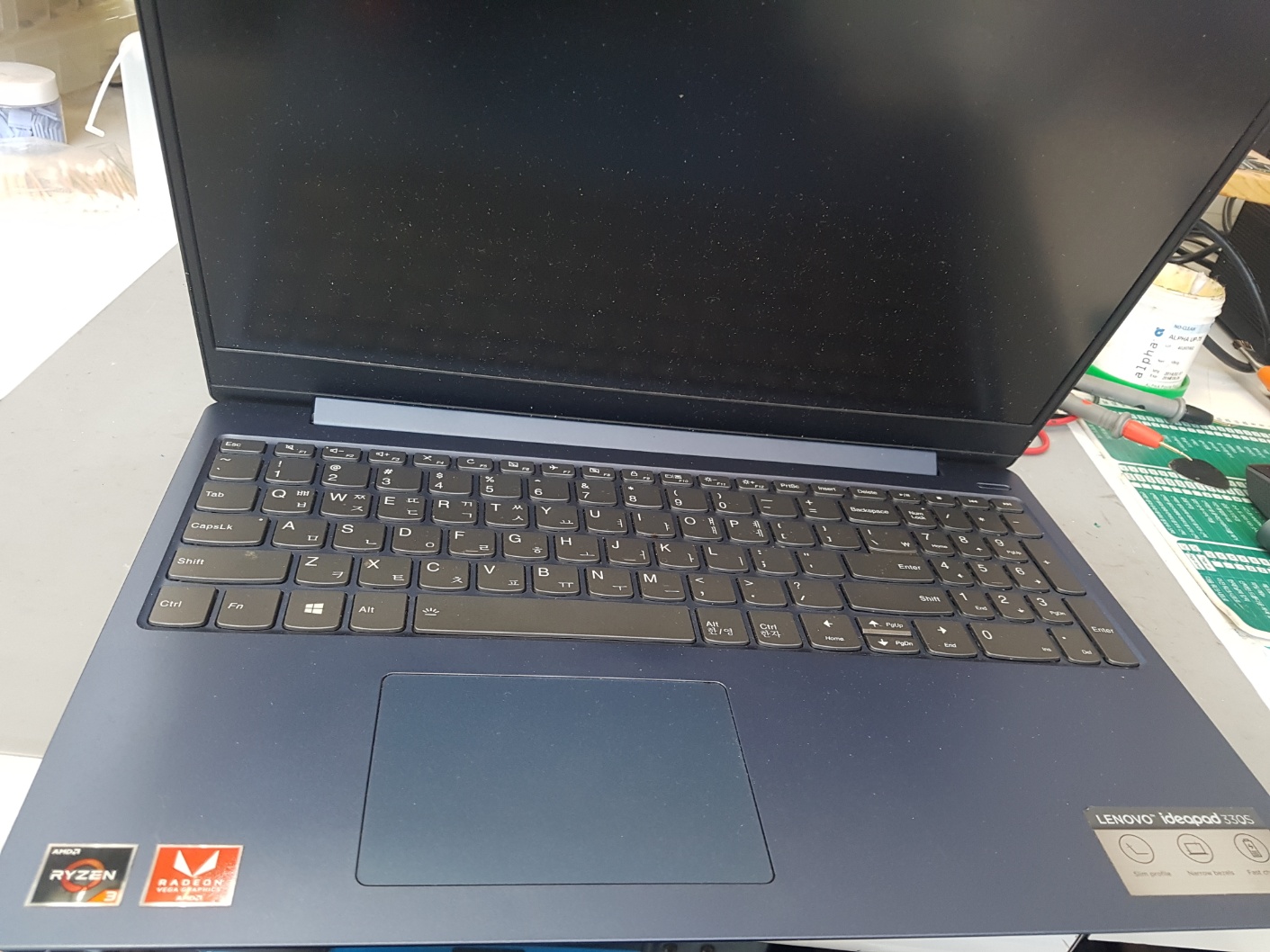

보통 노트북이 전원은 들어오는데 화면이 들어오지 않을때 단순한 어댑터 문제나 메모리 접촉불량을 의심하기 쉽습니다.

저또한 제일먼저 메모리 접촉불량을 의심하여 하판을 열어보았습니다.

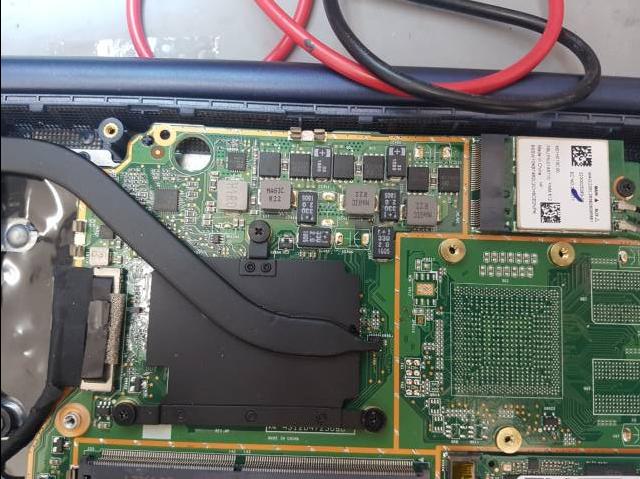

열어봤더니 메모리,SSD가 모두 메인보드에 내장된 모델이었습니다.

외관상으로 탄흔적이나 침수흔적없이 깨끗한 상태입니다.

전원인가를 하였을때 전류는 흐르지만 화면이 전혀 나오지 않는 NO POST 상태입니다.

가장 기본적인 모든 회로물을 탈거한뒤에 다시 재조립해보았지만 역시나 증상은 그대로입니다.



2.전자 현미경으로 보드 구석구석 살핀결과 부품의 문제보다는 펌웨어 문제로 판단



 바이오스 리라이팅 작업을 진행해봅니다. 이작업으로 수리가 되지않을시에는 메인보드 교체밖에는 남아있는게 없습니다.





3.메인보드에 장착된 작은 8핀 바이오스 IC칩을 열풍기와 인두기를 이용해 물리적으로 떼어내야 합니다.

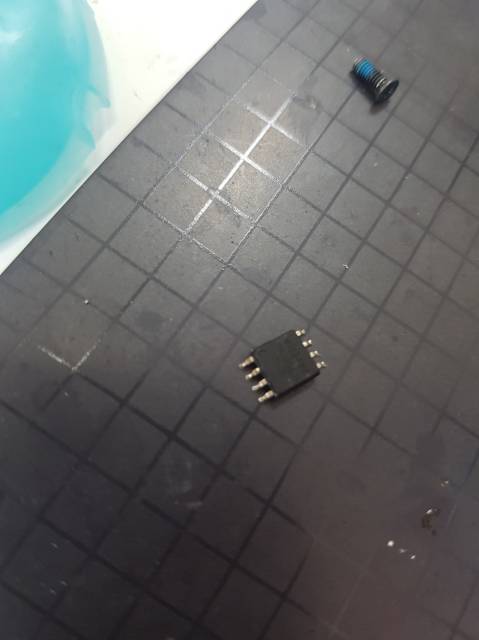

다른부분에 열 대미지가 가지않도폭 조심스럽게 칩을 분리했씁니다.

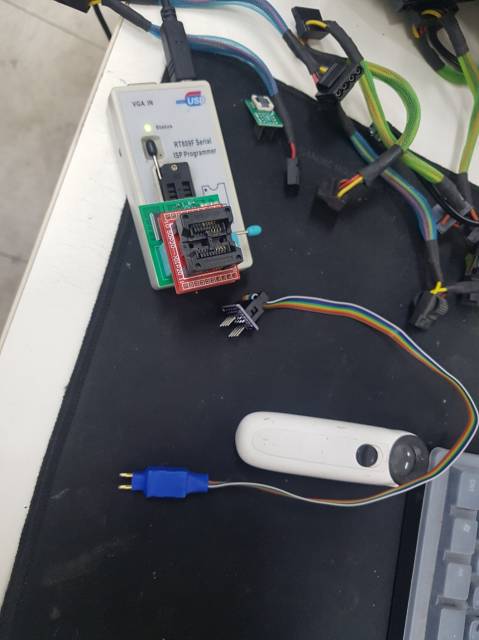

떼어낸칩을 전용장비에 넣어 연결합니다.

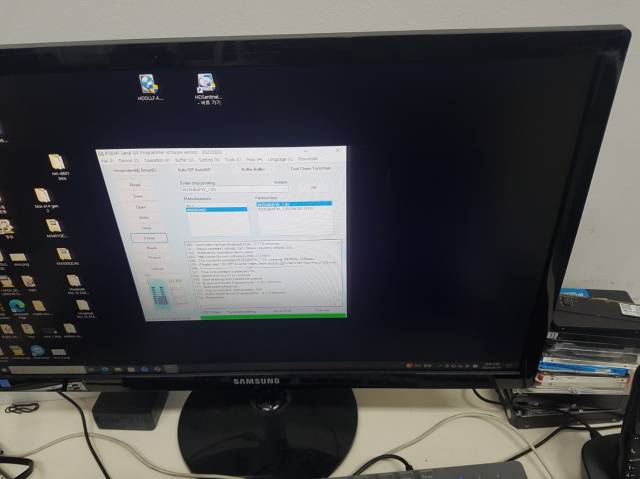

모니터 화면을 통해 기존의 손상된 덤프 파일을 읽어내고(Read), 해당 모델에 맞는 깨끗하고 정상적인 바이오스 펌웨어를 다시 굽는(Write) 과정을 거칩니다



4. 메인보드에 재장착 및 전원테스트를 합니다.

리라이팅이 완료된 칩을 다시 원래의 메인보드에 부착합니다. 부착후 세척엑으로 잔여물을 깨끗하게 제거해줍니다

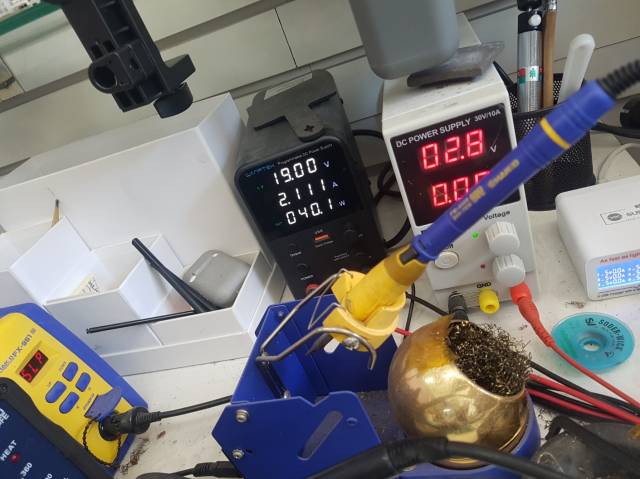

이제 가장 중요한 전력 소비 테스트 단계입니다. 노트북을 가조립한 상태에서 DC 파워서플라이를 연결합니다. 사진 속 디스플레이 수치를 보면 19.00V 전압에 2.111A 전류, 약 40.1W의 전력이 소비되고 있음을 알 수 있습니다. 이는 시스템이 켜지면서 CPU와 GPU, 메모리가 정상적으로 데이터를 주고받으며 동작하고 있다는 명확한 증거입니다. 단순히 전원만 들어오는 것(Low Current)과는 차원이 다른, '살아 움직이는' 수치입니다.  전압을 인가해보니 정상적인 수치가 나오면서 메인보드 전영역에 전력이 원할하게 공급되고 있다는게 확인됩니다.



5.수리완료 후 정상작동을 확인해 봅니다

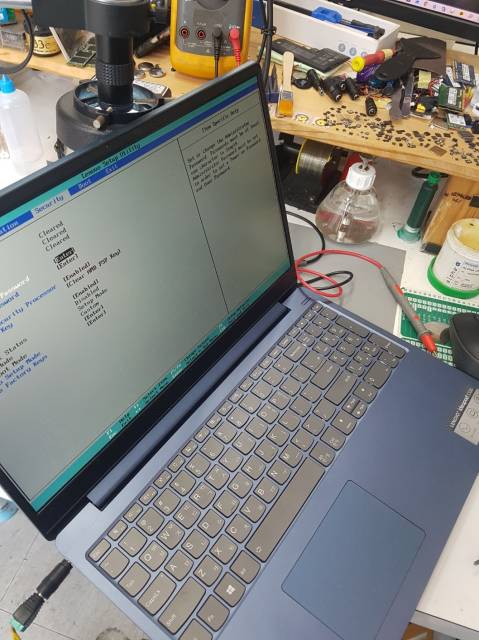

전원버튼을 누르자 반가운 레노버 로고가 보이면서 바이오스 설정화면이 나타났습니다.

날짜와 기본설정을 맞춘뒤 OS재설치 진행한후 최종테스트를 마칩니다.

 6. 노트북 수리는 정확한 원인 파악이 핵심입니다.

이번처럼 펌웨어 문제인 경우, 보드를 통째로 교체하면 큰 비용이 발생하지만, 이렇게 칩 레벨 수리를 진행하면 지출되는 비용을 많이 아낄수가 있었습니다.
