IdeaPad 5 14ABA7 메인보드 쇼트 수리
불량증상은 전원불량으로 전원을 눌러도 아무런 반응이 없습니다.

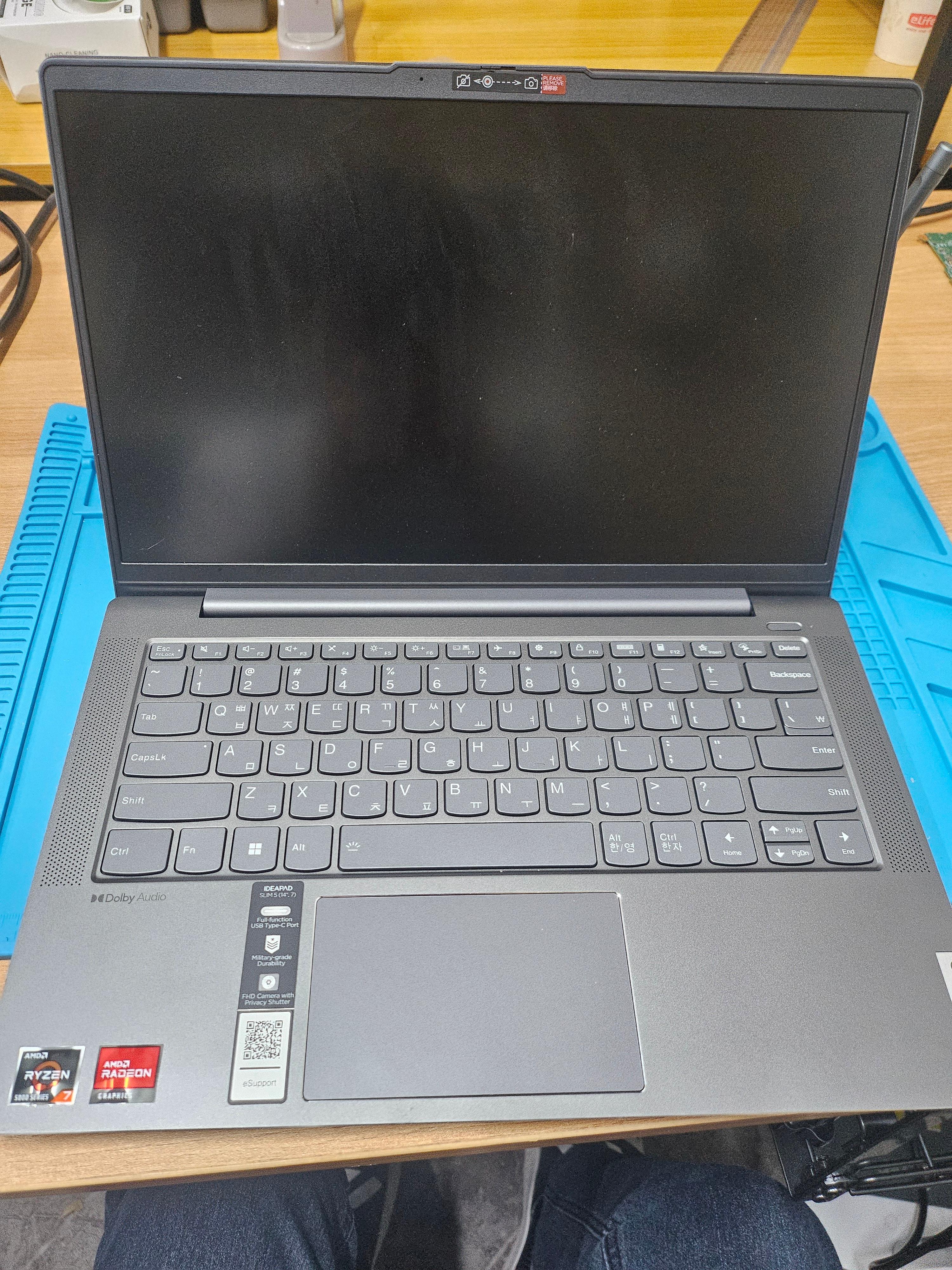

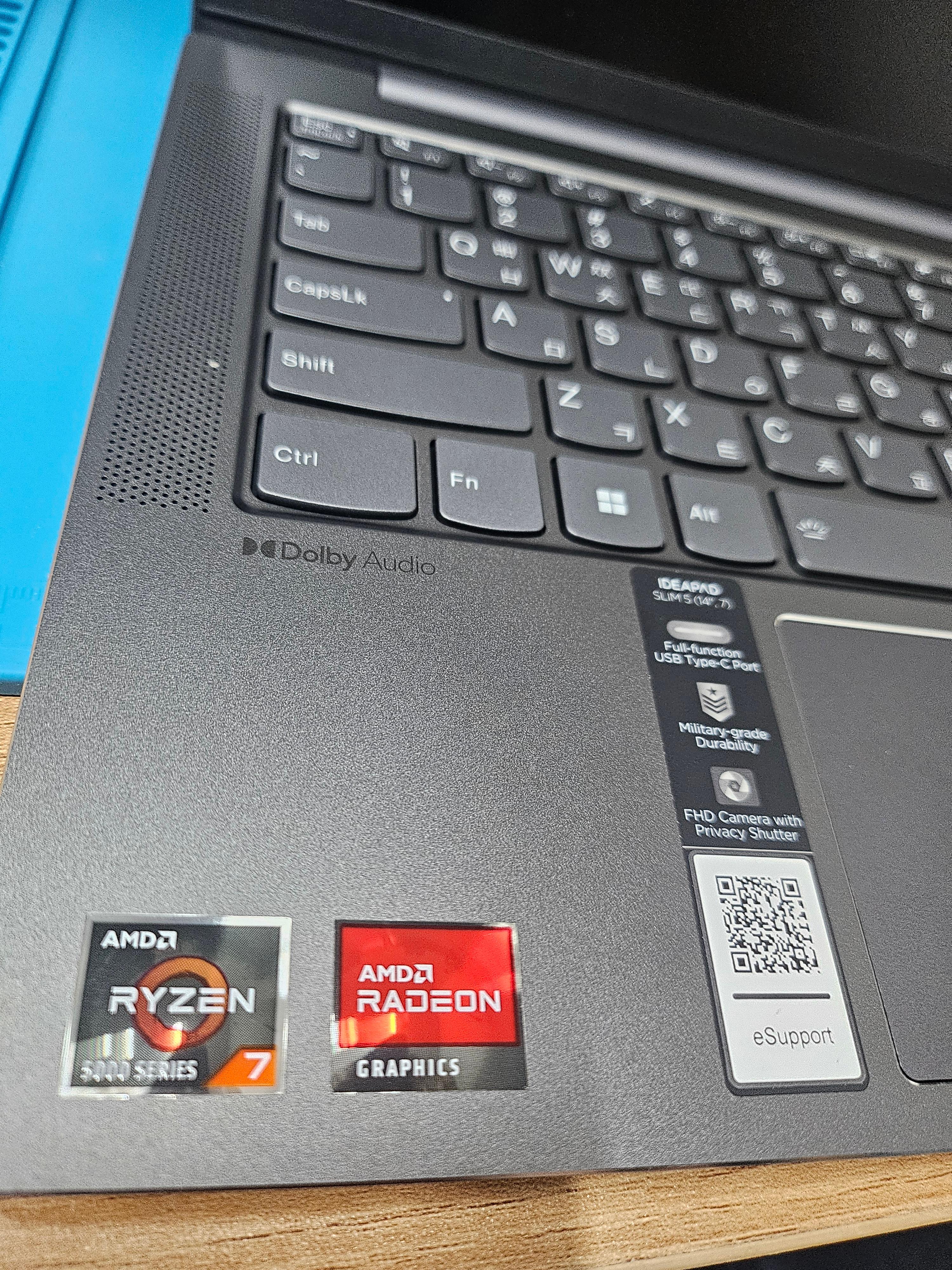

제품의 사양입니다.
CPU : AMD Ryzen™ 7 5825U
메모리 : 16GB
SSD : 256GB
LCD : 14인치
가볍고 휴대하기편해서 사무용으로사용하시기 적합한 모델입니다.
처음에는 간단한 점검을 실시하도록 하겠습니다.
-아답터 교체후 테스트 , 전원버튼을 15초 이상누른뒤에 방전후 테스트

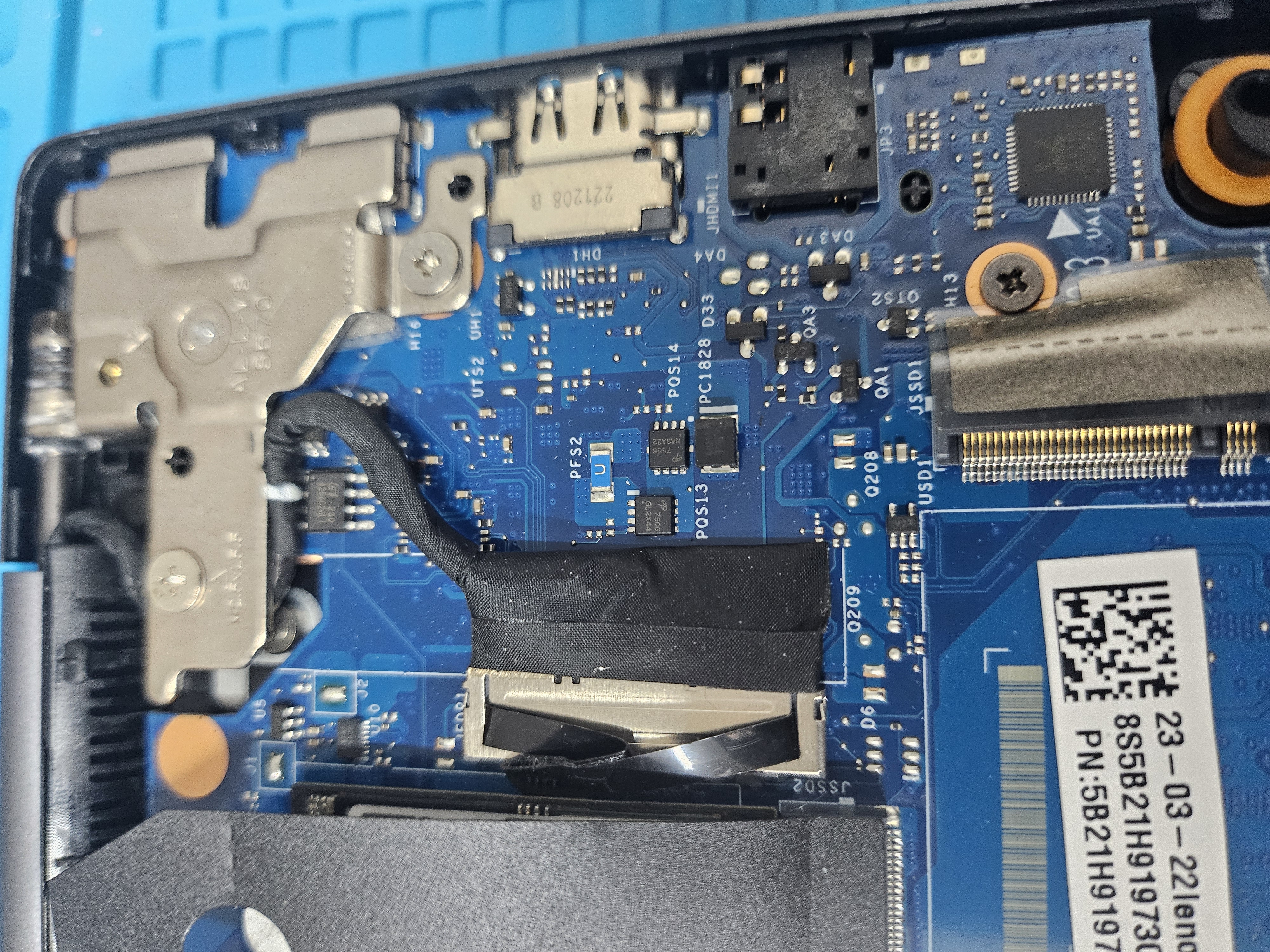

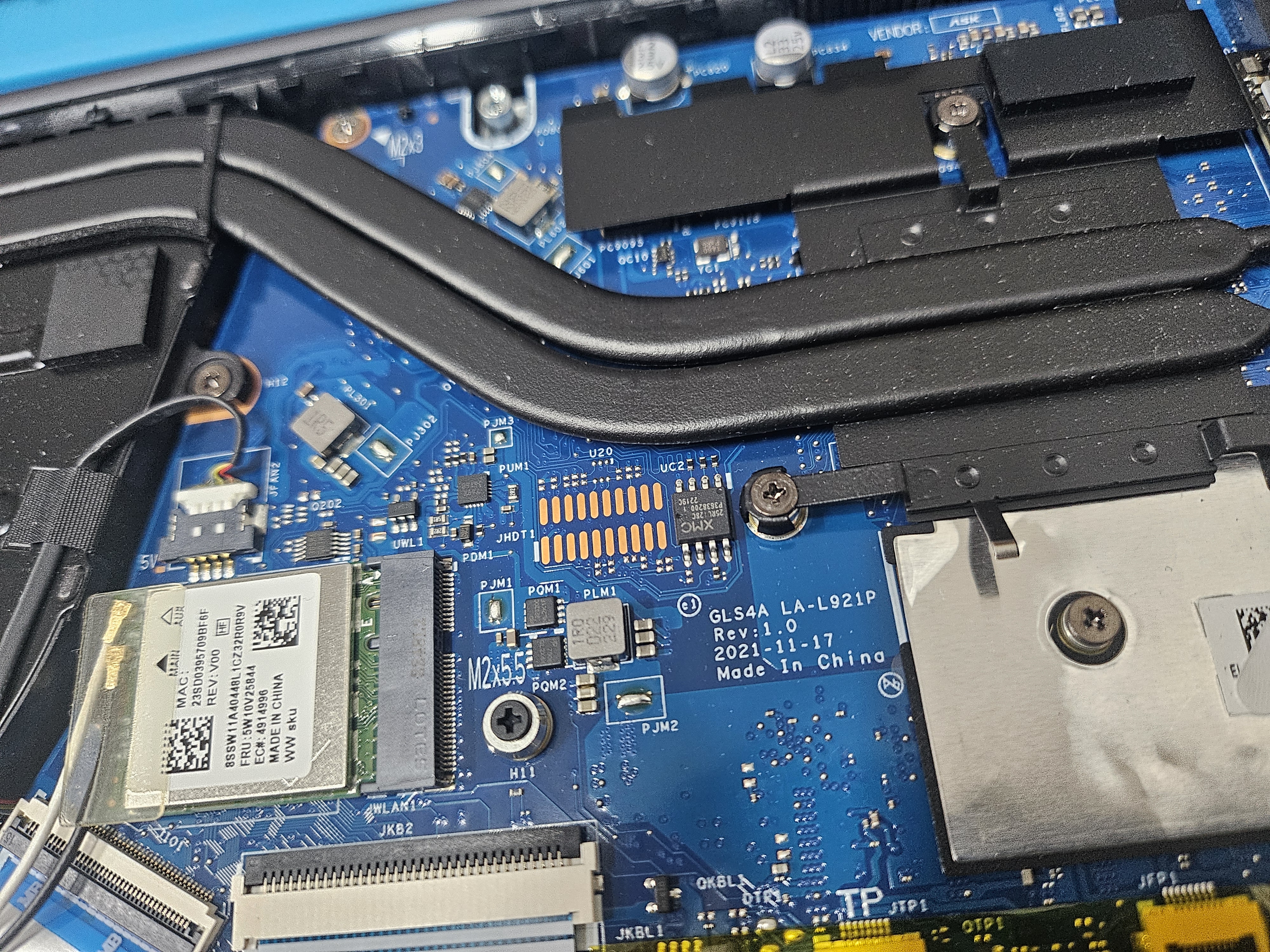

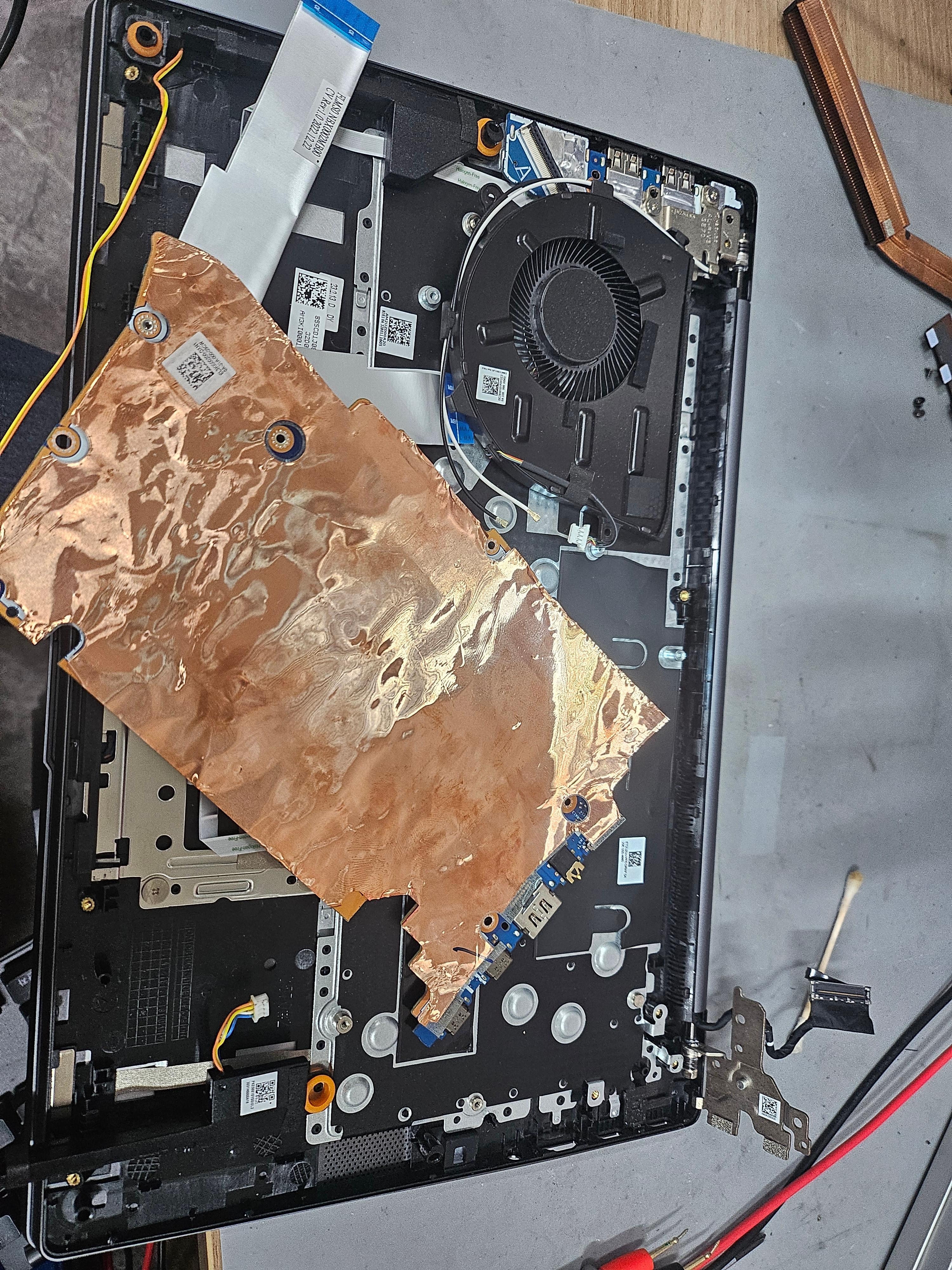

-하판나사 제거후 모든부품을 분해한뒤에 다시 재조립해봅니다.
그래도 증상이 같아서 전원이 안들어온다면 전원부 라인의 점검이 필요합니다.

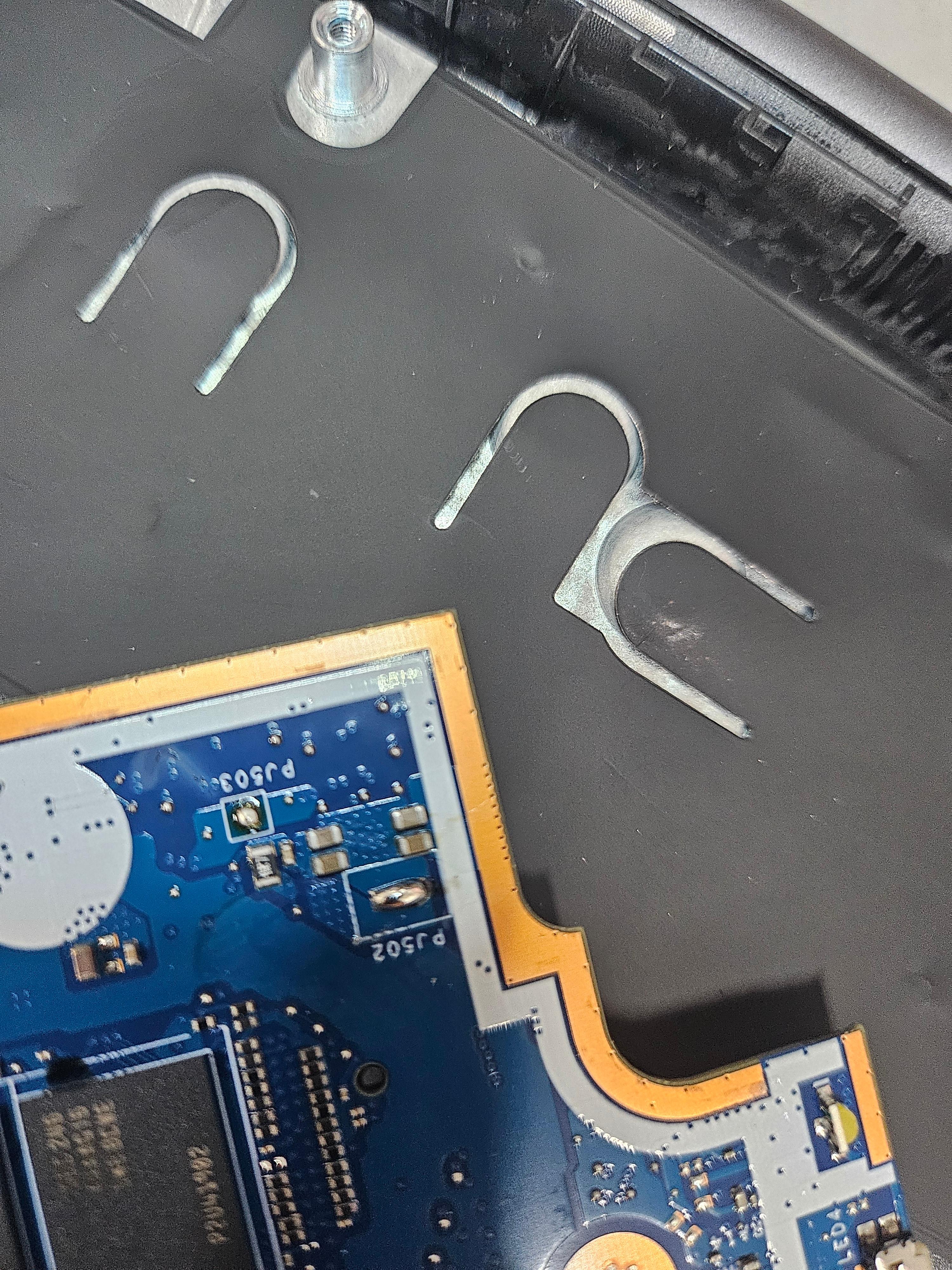

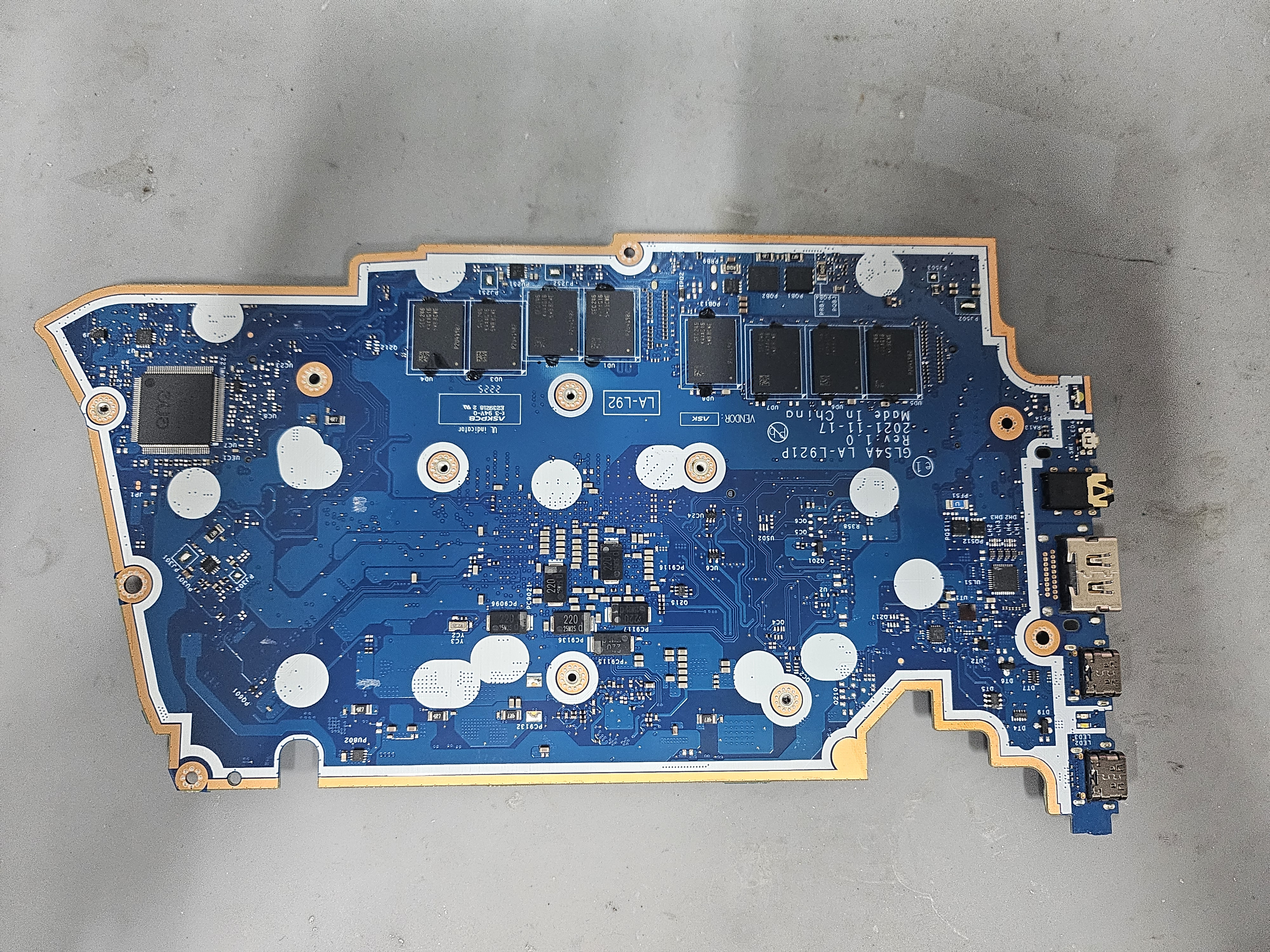

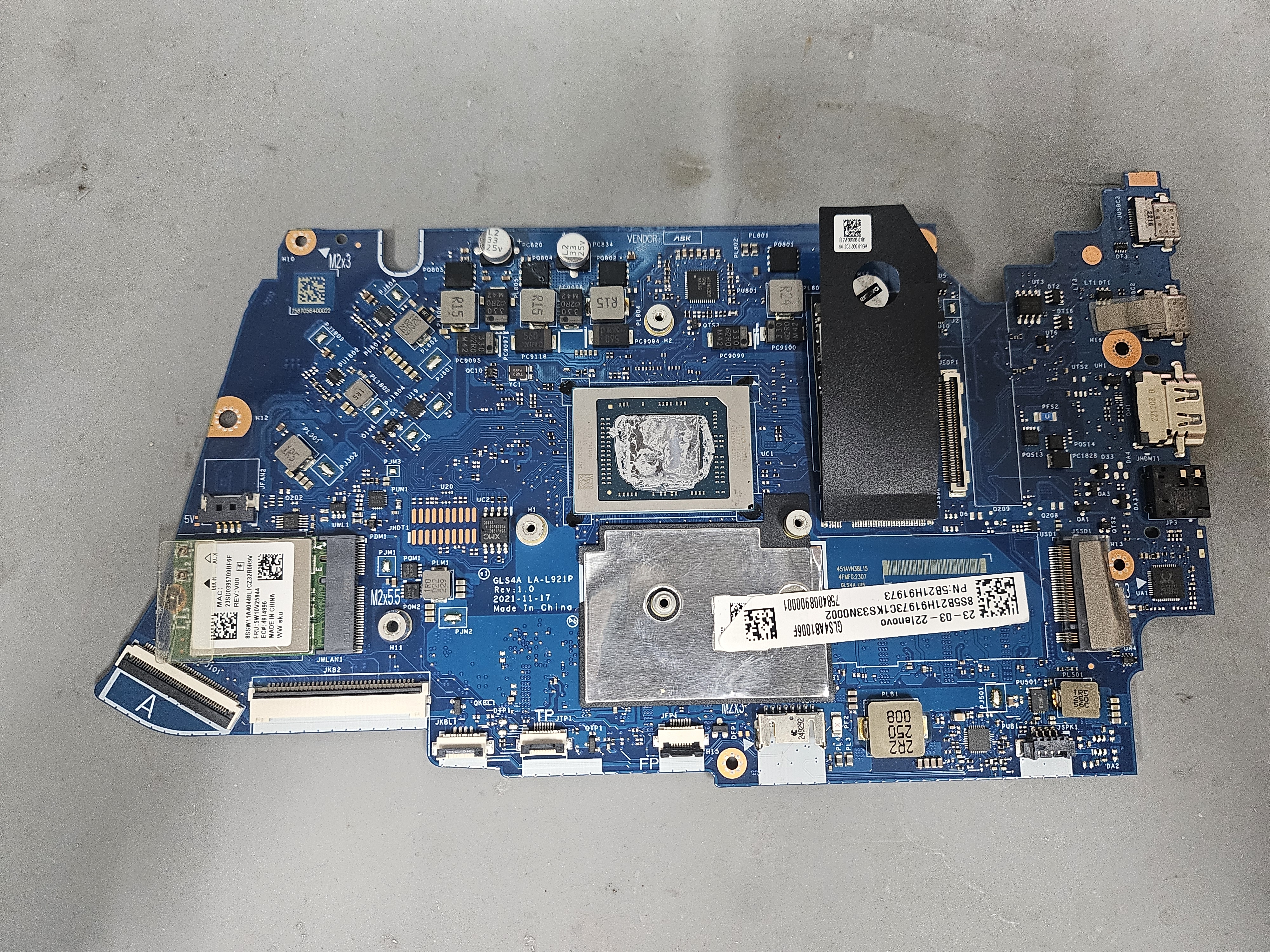

적출된 메인보드를 꼼꼼하게 점검해봅니다.

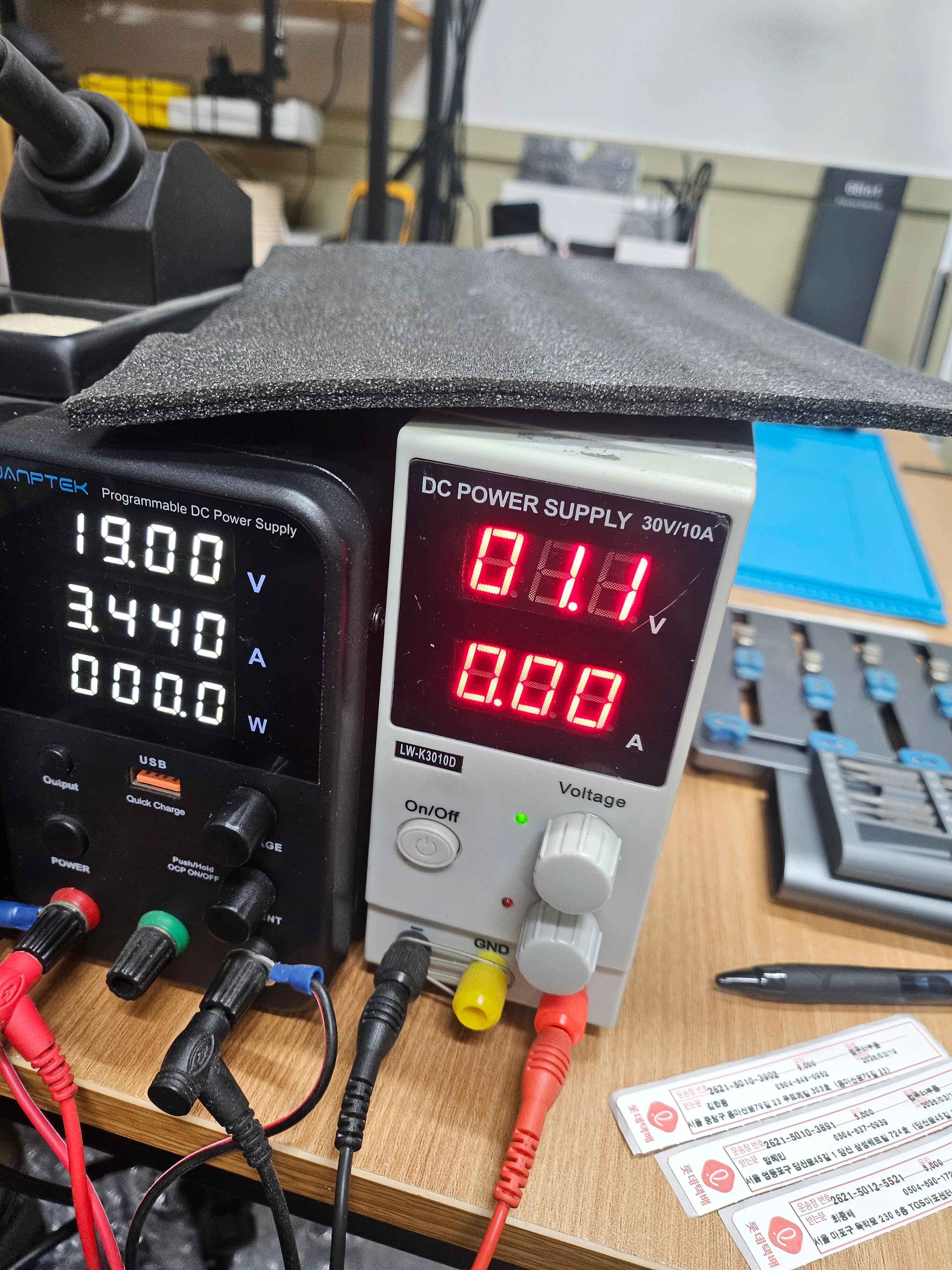

DC파워서플라이를 통해 19V 인가했을때 전류값이 급격히 상승하거나 전압이 강하되는 현상을 확인 했습니다.

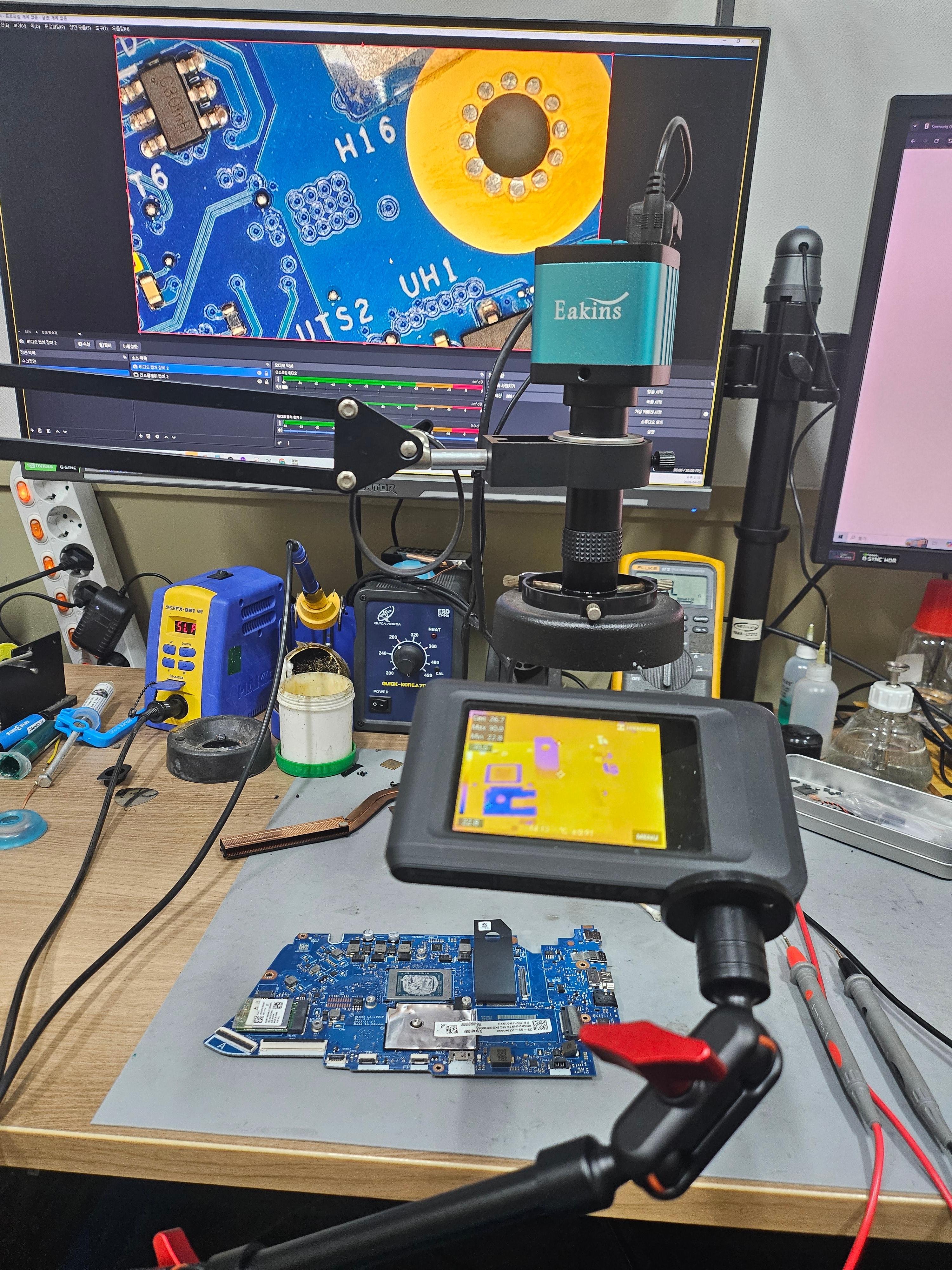

메인보드에 전원을 인가한 상태에서 관찰한결과 USB-PD 컨트롤러 인근에서 급격한 발열이 발생하는것을 확인
하였습니다. 또한 PD컨트롤러 칩셋주변의 한곳이 검게 변색되거나 미세한 크랙이 간것을 발견했습니다.
쇼트가 발생한 불량 캐패시터를 메인보드에서 제거후에 동일한 부품으로 교체했습니다.

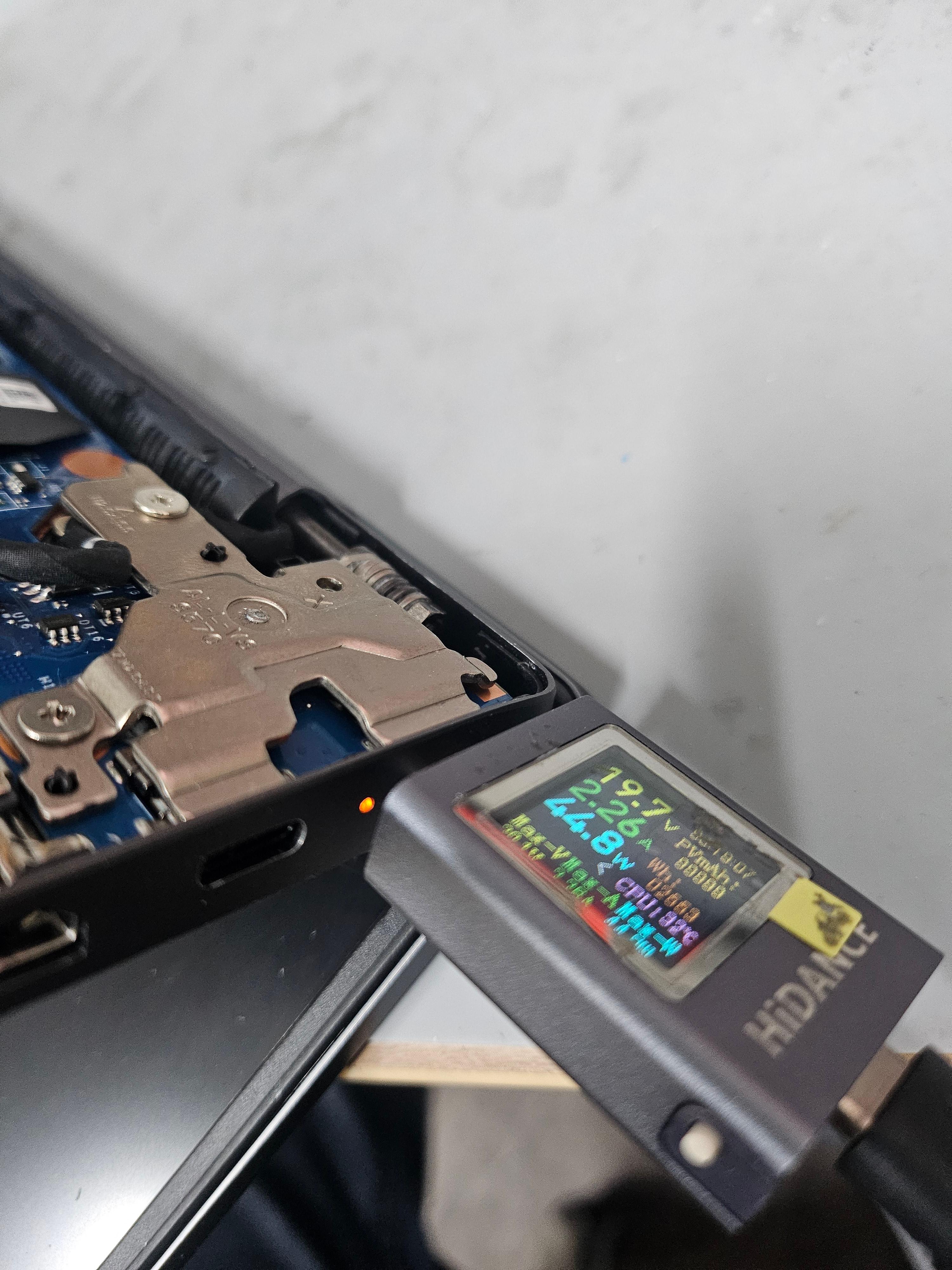

수리완료후 USB-C 테스터기로 충전전압 및 전류를 측정해봅니다.

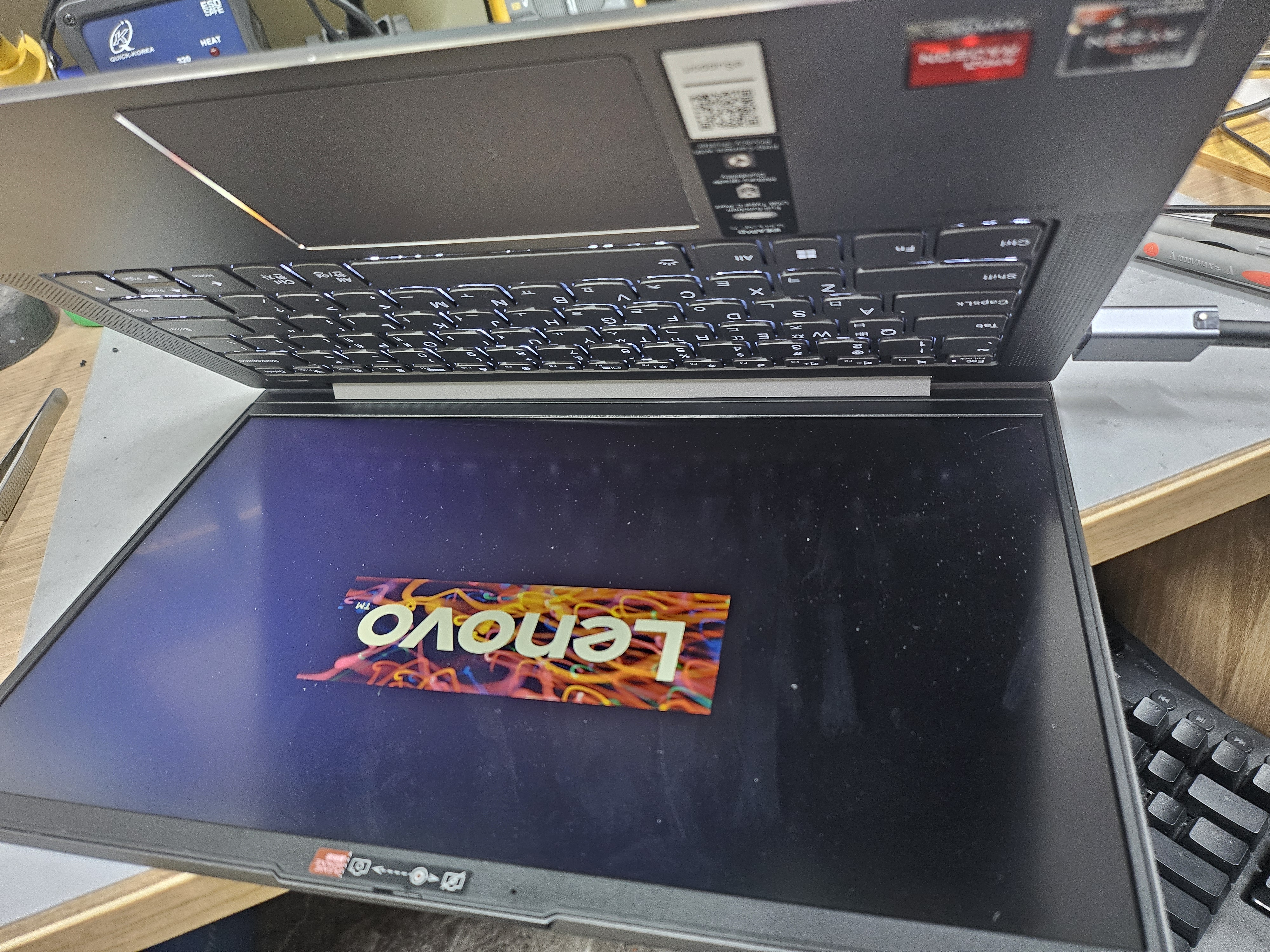

정상적인 충전이 확인된후에 조립을 합니다.

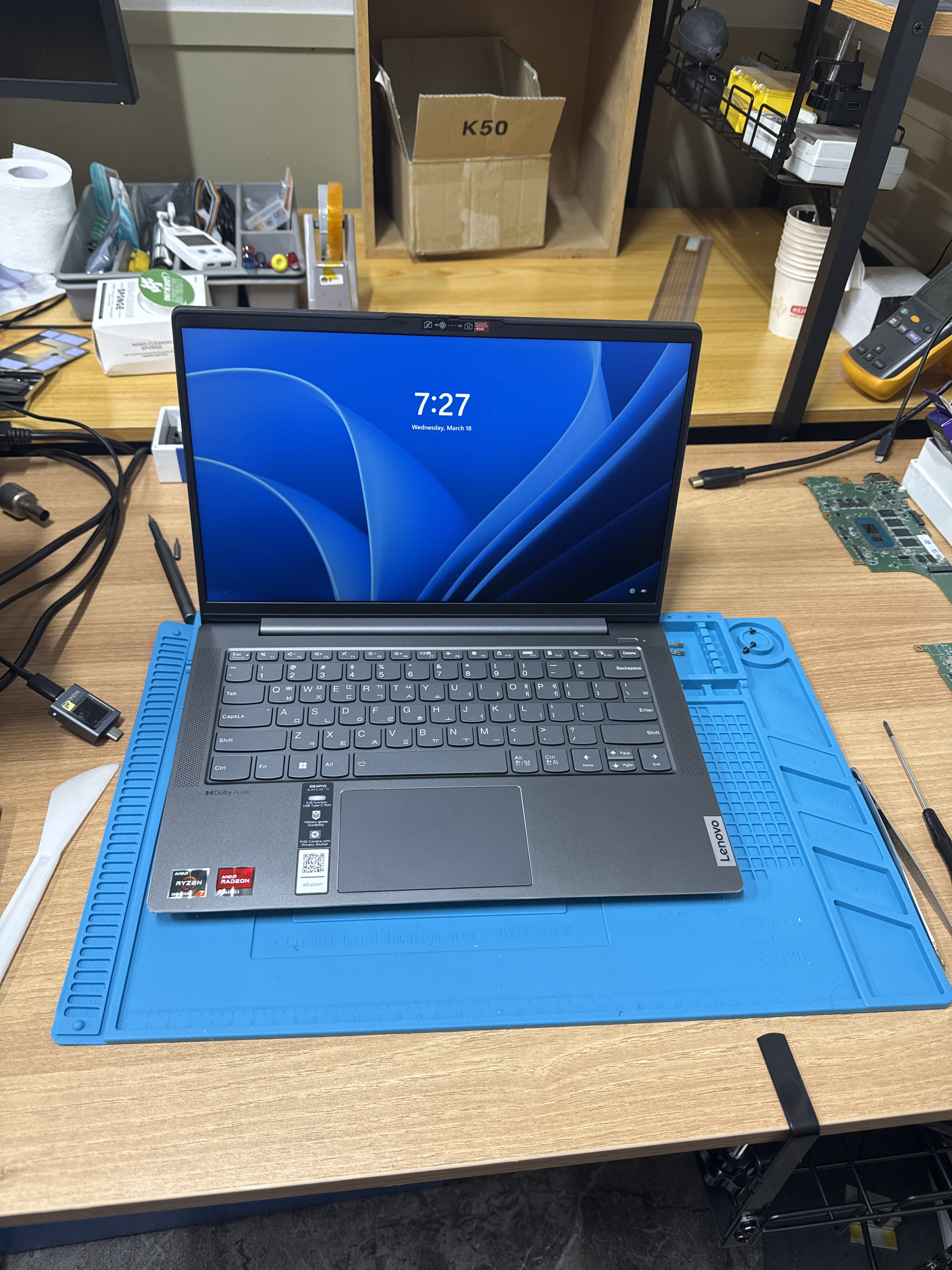

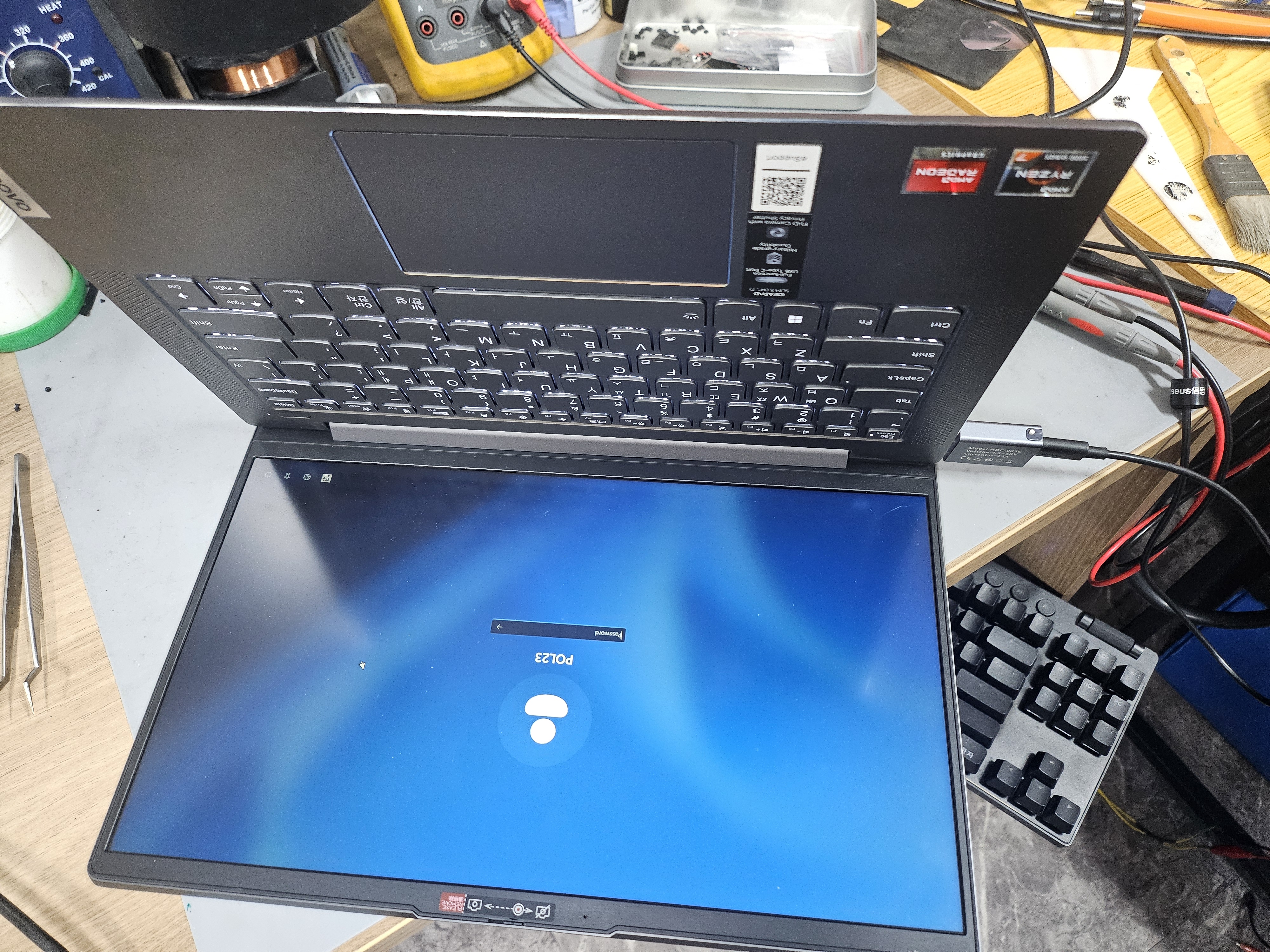

윈도우 로그인 화면 및 계정까지 문제없이 진입하였으며 키보드 등의 주변장치도 정상작동 확인해봅니다
수리완료후 서멀구리스 재도포해주고 쿨링팬 먼지청소도 깨끗하게 해줍니다.
하판조립전 마지막 테스트를 해주고 조립합니다
USB-PD 충전 방식은 C타입 단자를 통해 고전압(20V)이 유입되므로, 비정격 충전기 사용이나 먼지로 인한 단자 쇼트 시 주변 소자가 스트레스를 받아 파손될 수 있습니다. 꼭 정품 충전아답터를 사용해 주세요
