레노버 아이디어패드 IdeaPad 5 14ABA7 전원 고장, 어댑터를 꽂아도 반응 없다면? (메인보드 수리 후기)

IdeaPad 5 14ABA7  메인보드 쇼트 수리



안녕하세요, IT 하드웨어 수리 및 회로 분석 전문 블로그 '리페어테크'입니다. 오늘은 가벼운 무게와 강력한 성능으로 사무용 노트북 시장에서 스테디셀러로 꼽히는 레노버 아이디어패드 5 14ABA7 모델의 전원 불량 수리 과정을 아주 상세하게 다루어 보겠습니다.

노트북을 사용하다가 전원 버튼을 눌러도 아무런 반응이 없는 상황은 사용자에게 매우 당혹스러운 경험입니다. 특히 중요한 업무 자료가 들어있거나 급한 프로젝트를 진행 중일 때는 더욱 그렇습니다. 이번 사례는 단순한 부품 교체를 넘어 메인보드 내부의 미세한 회로 결함을 찾아내어 해결한 '칩레벨 수리'의 정석을 보여줍니다.

1. 입고 기기 사양 및 증상 분석

수리를 진행한 모델은 AMD의 바르셀로(Barcelo) 프로세서를 탑재한 고사양 모델입니다.

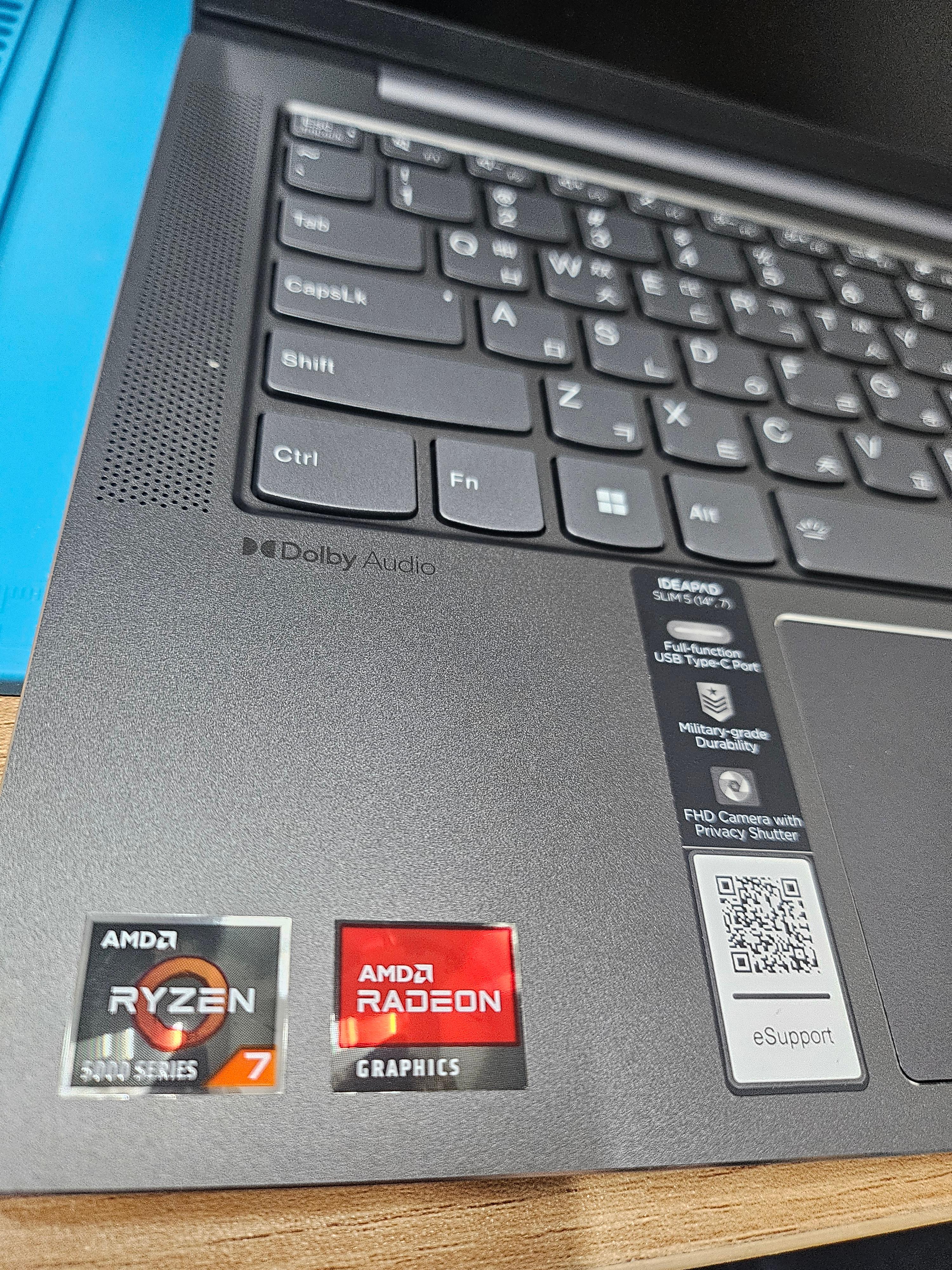

• 모델명: Lenovo IdeaPad 5 14ABA7
• CPU: AMD Ryzen™ 7 5825U (8코어 16스레드, 최대 4.5GHz)
• 메모리(RAM): 16GB DDR4
• 저장장치(SSD): 256GB NVMe
• 디스플레이: 14인치 FHD IPS
• 고장 증상: 전원 무반응(No Power). 아답터를 연결해도 충전 LED가 점등되지 않으며, 전원 버튼을 눌러도 팬이 돌거나 화면이 켜지지 않는 상태.

이 모델은 라이젠 7 프로세서를 통해 멀티태스킹 능력이 매우 뛰어나며, 14인치의 컴팩트한 사이즈로 휴대성이 강조된 제품입니다. 하지만 고성능을 낼수록 전원부의 부하가 커질 수밖에 없으며, 특히 USB-PD 충전 방식을 사용하는 최신 기기들은 전원 회로의 안정성이 무엇보다 중요합니다.

2. 엔지니어가 권장하는 자가 점검 가이드

전문적인 장비로 점검하기 전, 사용자가 직접 시도해 볼 수 있는 기본적인 조치 사항들이 있습니다. 간혹 메인보드 고장이 아닌 일시적인 증상인 경우 아래의 단계만으로 해결되기도 합니다.

1. 잔류 전원 방전(Static Discharge): 모든 외부 장치와 아답터를 분리한 상태에서 전원 버튼을 15~30초간 꾹 눌러줍니다. 이는 메인보드 커패시터에 남아있는 잔류 전기를 소진시켜 회로를 리셋하는 효과가 있습니다.
2. 아답터 및 케이블 점검: 다른 호환 아답터가 있다면 교체하여 테스트해 봅니다. USB-PD 방식은 케이블의 품질에 따라서도 전력 공급이 차단될 수 있습니다.
3. 내부 부품 재장착: 하판 나사를 제거하고 배터리 커넥터, SSD 등을 분리했다가 다시 정밀하게 조립해 봅니다.

이번 사례의 기기는 위의 조치를 모두 취했음에도 증상이 개선되지 않아, 메인보드 내부 전원 라인(Power Rail)의 물리적 손상이 확실시되었습니다.

3. 메인보드 정밀 회로 점검 및 원인 파악

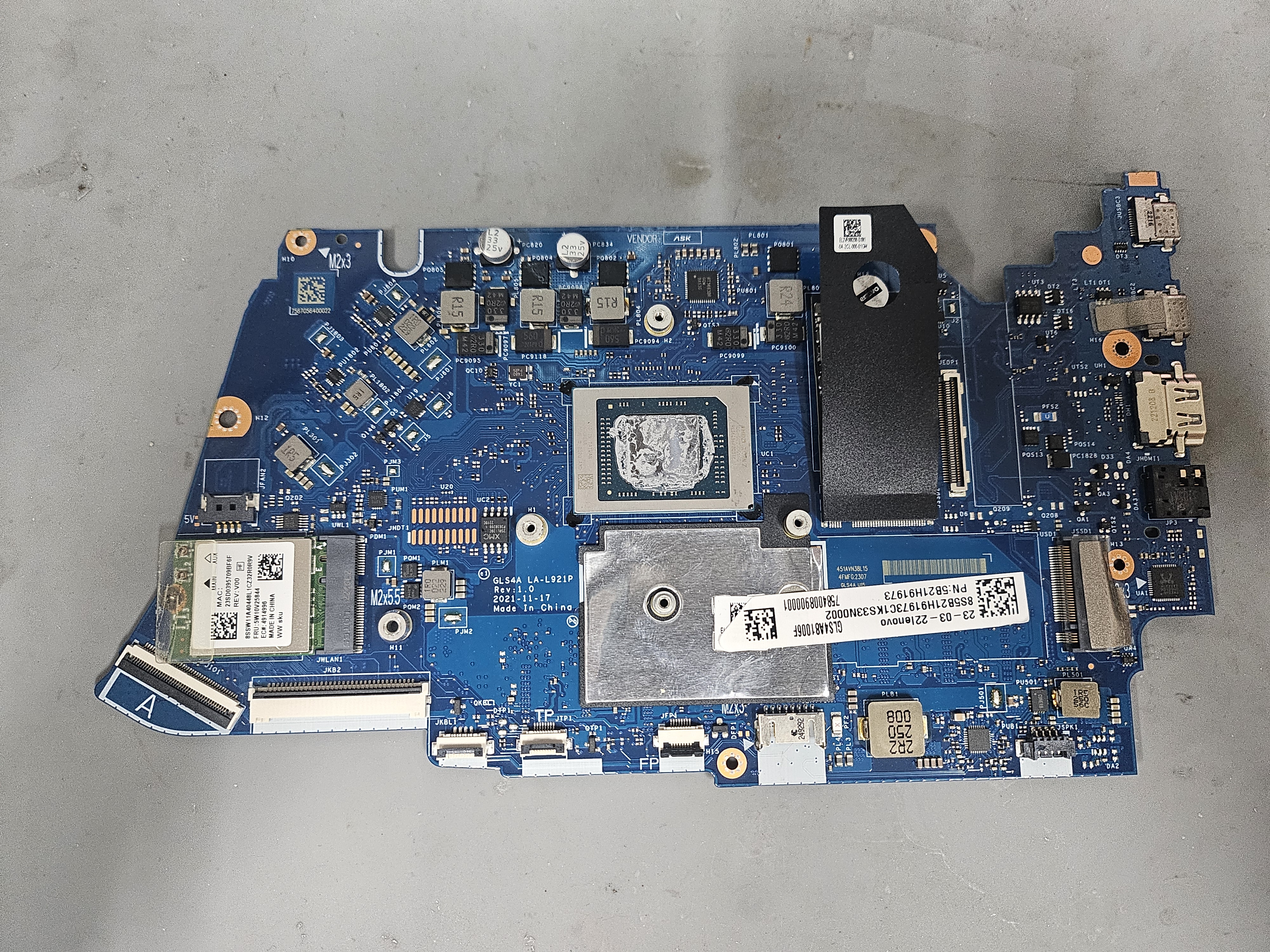

본체에서 메인보드를 적출하여 전문 계측 장비인 DC 파워서플라이(DC Power Supply)에 연결했습니다.

• 전류값의 이상 현상: 19V~20V 전원을 인가하자마자 전류값이 수 암페어(A) 단위로 급격히 상승하며 전압이 강하(Voltage Drop)되는 현상이 확인되었습니다. 이는 회로 어딘가에서 전기가 정상적인 경로가 아닌 지름길로 새고 있는 '쇼트(Short)' 상태임을 뜻합니다.

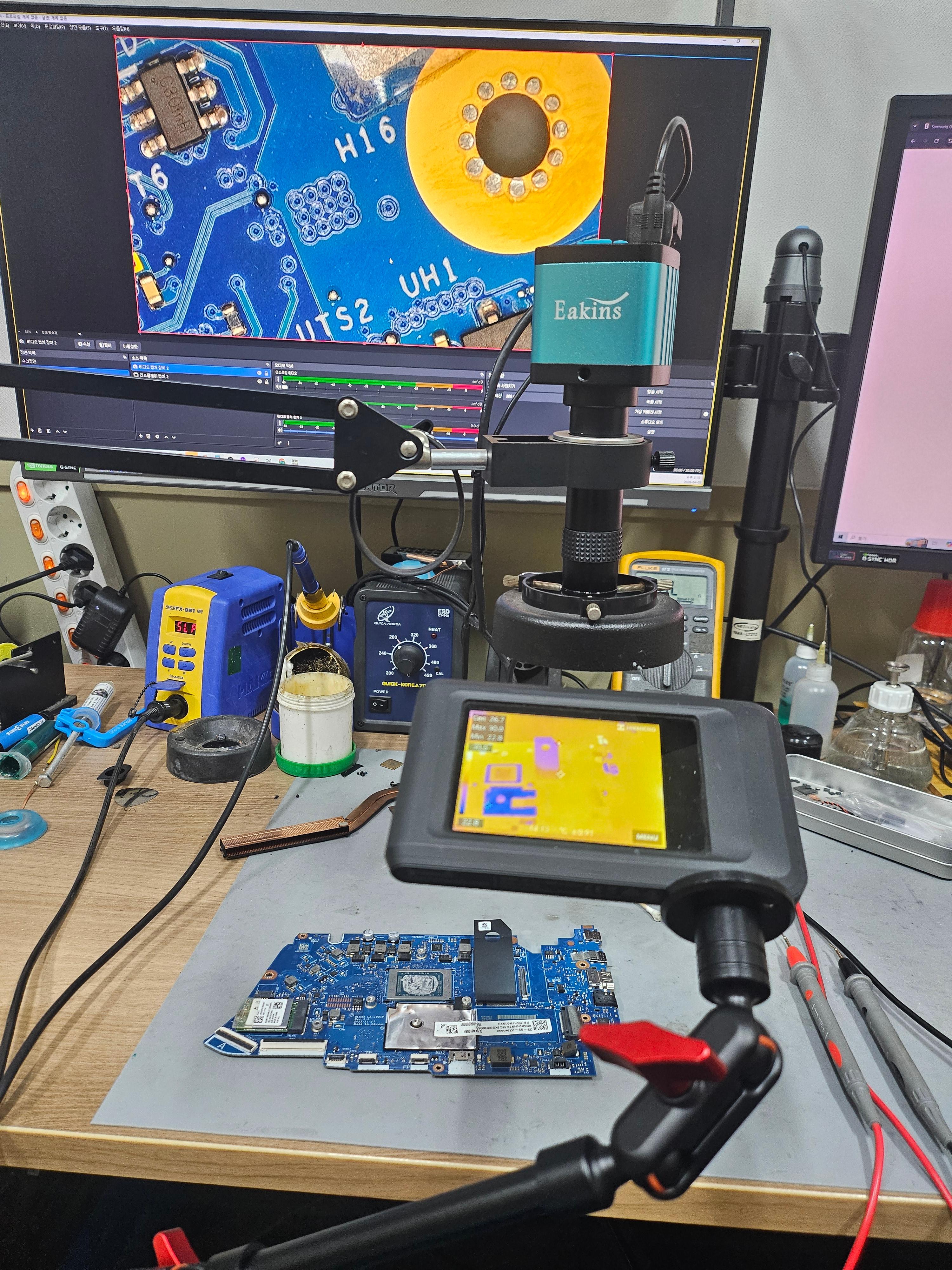

• 열화상 분석 및 육안 검사: 전원을 인가한 상태에서 메인보드의 온도 변화를 관찰한 결과, USB-PD 컨트롤러 IC 주변에서 온도가 급격히 상승하는 '핫스팟'을 발견했습니다.
• 결정적 증거 포착: 현미경을 통해 해당 영역을 정밀 관찰하자, PD 컨트롤러 인근에 위치한 작은 적층 세라믹 캐패시터(MLCC) 하나가 검게 변색되고 미세한 균열(Crack)이 가 있는 것을 확인했습니다.

4. 칩레벨 수리(Chip-level Repair) 과정

문제가 된 소자를 제거하고 복구하는 과정은 고도의 집중력을 요합니다.

1. 불량 소자 제거: 주변의 플라스틱 커넥터나 다른 소자들이 열에 의해 손상되지 않도록 마스킹 작업을 거친 후, 열풍기를 사용하여 쇼트가 발생한 캐패시터를 안전하게 제거했습니다.
2. 패턴 정리 및 교체 실장: 소자가 붙어있던 자리를 깨끗이 정리하고, 동일한 용량(uF)과 내압(V) 수치를 가진 신품 캐패시터로 교체 실장했습니다.
3. 데이터 시트 기반 확인: USB-PD 충전 방식은 C타입 단자를 통해 20V의 고전압이 유입되므로, 수리 부위가 이 고전압을 충분히 견딜 수 있는지 다시 한번 계측기로 저항값을 측정하여 정상 범주임을 확인했습니다.





5. 최종 점검 및 시스템 최적화

수리를 마친 후, 조립 전후로 꼼꼼한 테스트를 진행했습니다.

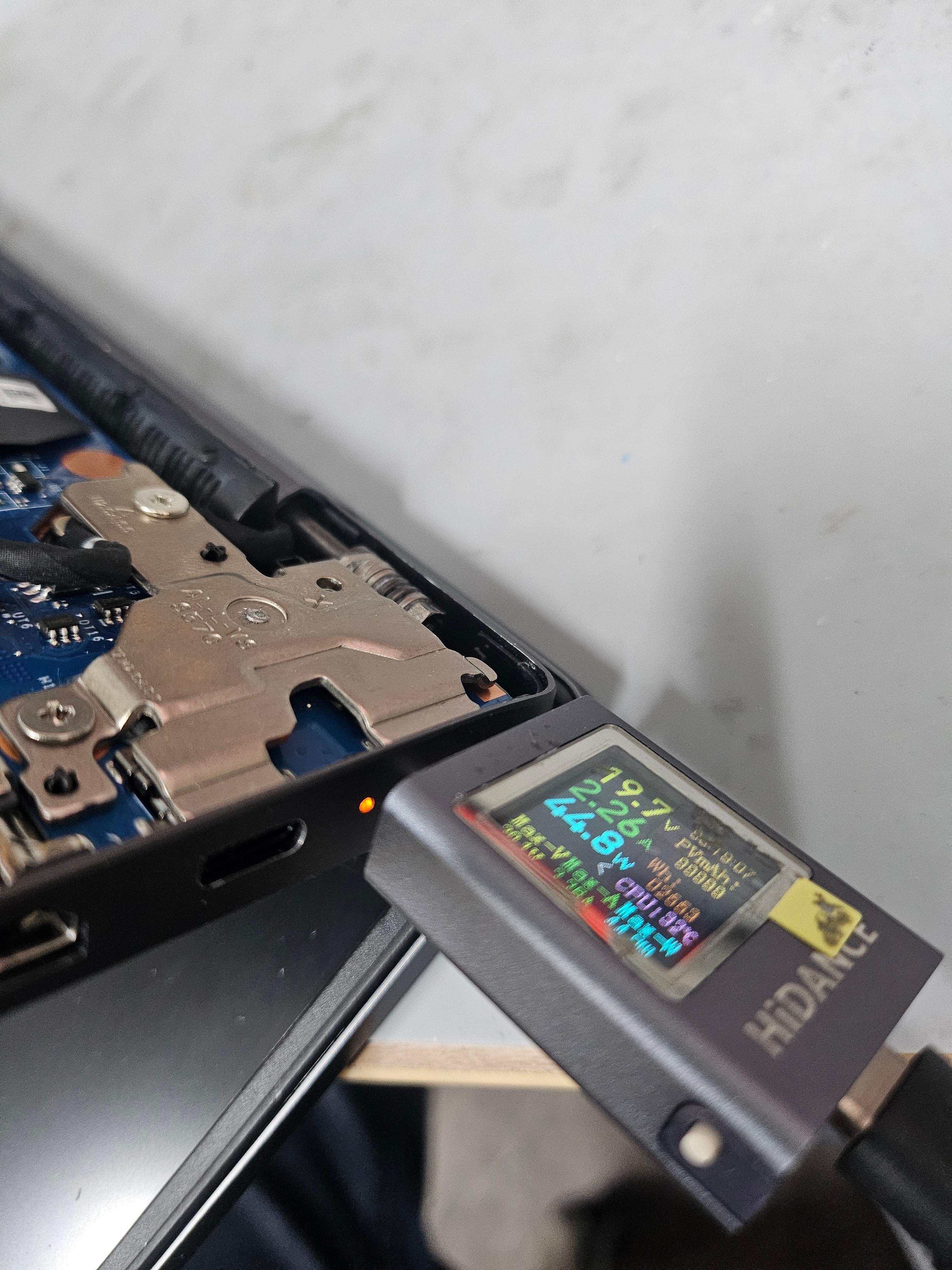

• 충전 프로토콜 확인: USB-C 테스터기를 연결하여 20V 프로토콜이 정상적으로 활성화되는지, 배터리로 공급되는 전류량이 규격치에 맞는지 확인했습니다.

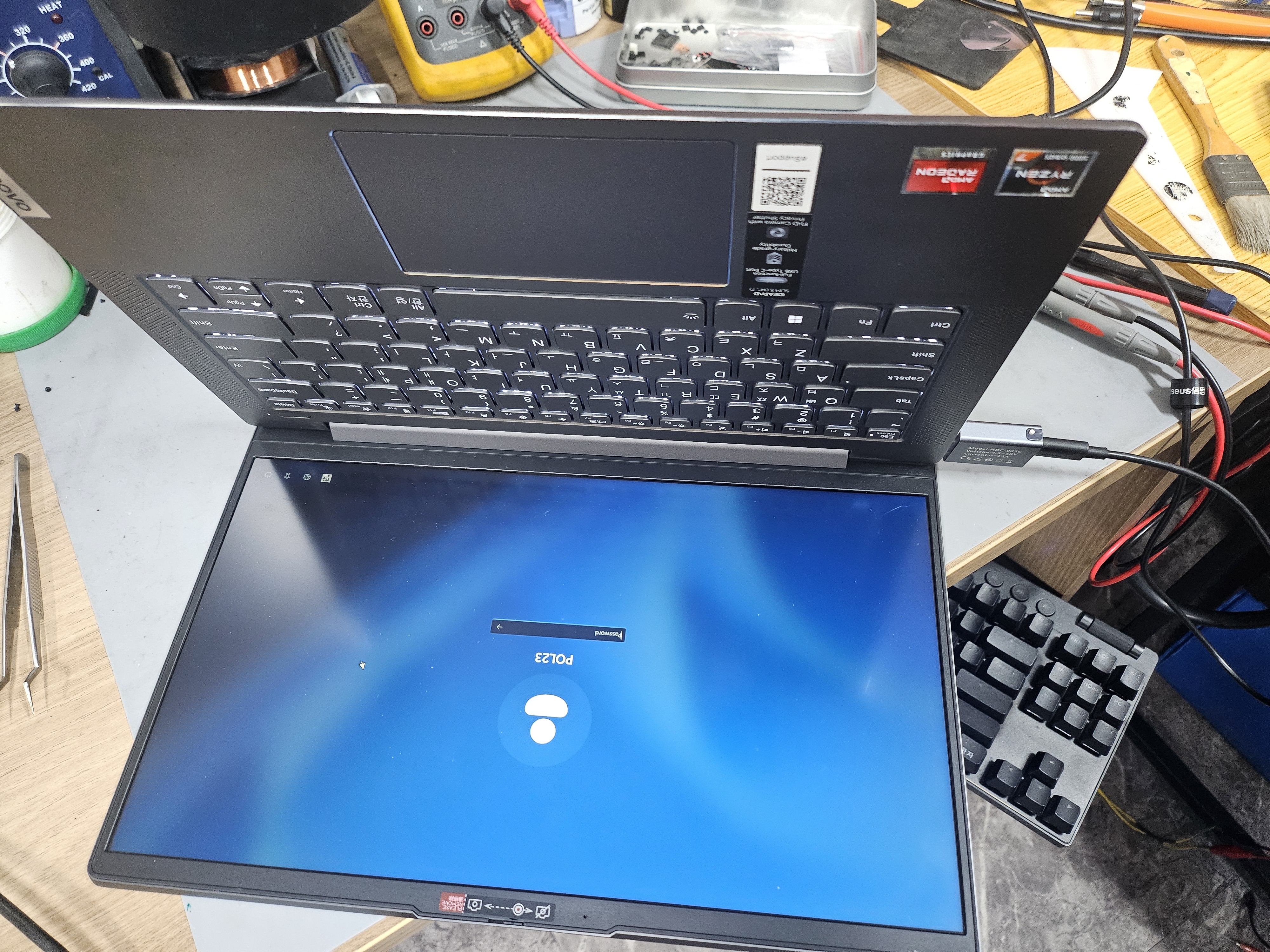

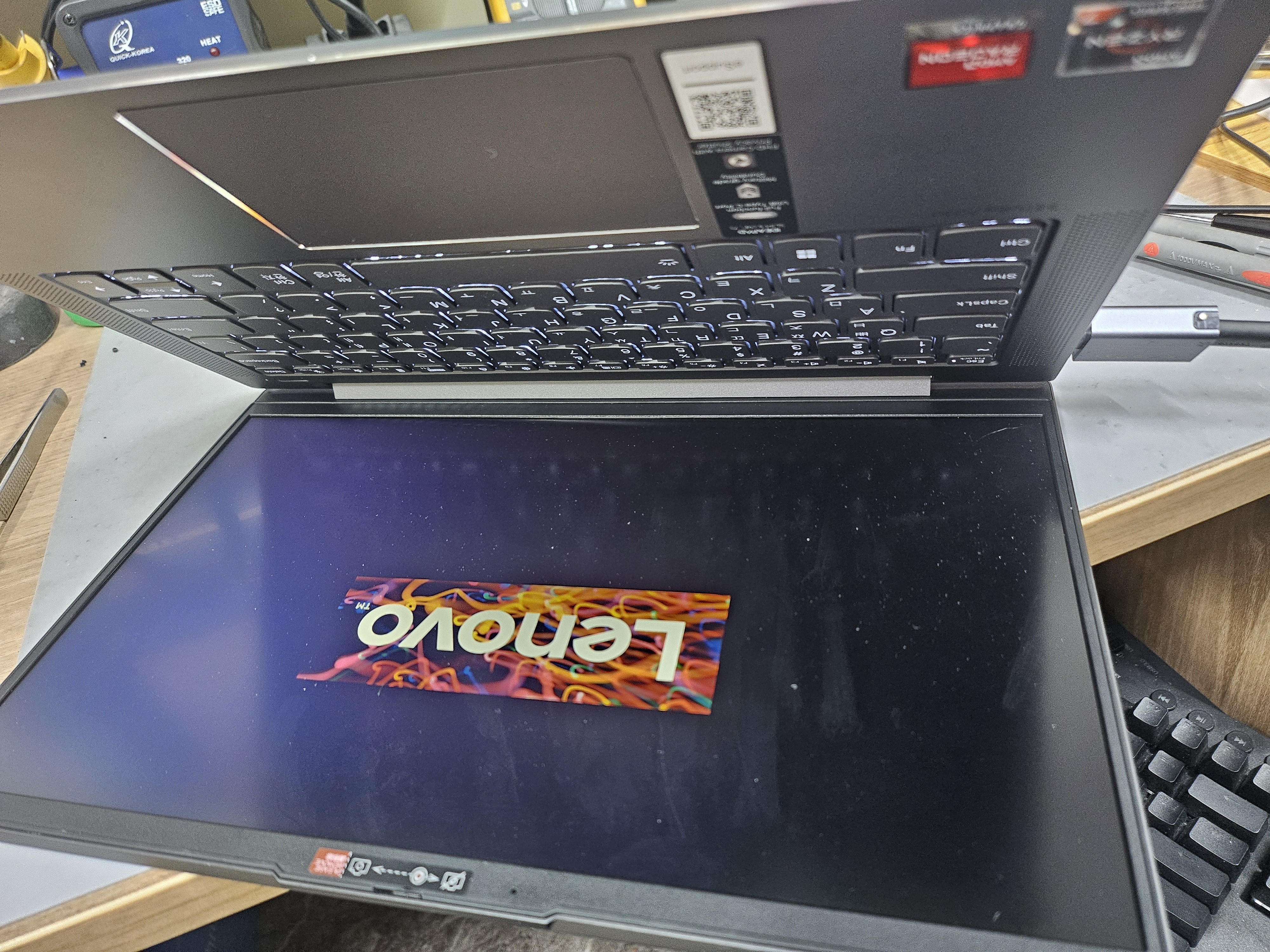

• 시스템 안정성 테스트: 윈도우 부팅 후 키보드, 터치패드, 스피커 등 모든 주변 장치의 정상 작동을 점검했습니다. 특히 과부하 테스트를 통해 수리 부위에 다시 발열이 생기지 않는지 체크했습니다.
• 예방 정비: 엔지니어로서의 서비스로, 기존의 딱딱하게 굳은 서멀구리스를 닦아내고 고성능 제품으로 재도포해 드렸습니다. 쿨링팬 내부의 미세 먼지 역시 에어건으로 깨끗하게 청소하여 최상의 냉각 컨디션을 확보했습니다.



수리 후기 및 사용자 주의사항

이번 레노버 아이디어패드 5 14ABA7 수리는 메인보드 전체 교체 없이 특정 소자 수리만으로 진행되어, 공식 센터 대비 훨씬 합리적인 비용으로 해결되었습니다.

최근 출시되는 노트북들은 대부분 USB-PD 충전 방식을 채택하고 있습니다. 편리하지만 그만큼 전원부가 민감합니다. 비정격 충전기나 저가형 케이블을 사용하면 전압 변동에 의해 이번 사례처럼 캐패시터나 PD 컨트롤러 칩셋이 스트레스를 받아 파손될 확률이 높습니다.

"노트북의 건강을 위해 반드시 인증된 정품 충전기를 사용해 주시고, 충전 단자에 이물질이 들어가지 않도록 주의해 주세요."

소중한 노트북에 전원 문제가 생겼다면, 포기하지 마시고 언제든 저희 리페어테크의 정밀 진단을 받아보시길 바랍니다. 정확한 원인 분석과 정직한 수리로 여러분의 기기를 다시 살려내겠습니다. 감사합니다!
