ThinkPad T14s Gen 1 : 전원 무반응 및 충전 불량 메인보드 수리

안녕하세요, 노트북 메인보드 회로 수리 전문 블로그 리페어테크입니다.

오늘 소개해드릴 수리 사례는 비즈니스 노트북의 표준이자 완성형이라 불리는 레노버 씽크패드(ThinkPad) T14s Gen 1 모델의 전원 불량 수리 과정입니다. 씽크패드 라인업 중에서도 's'가 붙은 모델은 'Slim'을 의미하며, 탁월한 휴대성과 견고함을 자랑합니다. 하지만 이러한 슬림형 모델들은 고성능 부품이 좁은 공간에 밀집되어 있어 발열이나 물리적인 포트 충격에 의한 회로 손상이 발생할 가능성이 높습니다.

이번에 입고된 제품 역시 갑작스러운 전원 차단 이후 어떤 방법으로도 켜지지 않는 증상을 보였습니다.

---

1. 초기 증상 및 사용자 자가 조치 확인

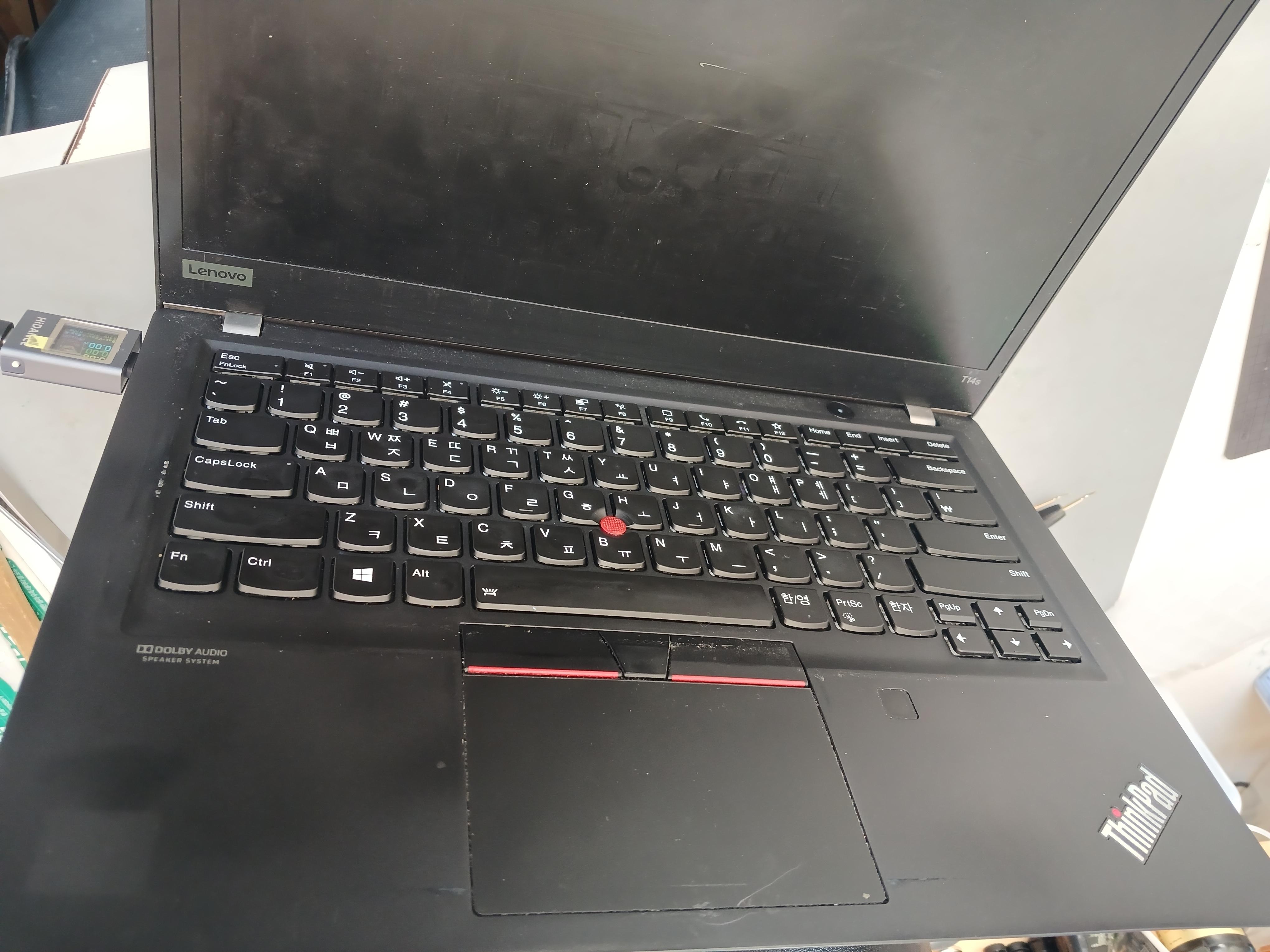

입고 당시 노트북은 '완전 먹통' 상태였습니다. 전원 버튼을 눌러도 LED 인디케이터에 불이 들어오지 않았으며, 팬(Fan)조차 돌아가지 않는 무반응 상태였습니다.

사용자분께서는 초기 대응으로 다음과 같은 조치를 취하셨습니다:

1. 어댑터 신규 구매: 기존 어댑터의 고장을 의심하여 레노버 정품 C타입 어댑터를 새로 구매해 보셨으나 증상은 동일했습니다.
2. 강제 리셋 시도: 하판의 리셋 홀을 누르거나 전원 버튼을 15초 이상 눌러 정전기를 방전시키는 조치를 취했으나 반응이 없었습니다.

이처럼 기본적인 외부 조치로 해결되지 않는다면, 이는 내부 메인보드 전원 공급 라인(Power Delivery Line) 어딘가에 하드웨어적 결함이 발생했음을 의미합니다.

2. 정밀 진단: USB-C 전압 및 전류 분석 (5V 고정 문제)

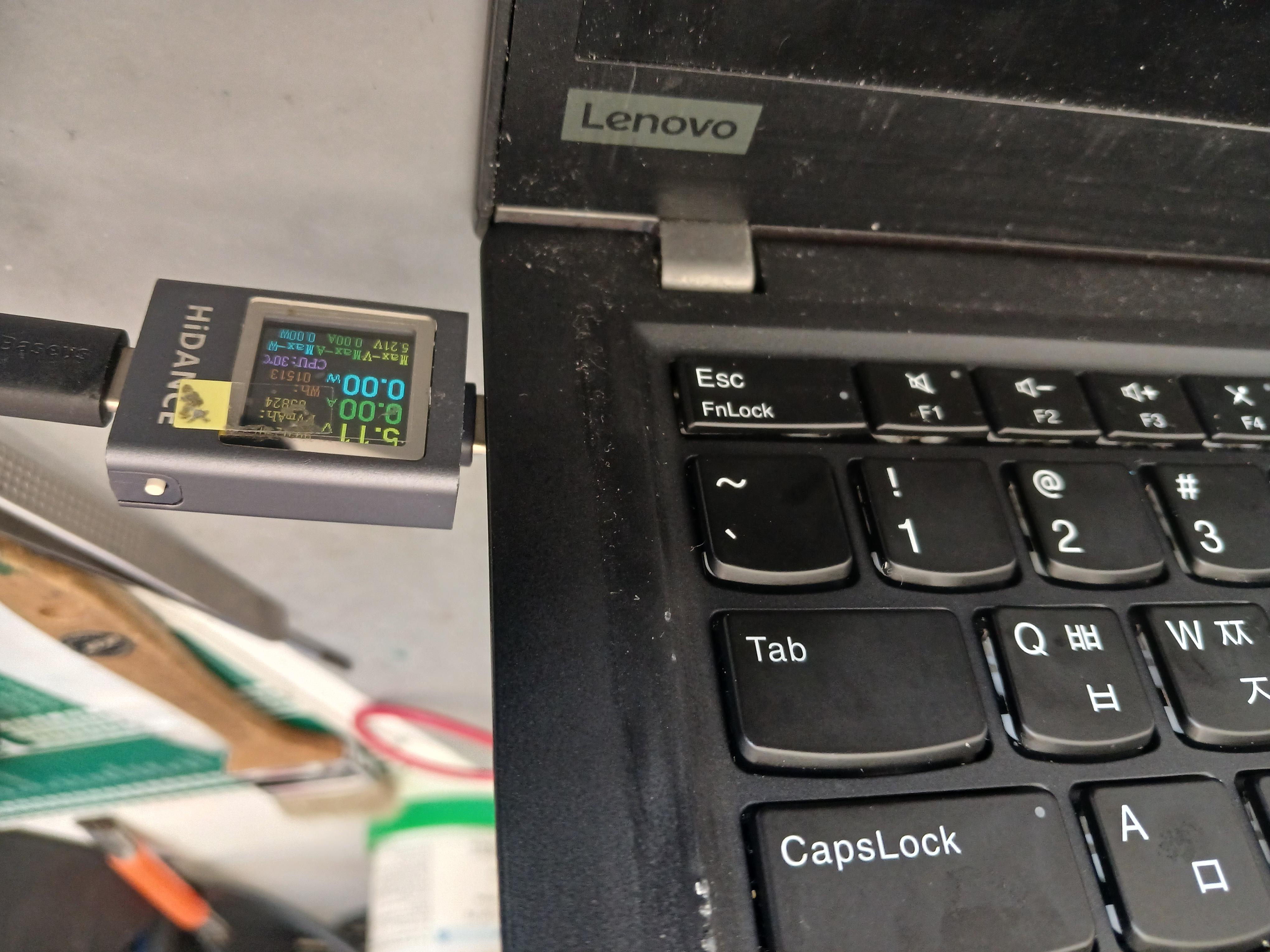

본격적인 분해에 앞서 USB-C 타입 전류 테스터기를 통해 입력단의 상태를 체크했습니다. 노트북의 전원 공급 체계를 이해하는 데 있어 가장 중요한 첫 단계입니다.

• 진단 결과: 테스터기에 찍힌 전압은 5.02V, 전류는 0.00A에 머물러 있었습니다.
• 분석: 최신 노트북에 사용되는 PD(Power Delivery) 충전 방식은 초기 연결 시 기기와 어댑터가 서로 통신하여 5V를 먼저 인가한 뒤, 기기의 정보를 확인하고 20V로 승압(Negotiation)하는 과정을 거칩니다. 현재 5V에 머물러 있다는 것은 이 '승압 과정'이 이루어지지 않고 있다는 뜻이며, 이는 PD 컨트롤러 칩셋의 불량이나 입력단 회로의 쇼트(Short)를 시사합니다.





3. 메인보드 분해 및 내부 정밀 점검 (UV 라이트 활용)

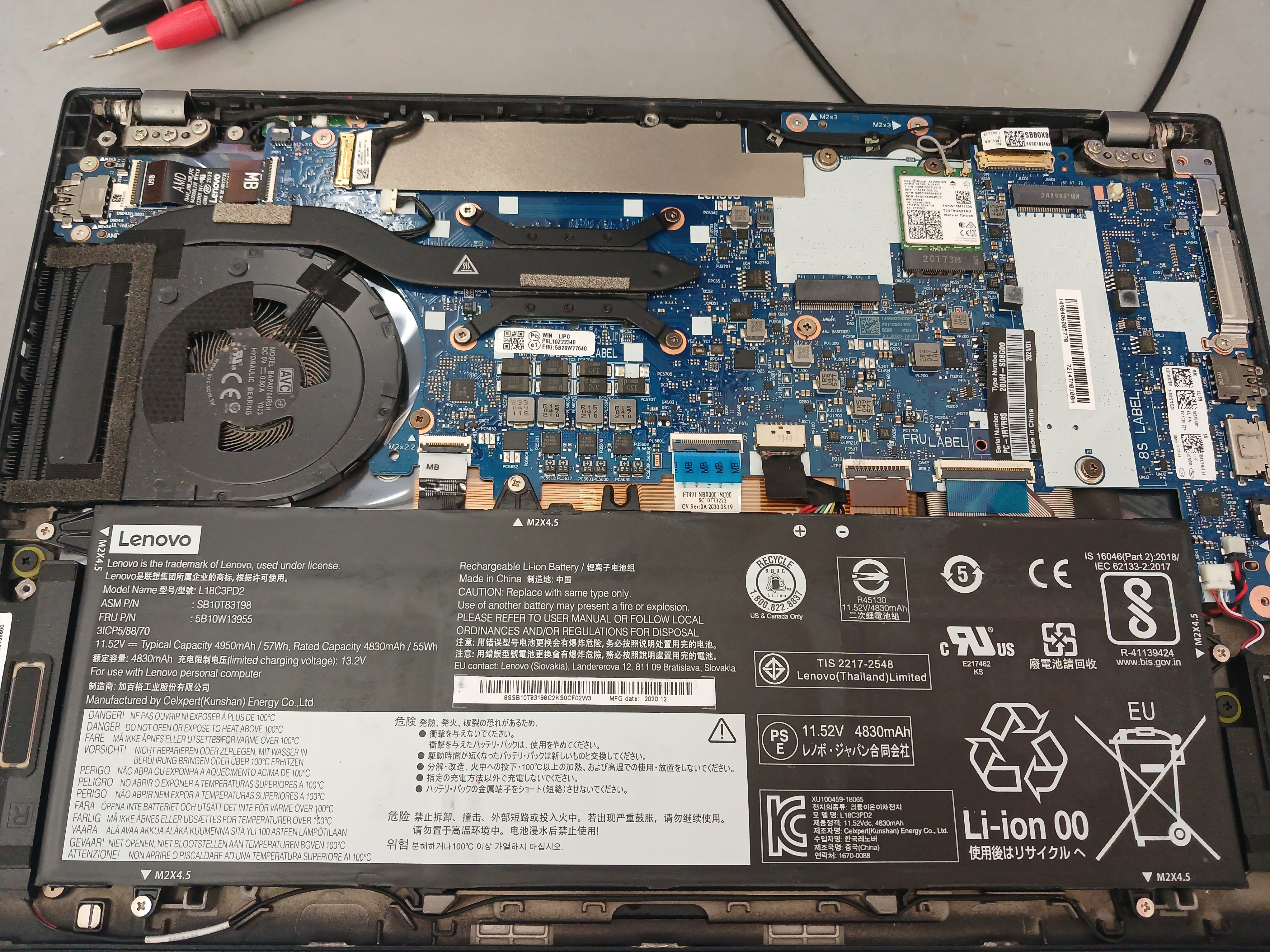

정확한 원인 파악을 위해 하판 케이스를 분해했습니다. T14s G1의 내부는 비즈니스 모델답게 매우 정갈하게 설계되어 있지만, 회로 밀도가 매우 높습니다.

1. 육안 점검: 먼저 타거나 변색된 소자가 있는지 살핍니다. 하지만 육안으로 보이지 않는 미세한 침수나 부식이 있을 수 있습니다.

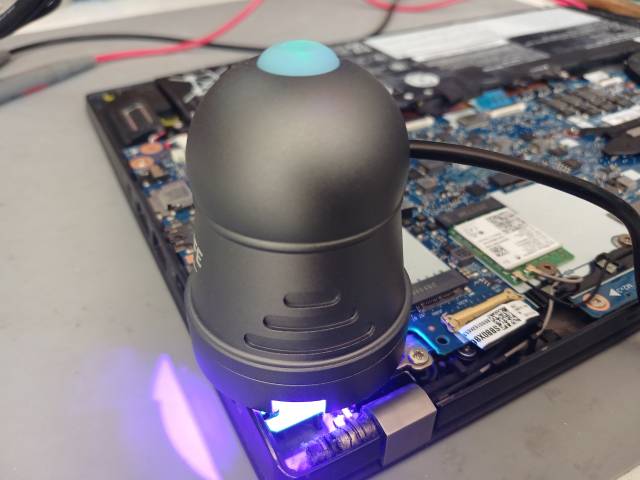

2. UV 라이트 점검: 육안으로 식별이 어려운 미세한 이물질이나 액체 유입 흔적을 찾기 위해 UV(자외선) 라이트를 조사합니다. 특정 소자 주변에서 형광 반응이 나타난다면 해당 부위의 부식이나 단락을 의심할 수 있습니다.
3. 쇼트 점검: 테스터기를 이용해 메인 전원 라인(B+)의 저항 수치를 측정합니다. 측정 결과, 충전 포트와 연결된 전원 입력부 회로에서 비정상적인 저항값이 확인되었습니다.









5. 수리 완료 및 최종 기능 테스트

• 입력 장치: 키보드의 모든 키와 씽크패드의 상징인 '빨간 점(트랙포인트)' 정상 작동 확인.
• 연결성: Wi-Fi 신호 감도 측정 및 블루투스 페어링 테스트.
• 멀티미디어: 내장 사운드 출력 및 마이크 정상 작동 확인.
• 부하 테스트: CPU 및 메모리에 부하를 주어 수리 부위의 발열 및 안정성 검증.

모든 테스트를 통과하여 고객님께 안전하게 출고해 드렸습니다.

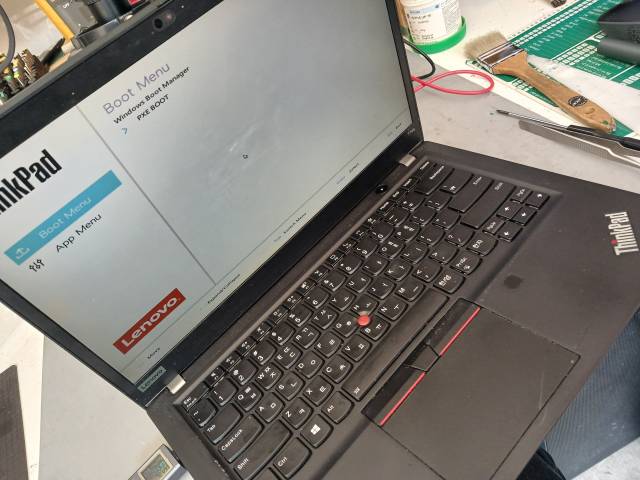

• 케이스를 가조립한 후 전원을 켜자 화면에 반가운 ThinkPad 로고와 함께 Boot Menu가 정상적으로 출력되었습니다. 부팅 성공 후에는 단순히 켜지는 것에 그치지 않고 종합적인 검수를 진행합니다:

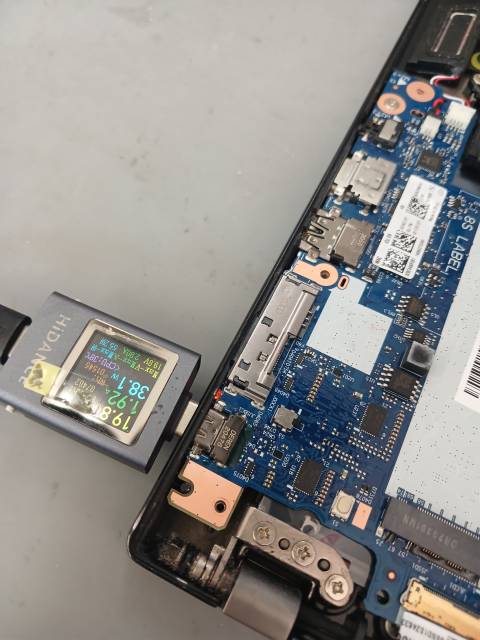

• 수리 후 다시 C타입 테스터기를 연결해 보았습니다. 잠시 후 전압이 20.1V로 정상적으로 승압되며 전류량이 올라가는 것을 확인했습니다. 배터리 충전 회로가 정상 작동하기 시작한 것입니다.

레노버 씽크패드 T14s 시리즈를 사용하시는 분들께 드리는 팁입니다. C타입 충전 포트는 매우 편리하지만, 케이블이 꽂힌 상태에서 위아래로 힘이 가해지면 메인보드 패턴이 손상될 수 있습니다. 전원이 들어오지 않을 때 억지로 케이블을 흔들어 보는 행위는 내부 쇼트를 유발해 수리 범위를 넓힐 수 있으니 주의가 필요합니다.
