한성컴퓨터의 고성능 게이밍 노트북 라인업인 한성 보스몬스터(HANSUNG BOSSMONTER) 시리즈 중, 인텔 10세대 Core i7 프로세서가 탑재된 모델의 ‘CPU 전원 2차단 적층 세라믹 콘덴서(MLCC) 쇼트’로 인한 전원 불량 메인보드 회로 수리기입니다.
노트북 부하가 높은 게이밍 장비 특성상 CPU 주변부의 전원부(VRM)는 항상 고열과 고전압에 노출됩니다. 이로 인해 메인보드 내부 2차단 회로의 핵심 소자인 MLCC가 타들어 가면서 전체 전원이 쇼트(Short)되어 완전히 먹통이 된 제품을 계측, 적출, 교체하여 완벽하게 되살려낸 정밀 정비 과정을 상세히 기록합니다.
1. 입고 및 증상 진단 (No Power)
- 모델명: 한성컴퓨터 BOSSMONSTER (Intel Core i7 10th Gen 탑재 모델)

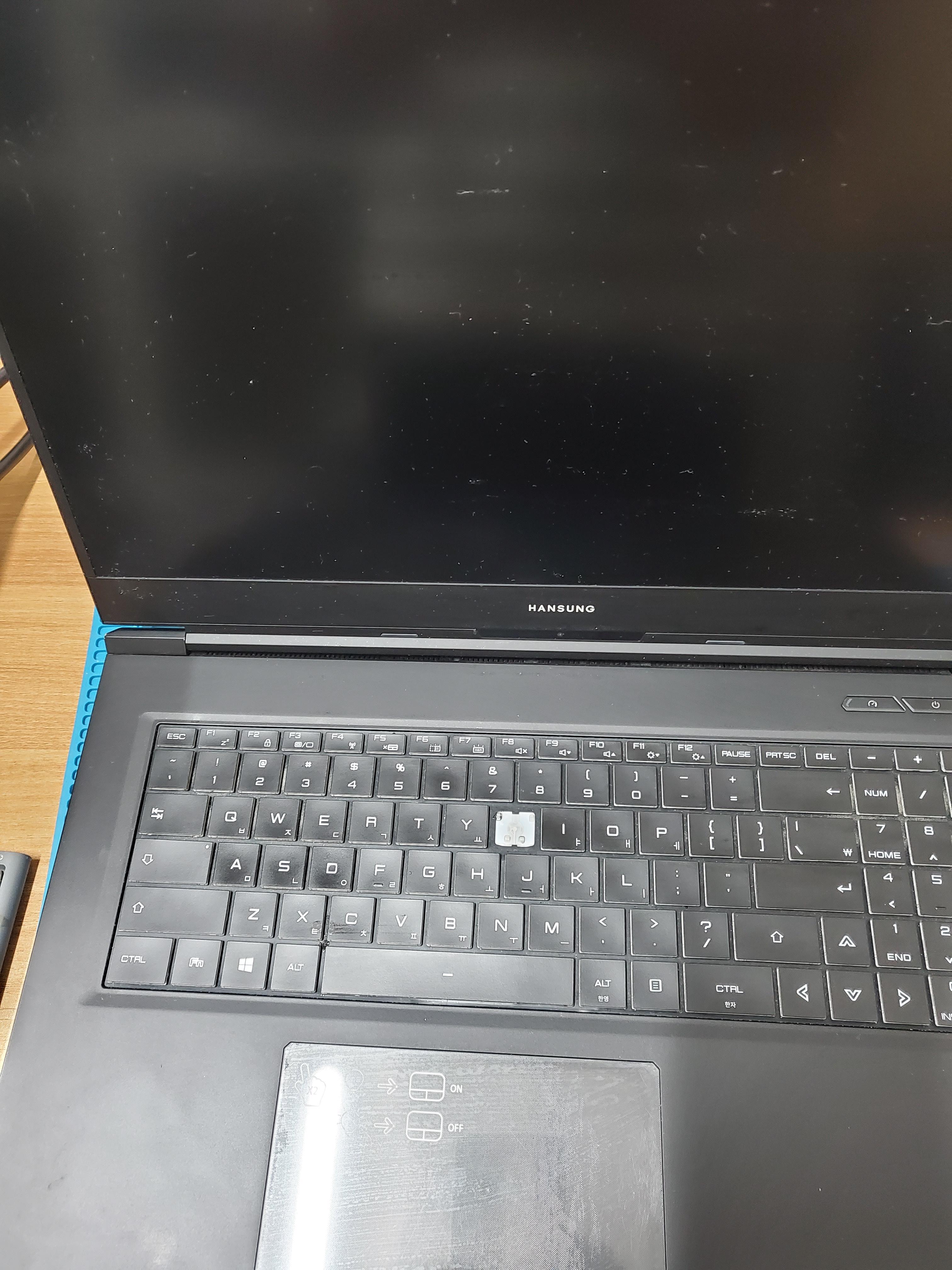

- 고객 접수 증상: 게임 플레이 도중 갑자기 '퍽'하는 미세한 소리와 함께 노트북이 꺼진 이후로 전원 버튼을 눌러도 본체 LED조차 들어오지 않는 완전 먹통 상태. 대기업 센터 및 일반 수리점에서 메인보드 단종 및 전면 교체 판정을 받고 입고됨.
하판 분해 및 1차 전원단 인입 계측

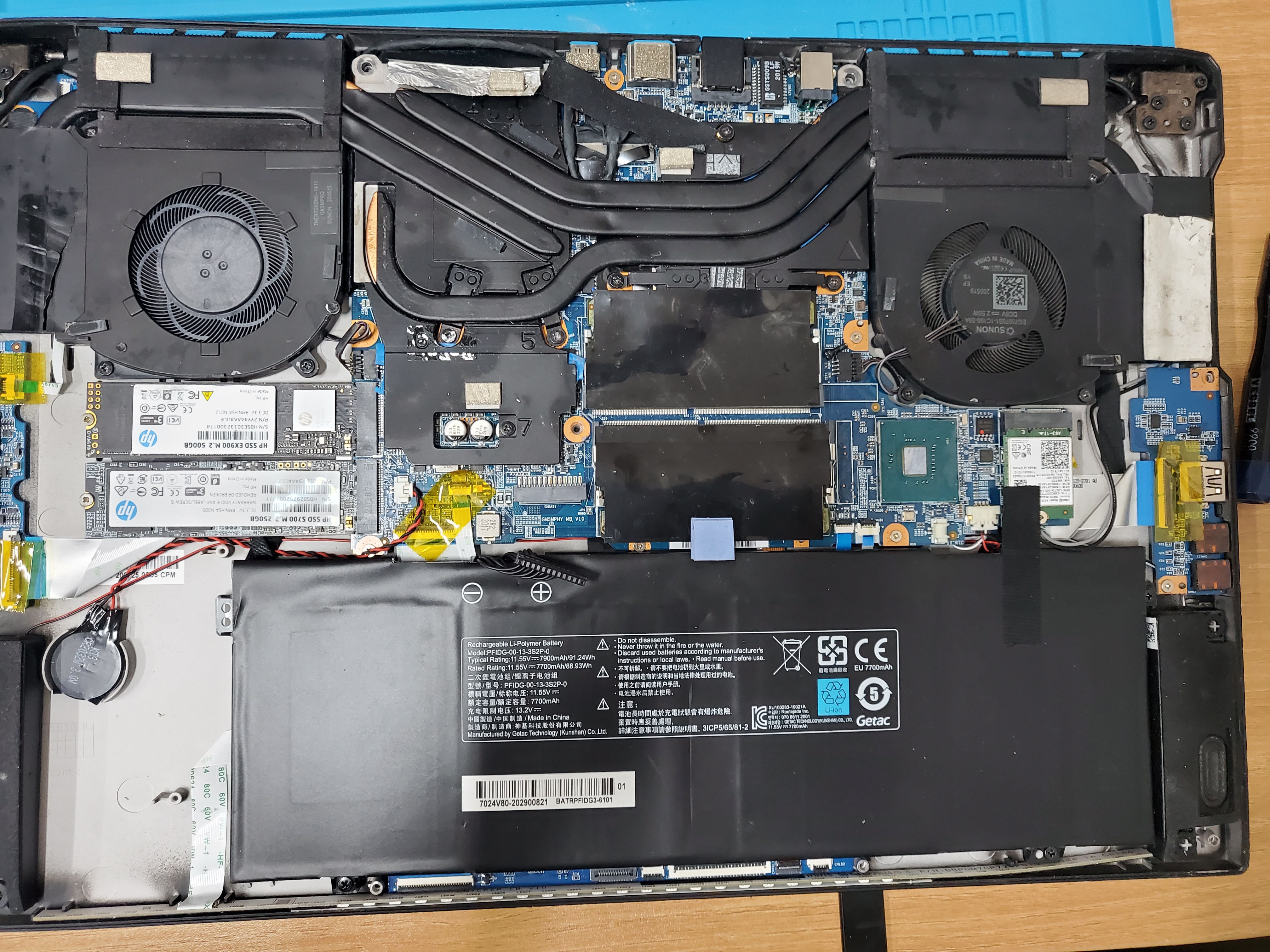

회로 점검을 위해 가이드 스트랩과 부품 패드를 배치한 뒤 하판 케이스를 분리했습니다. 후면 배기구와 거대한 듀얼 쿨링팬 구조가 눈에 띄며, 중앙 하단에는 대용량 배터리가 장착되어 있습니다. 회로 수리 작업의 철칙에 따라 배터리 커넥터를 메인보드로부터 가장 먼저 분리하여 2차 쇼트로 인한 칩셋 파손을 방지했습니다.
19V 메인 어댑터 라인을 물리고 전류 소모량을 확인한 결과, 전원 버튼을 누르기도 전에 어댑터의 전압이 뚝 떨어지며 전류가 과도하게 흐르는 'VIN 메인 레일 쇼트' 현상이 관측되었습니다. 이는 메인보드 내의 전원 공급선 중 하나가 접지(GND)와 완전히 붙어버렸음을 뜻합니다.
2. 불량 부위 추적 및 원인 분석
현미경 검사와 멀티미터(도통 테스트)를 병행하여 전원 인입단부터 1차단 MOSFET, 2차단 전원부(PWM 단)를 순차적으로 찍어 나갔습니다.
① 이물질 및 나사 유입으로 인한 쇼트 흔적 포착

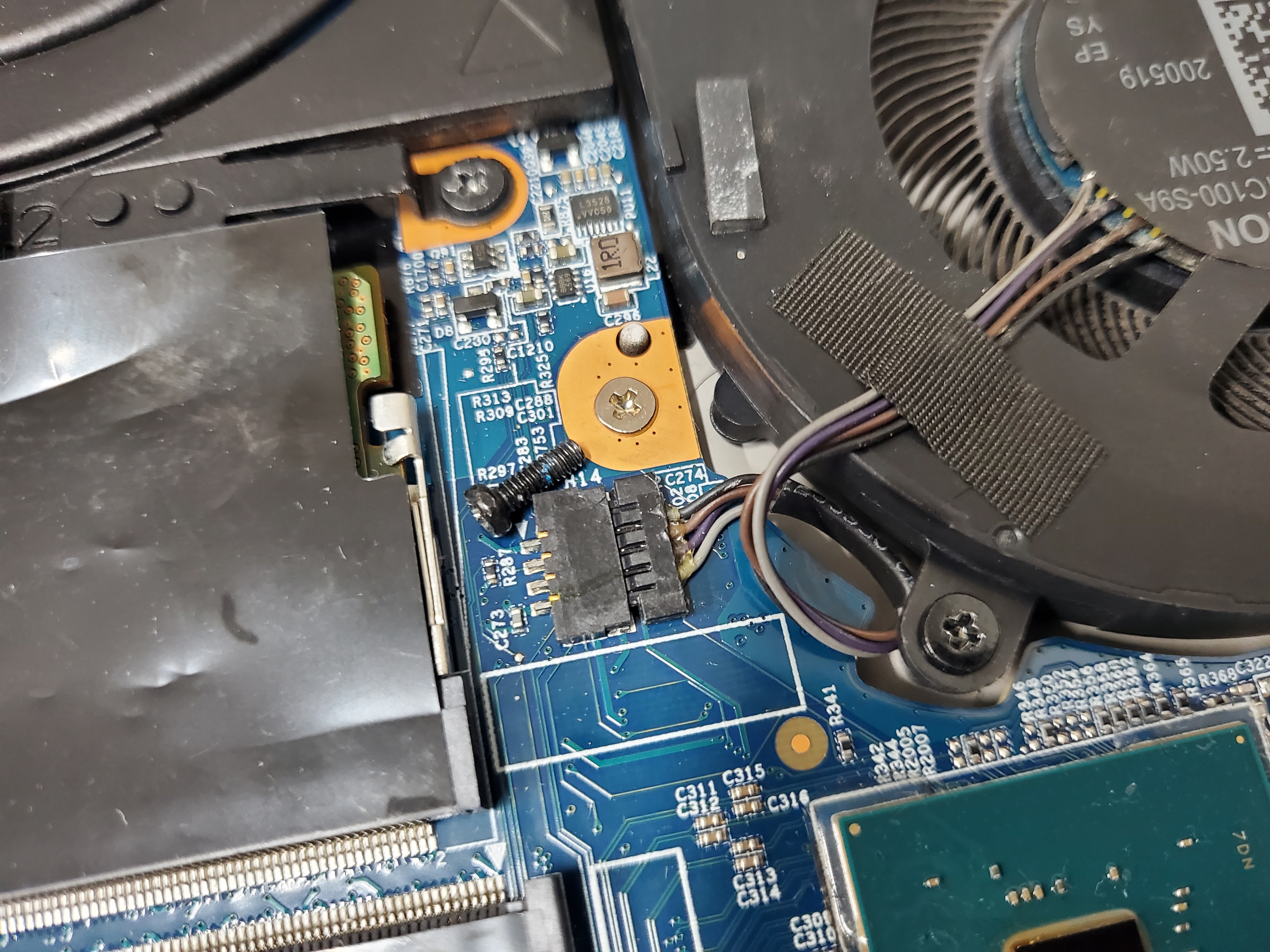

보드를 정밀하게 훑어보던 중 특이한 점이 발견되었습니다. 메인보드 내부의 고정 나사 하나가 풀려 정위치를 이탈해 회로 내부를 굴러다닌 흔적이 보였습니다.
- KakaoTalk_20260608_171618011_03.jpg 파일을 보면, CPU 및 메모리 전원부 주변 랜드 패턴 근처에 고정 나사가 비정상적으로 걸쳐져 있던 자리가 확인됩니다.
- 더불어 KakaoTalk_20260608_171618011_04.jpg 파일에서는 유선 랜 포트(GST5009B 필터 칩셋 부근)와 전원 커넥터 단자 사이에 별도의 이물질이나 스파크로 인한 미세한 그을음, 유입 흔적이 발견되었습니다. 이런 이물질이나 이탈된 나사는 회로의 전위 차를 발생시켜 특정 소자에 과전류가 집중되게 만듭니다.
② CPU 2차단 VRM 메인 MLCC 쇼트 확진

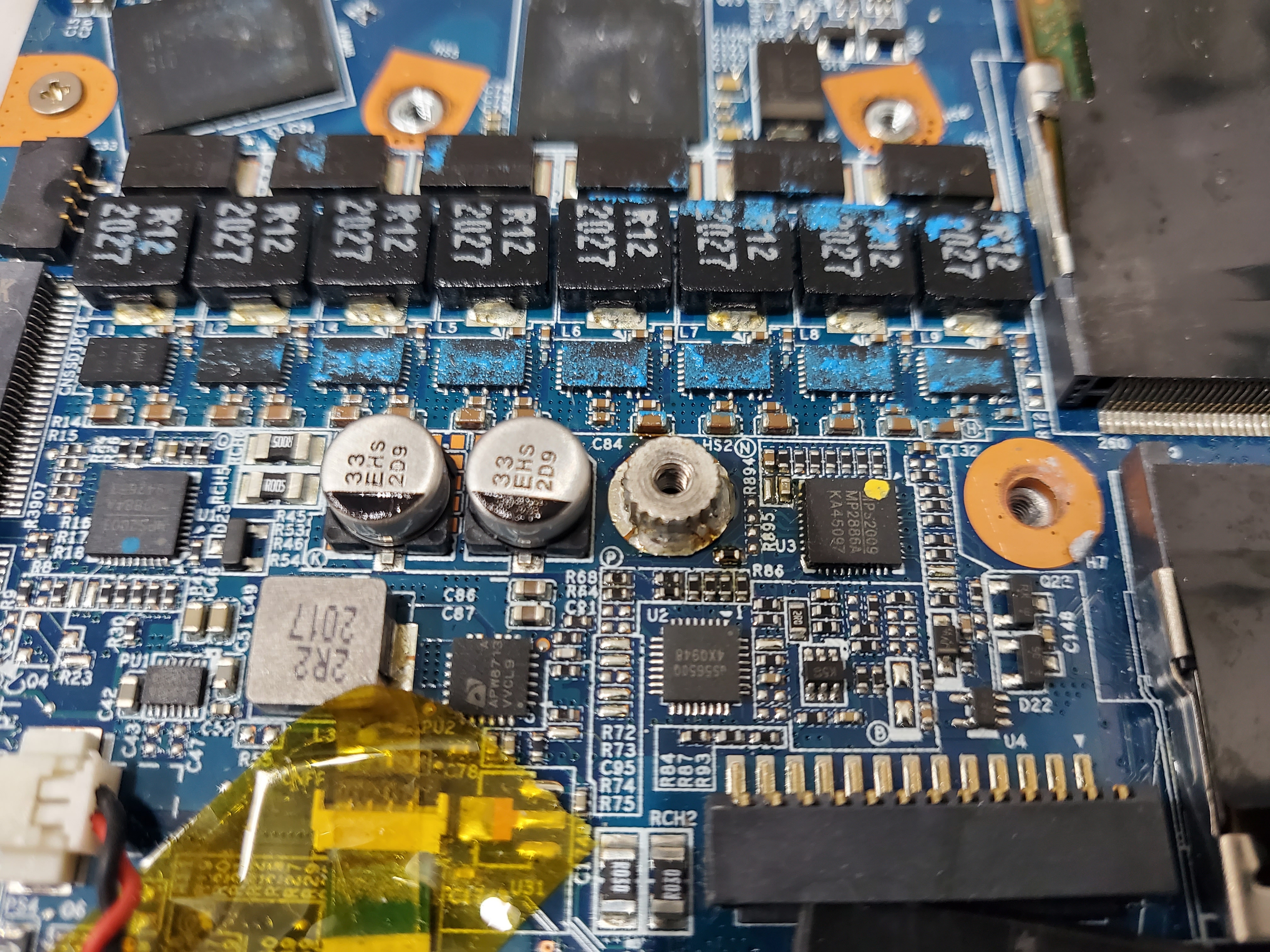

결정적인 쇼트 발원지는 CPU 코어에 전력을 공급하는 메인 VRM(Voltage Regulator Module) 회로였습니다. KakaoTalk_20260608_171618011_06.jpg 파일의 현미경 확대 사진을 보면, CPU 코어 전원 공급용 인덕터(R12 및 2027/2127 코일 라인) 뒷면에 촘촘히 박혀 있는 대용량 적층 세라믹 콘덴서(MLCC) 단이 나타납니다.
이 MLCC들은 CPU 가동 시 발생하는 미세한 리플 노이즈를 제거하고 전압을 안정적으로 유지해 주는 2차단 필터 역할을 합니다. 멀티미터 계측 결과, 이 중 특정 라인의 저항값이 무한대가 아닌 0 $\Omega$에 가깝게 떨어지는 완전 쇼트 반응을 보였습니다. 외관상 미세하게 균열(Crack)이 가거나 상단이 변색된 MLCC가 고열로 인해 내부 유전체가 파괴되면서 합선 상태를 유발한 것입니다.
3. 메인보드 회로 수리 공정 (MLCC 적출 및 교체)
문제가 되는 2차단 MLCC 소자들을 교체하기 위해 메인보드를 완벽히 탈거하고 메인 칩셋 주변의 써멀구리스를 세척했습니다. KakaoTalk_20260608_171618011_07.jpg 및 KakaoTalk_20260608_171618011_08.jpg 파일에서 볼 수 있듯이 코어 전반의 써멀 수리 구역을 깨끗이 정리한 후 작업을 개시했습니다.
Step 1: 쇼트 소자 적출 (De-soldering)
- 쇼트가 난 CPU 2차단 주변 소자들에 고급 젤 플럭스를 도포했습니다. CPU 다이(Die)와 글래스 면이 매우 인접해 있으므로, 열풍기 사용 시 고열이 CPU 칩 자체로 들어가지 않도록 두꺼운 내열 캡톤 테이프와 방열 알루미늄 패드로 2중 마스킹을 마쳤습니다.
- 열풍기 온도를 무연납 융점인 약 370°C로 세팅한 후, 정밀 트위저를 이용해 타버린 불량 MLCC 소자를 메인보드 패턴에서 안전하게 들어 올렸습니다.
- 소자를 떼어낸 직후 메인 19V 전원 레일의 저항을 다시 측정하니, 0 $\Omega$이었던 수치가 메가옴($M\Omega$) 단위의 정상 정상치로 뚝 올라갔습니다. 다른 주변부 칩셋(PWM 컨트롤러 IC 등)은 손상되지 않고 오직 MLCC 단독 쇼트였음이 증명된 순간입니다.
Step 2: 랜드 패턴 정리 및 새 고용량 MLCC 실장
- KakaoTalk_20260608_171618011_09.jpg 손가락으로 가리키는 회로 접점 부근 및 유선 랜 필터 단자 하단부까지 패턴에 무리가 가지 않았는지 재차 확인했습니다.
- 숄더링 위크와 칼팁 인두기를 이용해 잔여 납을 깔끔하게 흡입하여 랜드 패턴을 평평하게 다듬었습니다. 고주파 특성이 우수한 정품 동급 용량(주로 10uF~22uF 내외의 고압 규격)의 새 MLCC를 한 치의 오차도 없이 일렬로 정밀 솔더링(실장)해 주었습니다.
- 작업 부위에 남아 있는 플럭스 잔여물은 메인보드 부식을 막기 위해 전용 세척제(TCE/알코올)와 솔을 이용해 흔적 없이 닦아내었습니다.
4. 조립 및 정밀 기능 검수
수리가 완료된 메인보드에 굳어있던 써멀구리스를 닦아내고 양질의 고성능 써멀구리스를 새로 도포한 뒤, 히트파이프와 쿨링팬 앗세이를 단단히 조립했습니다. 내부에서 이탈해 쇼트를 유발할 뻔했던 내부 나사들도 제자리에 록타이트를 살짝 발라 완벽히 체결해 주었습니다.
부팅 및 윈도우 진입 테스트

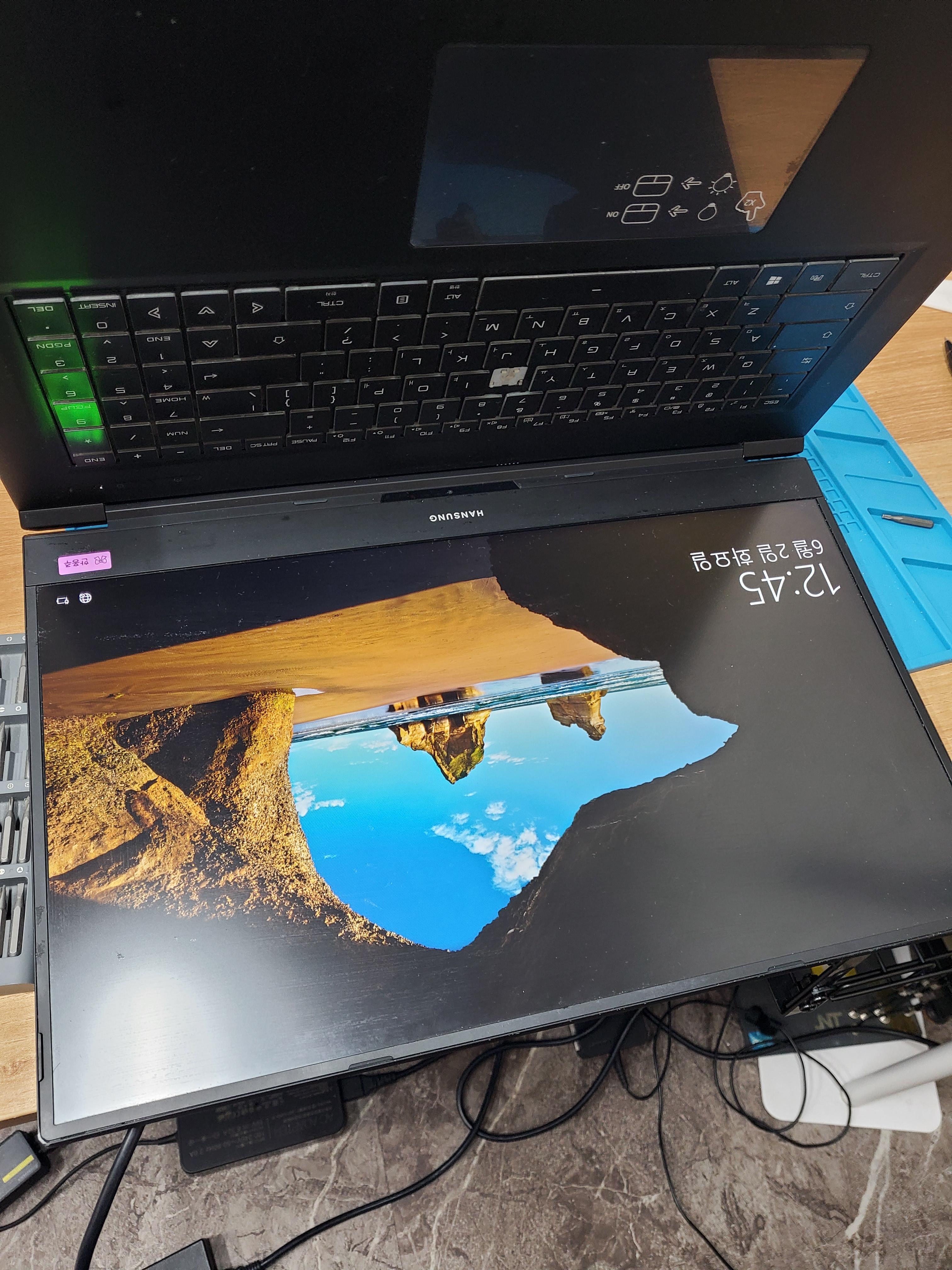

전원 어댑터를 연결하자마자 쇼트 전류 현상 없이 정상적인 대기 전류(0.02A 내외) 모드로 진입했습니다. 메인 전원 버튼을 누르자 키보드에 RGB 백라이트가 점등되며 KakaoTalk_20260608_171618011_10.jpg 파일과 같이 한성 보스몬스터 로고와 함께 윈도우 10 잠금 화면(12:45 화요일 화면)이 정상적으로 출력되었습니다.
화면이 켜진 후 장시간의 풀부하 벤치마크 테스트(링스, 과부하 프로그램)를 구동하여 CPU 전원 2차단 패치 부위가 고열 환경에서도 안정적인 전압을 유지하는지, 전압 강하(Drop) 현상으로 인한 셧다운은 없는지 3시간 이상 정밀 검수했습니다. 터치패드, 사운드, 유선 랜 포트 등 부가적인 장치들도 모두 정상 작동함을 확인한 뒤 기분 좋게 출고 준비를 마쳤습니다.
5. 수리 기술 소견
이번 한성 보스몬스터 게이밍 노트북의 고장은 고성능 작업 시 발생하는 VRM단의 지속적인 열화와 더불어, 내부 나사 고정 이탈 등의 복합적인 충격 요소가 결합해 메인 전원 평활용 코어 단 MLCC가 스트레스를 견디지 못하고 쇼트(파괴)된 전형적인 사례였습니다. 메인보드를 통째로 교체하는 과도한 비용 부담 대신, 정확한 회로 추적과 계측을 통해 고장의 근원이 된 소자만 정확히 교체 실장함으로써 완벽한 성능 복구와 비용 절감을 동시에 이루어낸 성공적인 수리였습니다.
