[노트북 수리] LG 그램 16 전원 무(먹통) 증상 메인보드 수리: TPS51225B 대기전원 IC 교체

수리장인 2026. 6. 22. 12:41
반응형

안녕하세요! 노트북 회로 수리 및 하드웨어 트러블슈팅 전문 블로그 'Repair Tech'입니다.

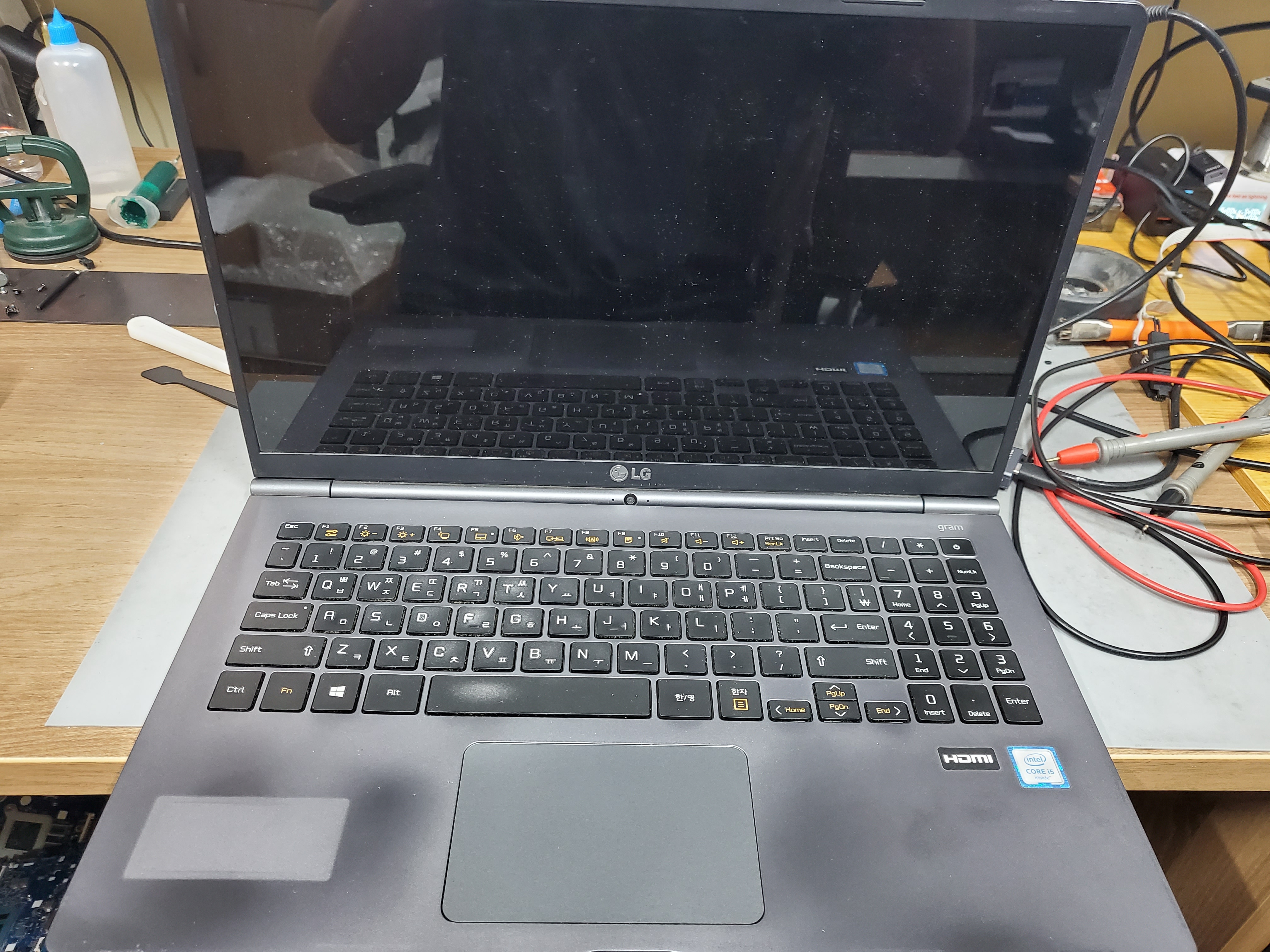

오늘 입고된 제품은 국내 초경량 노트북의 대명사인 LG 그램(gram) 16인치 모델입니다. 사용 중 갑자기 전원이 꺼진 이후, 어댑터를 연결해도 충전 LED조차 들어오지 않고 전원 버튼을 눌러도 아무런 반응이 없는 전형적인 '전원 먹통(No Power / No Sign of Life)' 증상으로 접수되었습니다.

대개 이런 증상은 단순 어댑터 불량이나 배터리 과방전일 수도 있지만, 상당수는 메인보드 내부의 전원 공급 라인, 그중에서도 시스템의 가장 기초적인 전원을 담당하는 대기전원(Standby Power) 회로의 불량으로 인해 발생합니다.

정밀 점검부터 원인 분석, 그리고 칩셋 교체 작업까지의 전 과정을 상세히 공유해 드리겠습니다.

1. 입고 제품 스펙 및 초기 증상 확인

  • 모델명: LG gram 16 (메인보드 명: 15Z960 MAIN B/D PCB REVISION 1.1 / P/N: EAX66772702)
  • 탑재 배터리: LBP7221E (7.7V, 4800mAh, 37Wh / 충전 제한 전압 8.8V)
  • 초기 증상: * 전원 어댑터 연결 시 충전 인디케이터 LED 미점등.
    • 전원 버튼 입력 시 팬(Fan) 회전 없음, 디스플레이 반응 없음, 전류 소모 거의 없음(소위 '벽돌' 상태).

전원 인디케이터조차 켜지지 않는다는 것은 메인보드 내부의 메인 전원 레일($VIN$)에서 전압이 제대로 분배되지 못하고 있거나, 임베디드 컨트롤러(EC)와 전원 버튼에 전송되어야 할 3.3V / 5V 대기 전압이 완전히 죽어 있음을 암시합니다.

2. 분해 및 메인보드 1차 육안 점검

정밀 진단을 위해 하판 케이싱을 고정하는 나사와 고무 패드를 전량 분리하고 내부를 개방했습니다.

⚠️ 필독! 노트북 메인보드 수리 전 필수 프로토콜

메인보드에 테스터 리드봉을 대거나 소자를 디솔더링하기 전에는 반드시 배터리 커넥터를 가장 먼저 분리해야 합니다. 전류가 잔류하는 상태에서 쇼트가 발생하면 CPU나 PCH 같은 핵심 칩셋이 영구 손상될 수 있습니다.

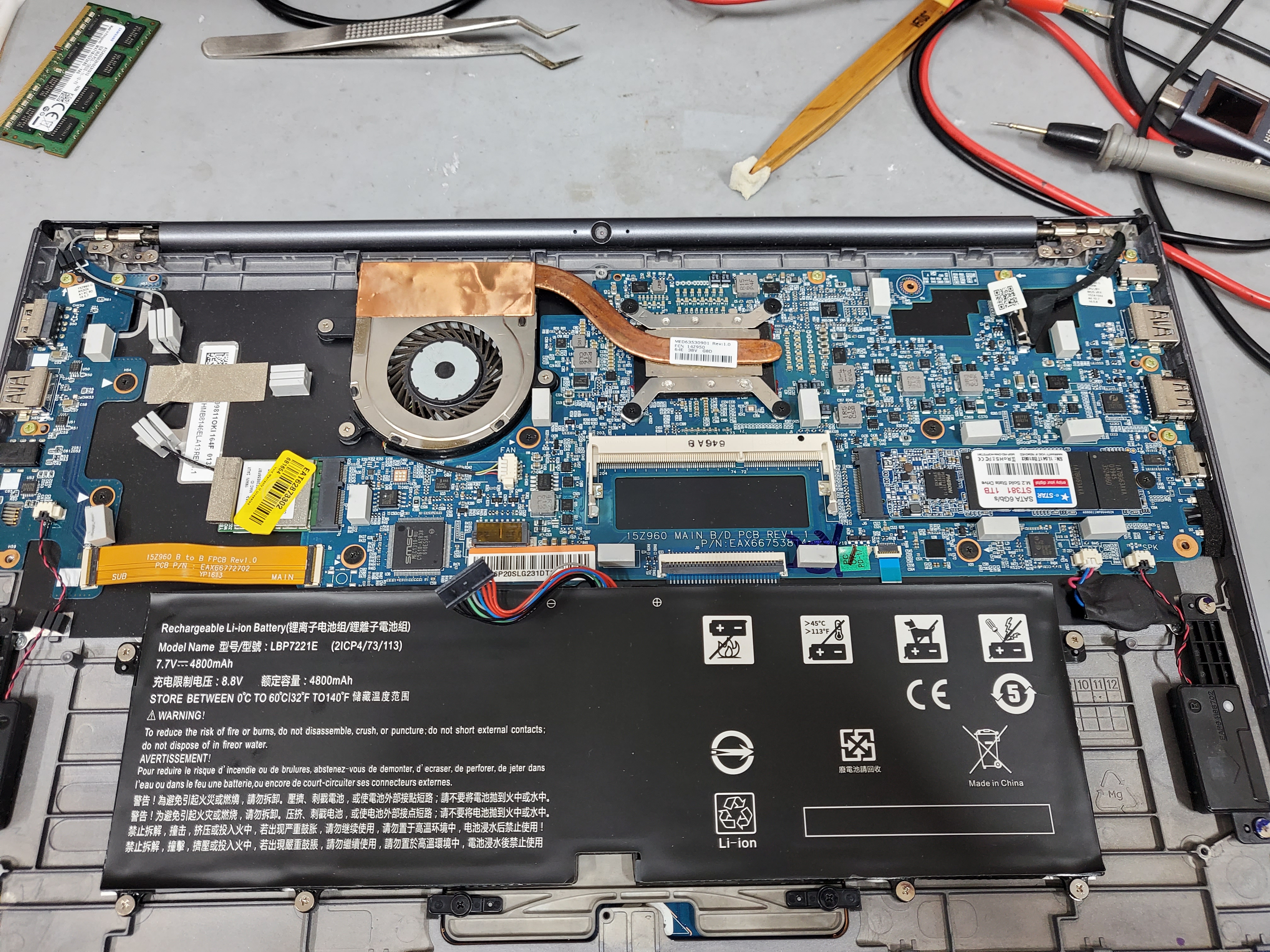

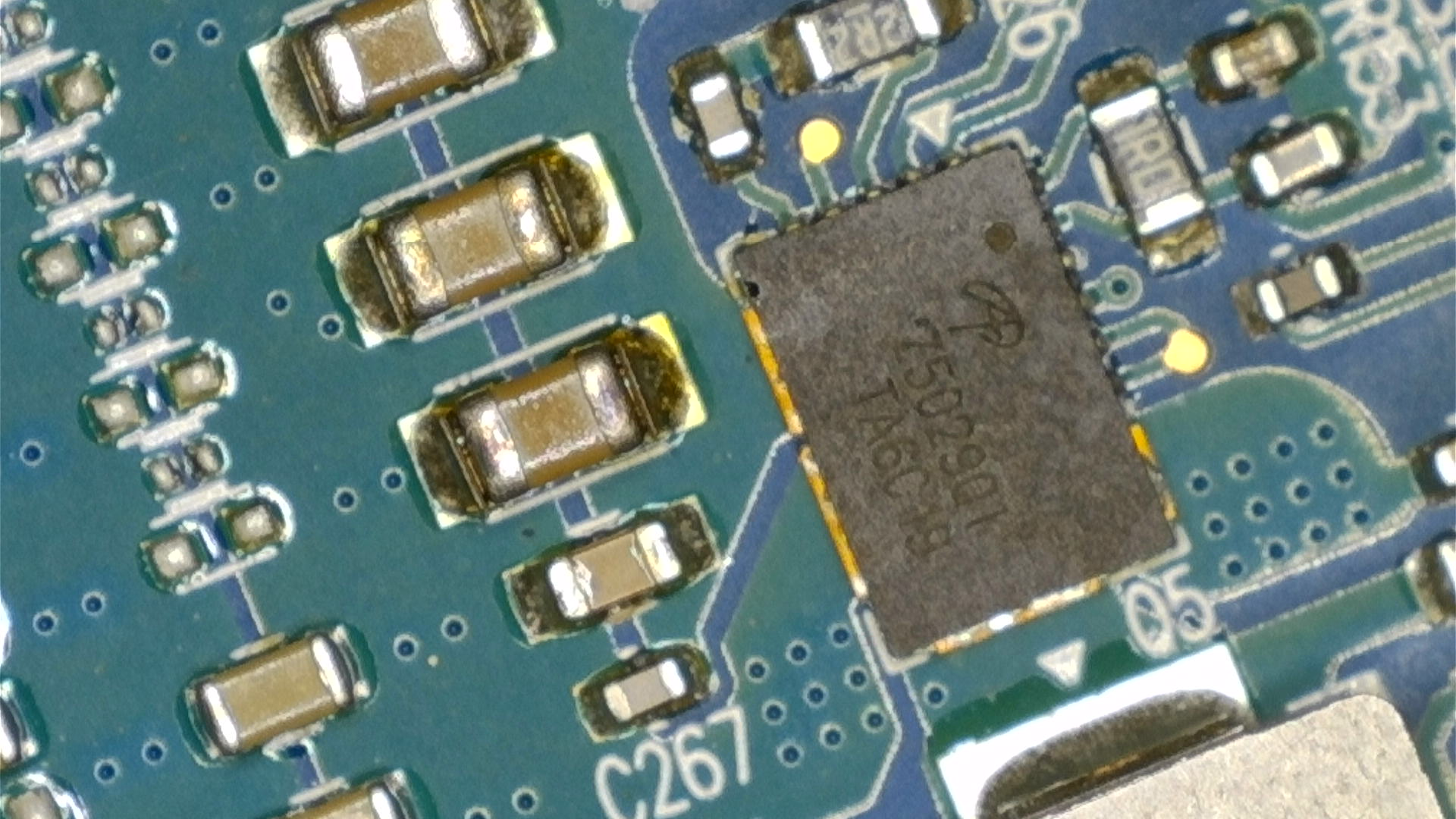

배터리 커넥터를 안전하게 분리한 후 메인보드의 육안 점검을 실시했습니다. 침수 흔적이나 특정 소자가 까맣게 타버린(Burn) 흔적은 보이지 않았으나, 전원 입력단(DC-IN) 및 배터리 충전 회로(Charging IC) 주변의 소자들을 멀티미터로 정밀 측정할 필요가 있었습니다.

3. 회로 진단 및 고장 원인 특정 (대기 회로 추적)

본격적으로 멀티미터를 이용하여 메인보드 주요 전원 레일의 저항값(GND 대비 임피던스)과 전압을 측정했습니다.

  1. 어댑터 입력 전압($VIN$) 확인: DC-IN 커넥터를 통해 들어오는 전압은 충전 FET를 거쳐 메인 전원 레일까지 대략 19V 내외로 정상 인입되고 있었습니다. 회로의 전단부(Front-end)는 살아있다는 뜻입니다.
  2. 3.3V / 5V 대기전원(Standby) 라인 점검: 노트북은 전원이 꺼진 상태에서도 전원 버튼 입력을 감지하고 BIOS, EC 칩셋을 구동하기 위해 항상 3.3V와 5V의 대기 전압이 발생해야 합니다. 그러나 이 보드의 대기 코일(Inductor) 단을 측정해 보니 전압이 0V로 완전히 죽어 있었습니다.

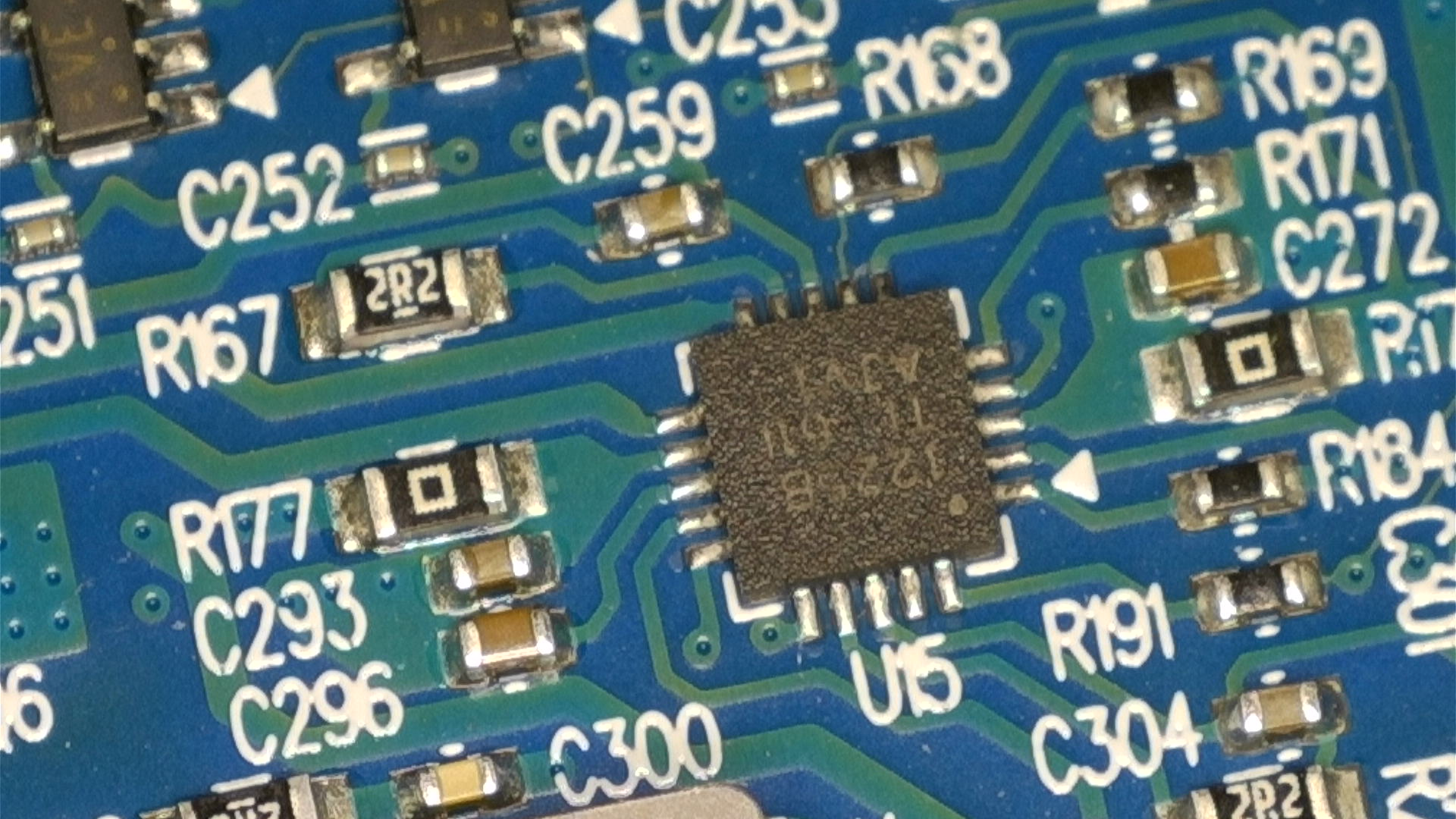

  3. 대기전원 IC 주변 임피던스 측정: 대기전원을 생성하는 핵심 컨트롤러인 U15 소자 주변을 점검했습니다. 칩셋 마킹을 확인해 보니 Texas Instruments(TI) 사의 TPS51225B 칩셋이 탑재되어 있었습니다.
    • $VIN$ (12번 핀): 19V 전상 인입 확인.
    • $VREG3$ (3번 핀, 3.3V LDO): 전압 출력 안 됨.
    • $VREG5$ (13번 핀, 5V LDO): 전압 출력 안 됨.
    • GND 대비 저항 측정 결과, LDO 출력단이나 스위칭 노드($SW1$, $SW2$) 단의 완전한 쇼트(Short to GND)는 발견되지 않았습니다.

결론: 출력단 후부 회로의 쇼트로 인한 보호 회로 작동이 아니라, TPS51225B 대기전원 IC 자체의 내부 소손(Internal Failure)으로 인해 LDO 및 메인 대기 전압을 전혀 밀어주지 못하는 고장으로 진단되었습니다. 해당 IC를 새 부품으로 교체하기로 결정했습니다.

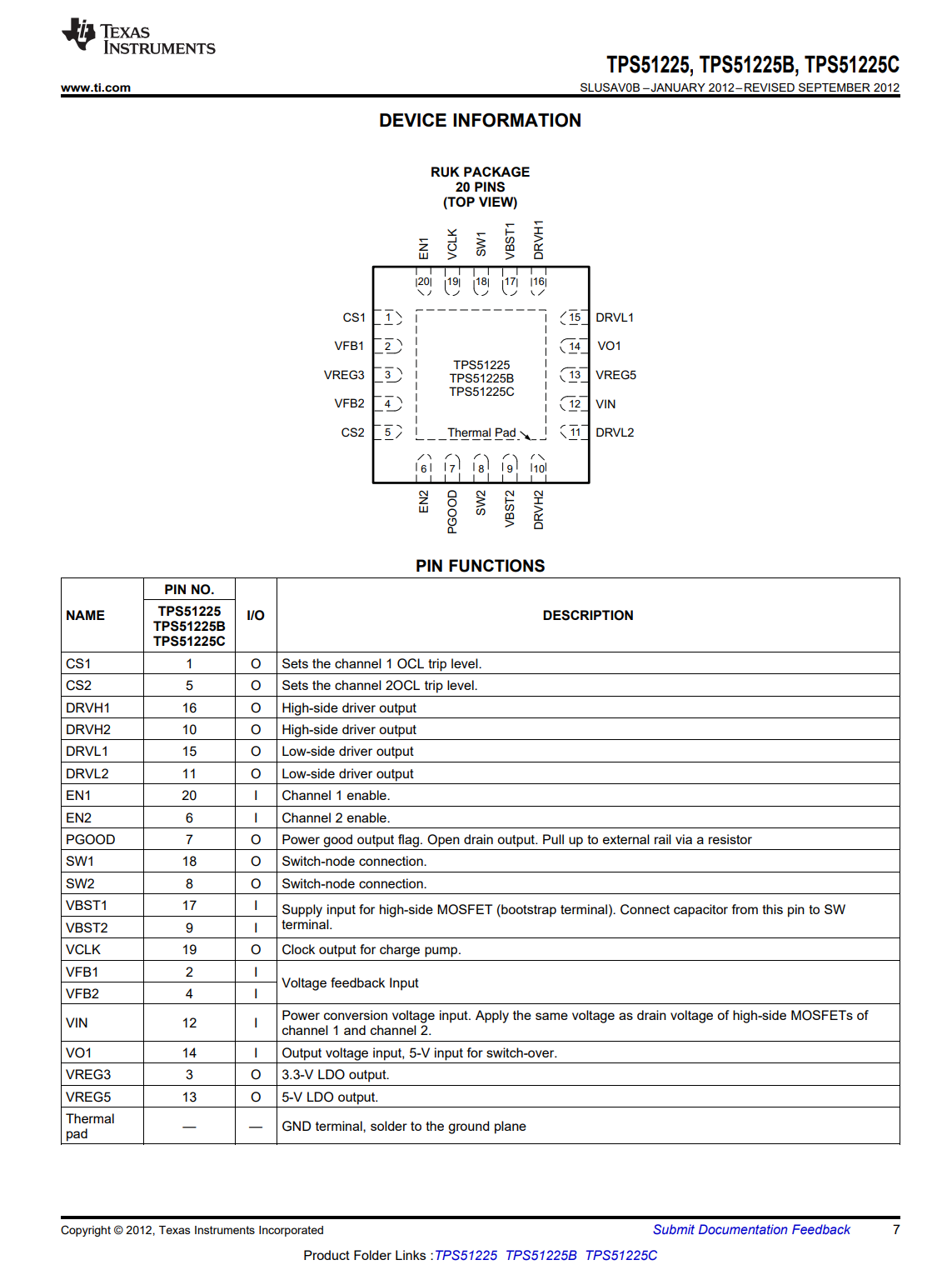

4. TPS51225B 칩셋 스펙 분석 (데이터시트 참조)

교체 작업을 진행하기 전, 수리 정확도를 높이기 위해 TI 사의 TPS51225B 회로 구성을 데이터시트를 통해 리마인드했습니다.

  • 패키지 형태: 20핀 RUK 패키지 (WQFN 타입, 크기가 매우 작고 바닥면에 Thermal Pad(방열 패드)가 있어 열풍기를 사용해야만 탈부착 가능).
  • 주요 핀 기능:
    • Pin 12 (VIN): 메인 전원 공급 입력 전압.
    • Pin 3 (VREG3): 3.3V LDO 출력 (내부 회로 및 EC 초기 구동용 필수 전원).
    • Pin 13 (VREG5): 5-V LDO 출력.
    • Pin 6, 20 (EN2, EN1): 각 채널의 스위칭 레귤레이터를 활성화하는 인에이블 신호.
    • Pin 7 (PGOOD): 전원이 안정적으로 출력될 때 상위 칩셋에 보내는 파워 굿 신호.

이 칩셋은 노트북 메인보드의 '심장박동'을 시작하게 만드는 시동 모터와 같은 역할을 하므로, 약간의 특성 불량만 생겨도 노트북은 완벽한 부팅 불가 상태에 빠지게 됩니다.

5. SMD 리워크 작업 (IC 디솔더링 및 솔더링)

고장 난 TPS51225B 칩셋을 제거하고 새 칩셋을 실장하는 정밀 납땜 작업을 진행했습니다. 주변에 플라스틱 커넥터와 소형 SMD 콘덴서들이 밀집해 있으므로 캡톤 테이프(내열 테이프)로 마스킹을 꼼꼼히 해주었습니다.

① 기존 불량 IC 제거 (Desoldering)

  1. U15 칩셋 주변에 플럭스(Flux)를 소량 도포합니다.
  2. 열풍기(Hot Air Station)의 온도를 약 360°C~380°C, 풍량을 적절히 조절하여 칩셋 주변에 고르게 열을 가합니다. (무연납 기준)
  3. 바닥면의 Thermal Pad가 완전히 녹아 플럭스가 끓어오르는 시점에 정밀 트위저(Tweezers)를 이용해 수직으로 칩셋을 들어 올립니다.

② 패턴 정리 및 새 IC 실장 (Soldering)

  1. 칩이 제거된 메인보드 패드에 잔류하는 거친 무연납을 솔더 위크(Solder Wick)와 인하선 인하두(Solder Iron)를 사용해 깔끔하고 평평하게 밀어냅니다. 이 작업이 제대로 안 되면 새 칩을 올렸을 때 들뜸 현상이 발생해 냉납이 생깁니다.

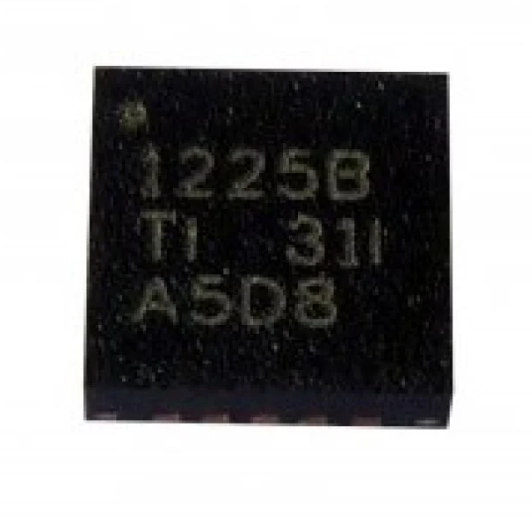

  2. 세척제(IPA)로 패드를 깨끗이 닦아낸 후, 새로운 플럭스를 살짝 바르고 새 TPS51225B 칩을 1번 핀 정렬 마킹(Dot)에 맞추어 정확하게 안착시킵니다.
  3. 다시 열풍기로 열을 가해 패드의 납이 녹으면서 표면장력에 의해 칩셋이 스스로 자리를 잡는 자연 정렬(Self-alignment) 현상을 확인합니다.
  4. 작업이 끝나면 열을 식힌 후 가느다란 바늘을 이용해 20개의 핀이 패드에 단단히 접합되었는지 하나씩 검수합니다.

6. 수리 후 전원 인가 테스트 및 결과

칩셋 교체 작업 완료 후, 메인보드의 열이 완전히 식은 것을 확인하고 1차 전압 피드백 테스트를 진행했습니다.

  • LDO단 재측정: 어댑터를 연결하자마자 3번 핀 $VREG3$에서 3.3V, 13번 핀 $VREG5$에서 5.0V가 칼같이 출력되는 것을 확인했습니다!
  • 전원 버튼 라인: 인에이블 신호가 정상적으로 돌면서 메인 대기 코일 전압도 정상화되었습니다. 임베디드 컨트롤러(EC)가 깨어나며 시스템이 시동 대기 상태로 진입했습니다.

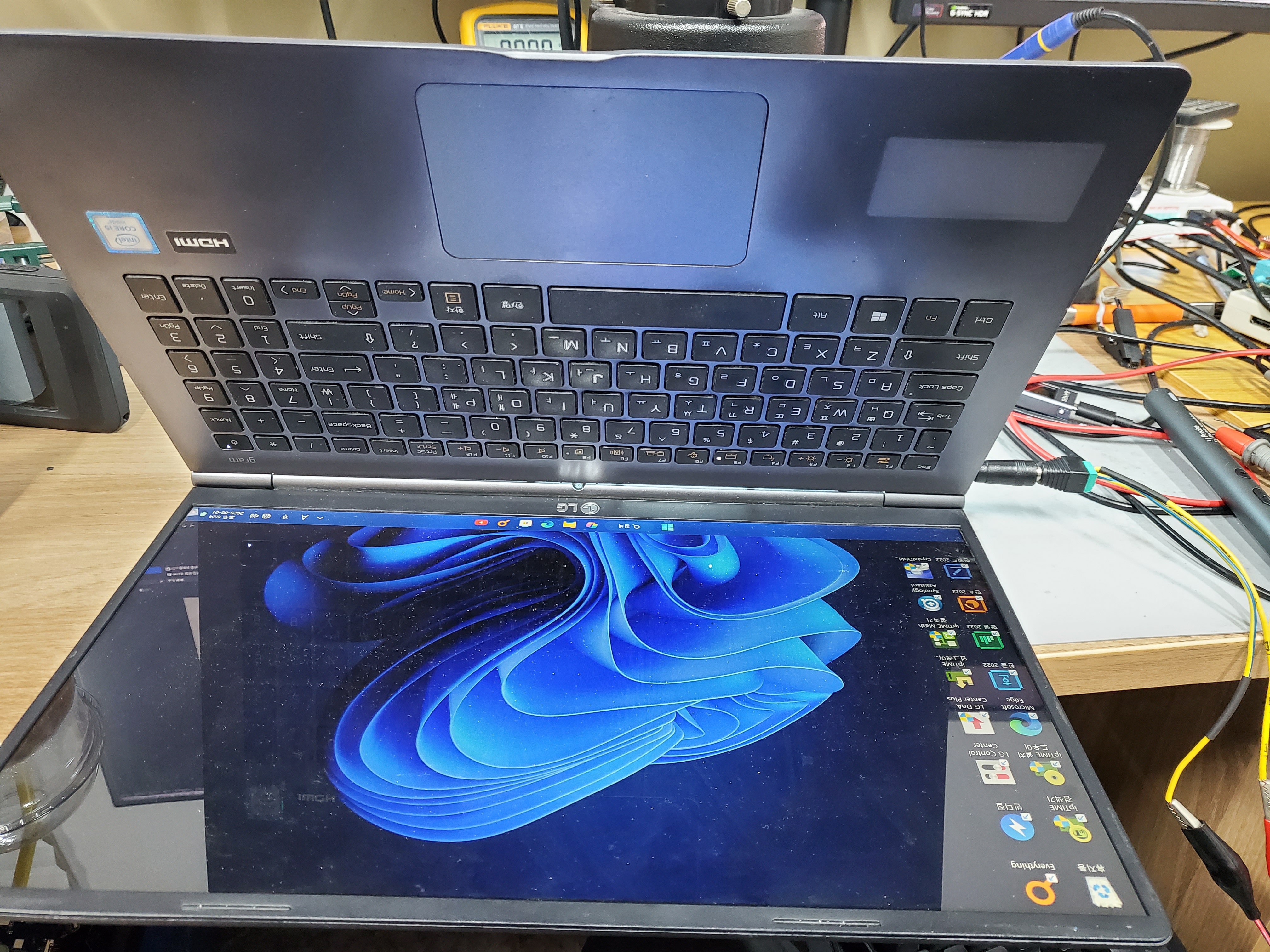

다시 전원 버튼을 누르자 꺼져 있던 전원 LED에 하얀 불빛이 들어오며 쿨링팬이 힘차게 돌기 시작합니다. 디스플레이 화면에 LG gram 로고와 함께 시스템 셋업 및 윈도우 부팅 화면이 정상적으로 출력되는 것을 확인할 수 있었습니다.

7. 수리 마무리 및 종합 점검

시스템이 정상 구동되므로 분해했던 메인보드를 방열판, 쿨링팬과 함께 조립하고 서멀 구리스를 새로 도포해 주었습니다. 배터리 커넥터 역시 원래 위치에 단단히 결속했습니다.

조립 완료 후에는 단순 부팅 테스트에 그치지 않고 종합 부하 테스트를 실시합니다.

  • 배터리 충전 전류가 정상적으로 들어오는지 여부 ($7.7V \rightarrow 8.4V$ 이상 밸런싱 충전 확인)
  • 키보드, 트랙패드, USB 포트 등 주변기기 기능 정상 작동 여부
  • 오버헤드 벤치마크 프로그램을 통한 CPU 가부하 상태에서의 전원 유지 안정성 확인

약 3시간 동안 가혹 테스트를 진행한 결과, 전원 꺼짐이나 전압 강하 증상 없이 매우 안정적으로 동작하는 것을 확인한 후 최종 출고해 드렸습니다.

노트북이 갑자기 전원이 켜지지 않는다면 무조건 고가의 메인보드 통교체를 생각하시기보다, 이처럼 전원부 회로의 핵심 소자만을 찾아내어 수리하는 회로 레벨 수리(Component-level repair)를 통해 비용을 크게 절감할 수 있습니다.

오늘의 LG 그램 16 전원 무 수리기는 여기서 마치겠습니다. 동일한 증상으로 불편을 겪고 계시거나 기술적인 궁금증이 있으신 분들은 언제든 댓글이나 전화를 통해 문의해 주세요. 감사합니다!

본 포스팅의 모든 수리 작업은 정밀 계측기와 안전 장비가 갖춰진 환경에서 하드웨어 전문 엔지니어에 의해 진행되었습니다.
