HP ProBook 480전원 불량 수리: 탄화된 PCB 패턴 복구(UV 마스크) 및 MLCC 교체, 불량 메모리 점검기

HP ProBook 440 (보드명: DA0QX6MB6G0 REV:G) 모델에서 발생한 MLCC 쇼트(Short) 손상으로 인한 전원 불량 건에 대해, PCB 패턴 복구 및 솔더 레지스트(UV 마스크) 도포, 그리고 불량 메모리 제거를 통한 최종 수리 과정을 상세히 기록합니다. 본 작업은 서치엔진 최적화(SEO) 및 기술 블로그 포스팅 목적으로 흐름을 명확히 파악할 수 있도록 2000자 이상의 장문 가이드로 작성되었습니다.

1. 입고 및 증상 확인 (Troubleshooting)

IT 헬프데스크 및 전문 수리 환경에서 가장 흔하게 접하면서도 까다로운 증상 중 하나가 바로 "전원 무(No Power)" 또는 "전원 인가 후 즉시 꺼짐(치익 하는 소리나 탄내 동반)" 현상입니다.

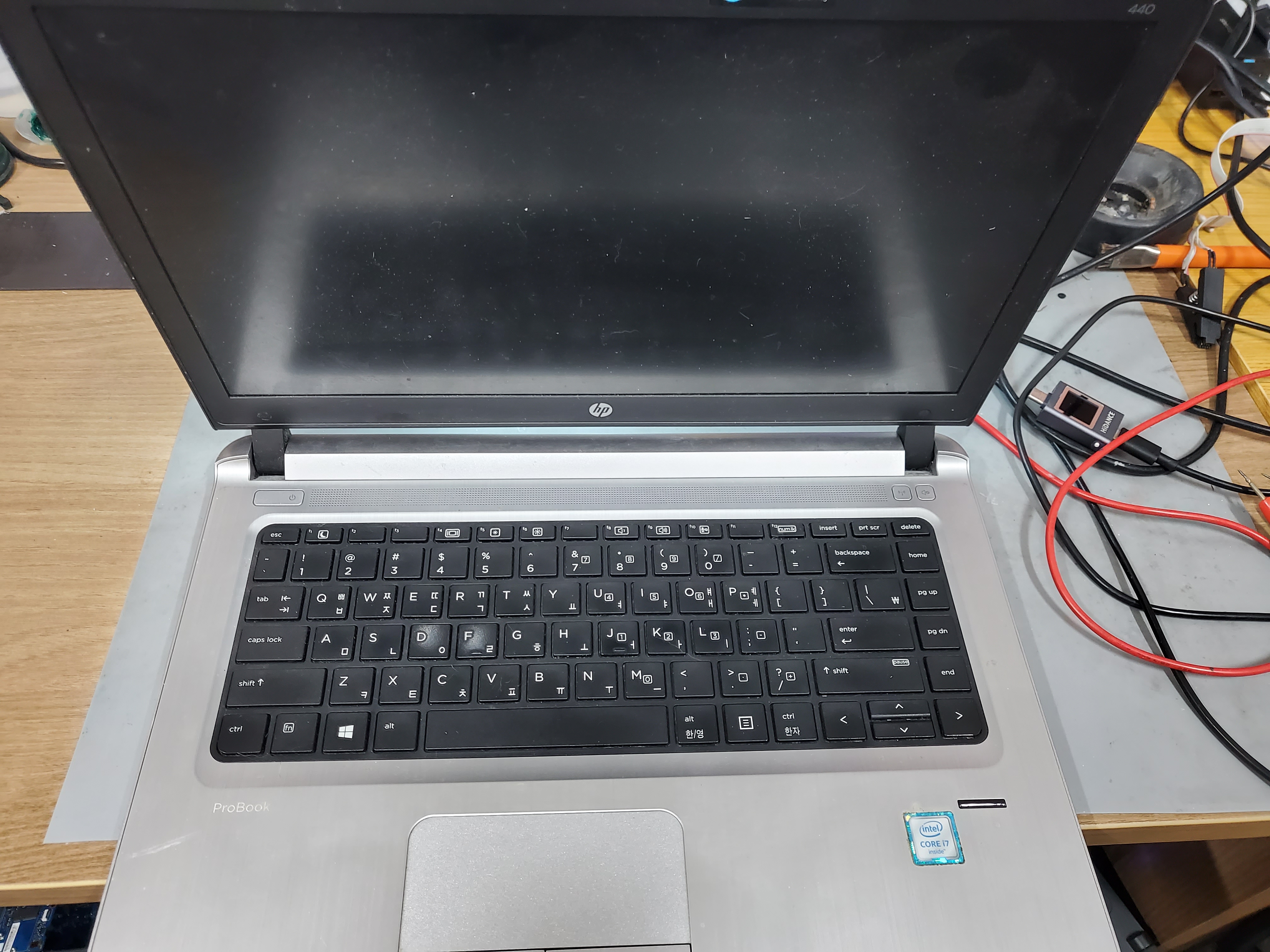

이번에 입고된 제품은 가성비와 내구성으로 오랜 기간 현업에서 사용되어 온 HP ProBook 440 모델입니다. 사용 중 갑자기 전원이 꺼진 후 재인가가 되지 않는 증상으로 입고되었으며, 기본적인 19V 메인 어댑터 라인 투입 시 파워 서플라이에서 과전류(OCP)가 걸리며 전압이 강하되는 전형적인 메인 전원단(VIN/B+) 쇼트 반응을 보였습니다.

노트북 내부의 메인보드는 수많은 수동 소자와 능동 소자가 촘촘하게 얽혀 있는 다층(Multi-layer) PCB 구조입니다. 이 중에서도 전원 전압의 노이즈를 잡아주고 전하를 저장하는 역할을 하는 MLCC(적층 세라믹 콘덴서)는 노후화나 과전압, 발열로 인해 내부 유전체가 파괴되면서 쇼트 상태로 전환되는 경우가 많습니다. 본체 하판을 분해하고 메인보드(DA0QX6MB6G0)를 완전히 적출하여 육안 검사 및 멀티미터 도통 테스트를 진행했습니다.

2. 분해 및 불량 개소 특정 (Disassembly & Fault Diagnosis)

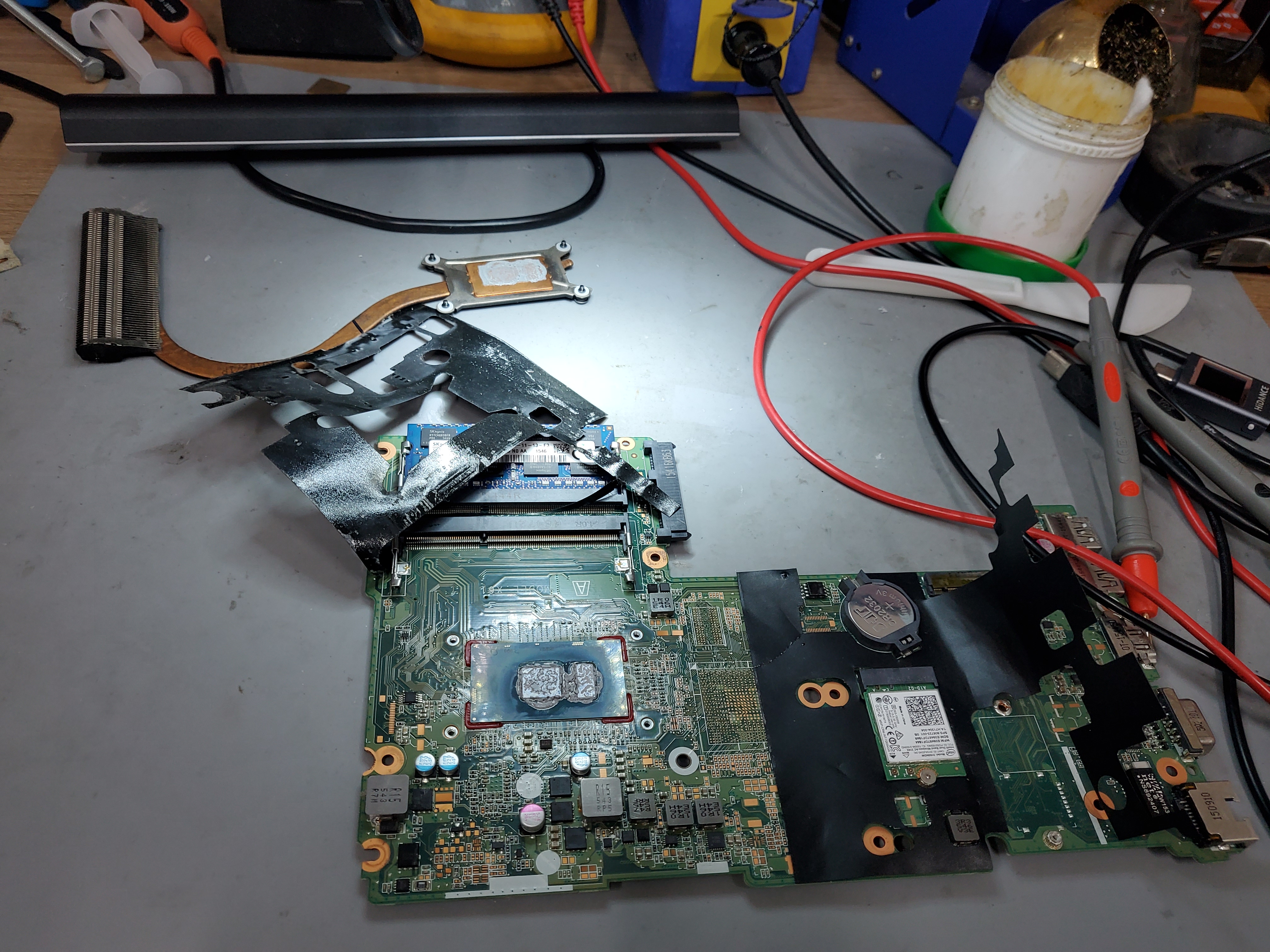

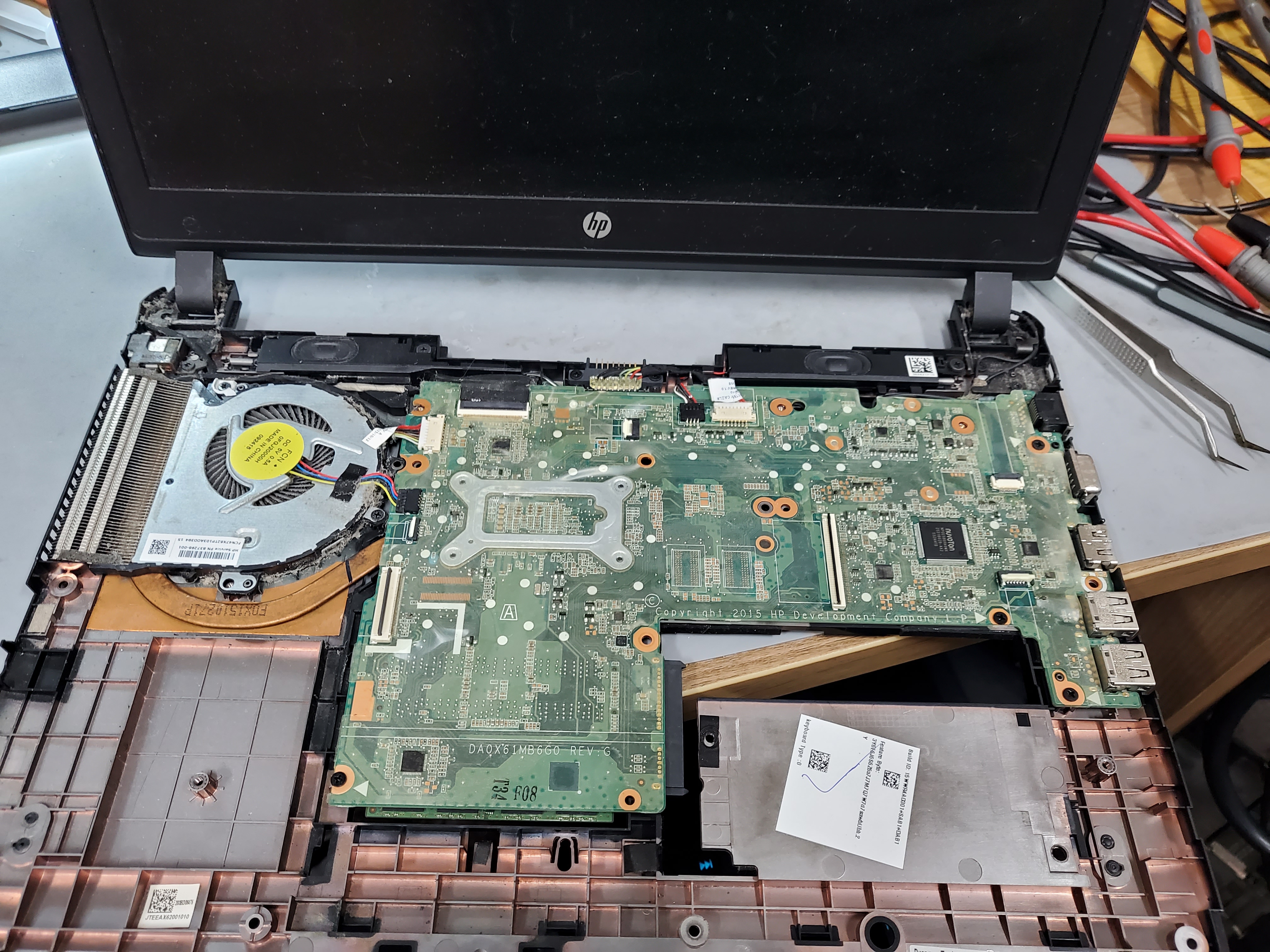

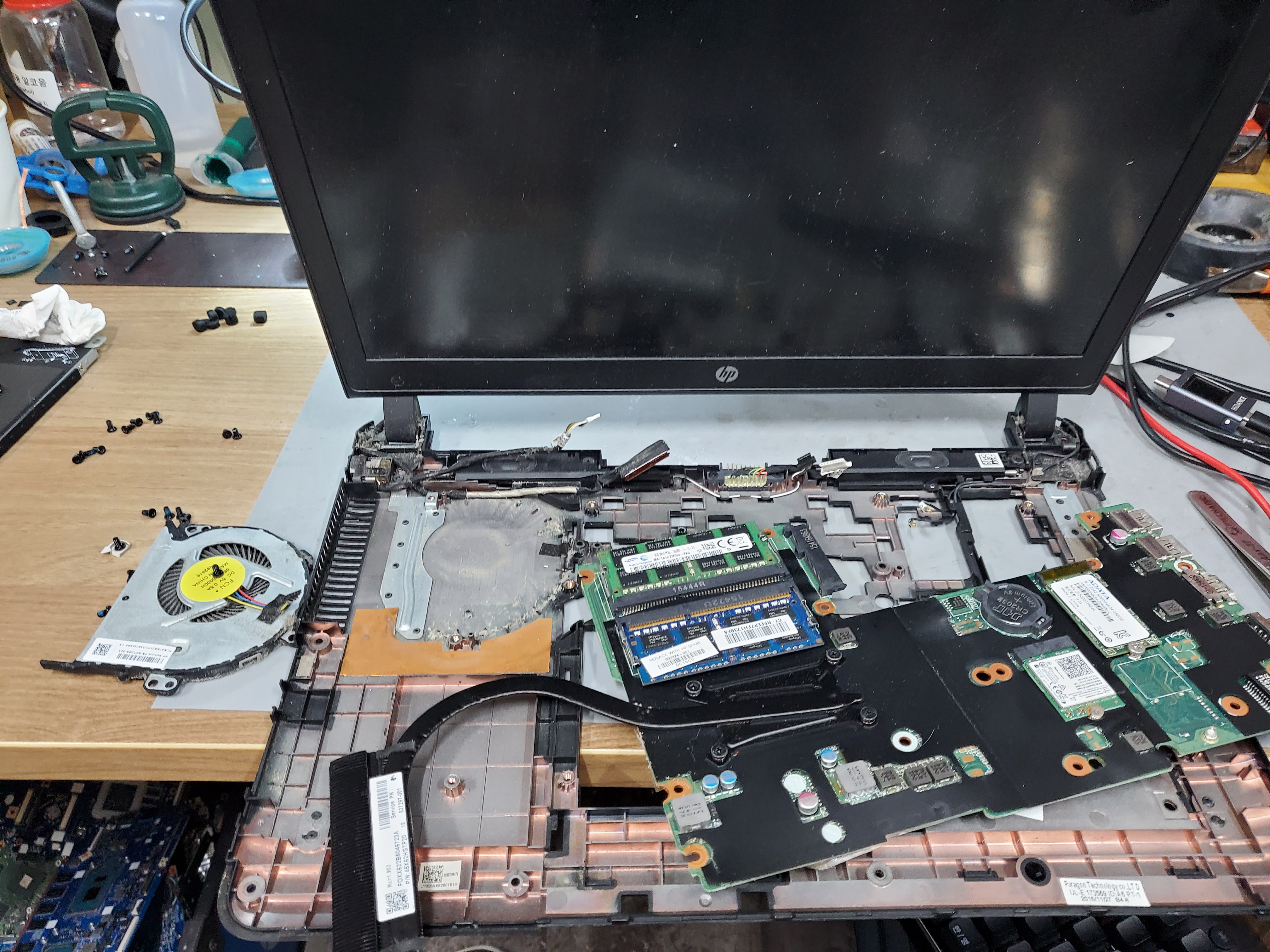

정밀한 회로 수리를 위해 하판의 메모리/저장장치 커버를 열고, 나사를 순서대로 정리한 뒤 키보드와 팜레스트 상판을 분리했습니다. 쿨러와 히트싱크를 드러내고 메인보드를 적출하여 전원단 주변을 면밀히 관찰한 결과, 특정 MLCC 주변이 검게 그을리고 층간 탄화가 발생한 흔적을 포착할 수 있었습니다.

• 원인 소자: 메인 전원 레일(또는 메모리 전원단 VDDQ) 회로상에 위치한 바이패스용 고전압/고용량 MLCC.

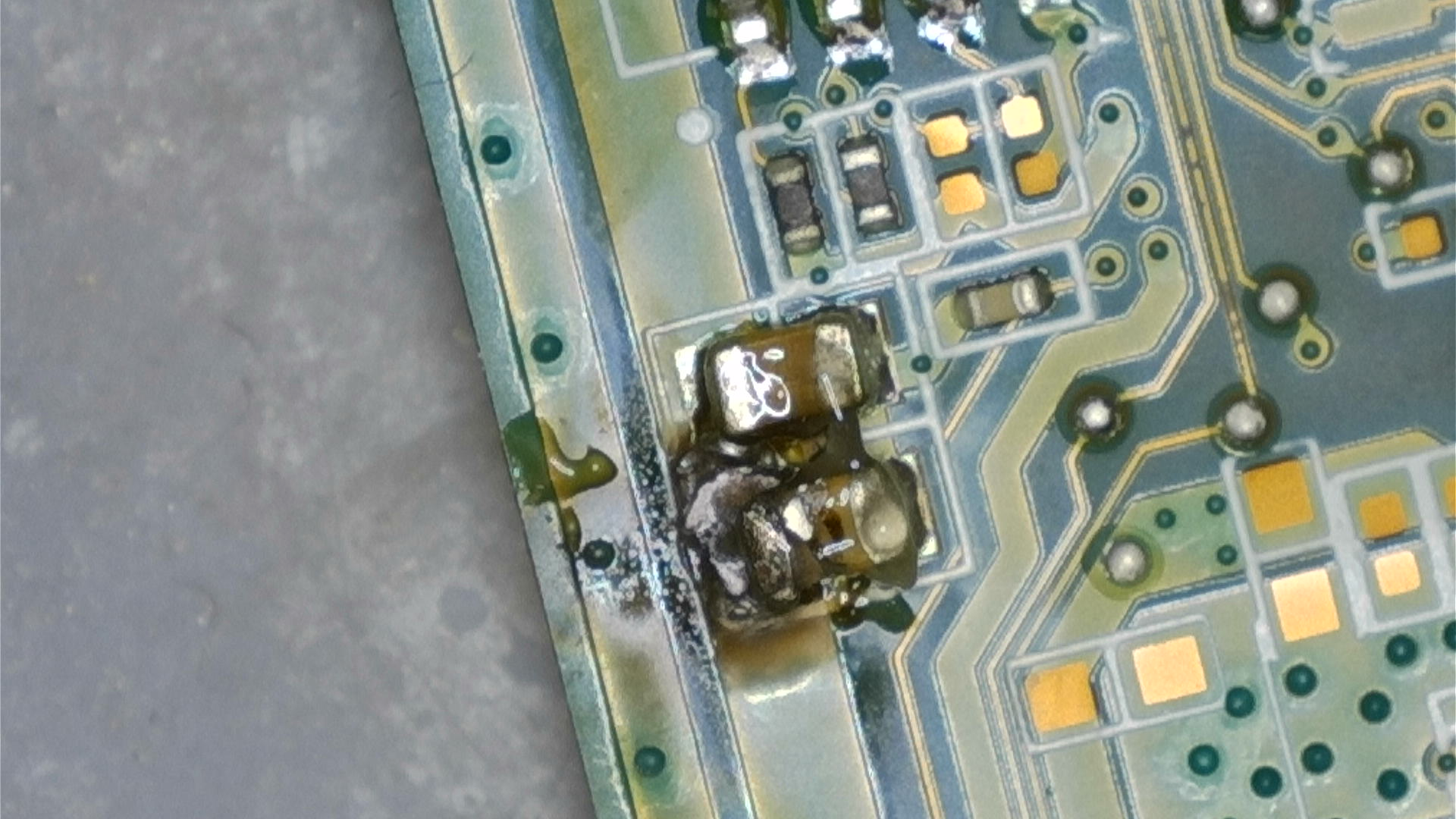

• 상태: MLCC 내부 쇼트로 인해 과도한 전류가 흐르면서 소자 자체가 완전히 연소(Burn)되었고, 소자가 안착되어 있던 PCB 표면의 구리 패턴(패드) 및 솔더 레지스트 레이어까지 함께 타들어 가며 탄화물(카본)을 형성한 상태였습니다.

탄화된 카본은 그 자체로 미세한 전도성을 띠기 때문에, 단순히 손상된 MLCC만 떼어내고 새 소자를 붙이면 패턴 내부의 탄화물로 인해 다시 쇼트가 발생하거나 화재 위험이 생깁니다. 따라서 반드시 PCB 패턴 긁어내기(디깅) 및 복구 작업이 선행되어야 합니다.

3. 회로 복구 및 MLCC 교체 (PCB Pattern Repair & Soldering)

Step 3-1: 탄화물 제거 및 패턴 정리 (Digging)

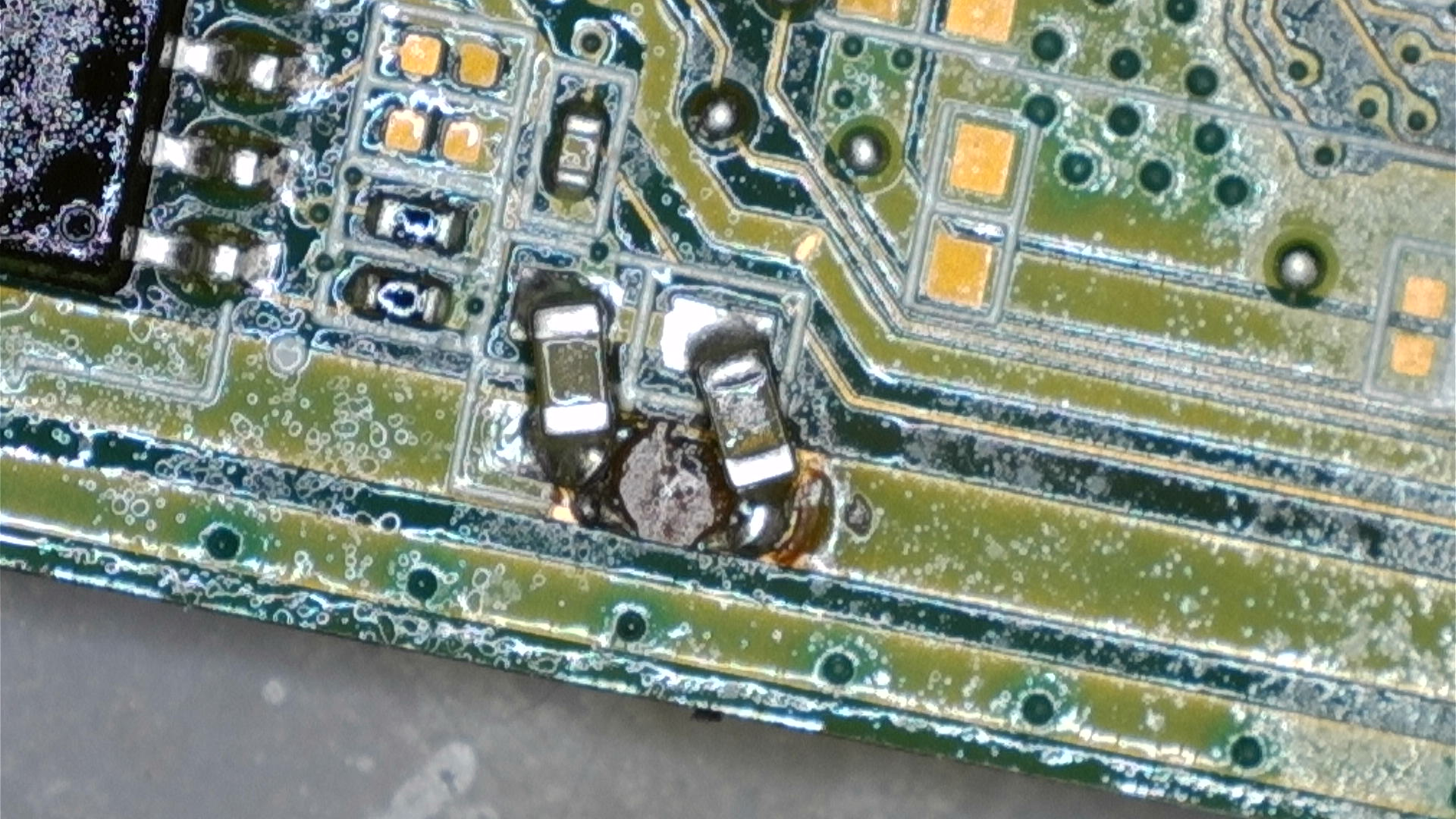

현미경 시야 하에서 정밀 조각도와 칼날을 사용하여 까맣게 타버린 PCB 기판 층을 조심스럽게 긁어냈습니다. 정상적인 FR4 기판 층(초록색 유전체 내부 base)이 보일 때까지 탄화된 구리와 카본을 완전히 파내어 절연 상태를 확보하는 것이 핵심입니다. 이 과정에서 접지(GND) 패턴과 신호/전원 패턴이 맞닿지 않도록 경계를 명확히 분리해 주었습니다.

Step 3-2: 와이어를 이용한 패턴 복구 (Jumper Wire)

소자가 안착할 패드 한쪽이 유실되었기 때문에, 인접한 정상 패턴 라인의 동박을 살짝 벗겨낸 뒤 얇은 에나멜 동선(점퍼 와이어) 또는 솔더 윅 조각을 이용하여 새로운 납땜 패드를 만들어 주었습니다.

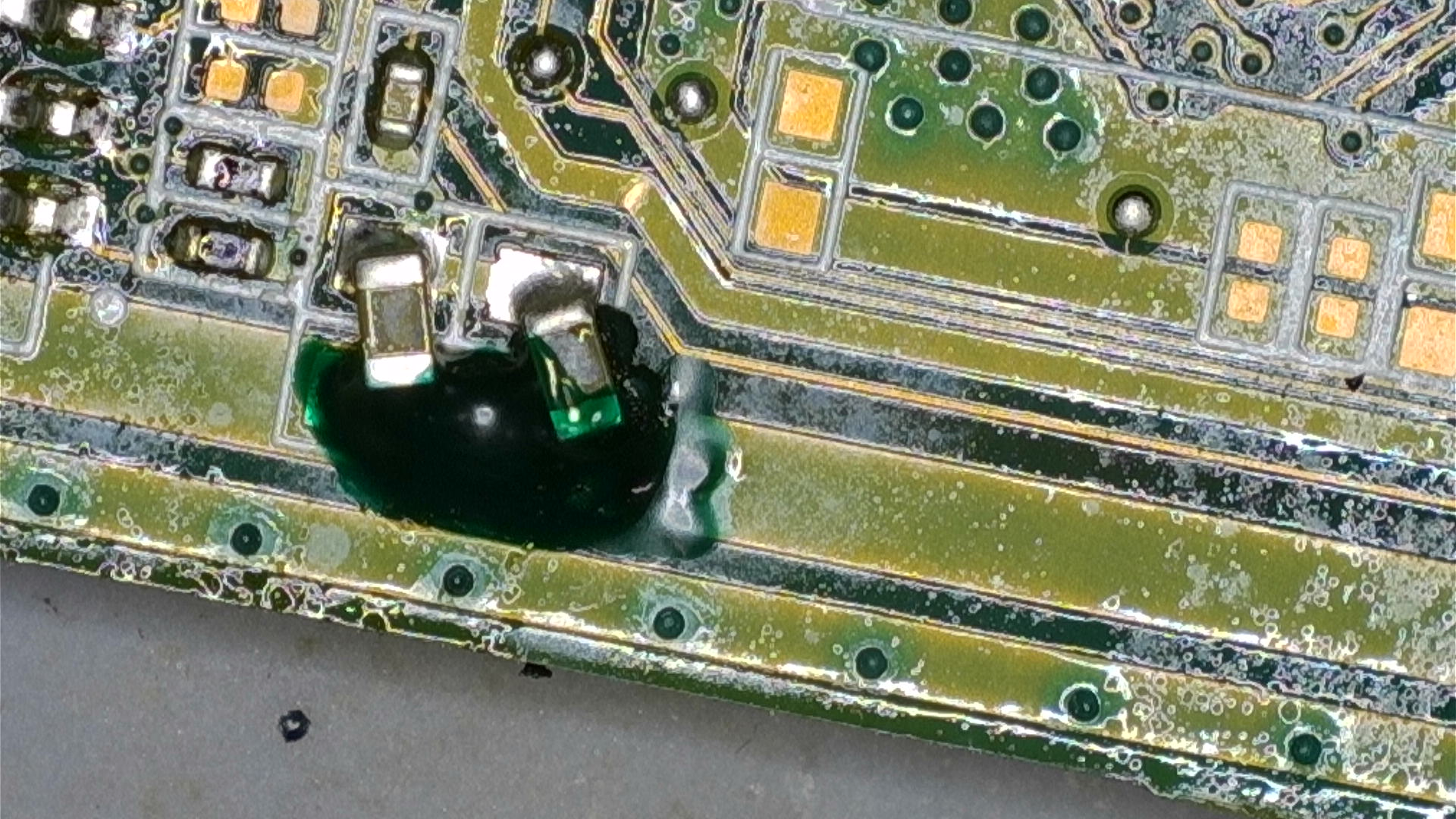

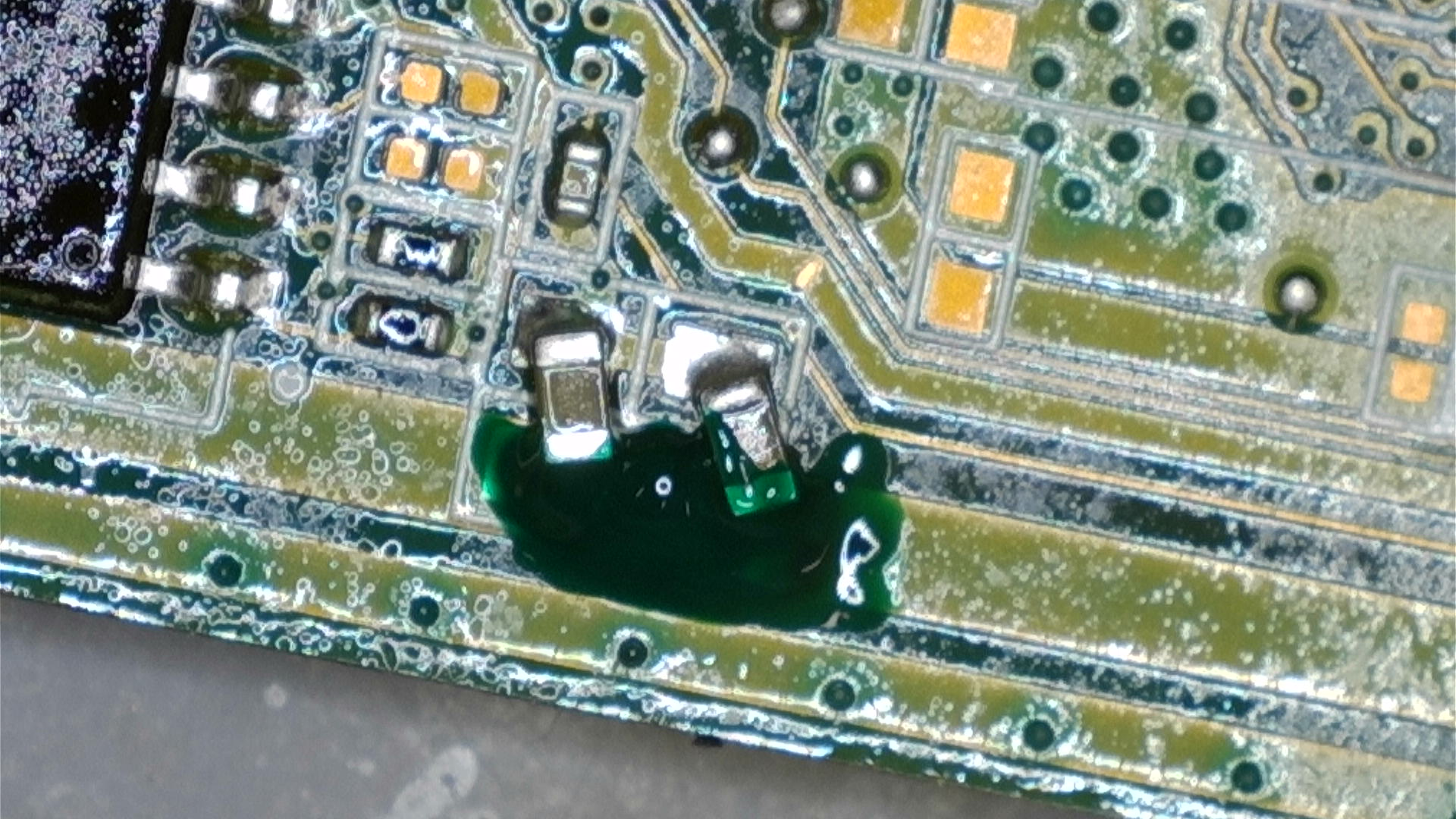

Step 3-3: 솔더 레지스트(UV Green Mask) 도포 및 경화

복구된 패턴과 노출된 동박 레이어의 원치 않는 쇼트 및 산화를 방지하기 위해 절연용 UV 솔더 레지스트(초록색 잉크)를 정밀 주사기로 얇게 도포했습니다.

도포 후에는 UV 경화 랜턴(주파수 365~395nm 대역)을 패턴 위에 올려두고 약 3분~5분간 강한 자외선을 조사하여 레지스트를 완전히 딱딱하게 굳혔습니다. 단단하게 경화된 것을 확인한 뒤, 새 MLCC가 안착할 부분의 레지스트만 칼날로 살짝 벗겨내어 숄더링 공간을 마련했습니다.

Step 3-4: 새 MLCC 실장 (SMD Soldering)

회로 제원에 맞는 정상 규격(동일 용량 및 내압 두 배 이상 추천)의 칩 콘덴서를 준비했습니다. 핀셋으로 소자를 고정한 뒤, 플럭스를 살짝 바르고 열풍기(Hot Air Base 약 350°C, 풍량 적정) 및 인하우징 인하 솔더링 철팁을 사용하여 견고하게 안착시켰습니다. 안착 후 양단 필렛(Fillet)이 예쁘게 형성되었는지 현미경으로 최종 검수했습니다.

4. 추가 불량 원인 차단: 불량 메모리(RAM) 제거 및 테스트

패턴 복구와 전원단 MLCC 교체를 마친 후 메인보드의 쇼트 반응은 완벽히 사라졌습니다. (멀티미터 저항 수치 정상 대역 회복)

그러나 가조립 상태에서 전원을 인가했을 때, 팬은 돌지만 화면이 인가되지 않는 "화면 무(No 디스플레이)" 및 메모리 불량 비프음/LED 인디케이터 깜빡임 현상이 추가로 발견되었습니다.

본 모델은 듀얼 채널 슬롯을 제공하며, 장착되어 있던 2개의 DDR3L/DDR4 메모리 중 상단 슬롯에 장착된 특정 브랜드의 메모리 모듈 내부 뱅크가 쇼트 당시 발생한 전압 서지(Surge) 충격으로 인해 함께 대미지를 입은 것으로 확인되었습니다.

1. 교차 테스트 진행: 두 개의 메모리를 각각 1번 슬롯과 2번 슬롯에 단독 장착하여 포스트(POST) 과정을 모니터링했습니다.
2. 결과 특정: 1개의 메모리는 정상적으로 뱅크를 읽어 전원 시퀀스가 넘어가나, 나머지 1개의 메모리는 어느 슬롯에 꽂아도 시스템을 다운시키거나 화면 덤프를 발생시켰습니다.
3. 조치: 고객사/소비자와의 협의를 통해 대미지를 입은 불량 메모리 1개를 완전히 폐기 및 제거 처리를 하였고, 남은 정상 메모리 1개(단일 채널) 구동 체제로 전환하여 안정적인 부팅을 확보했습니다. (추후 필요시 동일 규격 메모리 증설 안내)

5. 최종 세척 및 에이징 테스트 (Final Cleaning & Assembly)

모든 납땜 및 부품 제거 작업이 완료된 후, 작업 부위에 남아 있는 플럭스 잔여물과 이물질을 제거하기 위해 고순도 이소프로필 알코올(IPA)과 정밀 솔을 이용하여 PCB를 깨끗하게 세척했습니다. 플럭스 잔여물은 장기적으로 흡습성을 띠어 미세 전류 흐름이나 부식을 유발할 수 있으므로 꼼꼼한 세척이 필수적입니다.

세척액이 완전히 건조된 것을 확인한 후, CPU 코어 유다이에 기존의 딱딱하게 굳은 서멀 구리스를 깔끔하게 닦아내고 고성능 서멀 컴파운드를 새로 도포해 주었습니다. 쿨러 내부에 쌓여 있던 먼지 덩어리들도 에어건과 브러시로 시원하게 청소하여 쿨링 효율을 극대화했습니다.

역순으로 하위 케이스와 상판, 키보드를 조립한 뒤 최종 전원 버튼을 눌렀습니다.

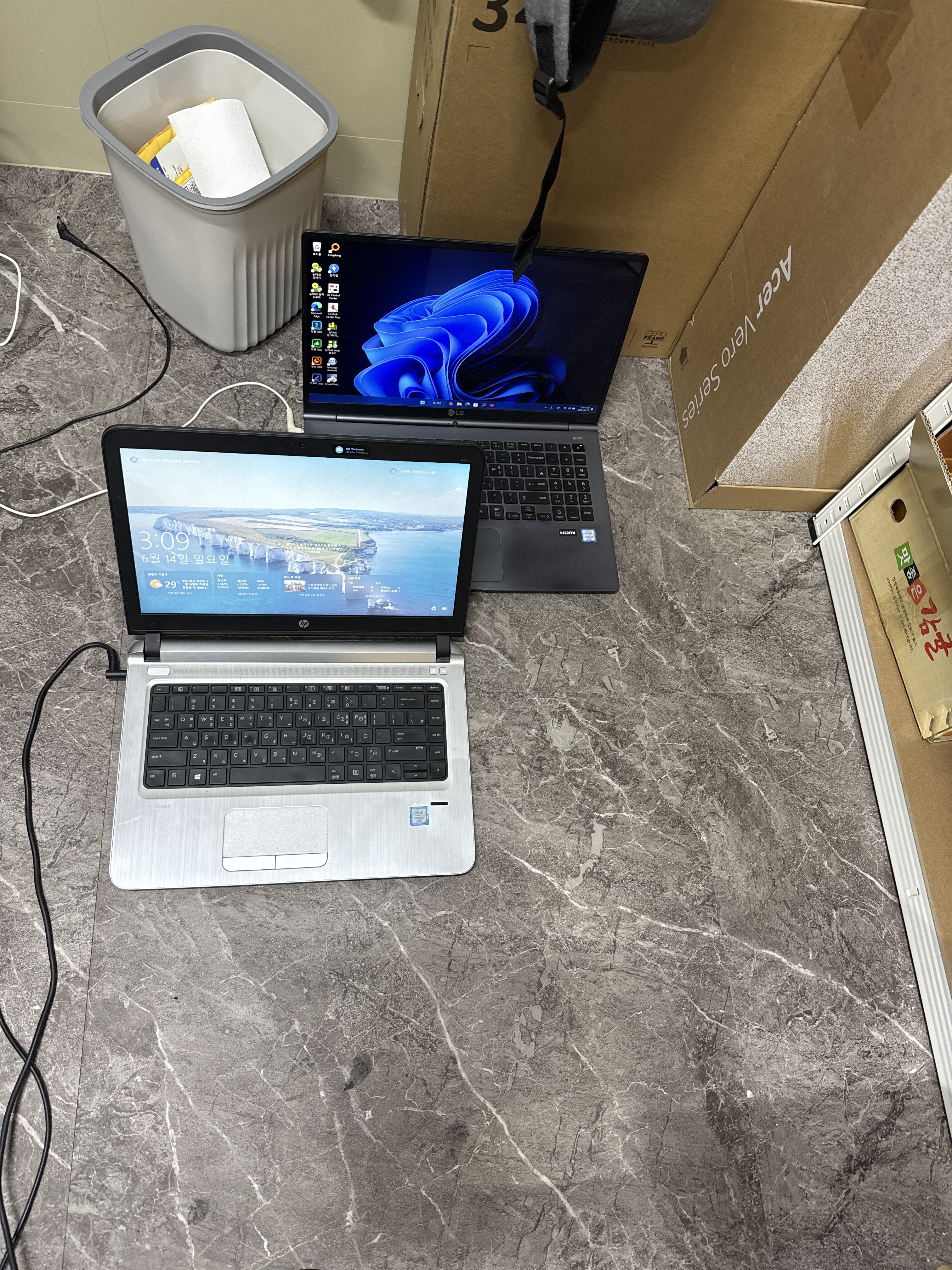

• 화면 인가: HP 로고 정상 출력 확인.
• 시스템 진입: Windows OS 진입 및 장치 관리자 내 컴포넌트 이상 유무 확인.
• 안정성 검증: 과부하 툴(LinX, FurMark 등)을 이용한 1시간 이상의 에이징 테스트 결과, 전원 꺼짐이나 다운 현상 없이 안정적인 온도와 전압 유지를 확인하며 수리를 성공적으로 마무리했습니다.

6. 핵심 수리 요약 (Summary Table)

항목	내용
대상 모델	HP ProBook 440 (Mainboard: DA0QX6MB6G0)
주요 증상	메인 VIN 라인 쇼트로 인한 전원 불인통 (No Power)
고장 원인	칩 MLCC 연소 및 주변 PCB 패턴 탄화화
복구 공정	탄화 동박 디깅 $\rightarrow$ 점퍼 패드 성형 $\rightarrow$ UV 레지스트 절연 경화 $\rightarrow$ 새 MLCC 교체
추가 조치	서지 충격으로 동반 소손된 불량 RAM 1개 판정 및 제거
결과	전원 및 화면 정상 인가, 시스템 안정성 패스

노트북 메인보드 전원부 쇼트 수리는 정밀한 고장 개소 특정(Short Finding)과 더불어, 탄화된 기판을 얼마나 깔끔하게 제거하고 절연 처리를 확실하게 하느냐가 재불량률을 줄이는 핵심입니다. 동일 증상으로 전원 먹통 문제를 겪고 계신 분들께 본 가이드가 좋은 참고가 되길 바랍니다. 수리 완료!
