LG전자의 대표적인 초경량 라인업이자, 회전형 디스플레이와 터치 펜 지원으로 다재다능함을 뽐내는 LG 그램 360 TOUCH (16T90P / 14T90P 시리즈 등) 모델의 ‘전원 무(No Power)’ 증상에 대한 메인보드 회로 수리기입니다.
노트북의 전원이 전혀 켜지지 않고, 충전기를 연결해도 LED 인디케이터조차 반응하지 않는 먹통 상태에서 원인을 분석하고 침수 및 부품 소손 부위를 찾아내어 칩셋 교체(REBALL/REWORK) 과정을 통해 완벽히 되살려낸 전 과정을 상세히 기록합니다.
1. 입고 및 초기 증상 진단
- 모델명: LG gram 360 TOUCH (Intel Evo 플랫폼 기반)
- 고객 접수 증상: 사용 중 갑자기 뚝 꺼진 이후로 전원 버튼을 눌러도 아무런 반응이 없음. 정품 Type-C 충전기를 연결해도 충전 표시등(LED)이 점등되지 않음. 타 사설 업체에서 점검 시 메인보드 전면 교체 판정을 받았으나 데이터 및 비용 문제로 입고됨.
1차 육안 점검 및 대기 전력 측정
노트북을 분해하기 전, USB-C 타입 전력 분석기(HiDANCE 테스트기)를 인입 포트에 연결하여 전류 소모량을 확인했습니다. 정상적인 그램 노트북이라면 충전기 연결 시 기본적으로 5V에서 시작해 PD(Power Delivery) 통신을 거쳐 20V로 승압되어야 합니다. 그러나 본 제품은 5V에서 멈춘 채 전류 흐름이 0.01A 이하로 고정되어 있었습니다. 이는 메인보드 내부의 메인 전원 레일(VIN / 전원 시퀀스 최상단) 또는 PD 컨트롤러 회로단에 심각한 쇼트(Short)나 오픈(Open) 불량이 발생했음을 강하게 시사합니다.
2. 분해 및 메인보드 정밀 검사

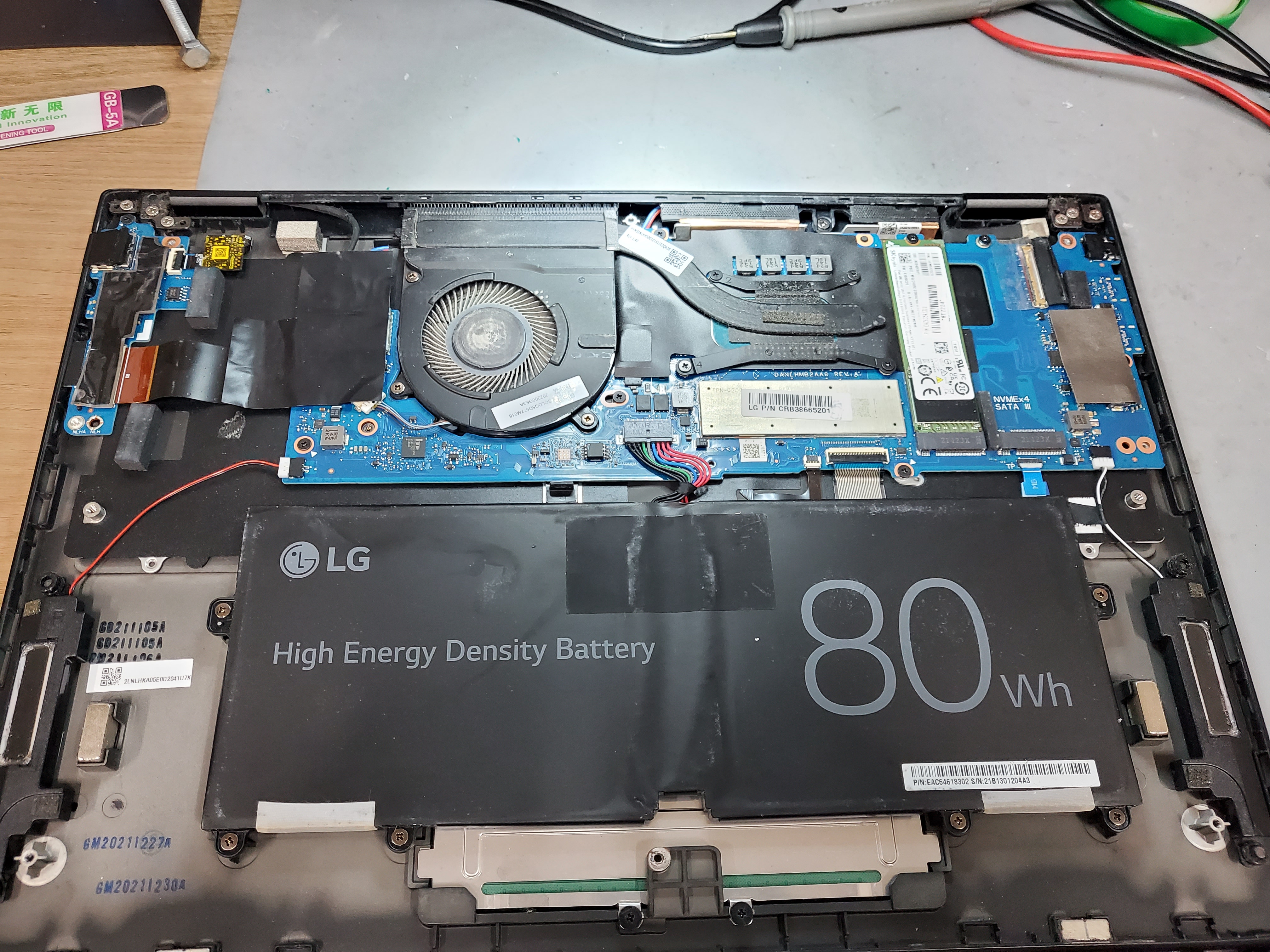

증상 확인 후 즉시 하판 케이스를 분리했습니다. 대용량의 80Wh 고밀도 배터리(High Energy Density Battery)가 전면에 배치되어 있고, 우측에는 메인보드와 싱글 쿨링팬, 히트파이프 구조가 눈에 들어옵니다. 안전한 작업을 위해 가장 먼저 배터리 커넥터를 메인보드로부터 완전히 분리하여 추가적인 회로 손상을 방지했습니다.

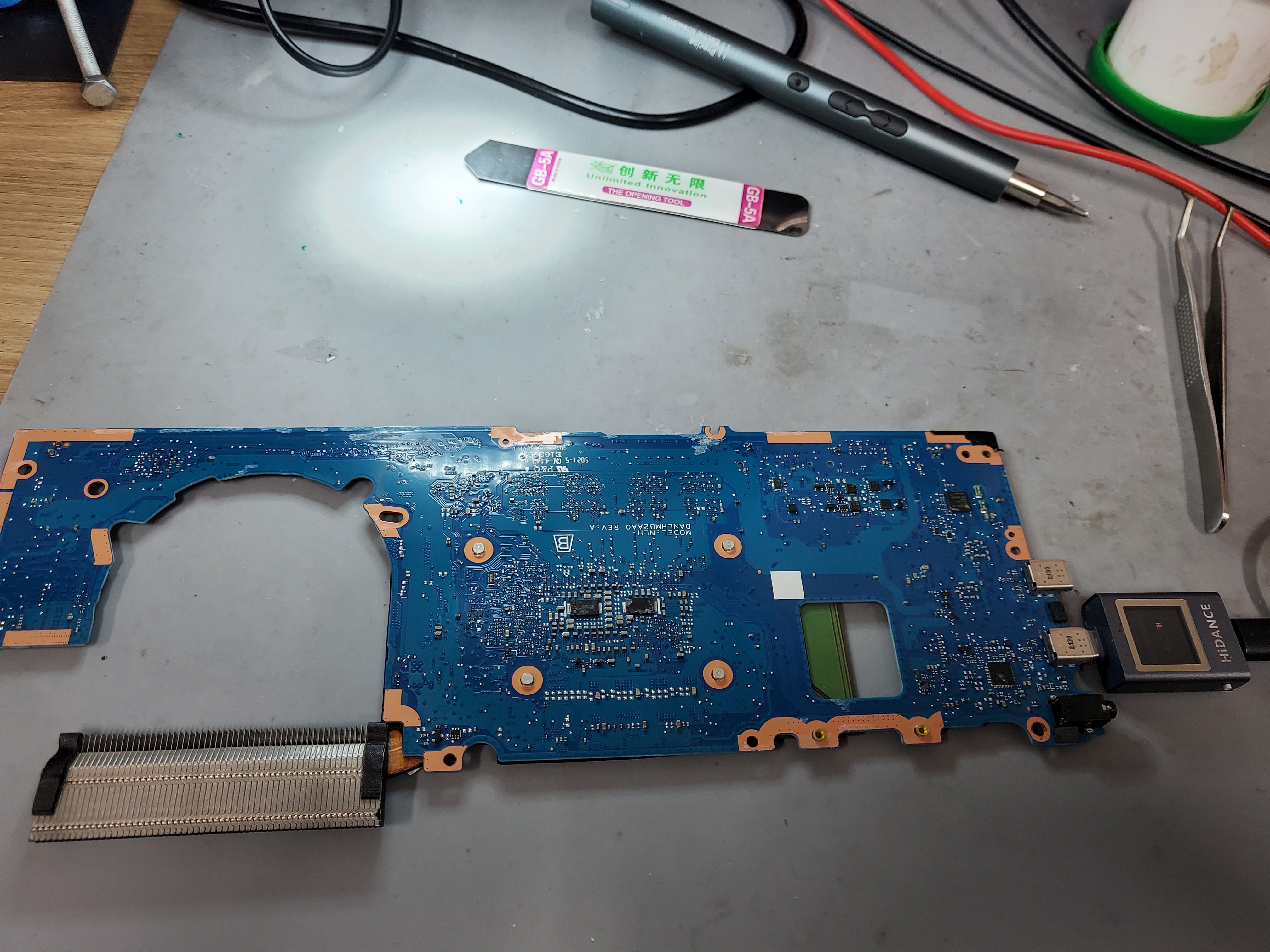

이어서 메인보드를 완전 분해하여 실체 현미경(OBS 캡처 화면 참고) 하에 놓고 고배율 정밀 검사를 진행했습니다.
쇼트(Short) 유발 부위 및 불량 부품 포착
메인보드 뒷면과 전원부 소자들을 멀티미터(Fluke 87V)의 도통 테스트(Buzzer Mode)로 꼼꼼히 찍어가며 전원 라인의 저항값을 측정했습니다.

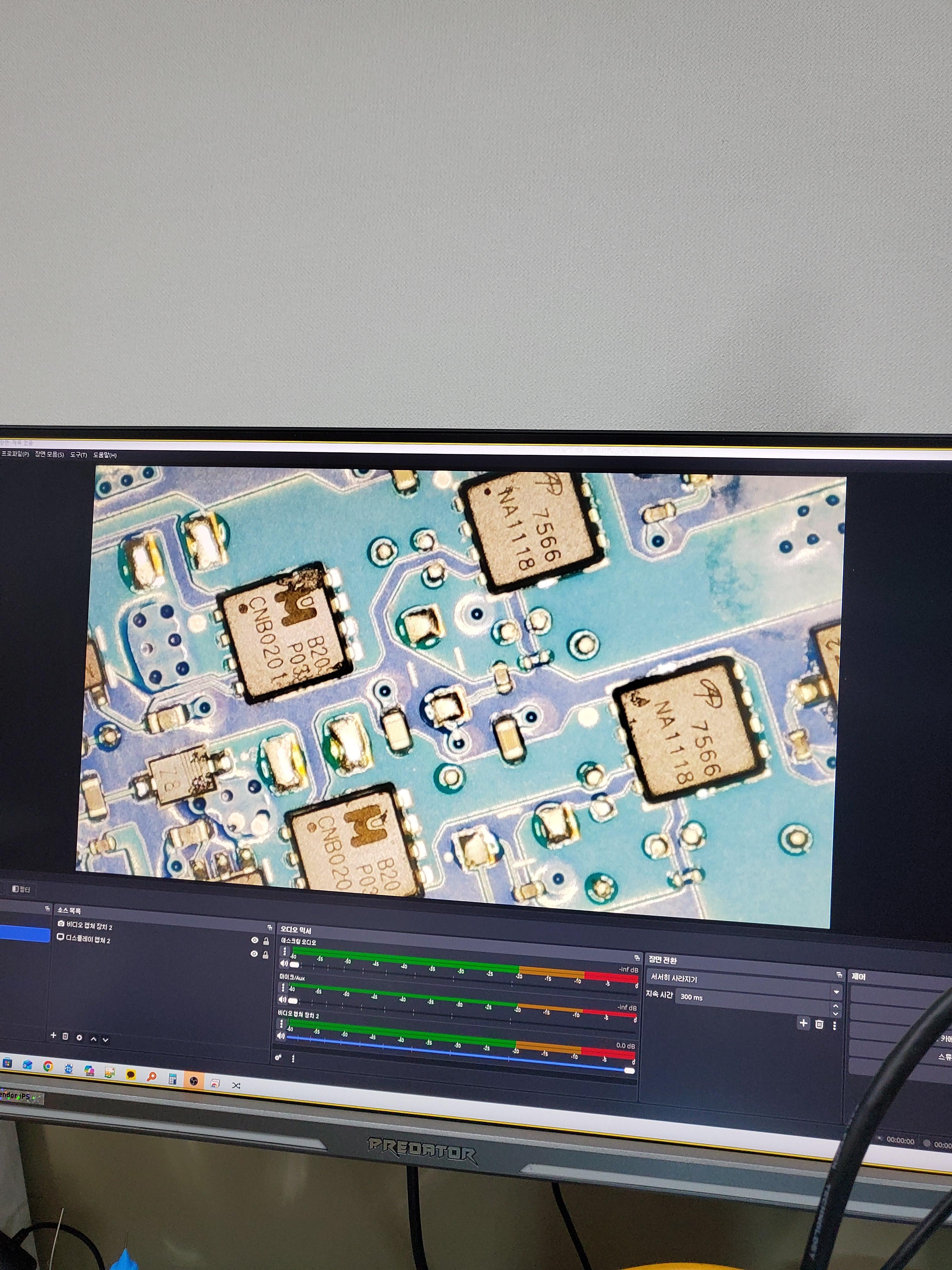

- 발견된 문제점 1 (PD 컨트롤러 및 소자 소손): C타입 포트 인근의 고전압 입력단 회로에서 비정상적인 저항값(0.2 $\Omega$, 완전 쇼트 상태)이 측정되었습니다. 현미경으로 확대해 본 결과, 전원 공급의 문지기 역할을 하는 MOSFET 칩셋(7566 / NA1118 및 CNB0201 계열 소자) 주변의 세라믹 콘덴서(MLCC) 몇 기가 미세하게 변색되고 타들어 간 흔적이 발견되었습니다.
- 발견된 문제점 2 (메인 칩셋 불량):

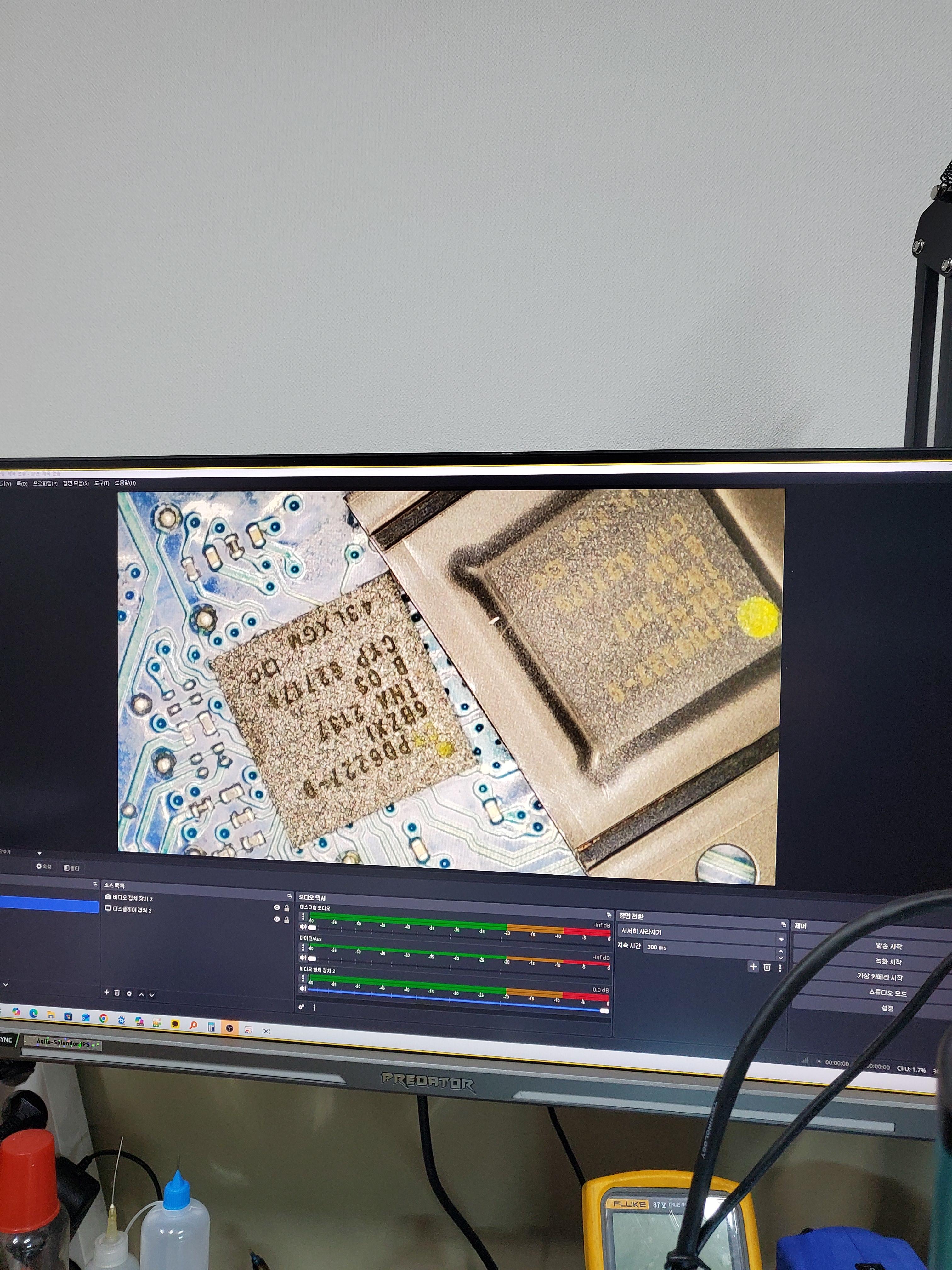

- 결정적으로 전원 시퀀스를 제어하는 핵심 BGA 칩셋인 CYPRESS / INFINEON 사의 PD 통신 및 전원 관리 칩셋(CYPD 계열 등, 현미경 상의 'CYP 827117' 마킹 칩) 하단 패턴에 과전류로 인한 숄더볼(Solder Ball) 손상 및 내부 쇼트가 진행된 것이 확인되었습니다. 메인보드 레이어 내부가 완전히 타버리기 전, 칩셋 자체의 사망으로 전원이 차단된 상태였습니다.
3. 회로 수리 공정 (Rework & Reballing)
원인이 명확해졌으므로 부품 교체 작업을 개시했습니다. 해당 작업은 미세한 BGA(Ball Grid Array) 타입 칩을 다루어야 하므로, 전문 리워크 장비와 적절한 온도 프로파일 설정이 필수적입니다.
① 불량 칩셋 및 MOSFET 적출 (De-soldering)
- 손상된 메인 IC 주변의 플라스틱 커넥터와 필름 조각들을 내열 캡톤 테이프로 꼼꼼히 마스킹하여 열 손상을 방지했습니다.

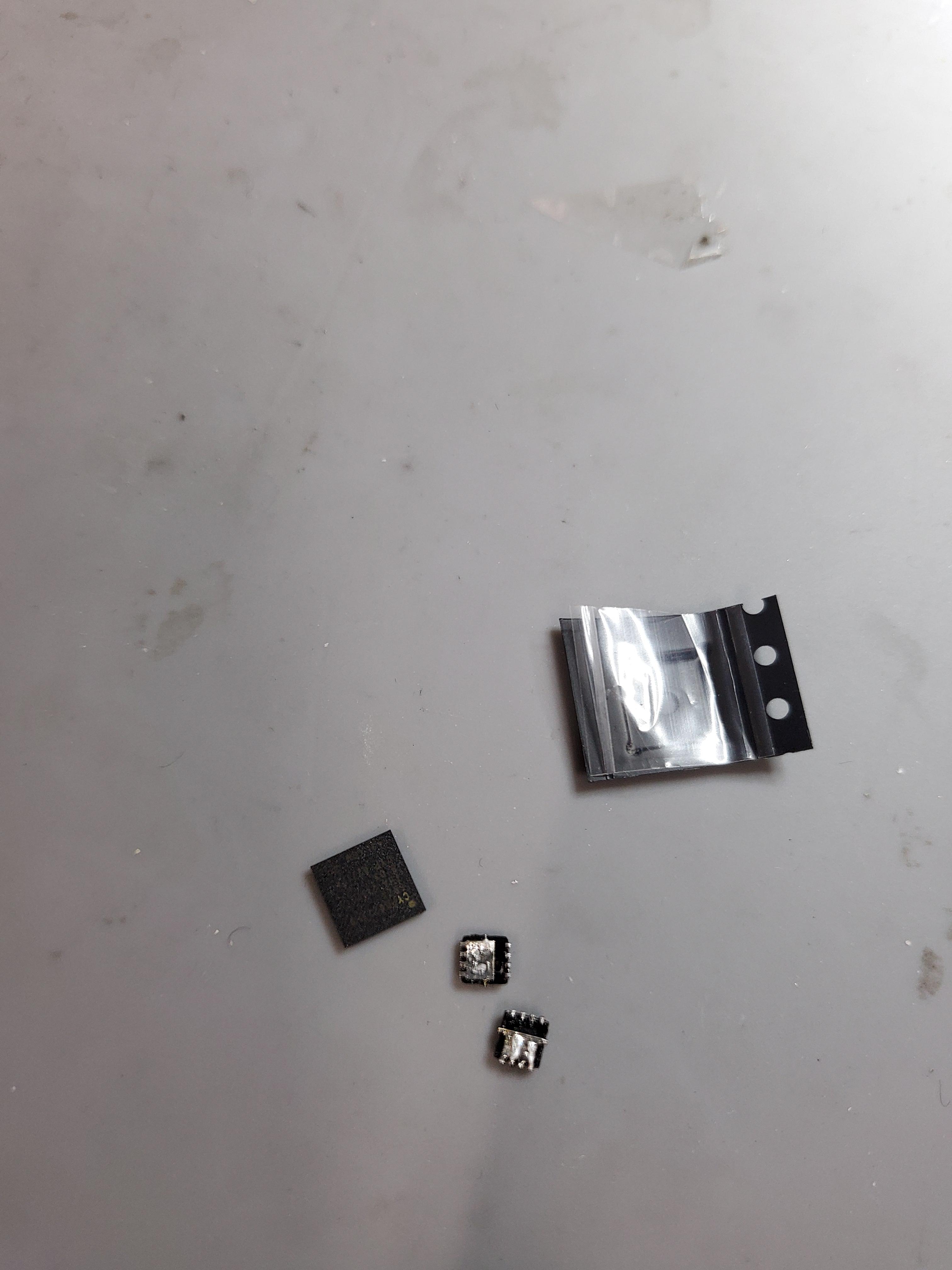

- 전문 열풍기를 활용하여 메인보드에 무리가 가지 않도록 하부 예열(Pre-heating)을 충분히 준 후, 약 380°C의 온도로 불량 IC와 쇼트가 난 소형 MOSFET 2기를 안전하게 적출해 냈습니다.

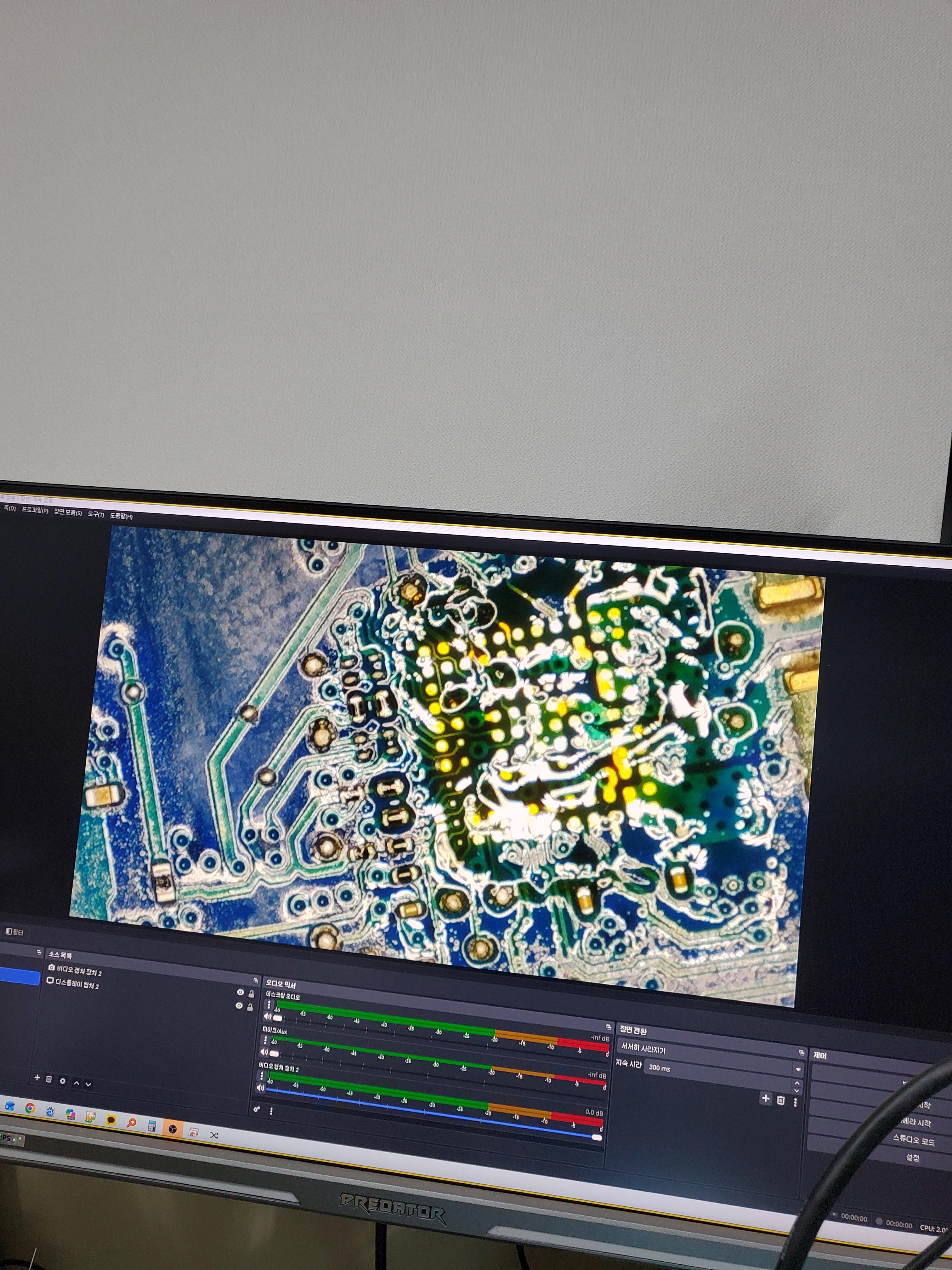

- 불량이 발생한 부품들을 떼어내자 메인보드 상에 촘촘하게 배열된 BGA 패턴(랜드)이 드러났습니다.
② 메인보드 패턴 청소 및 실장 준비
칩이 떨어져 나간 자리에는 기존의 산화된 무연납 찌꺼기가 남아 있습니다.
- 플럭스를 살짝 도포한 뒤, 솔더 위크(Solder Wick)와 인하인 인두기를 사용해 보드 표면의 납을 완전히 긁어내어 평평하게(Leveling) 만들어 줍니다.

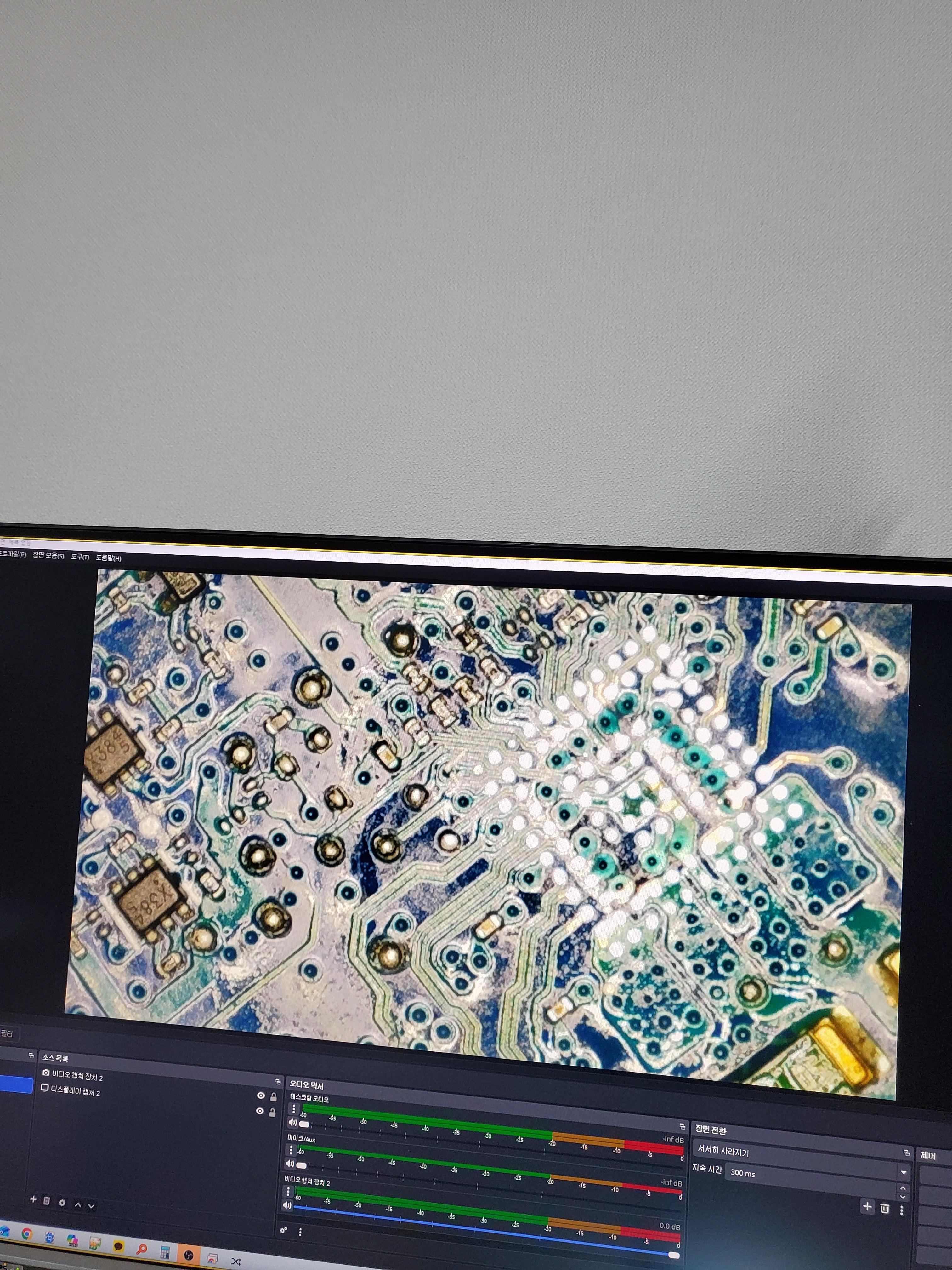

- 세척제(Alcohol)를 이용해 그을음과 플럭스 잔여물을 현미경으로 보면서 완벽하게 닦아내었습니다. 패턴 하나라도 쇼트되거나 끊어지면 터치스크린이나 전원 인식이 안 되므로 극도로 정밀하게 진행했습니다.
③ 새 부품 실장 및 솔더링

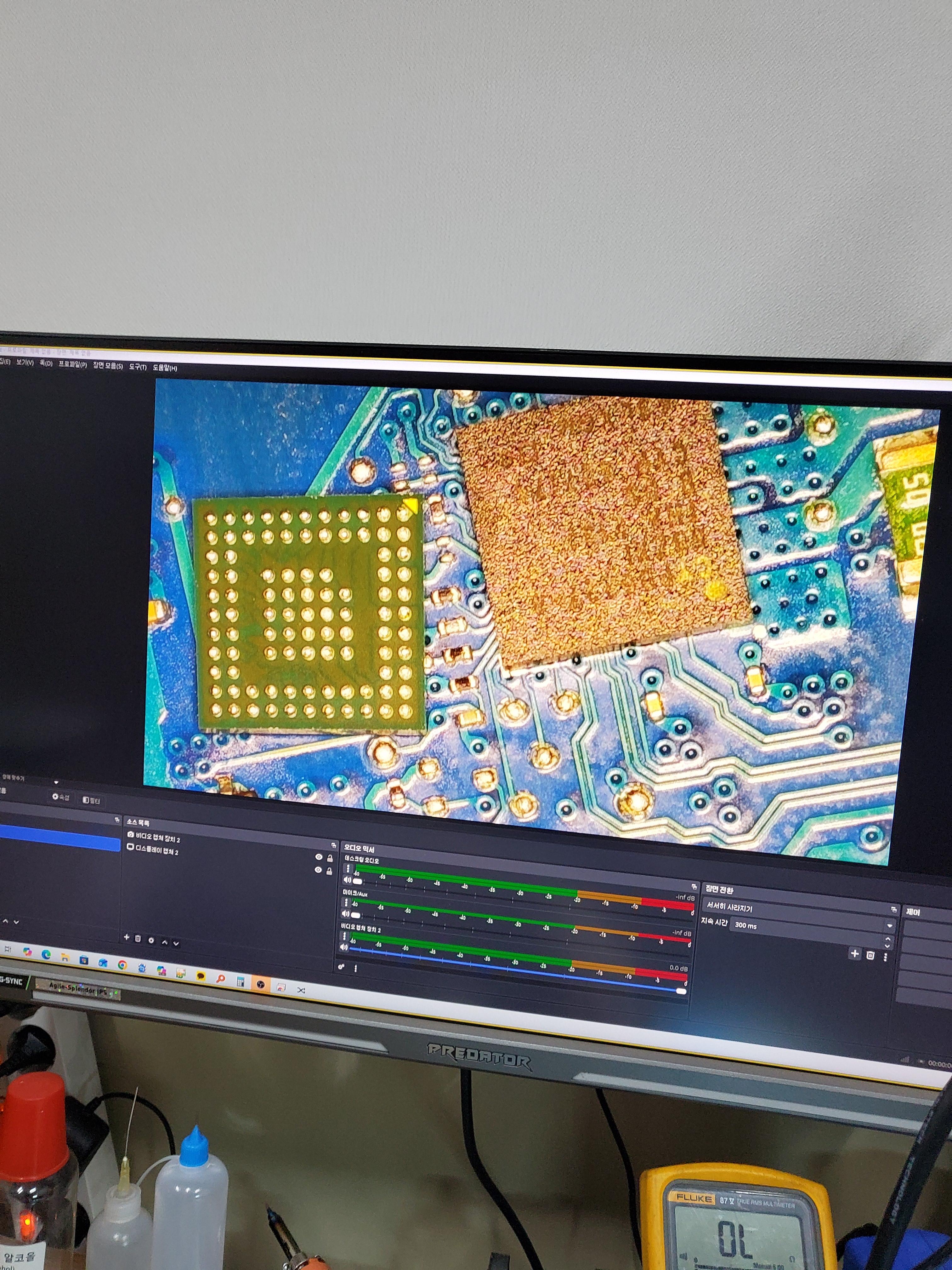

- 준비된 정품 신품 IC 칩셋과 동종 스펙의 전원 MOSFET(7566 라인)을 정확한 핀 배열(1번 핀 위치 정렬)에 맞추어 메인보드 위에 안착시켰습니다.
- 다시 열풍기를 이용해 칩셋 하단의 숄더볼이 보드 패턴과 자연스럽게 융합되어 자리를 잡을 때까지 정밀하게 열을 가했습니다. 표면장력에 의해 칩이 스스로 자리를 잡는 '셀프 얼라인먼트(Self-alignment)' 현상을 확인한 후 서서히 냉각시켰습니다.
4. 수리 후 계측 및 테스트
부품 교체 공정이 끝나고 보드가 충분히 식은 뒤, 역순으로 1차 조립을 진행하고 다시 계측기를 물렸습니다.
- PD 통신 정상화: 5V에 멈춰있던 전압이 충전기를 꽂자마자 5V -> 9V -> 20V로 빠르게 승압되는 것을 확인했습니다. PD 컨트롤러가 정상적으로 작동하며 충전기와 성공적으로 핸드셰이크를 마쳤다는 증거입니다.
- 전류 소모량: 배터리가 연결된 상태에서 약 2.25A ~ 3.0A 대의 정상적인 급속 충전 전류가 타고 들어가는 것을 확인했습니다.
5. 최종 조립 및 기능 검수

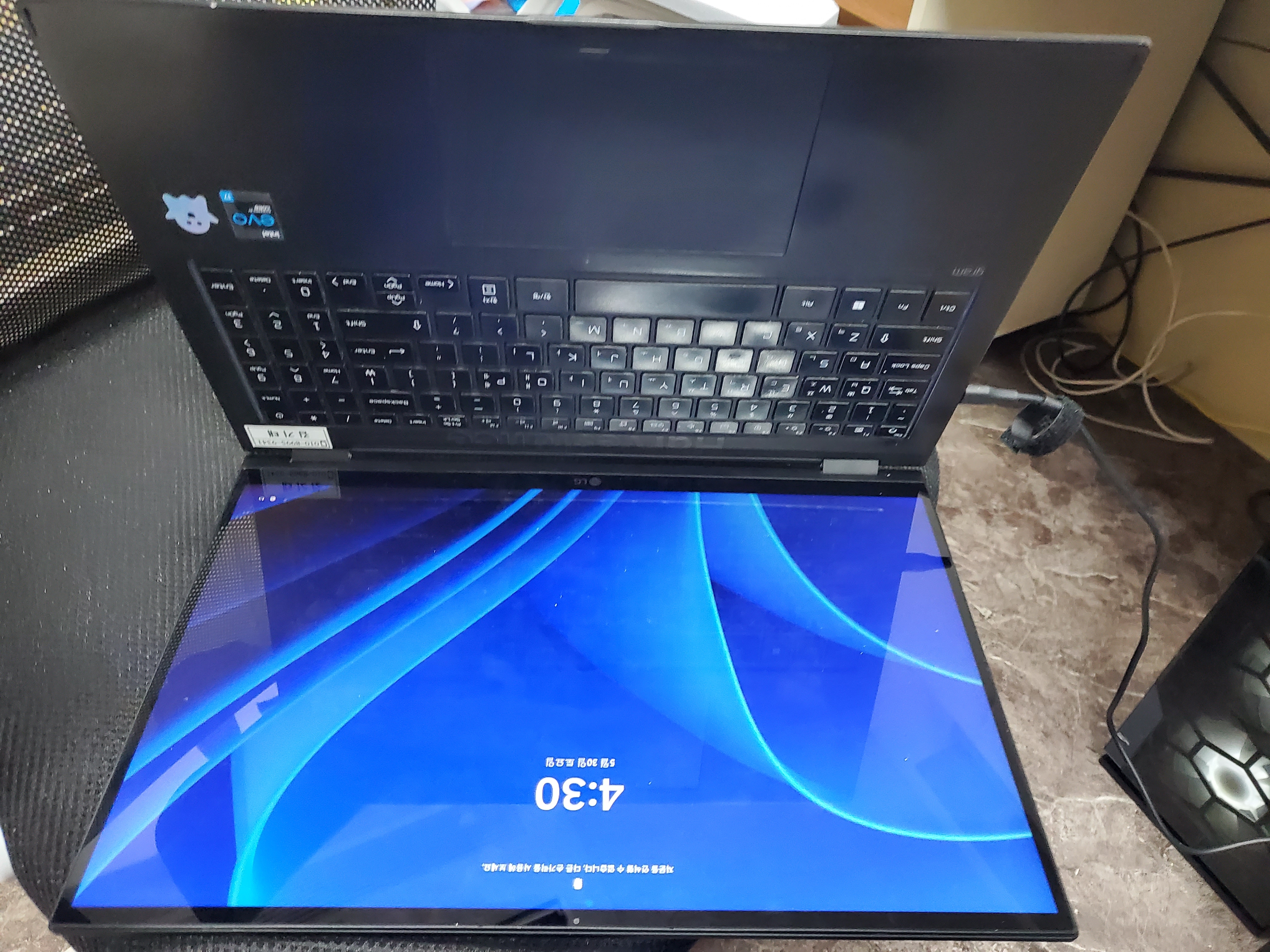

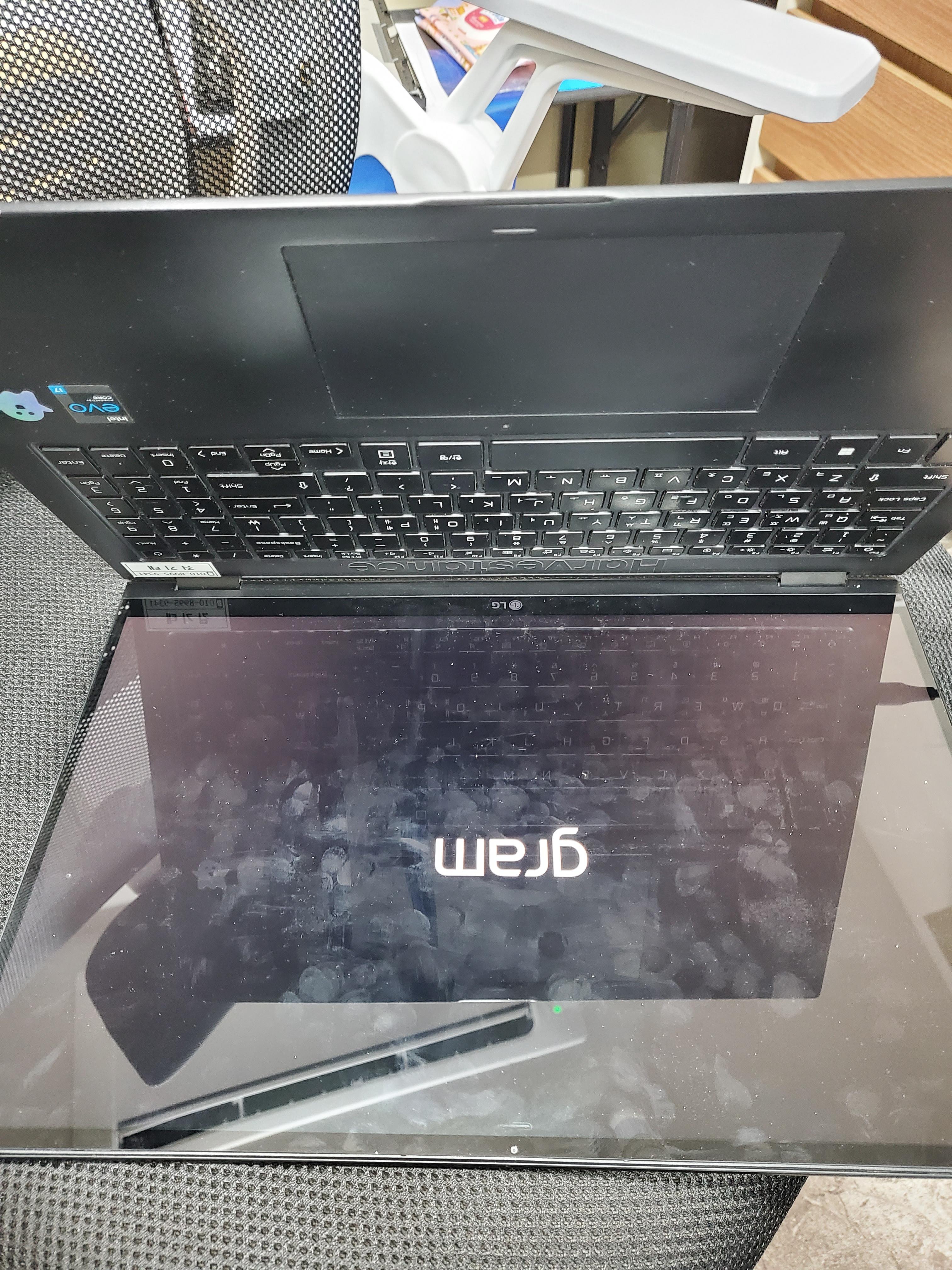

가조립 상태에서 전원 버튼을 누르자, 화면에 반가운 'LG gram' 로고가 나타나며 윈도우 잠금 화면(4:30 분 화면)까지 깔끔하게 진입에 성공했습니다.
그램 360 모델은 일반 노트북과 달리 액정이 360도 회전하고 터치 패널이 탑재된 하이엔드 라인업이기에, 회로 수리 후 부가 기능 검수가 매우 중요합니다.
- 터치스크린 및 펜 인식 테스트: 전면 터치 디스플레이의 모든 영역에서 좌표 이탈이나 데드존 없이 부드럽게 터치가 인식되는지 전용 소프트웨어로 전수 검사했습니다.
- 힌지 센서 감지: 화면을 뒤로 접었을 때 태블릿 모드로 정상 전환되는지 확인했습니다.
- 기타 장치 점검: 키보드 백라이트, 사운드 출력, 와이파이 무선 랜 연결, 웹캠 등 모든 장치의 드라이버가 정상 작동함을 최종 확인한 후 하판 나사를 단단히 체결하여 수리 공정을 마무리지었습니다.
수리 요약 및 소견: > 이번 그램 360 TOUCH 모델의 전원 불량은 USB-C 충전단자를 통해 유입된 서지(과전압) 혹은 미세 수분으로 인해 내부 메인 전원 관리 IC와 MOSFET이 동반 쇼트된 사례였습니다. 메인보드를 통째로 바꾸지 않고, 정확한 포인트 계측을 통해 불량 소자만 족집게처럼 적출·교체함으로써 수리 비용을 획기적으로 절감하고 기존 데이터도 안전하게 보존할 수 있었던 성공적인 수리 사례였습니다.
