로지텍 그룹(Group) 화상회의 장비 수리

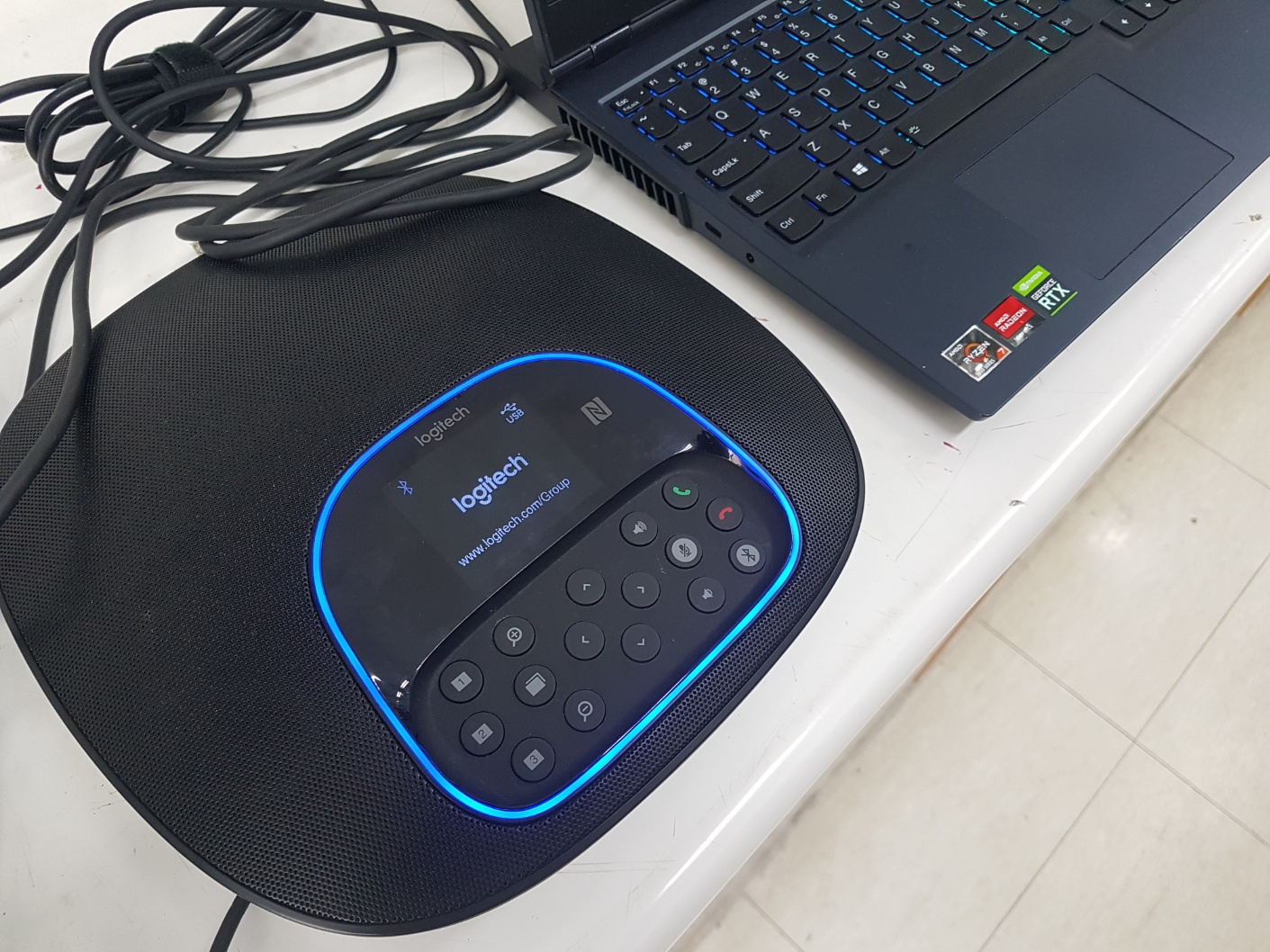

로지텍 그룹 화상회의 시스템중 스피커폰과 여러 상태를 표시해주는 장비가 전원이 안들어온다

이럴땐 로지텍 공식 서비스 센터를 방문하는것이 맞지만 2019년도 제품으로 보증기간은 지났을꺼라 예상되어

우선 수리진행 해보기로 한다 마우스 키보드 화상카메라 등의 주변기기는 전브랜드를 통틀어 수리대신 교환으로

진행되는걸로 알고있다

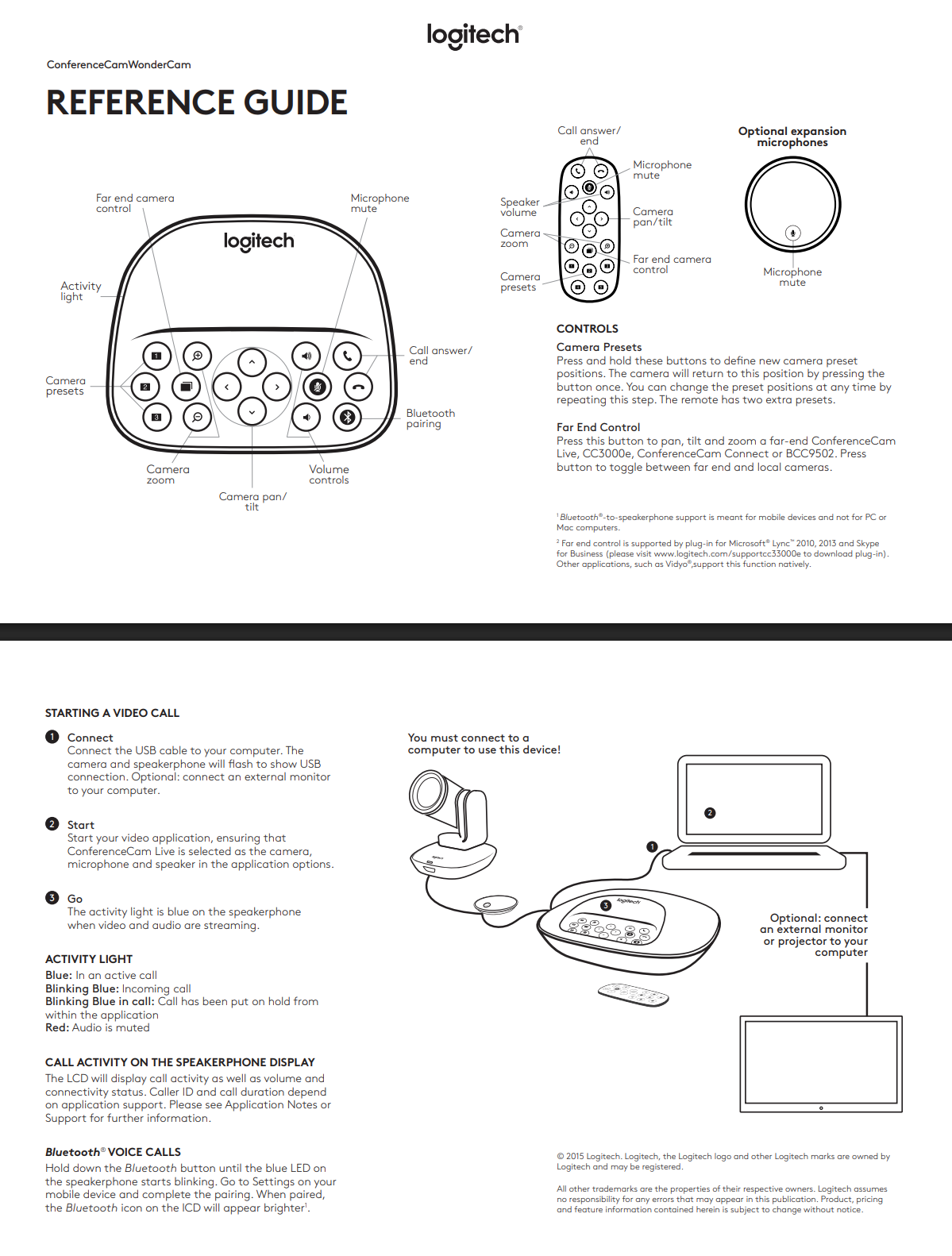

메뉴얼을 보니 대충 아래와 같은 시스템을 이루고 있고 중추적인 역할을 담당하는 모듈이다

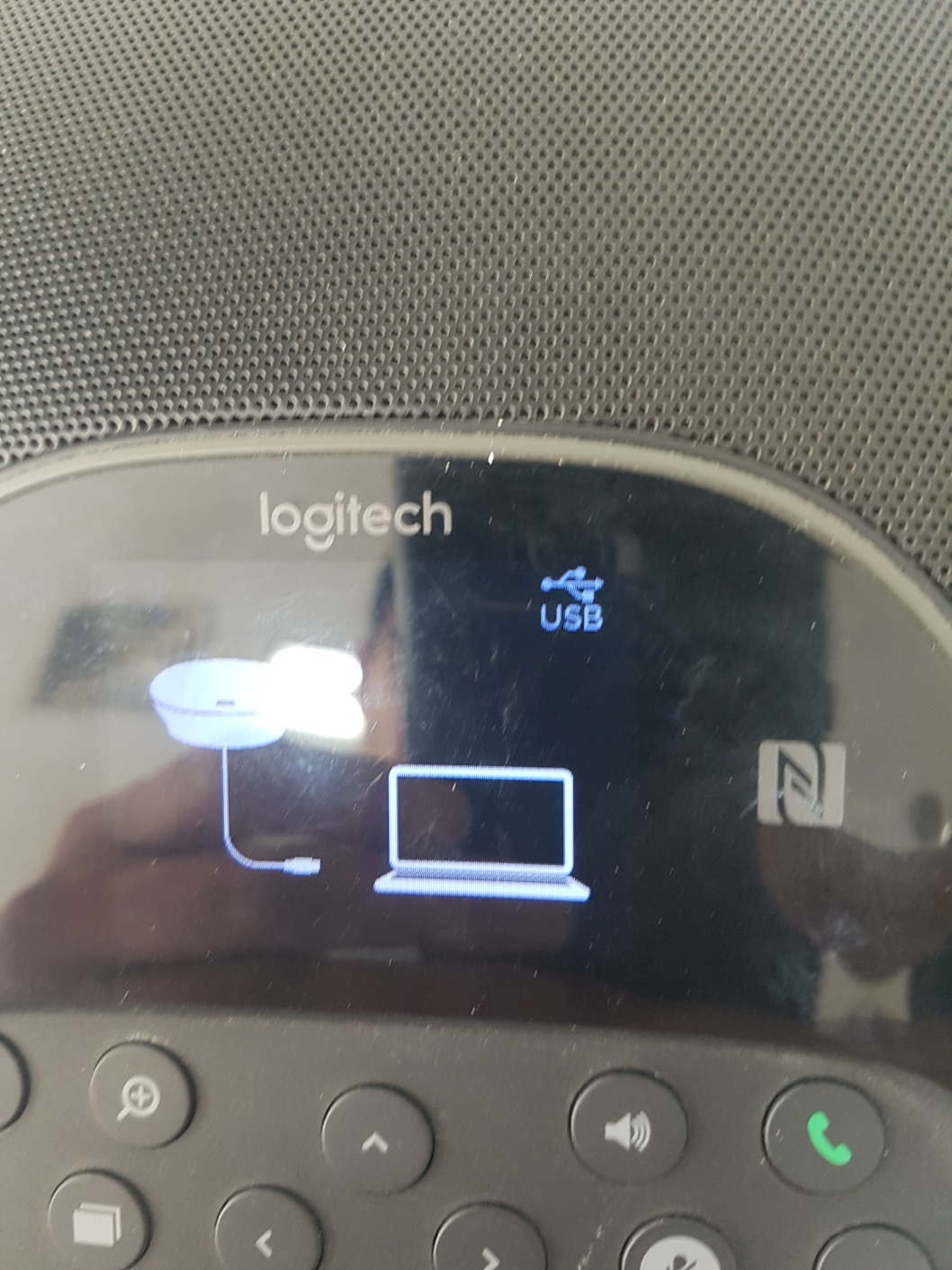

상태표시 스피커폰 음량조절 통화상태 표시 발신자 정보를 표시해주는 LCD스크린 기능을 담당한다

인터넷에 가격을 검색해보니 190만원대에 판매 되고있는 고가의 제품이다.

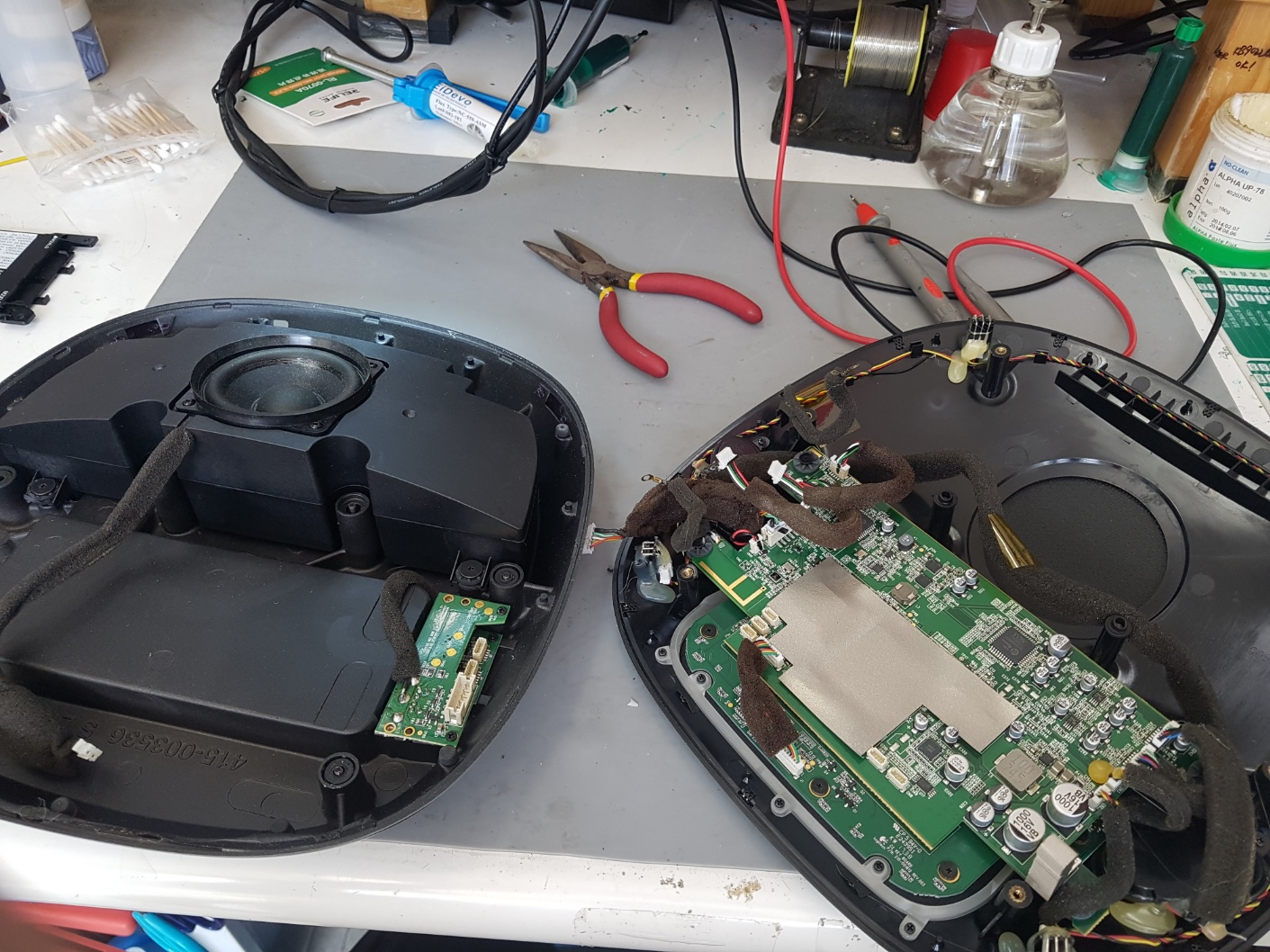

우선 분해를 시작해보자 조심조심 차근차근

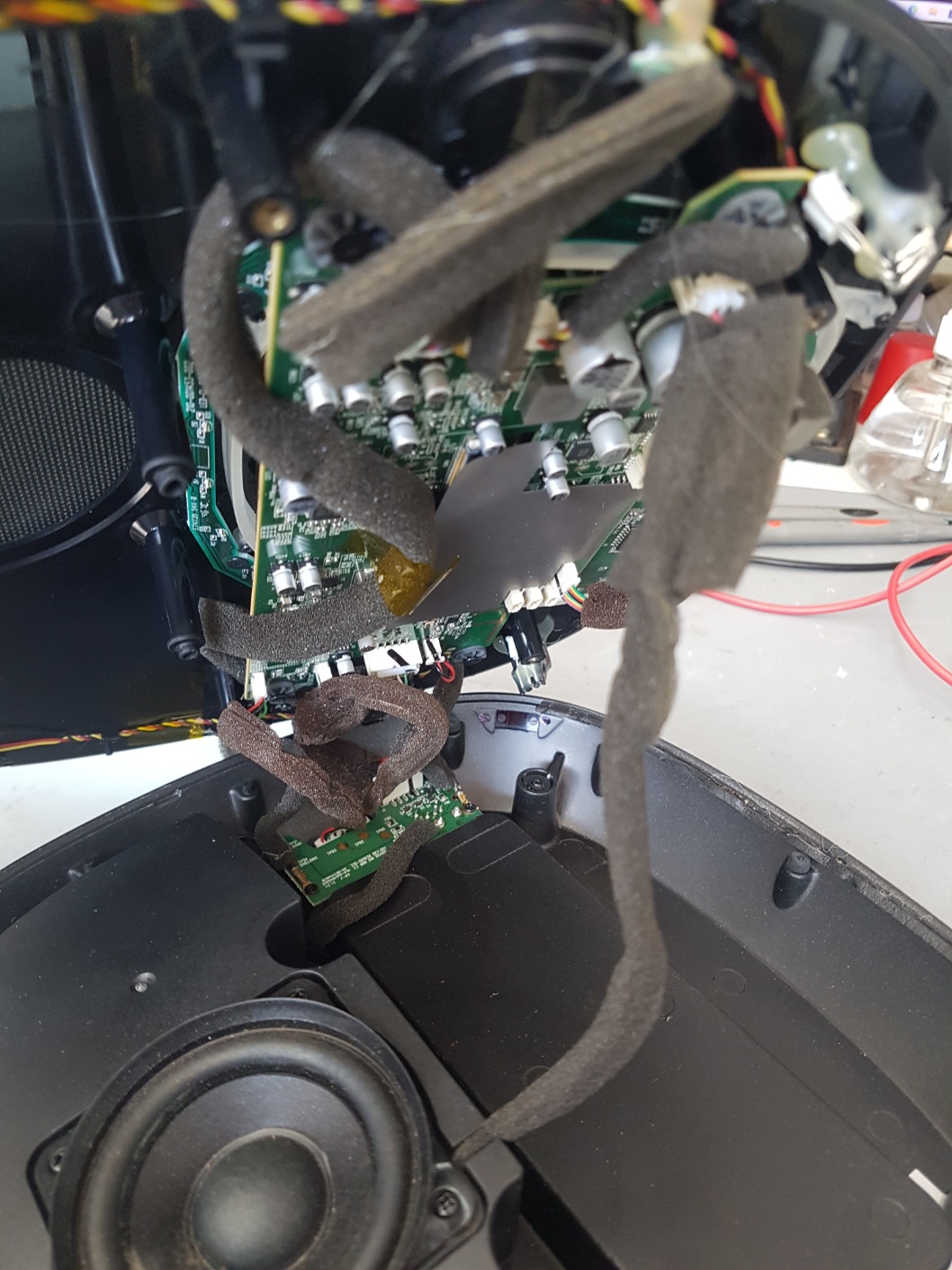

내부에는 마이크 어레이(Microphone Array)와 스피커 울림통이 정밀하게 설계되어 있다.

조심하자 또조심하자

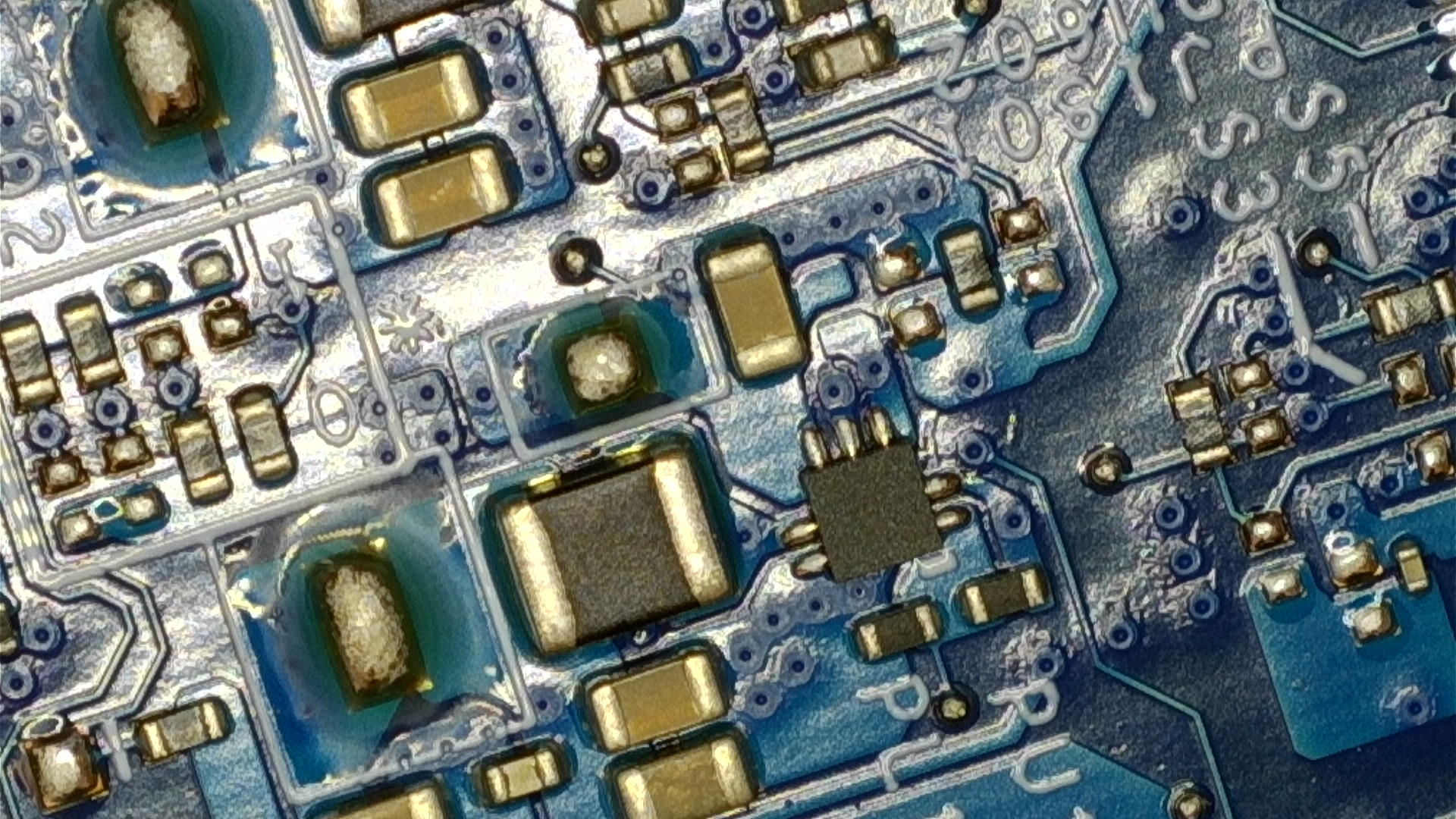

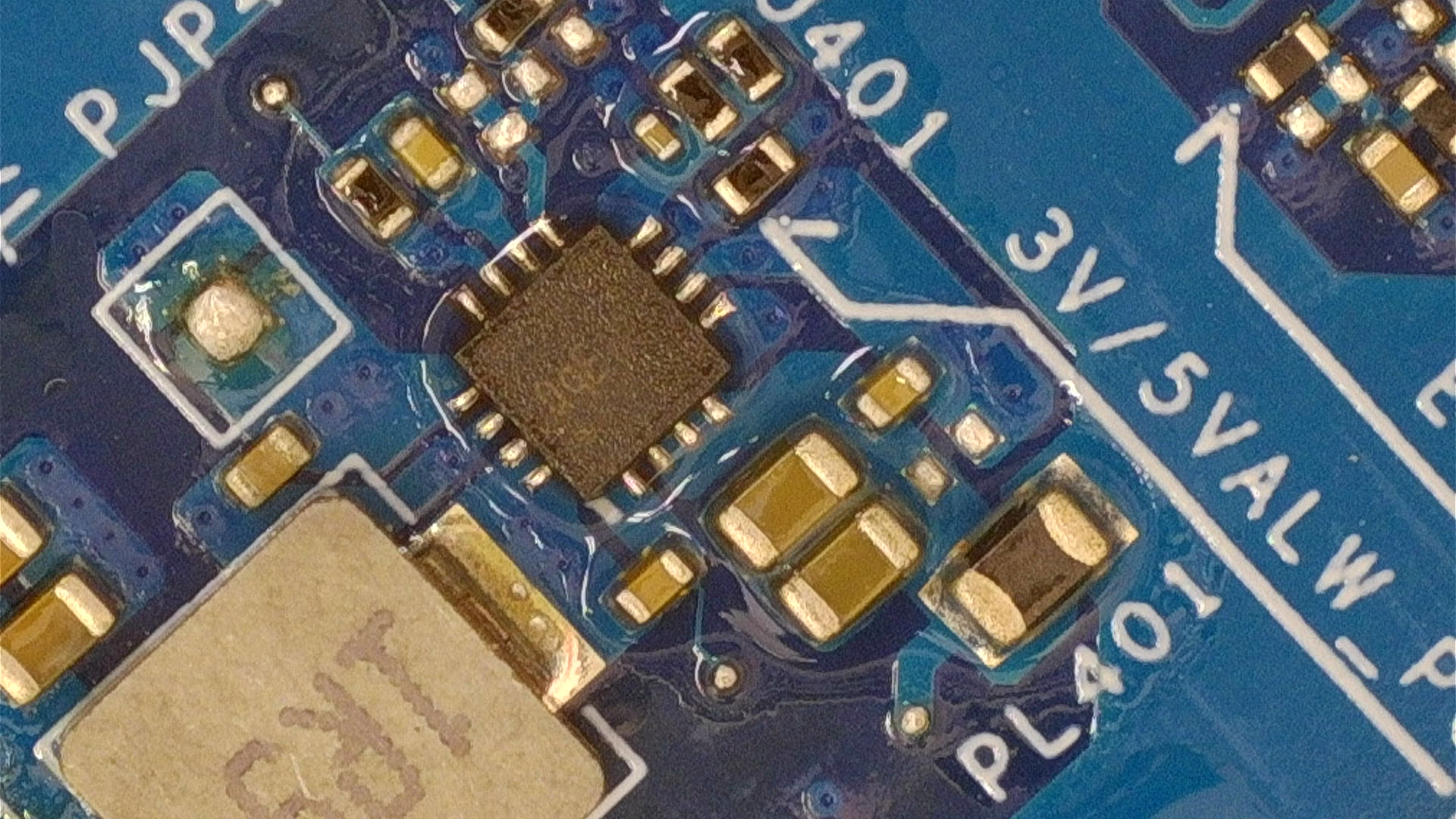

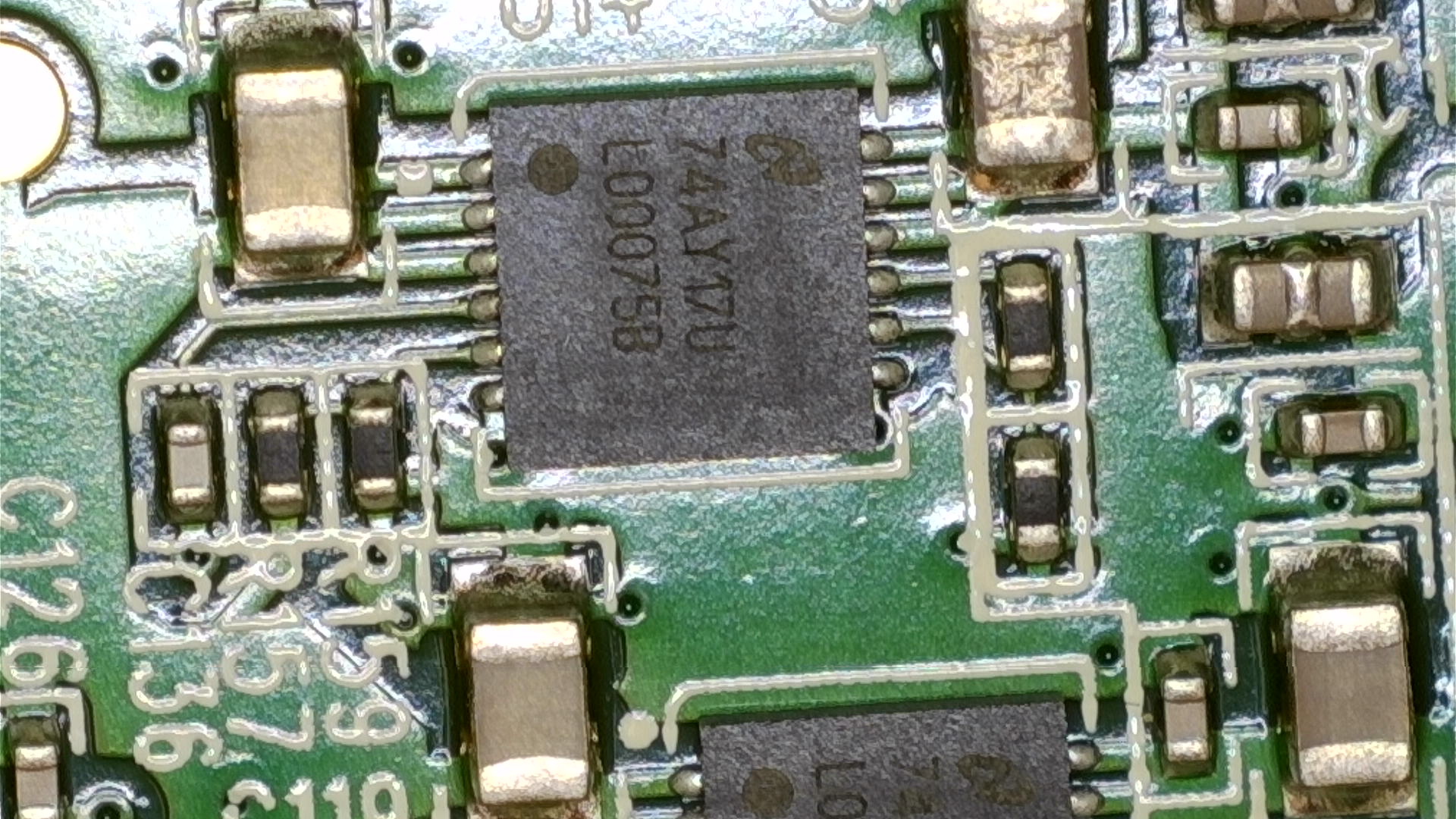

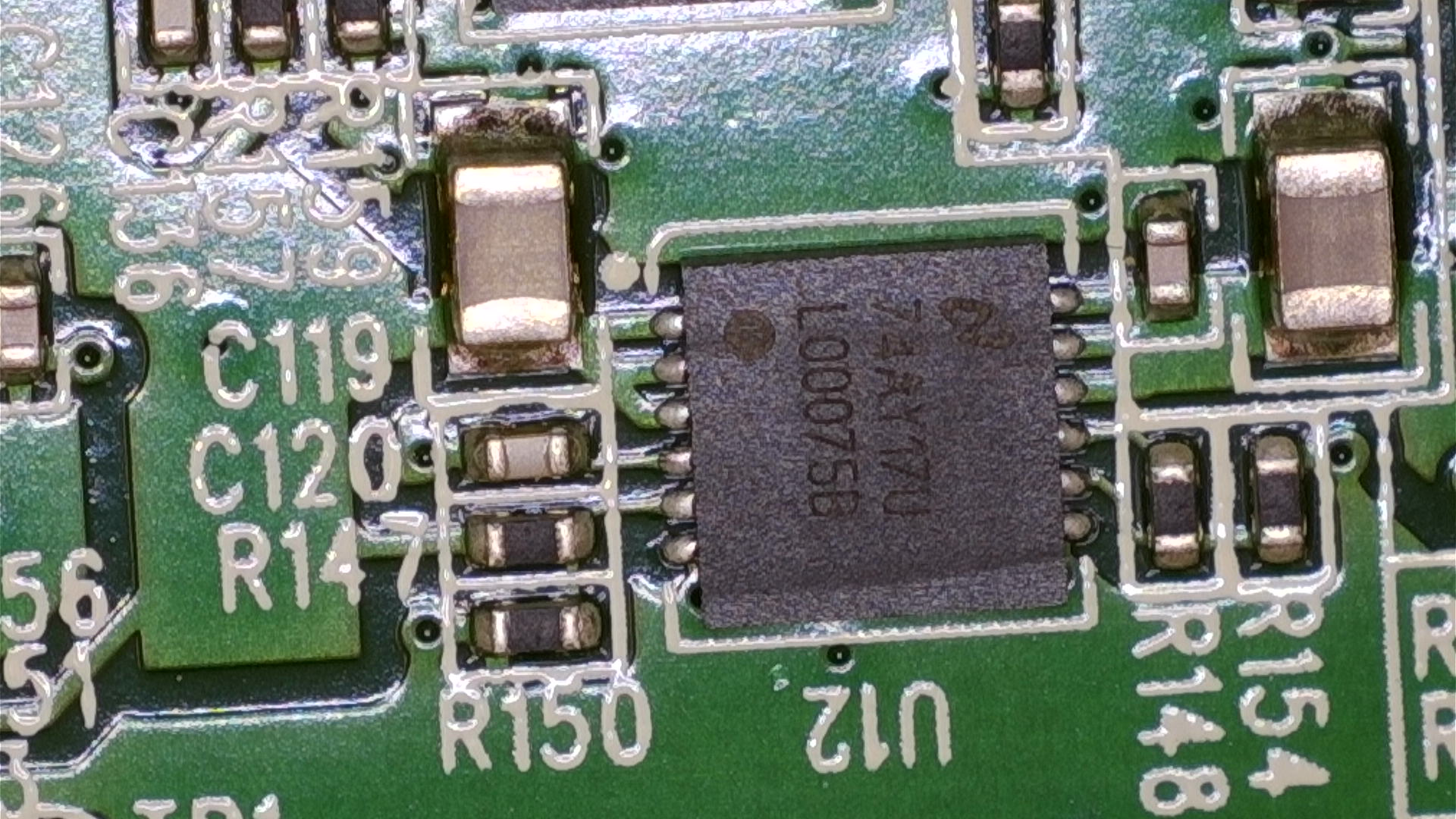

Dual MOSFET 74AY17U  2개 교체로 수리 완료 항상 그렇듯이 조립은 분해의 역순

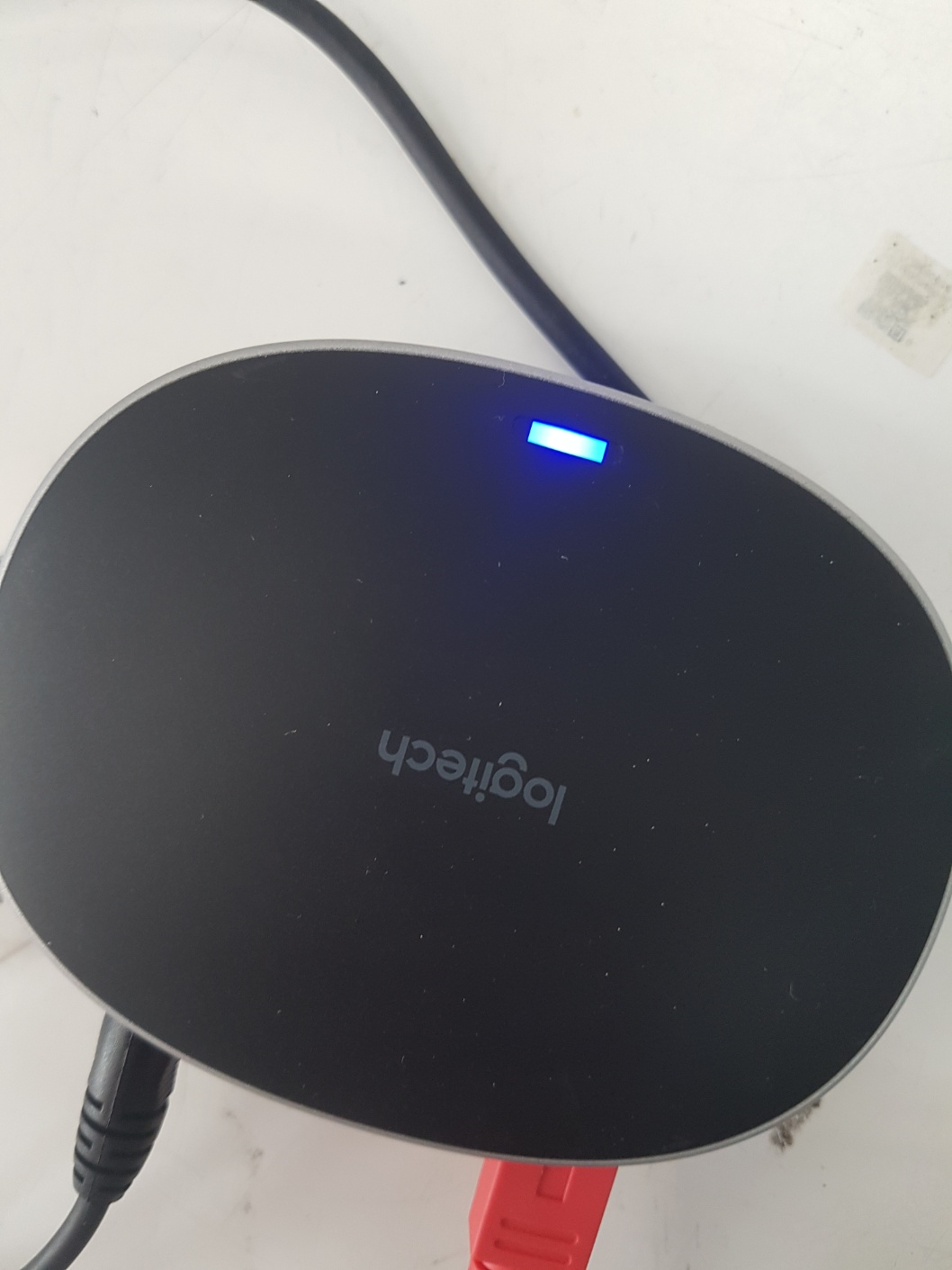

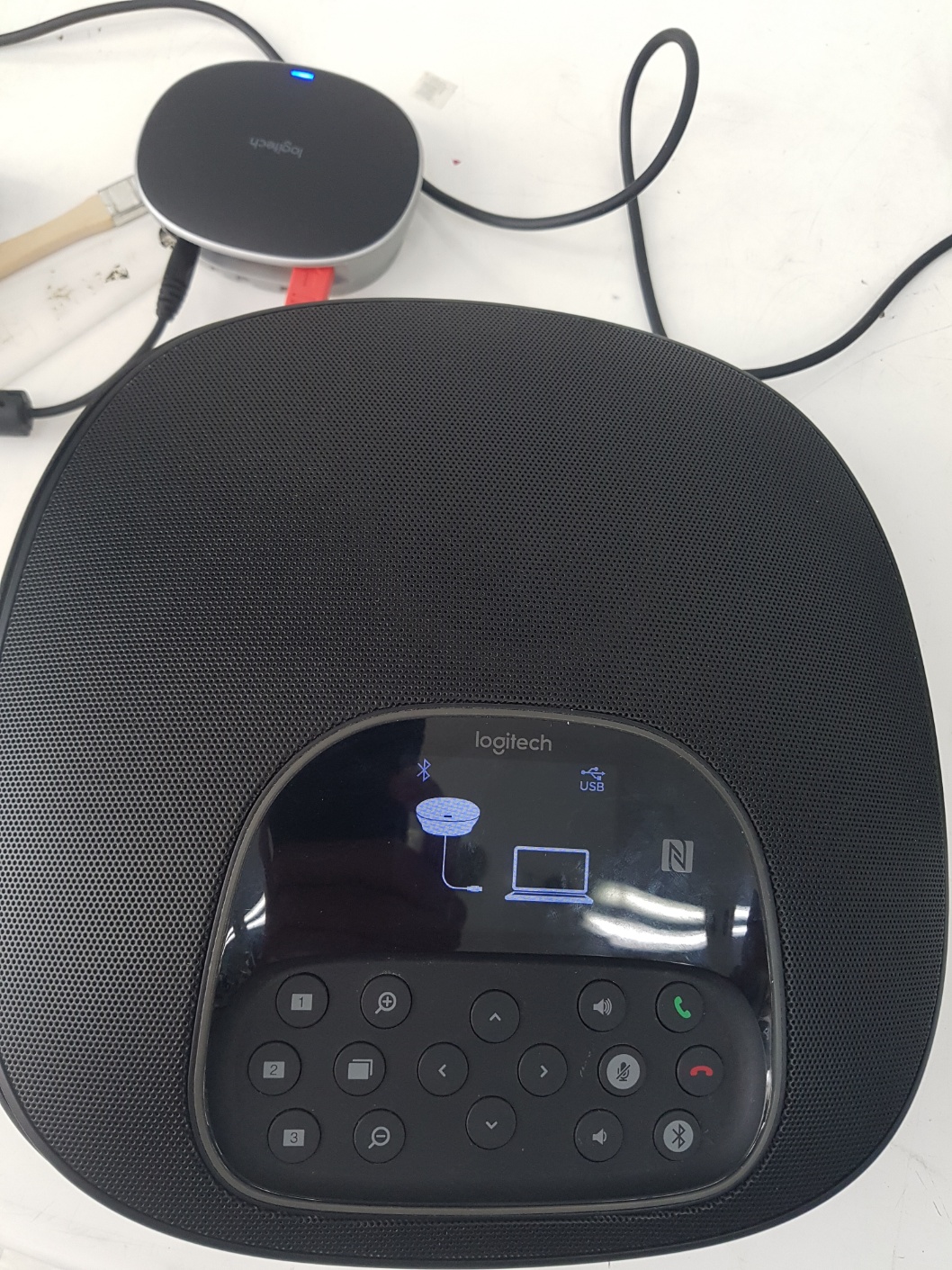

조립을 한뒤에 제발제발 하는 마음으로 전원을 연결해본순간 수리완료!!!!!!!

조립 시 내부 케이블이 눌리거나 스피커의 실링(Sealing) 부위가 어긋나면 통화 시 하울링이나 잡음이 발생할 수 있으니,

수리 후 테스트 시 음성 품질도 꼭 체크해 보
