레노버 씽크북 ThinkBook 14 G3 ACL 14인치 LCD모델로 충분한 성능과 내구성 휴대하기 간편한 사이즈로 회사에서
많이 사용 되는 모델입니다. 노트북은 특성상 손에들고 많이 이동하죠 이번에는 이동중 바닥으로 떨어트리면서 LCD커버에 붙어있는 힌지가 떨어져서 벌어지는 증상으로 열고닫을때마다 상당히 불안합니다. 그래서 LCD커버를 교체해 보기로 하겠습니다.놀라운것은 충격이 상당했을텐데 LCD가 깨지지 않은점이 정말 놀랍네요
내구성은 진짜 인정합니다
사양은
CPU : 라이젠7 5800U
RAM : 16기가(내장 8GB + 외장 8GB)
LCD : 14.0 FHD

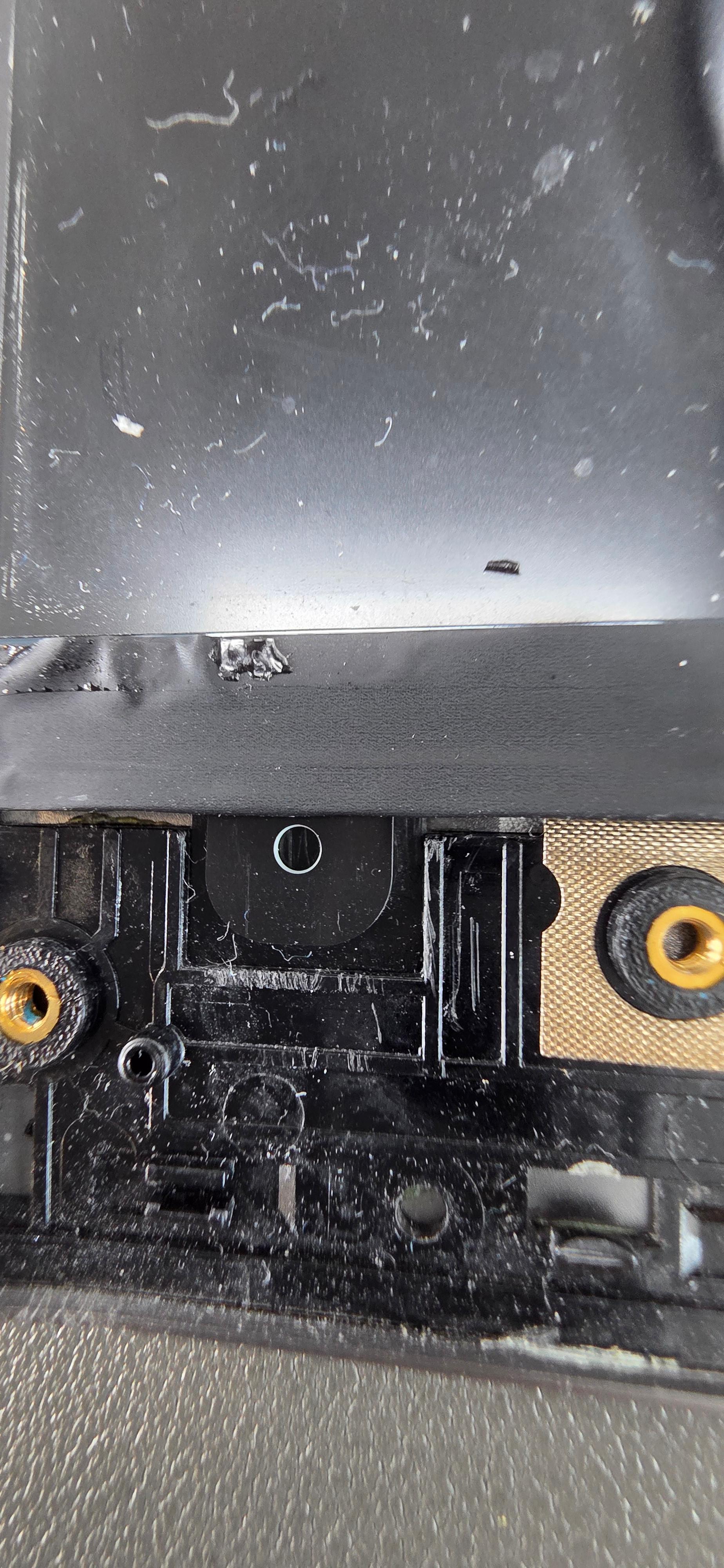

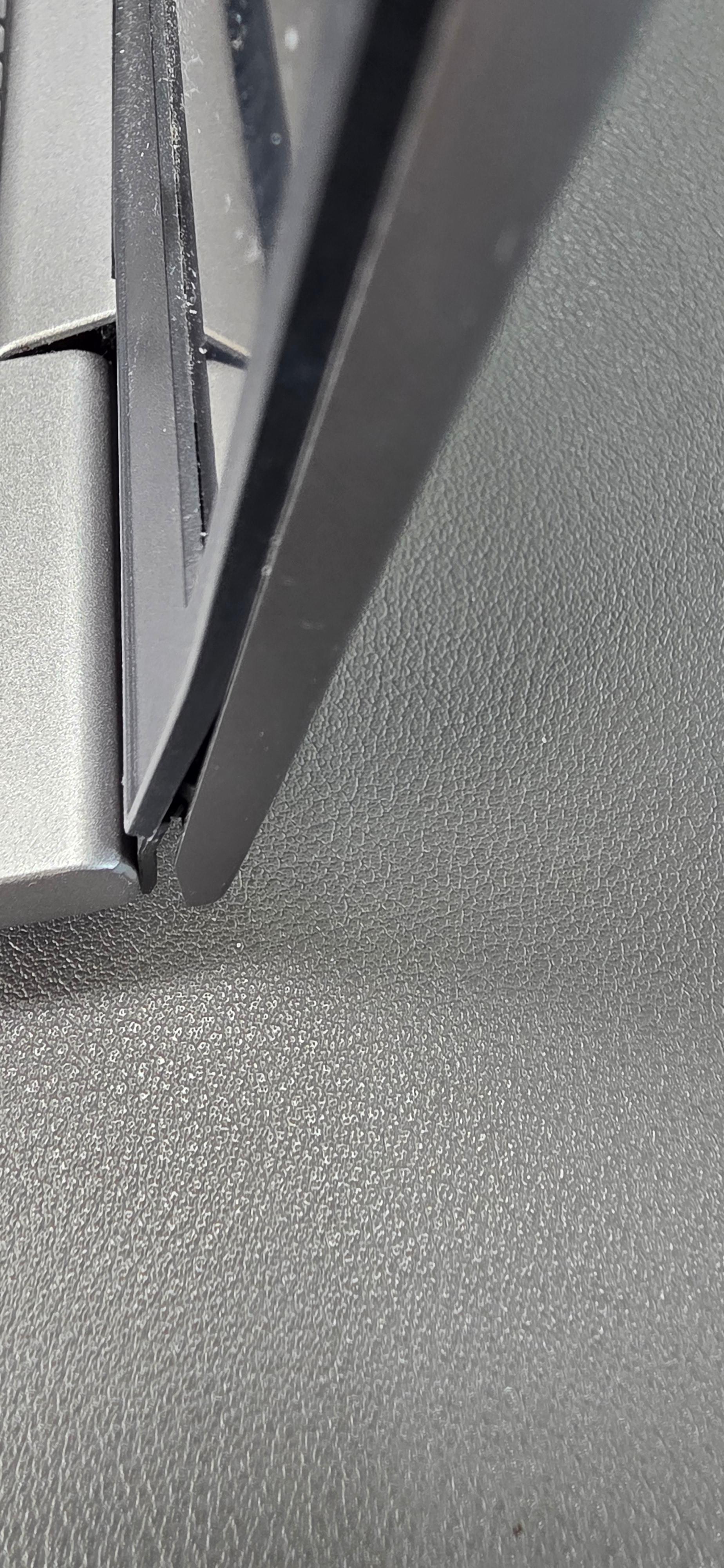

사진처럼 낙하흔적이 있으며 우측 힌지가 LCD커버와 벌어지는 증상입니다.

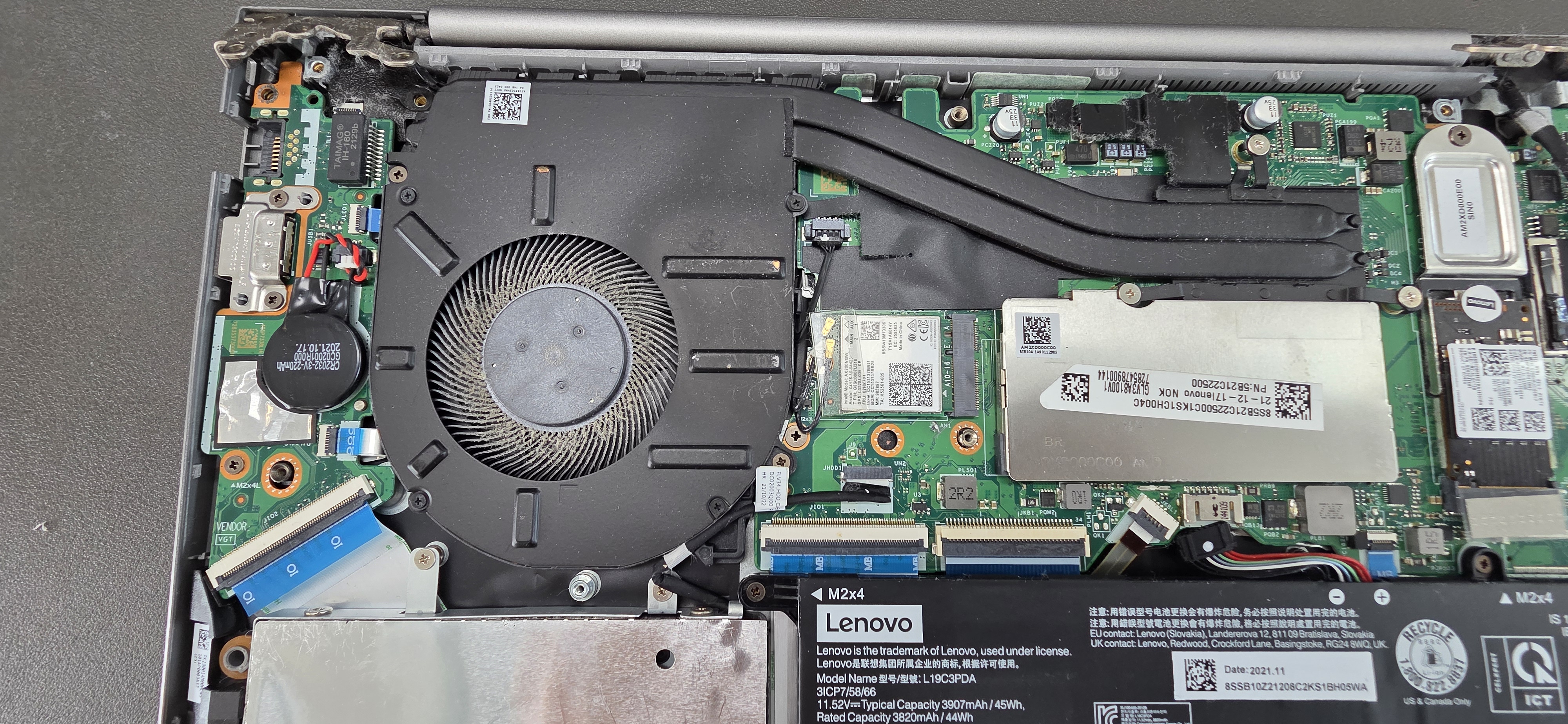

이제 뒷판을 나사를 모두 제거후에 베이스커버(D커버)를 제거합니다.

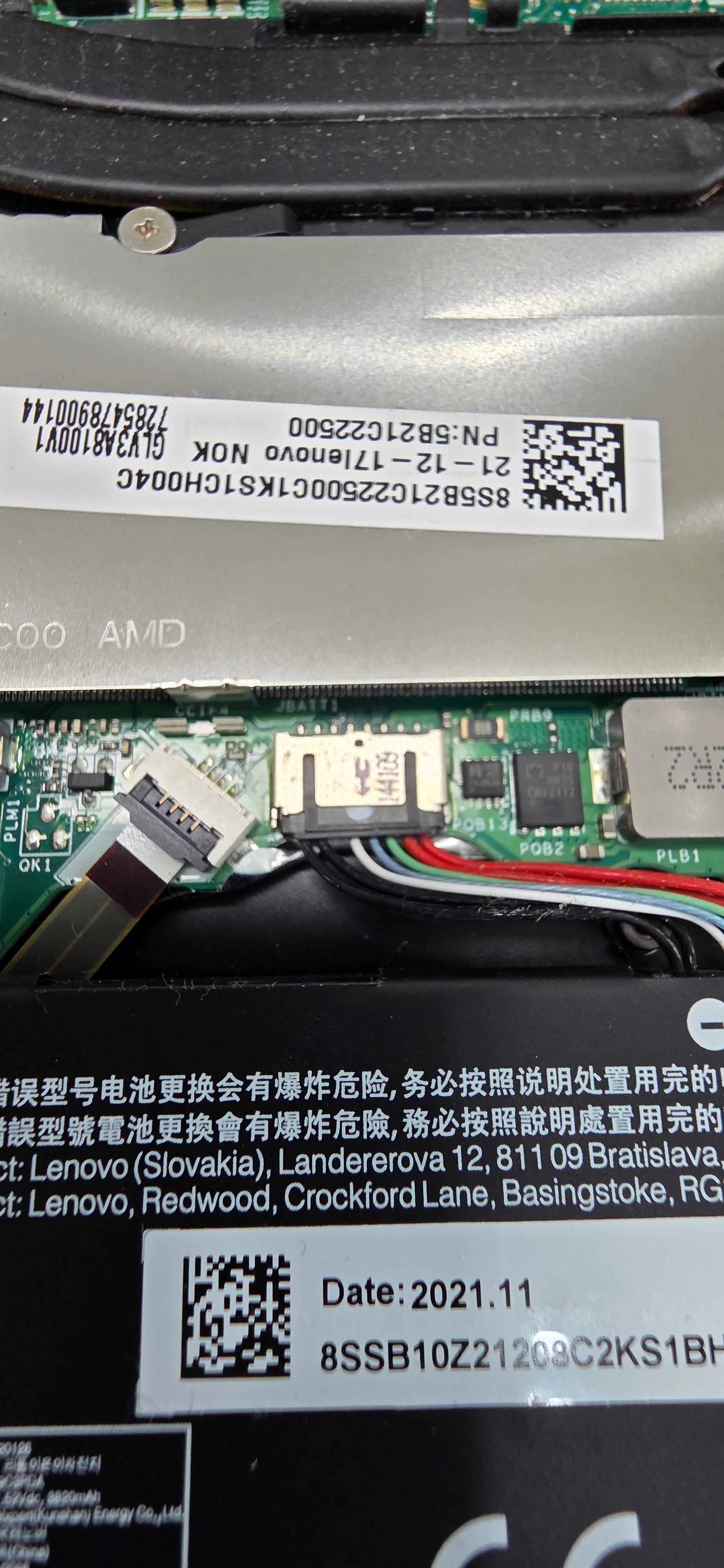

항상 그렇듯이 배터리연결을 제일먼저 제거해줍니다
그다음은 양쪽으로 보이는 힌지쪽의 나사를 모두 풀어서 제거해줍니다

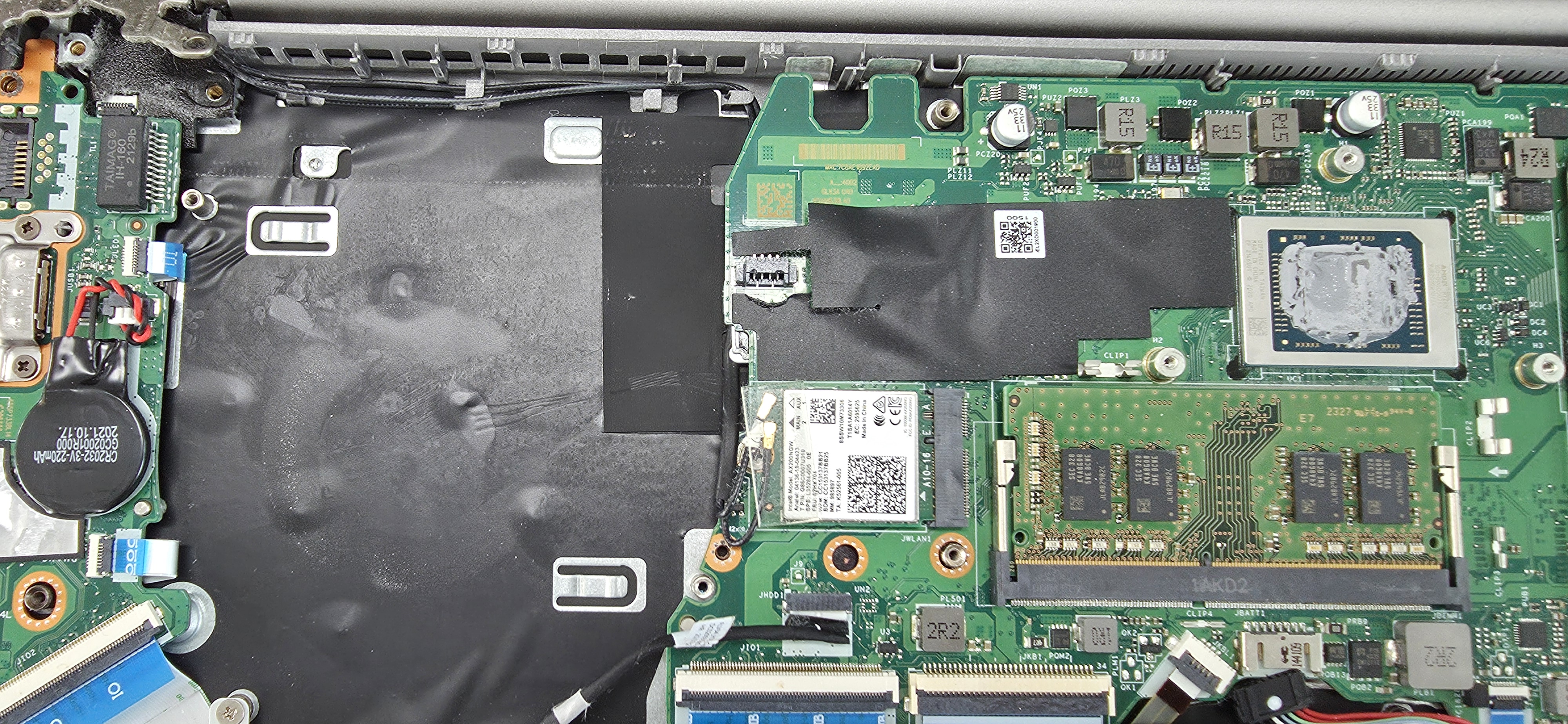

그다음은 쿨링팬을 제거해줍니다
쿨링팬을 제거후준다음 양쪽에 있는 힌지를 잡고 위로 올려주고 상하를 분리해주면 됩니다
준비된 교체용 LCD커버 + 힌지 입니다.
LCD베젤(B커버)를 분리하기위해 하단부에 있는 나사 3개를 풀어줍니다. 그다음 얇은 해라를 이용 이음새사이로 넣어서
살살 분리해줍니다. 이때 LCD가 깨지지않게 상당한 주의가 필요합니다
LCD베젤을 제거한 후에 양쪽에 붙어있는 고정용 양면테잎을 제거해 주는데 아래로 살살 당겨주면 됩니다.
너무 무리한 힘이 가해지면 양면테잎이 끊어지게 되고 그렇게 되면 작업난이도가 상당히 올라가니 주의해서
제거해 주세요

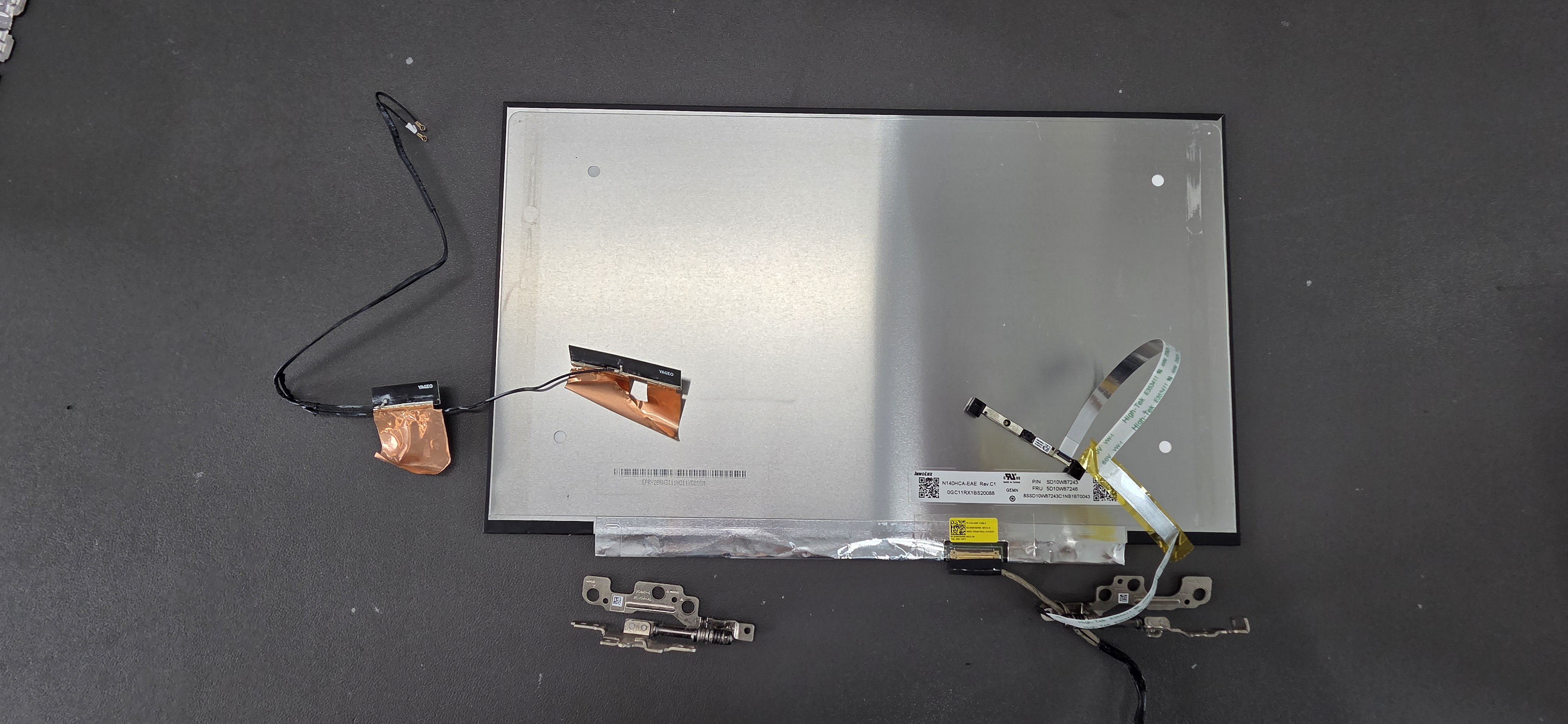

상당한 작업 시간이 걸렸네요 기존의 LCD커버에서 모든 부품을 다 떼어냈습니다. 이제 적출된 부품들을 다시 교체용 LCD커버에
이식을 시켜줍니다. 이제 작업의 70프로정도 완료되었네요

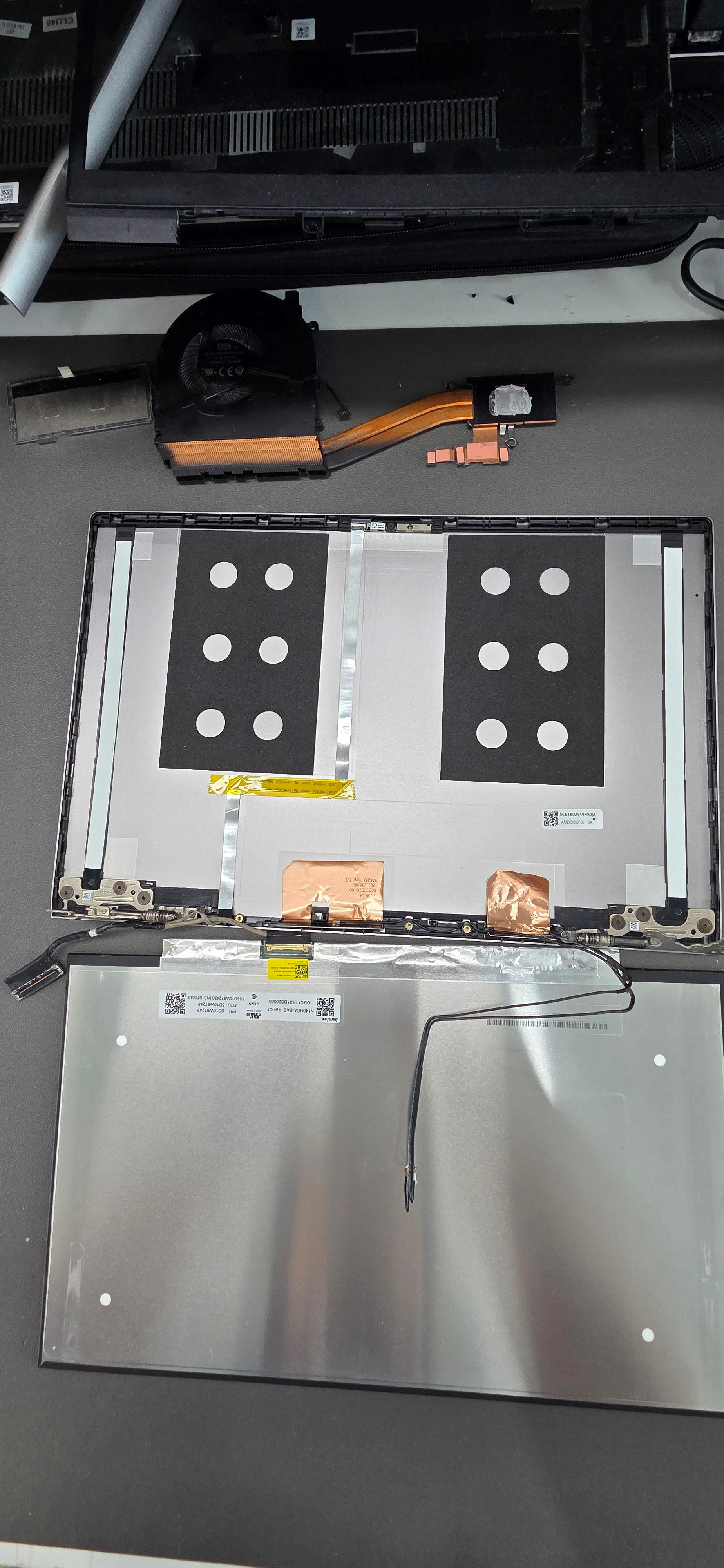

부품을 모두 옮겨 준뒤에 가조립후 테스트를 해봅니다. 완조립했는데 화면이 안들어오는등의 불량이 발생되면 안되니까요

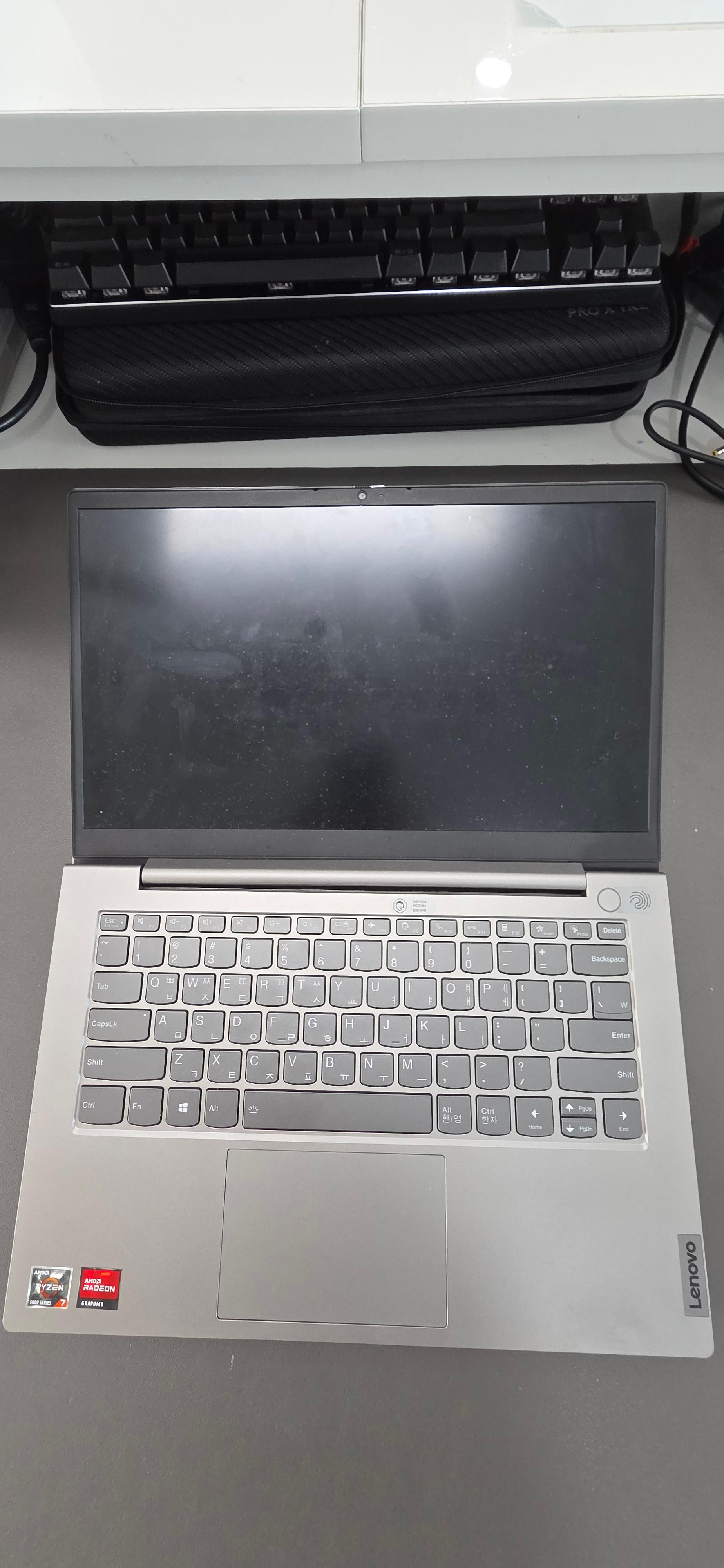

화면이 들어오는것을 확인했으니 성공입니다. 이제 완조립으로 진행해봅니다
그후 WIFI,사운드출력등의 기본성능을 테스트해보고 수리완료 합니다.
감사합니다
