[노트북 수리] 레노버 씽크북 14 G3 ACL 하우징 교체: 힌지 파손 완벽 복구기

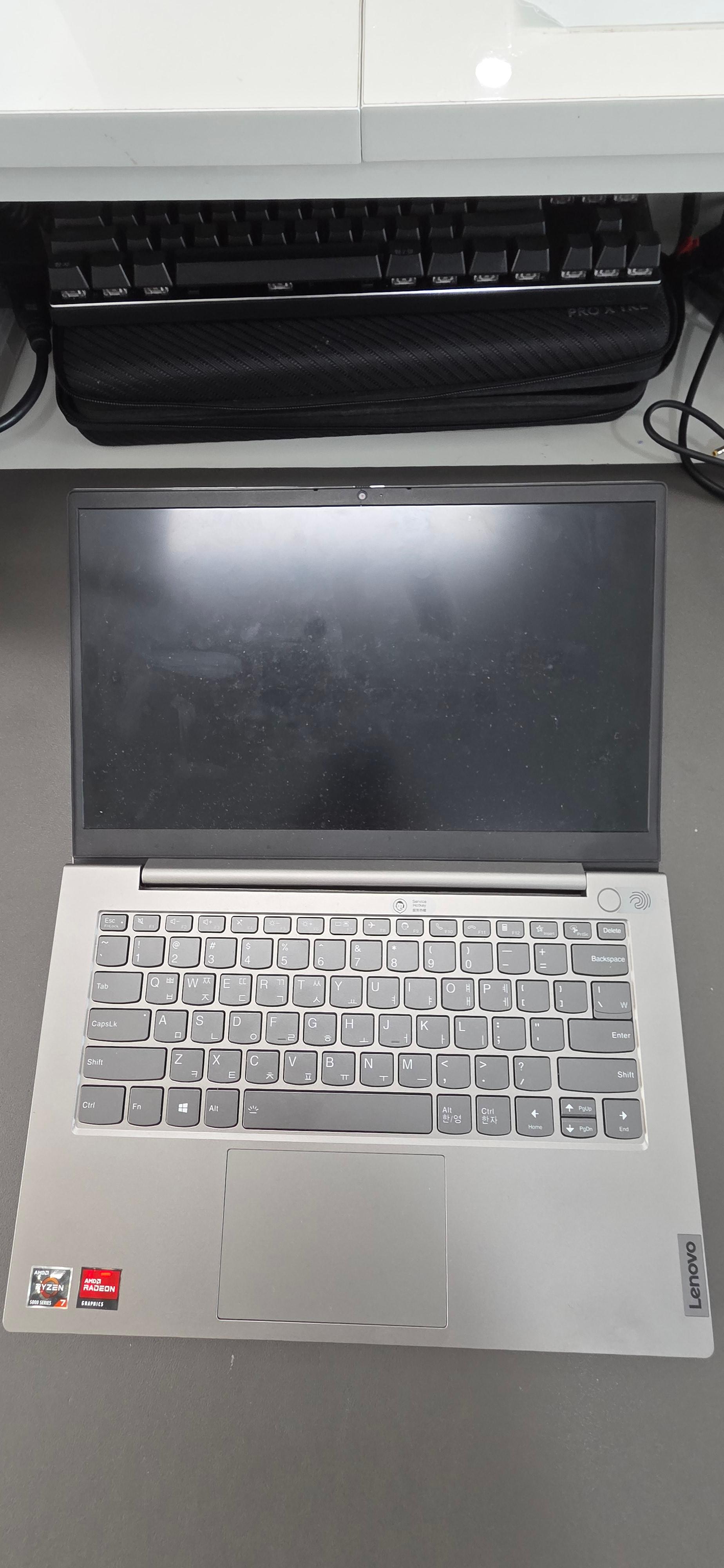

안녕하세요, IT 하드웨어 수리 및 기술 전문 블로그 '리페어테크'입니다. 오늘은 비즈니스 현장에서 뛰어난 가성비와 견고한 내구성으로 많은 사랑을 받고 있는 레노버 씽크북(ThinkBook) 14 G3 ACL 모델의 수리 과정을 상세히 공유해 드리고자 합니다.

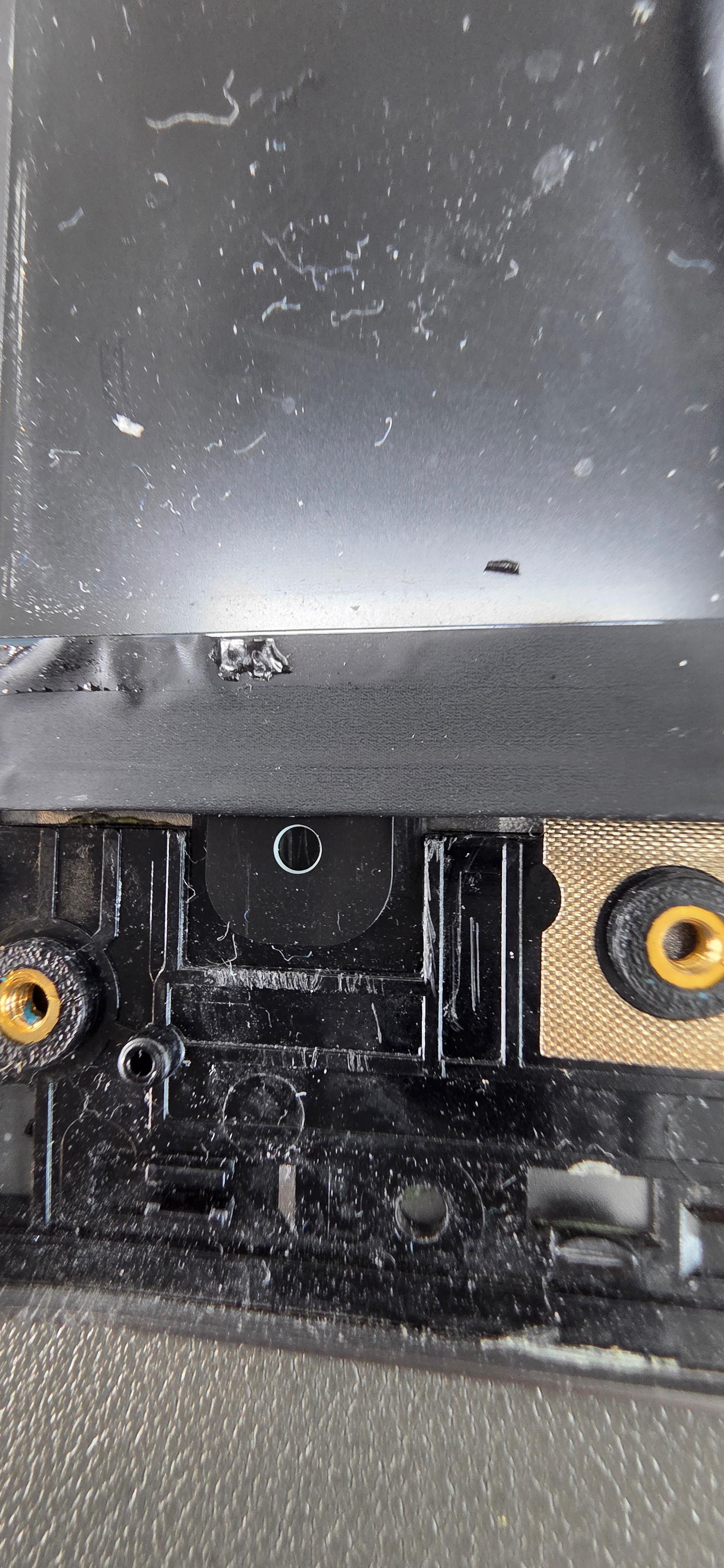

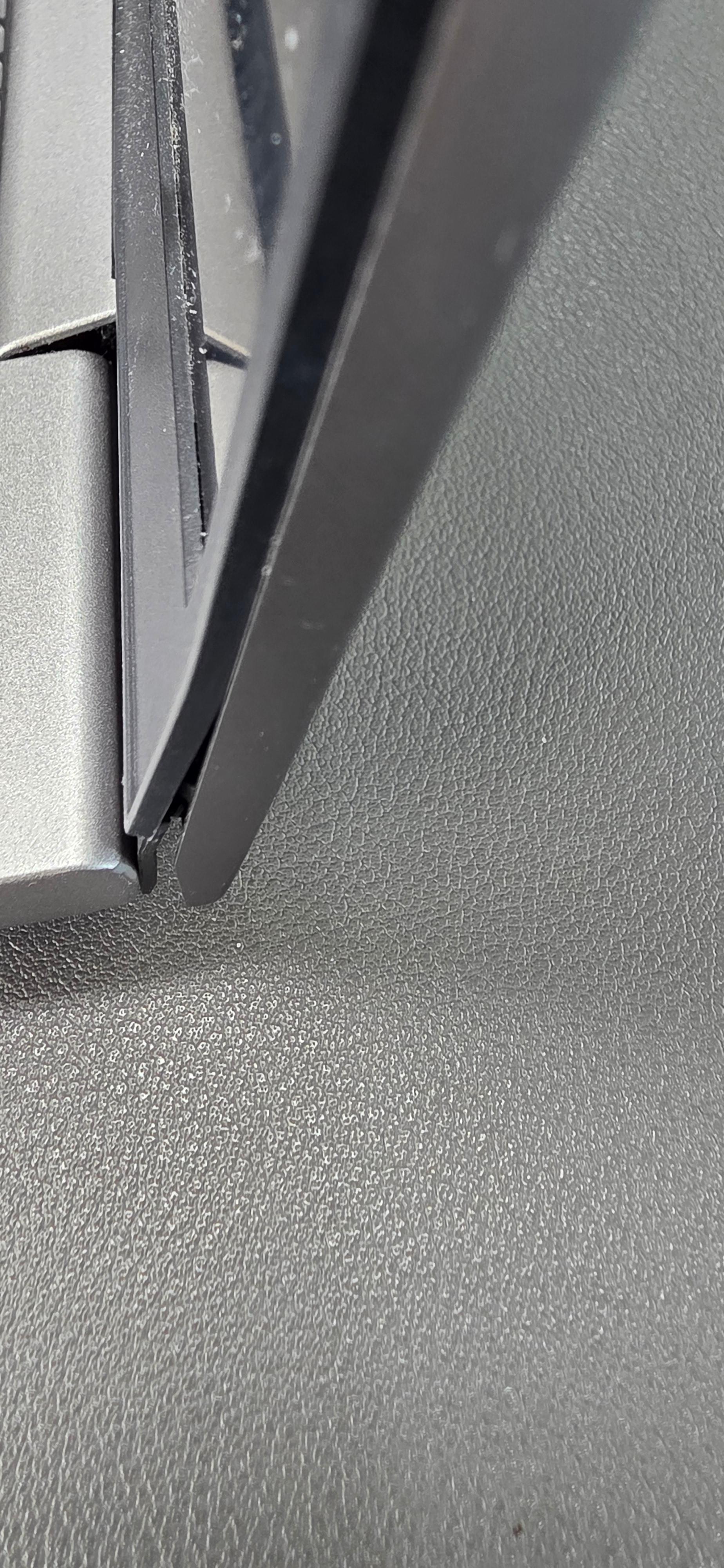

노트북은 그 특성상 휴대하며 이동하는 경우가 많습니다. 이번 사례의 의뢰인께서는 이동 중 노트북을 바닥으로 떨어트리는 사고를 당하셨고, 그 충격으로 LCD 커버에 고정된 힌지 부위가 완전히 이탈하여 벌어지는 증상이 발생했습니다. 노트북을 열고 닫을 때마다 본체가 벌어지며 상당한 불안감을 주는 상태였기에, 파손된 LCD 커버(A커버) 전체를 교체하기로 결정했습니다.

놀라운 점은 상당한 충격이 가해졌음에도 불구하고 LCD 액정 자체는 파손되지 않았다는 사실입니다. 씽크북 시리즈의 실제 내구성이 얼마나 뛰어난지 다시 한번 실감할 수 있는 부분이었습니다.

1. 수리 대상 기기 주요 사양

본격적인 작업에 앞서 해당 모델의 사양을 체크합니다.

• 모델명: Lenovo ThinkBook 14 G3 ACL
• CPU: AMD 라이젠 7 5800U
• RAM: 16GB (온보드 8GB + 외장 슬롯 8GB)
• LCD: 14.0인치 FHD 해상도
• 증상: 낙하 충격으로 인한 우측 힌지 고정부 파손 및 커버 벌어짐





2. 단계별 수리 과정

Step 1: 하판 분해 및 전원 차단

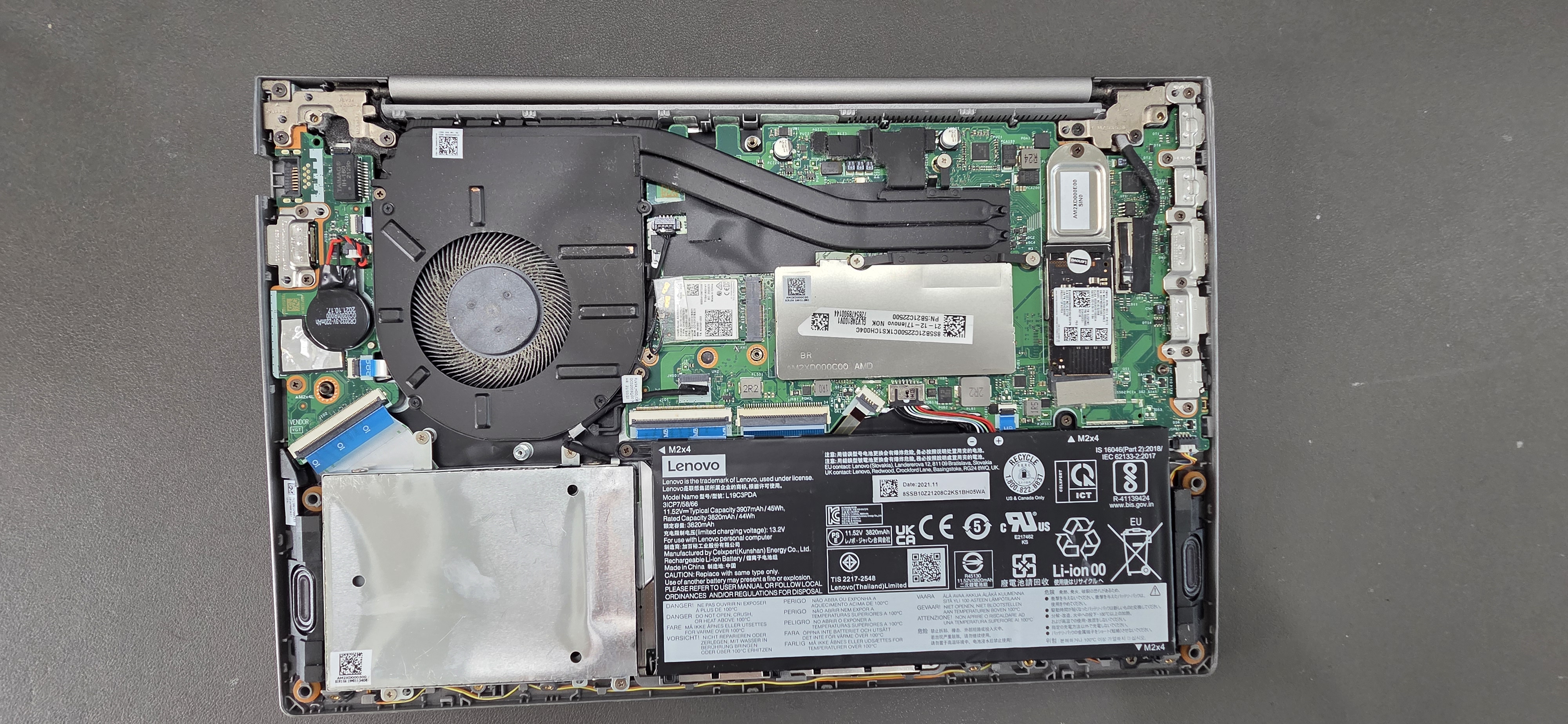

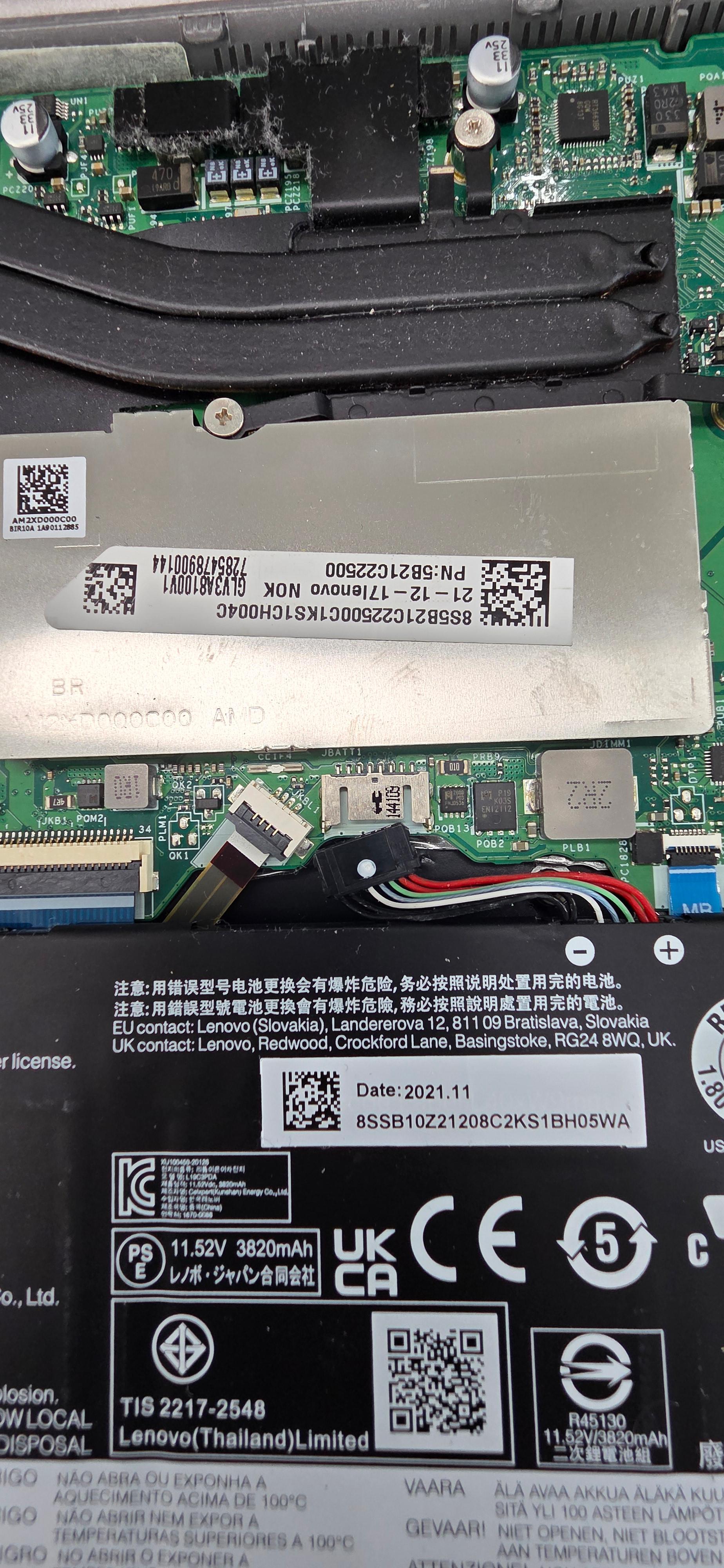

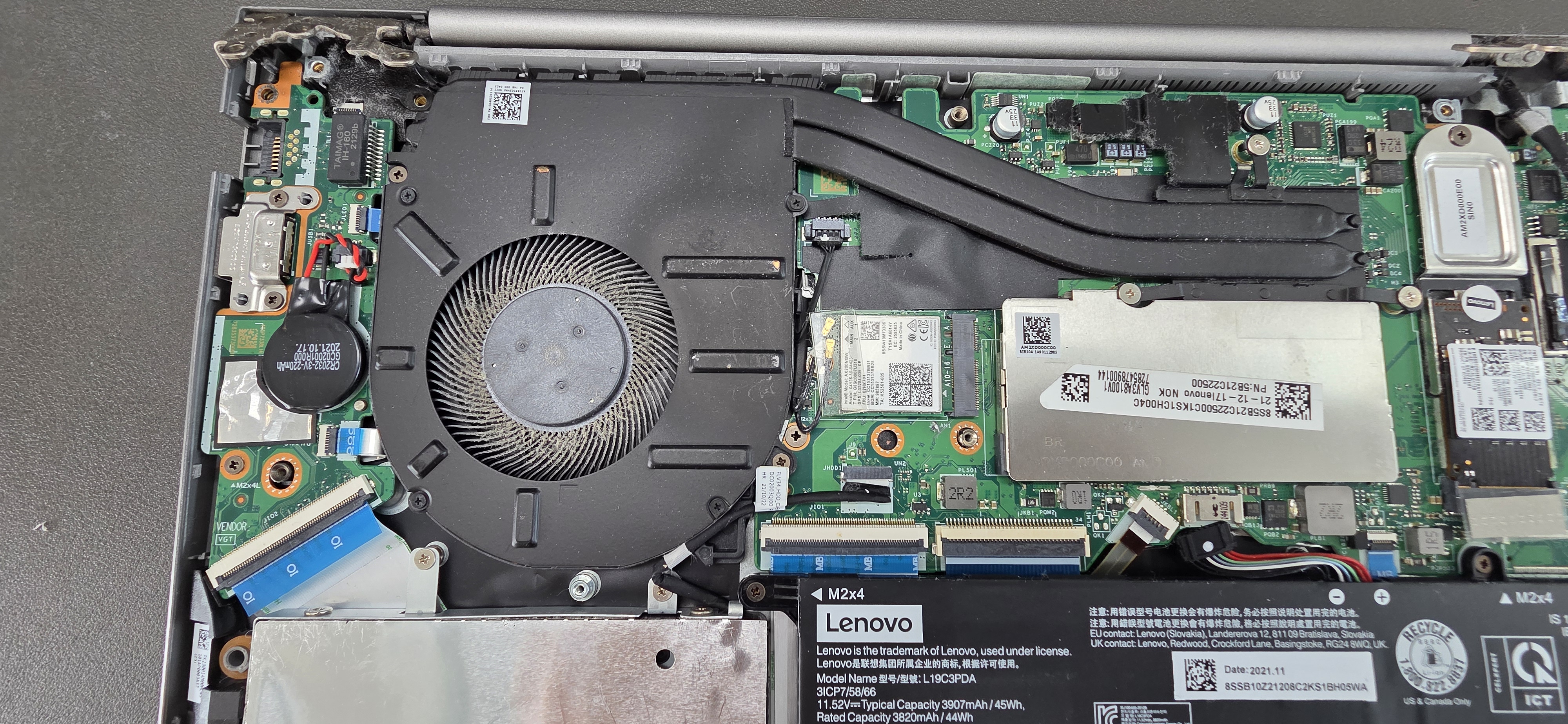

가장 먼저 본체 뒷면의 나사를 모두 제거한 뒤 베이스 커버(D커버)를 분리합니다. 수리의 철칙은 항상 '안전'입니다. 메인보드 쇼트 방지를 위해 모든 작업에 앞서 배터리 연결 커넥터를 가장 먼저 제거해 줍니다.

Step 2: 상하판 분리 및 주변 부품 정리

상판(LCD부)과 하판(본체부)을 분리하기 위해 내부 부품들을 정리합니다.

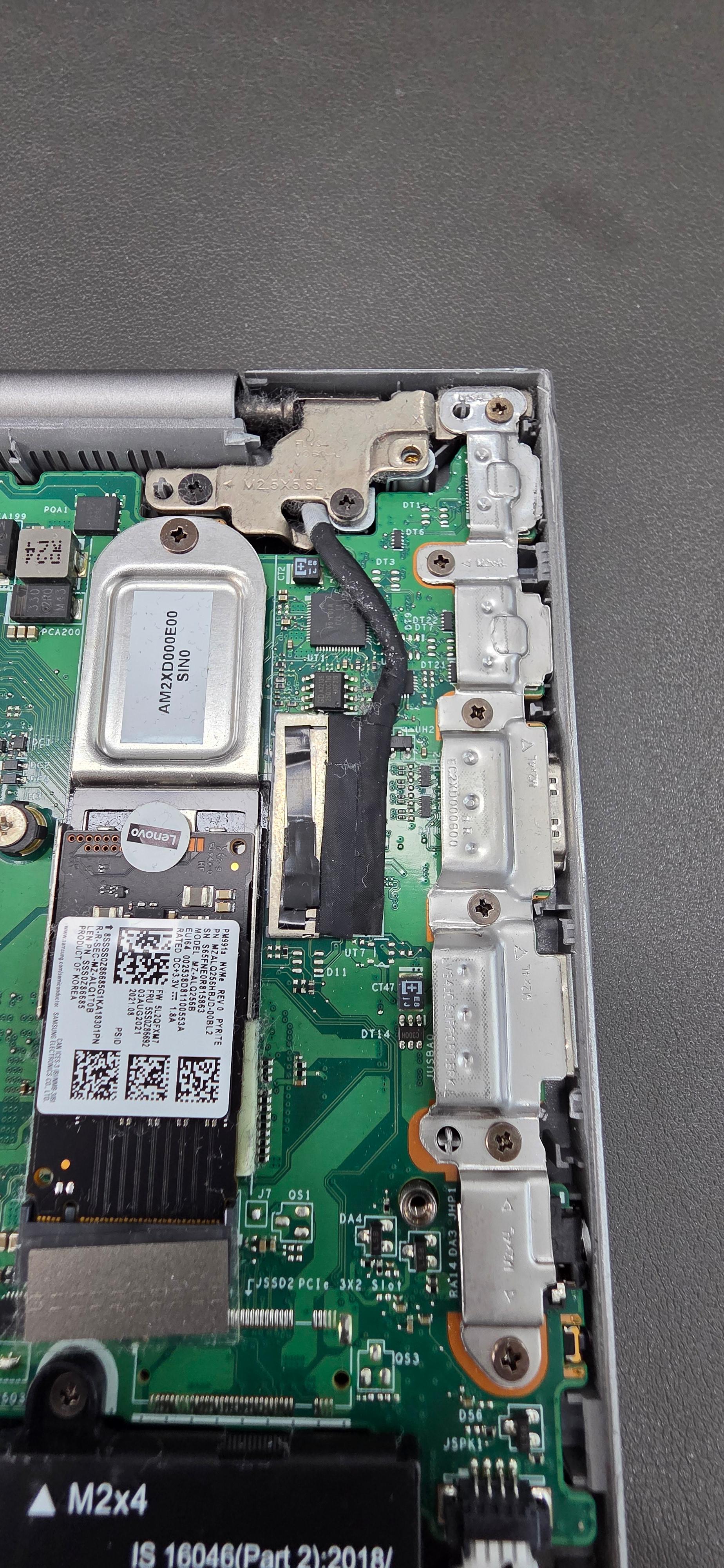

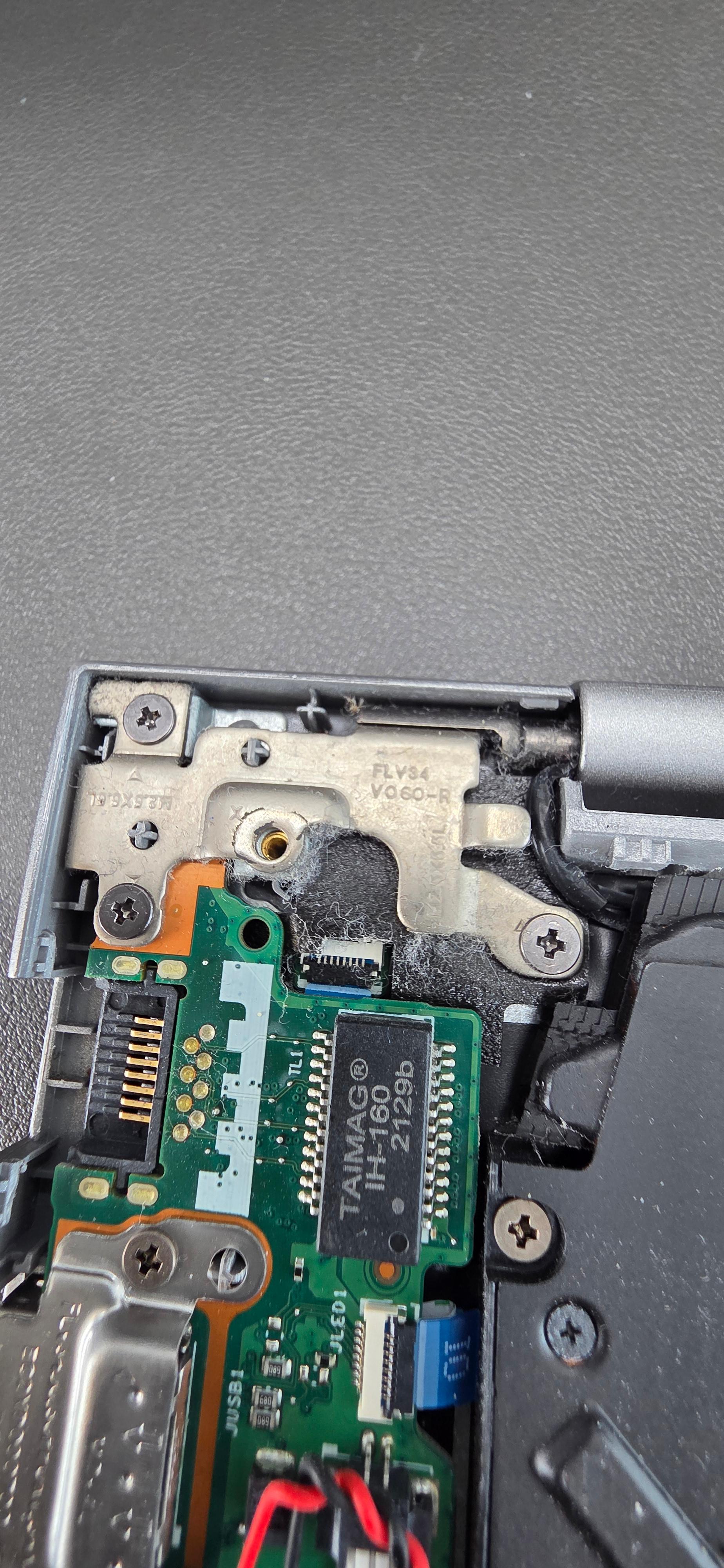

• 양쪽 힌지를 고정하고 있는 나사들을 모두 풀어줍니다.
• 간섭을 피하기 위해 쿨링팬을 조심스럽게 제거합니다.

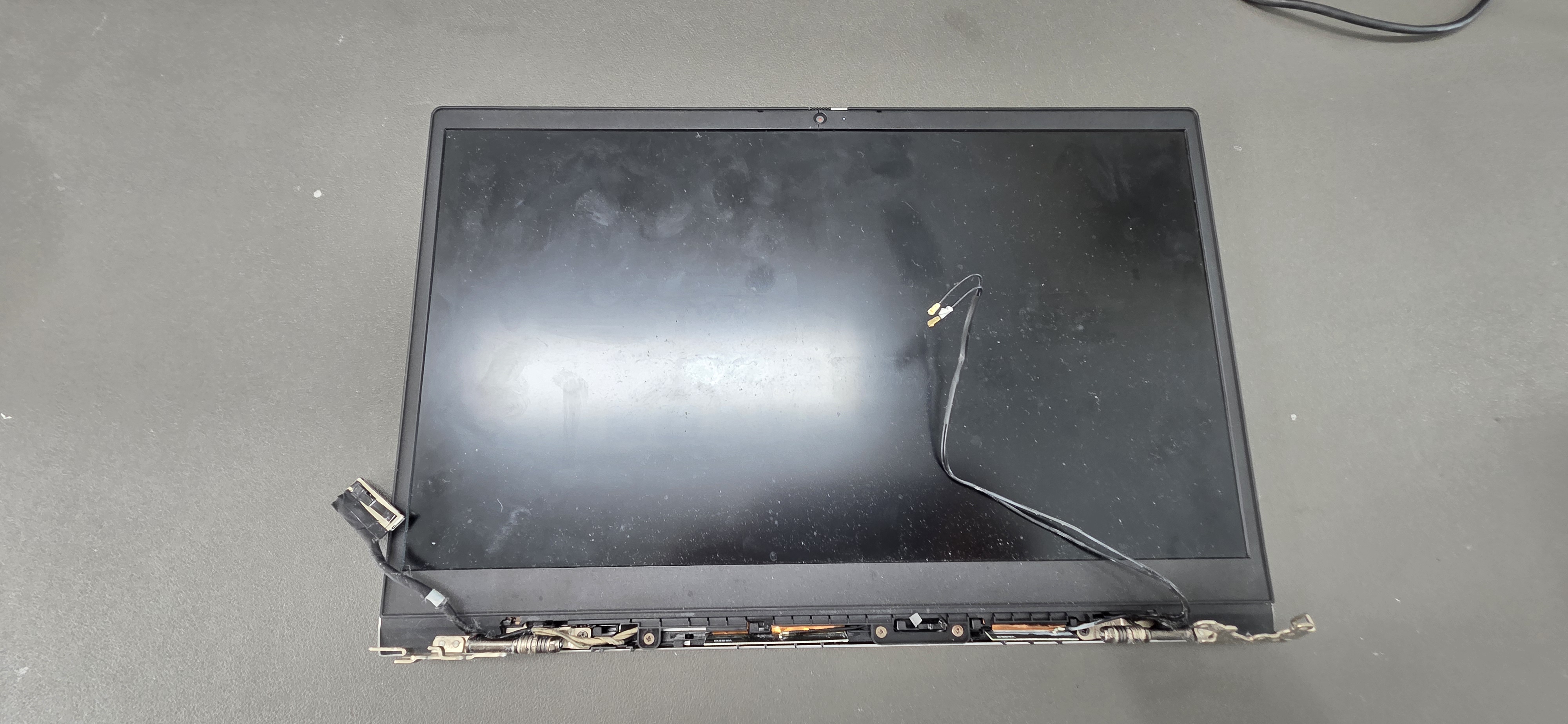

• 쿨링팬 제거 후, 고정된 힌지를 위로 들어 올려 상하판을 안전하게 분리합니다.

Step 3: LCD 베젤 및 액정 분리 (주의 요망)

이제 가장 섬세한 작업인 LCD 상판 분해 단계입니다.

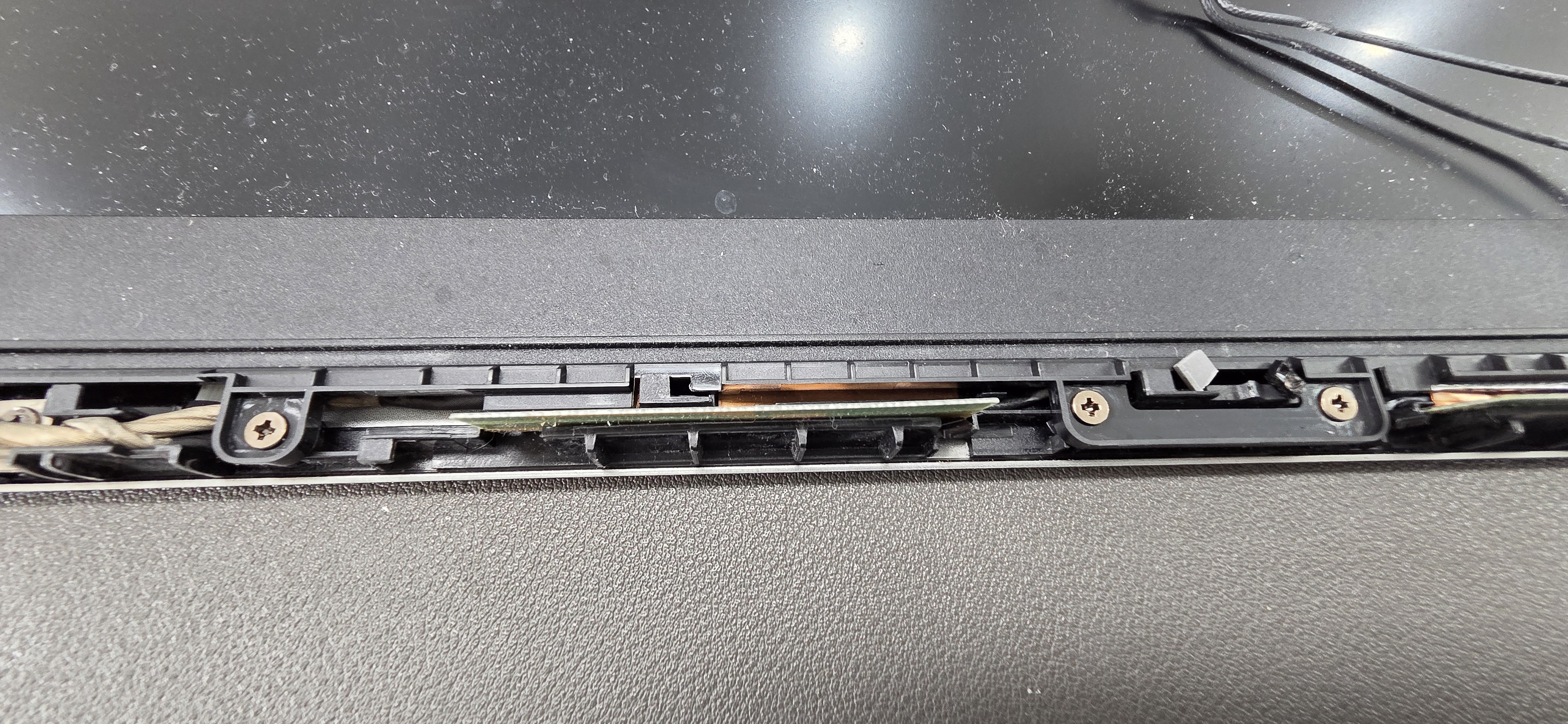

• LCD 베젤(B커버) 하단부에 위치한 나사 3개를 먼저 제거합니다.
• 얇은 헤라를 이용해 이음새 사이를 살살 벌려 베젤을 분리합니다. 이때 액정에 직접적인 압력이 가해지지 않도록 극도로 주의해야 합니다.

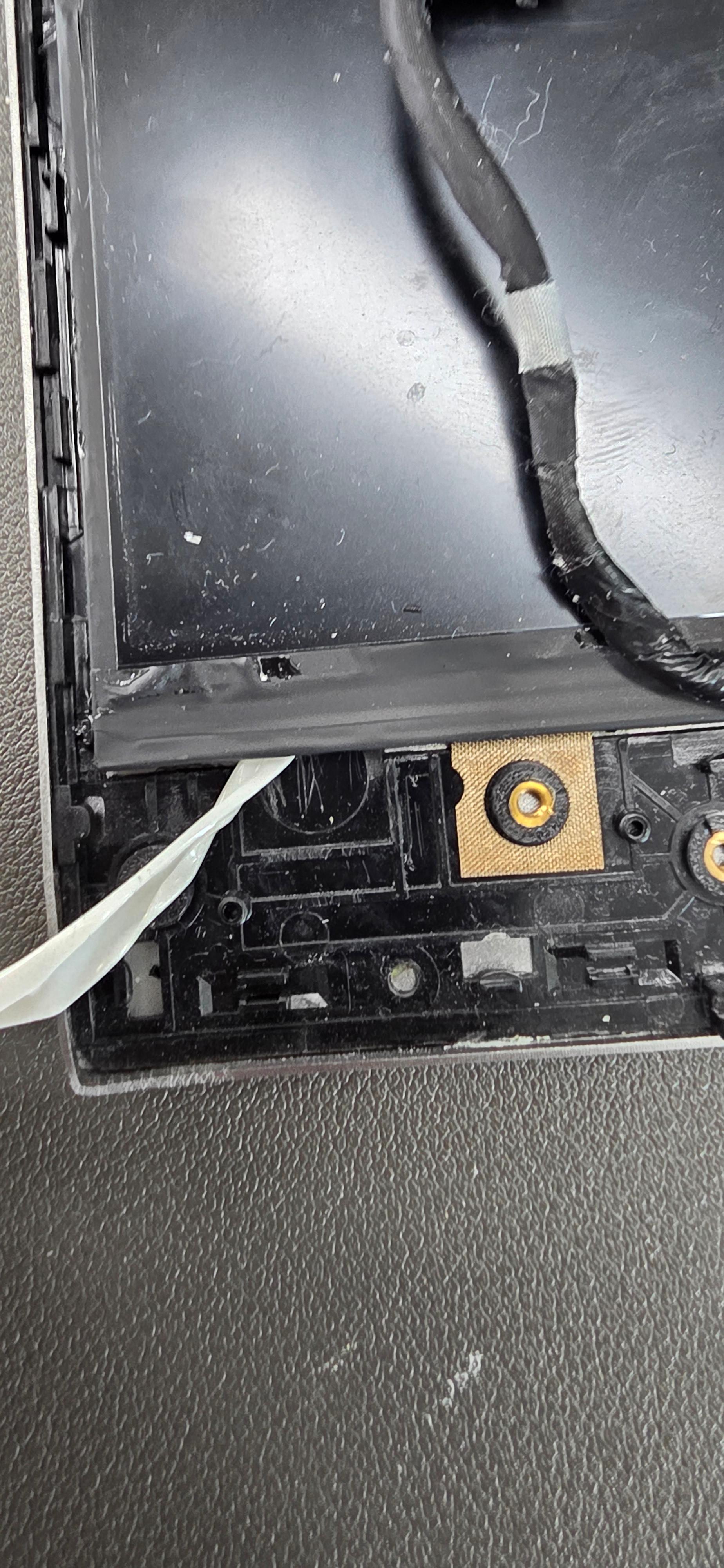

• 액정 뒤편에 붙은 고정용 양면테이프를 제거합니다. 테이프 끝을 잡고 아래로 천천히 일정하게 당겨주어야 하며, 중간에 끊어질 경우 작업 난이도가 급격히 올라가므로 세심한 조절이 필요합니다.

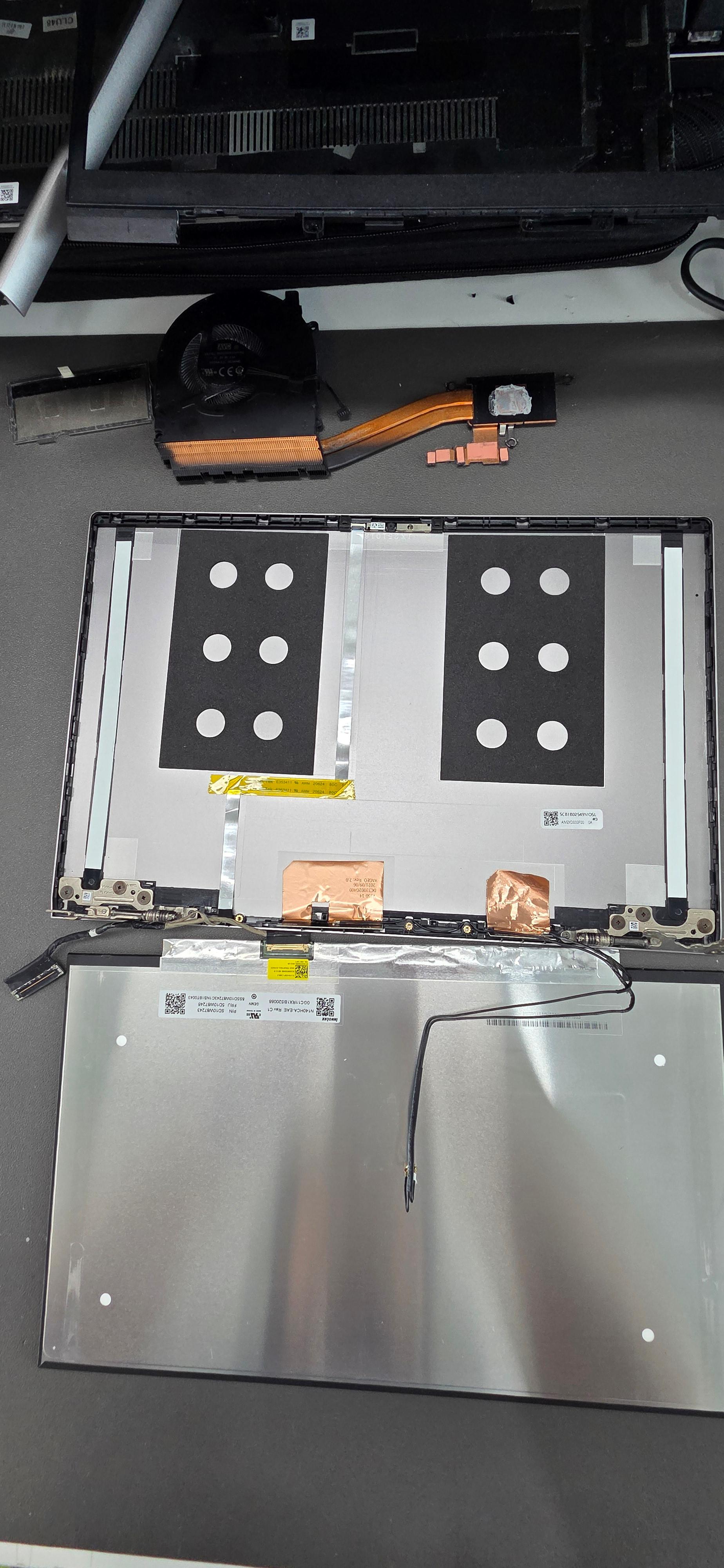

Step 4: 부품 적출 및 새 커버 이식

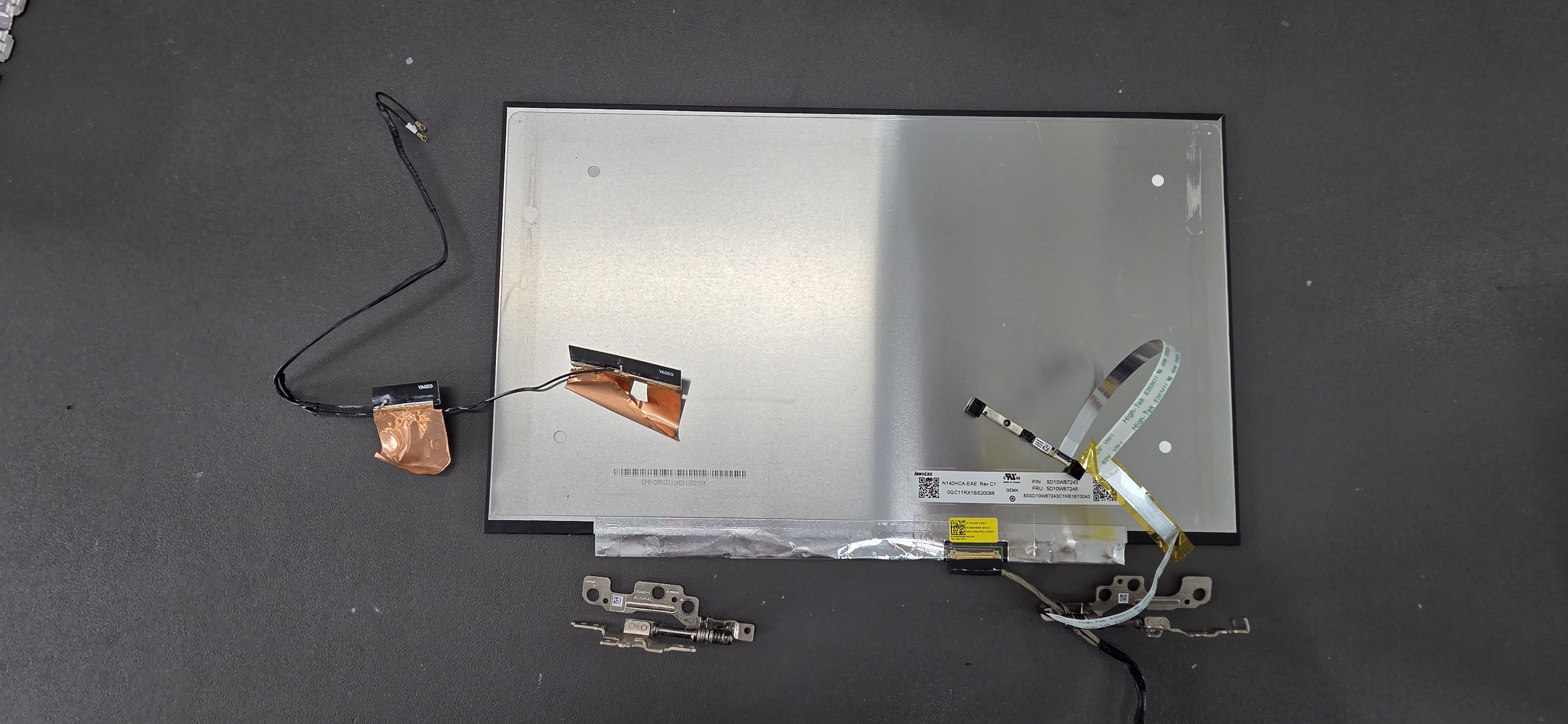

기존 파손된 커버에서 모든 부품(안테나, 케이블, 힌지 등)을 떼어내는 과정은 상당한 시간이 소요됩니다.

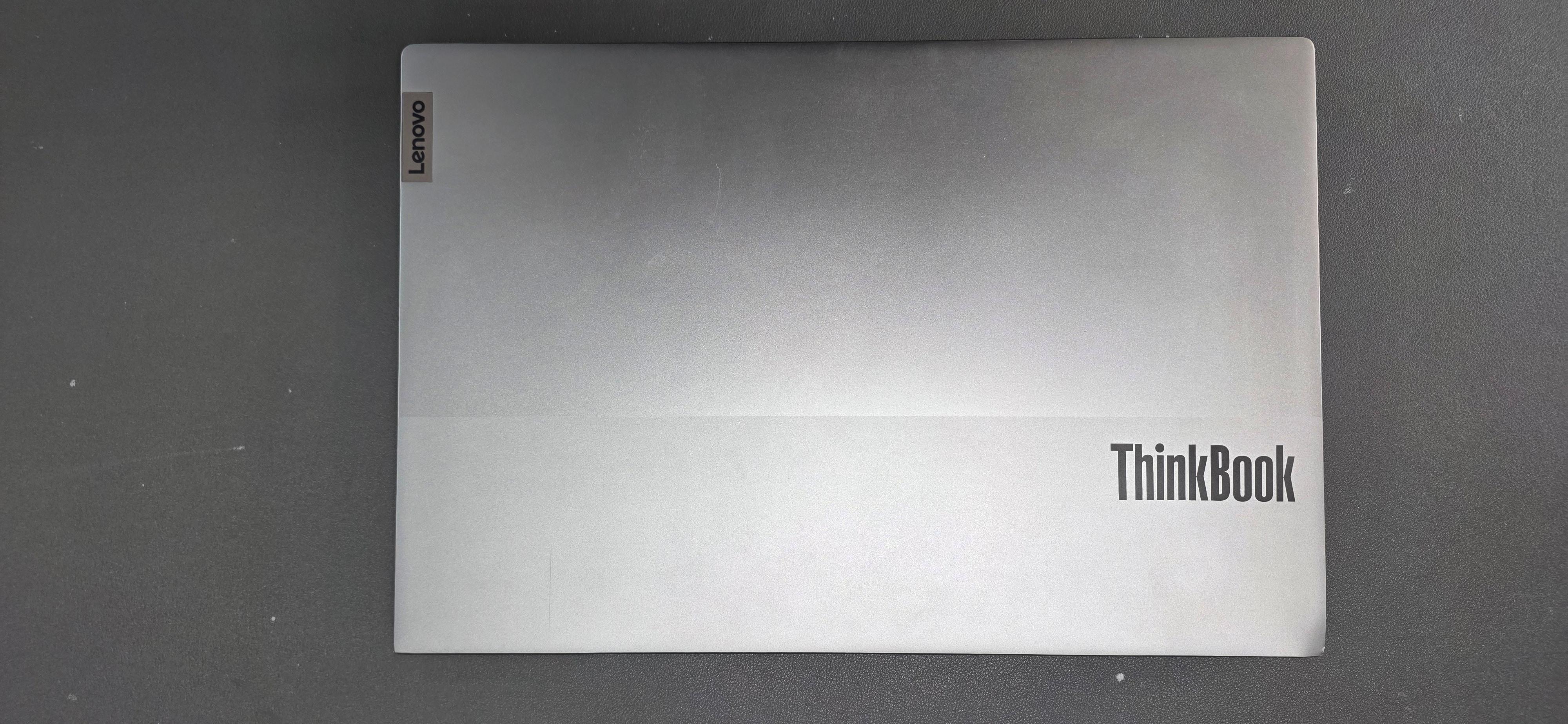

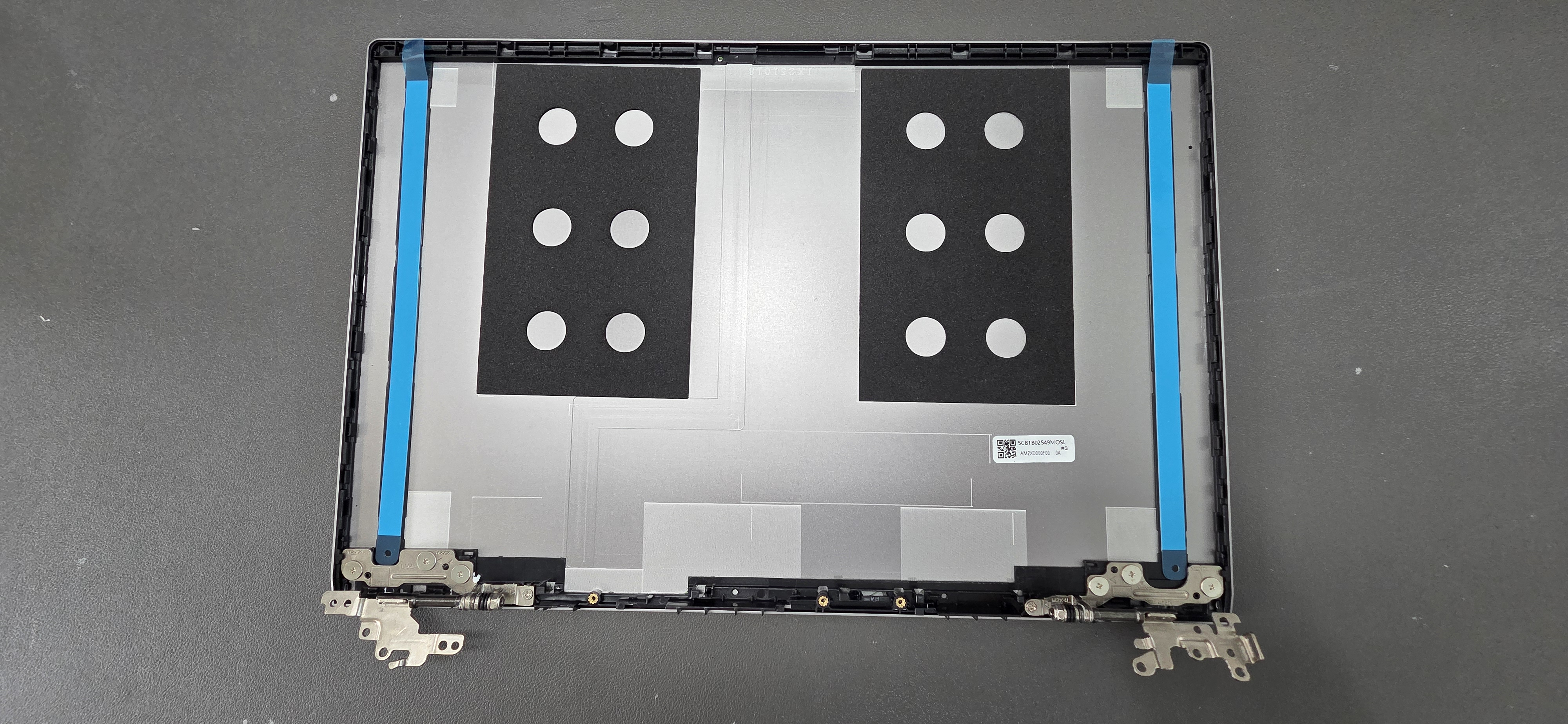

• 적출된 모든 부품을 새로 준비한 교체용 LCD 커버에 원형 그대로 이식합니다.
• 케이블 경로가 꼬이지 않도록 배치하는 것이 핵심이며, 이 단계까지 오면 전체 공정의 약 70%가 완료된 것입니다.

Step 5: 가조립 및 최종 테스트

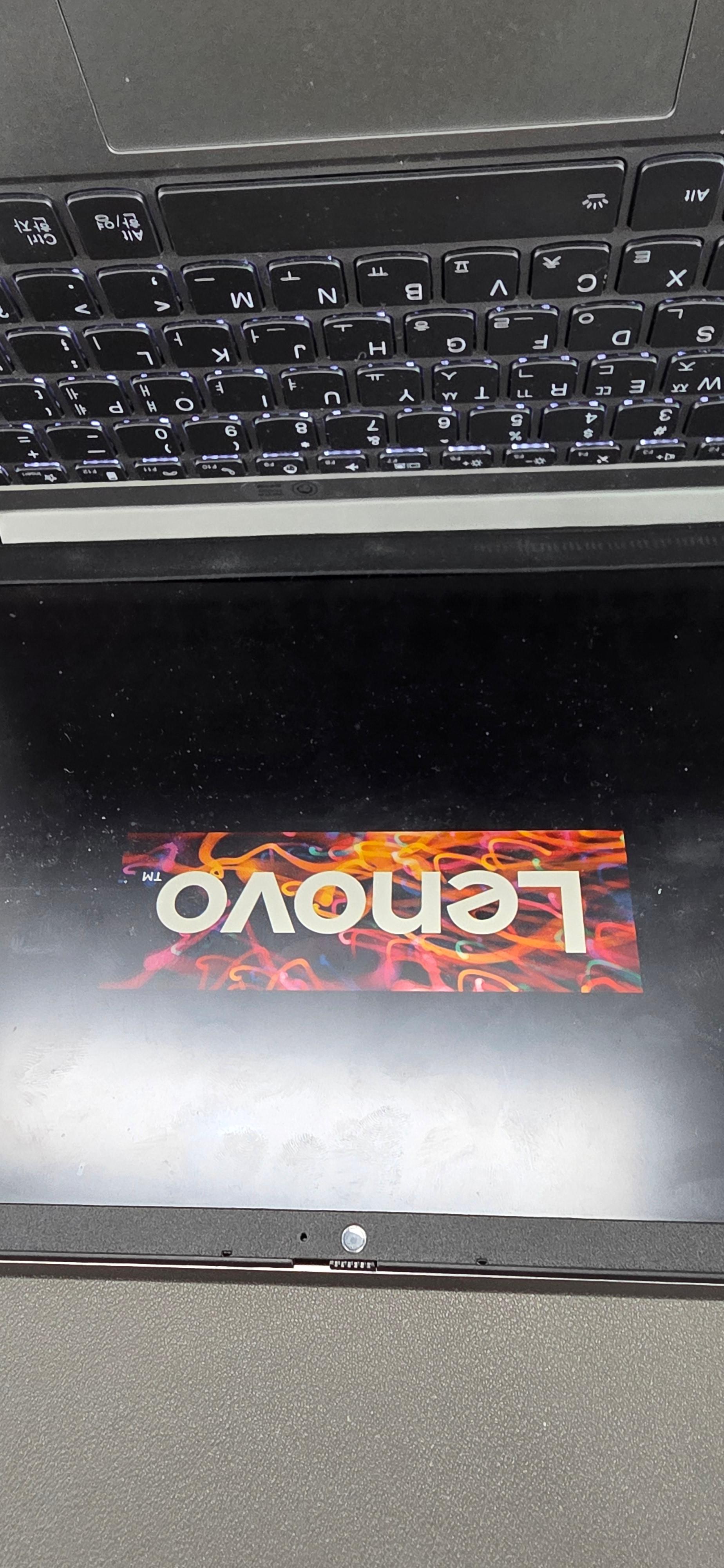

완전 조립 후 화면이 나오지 않는 불상사를 막기 위해 가조립 상태에서 먼저 테스트를 진행합니다.

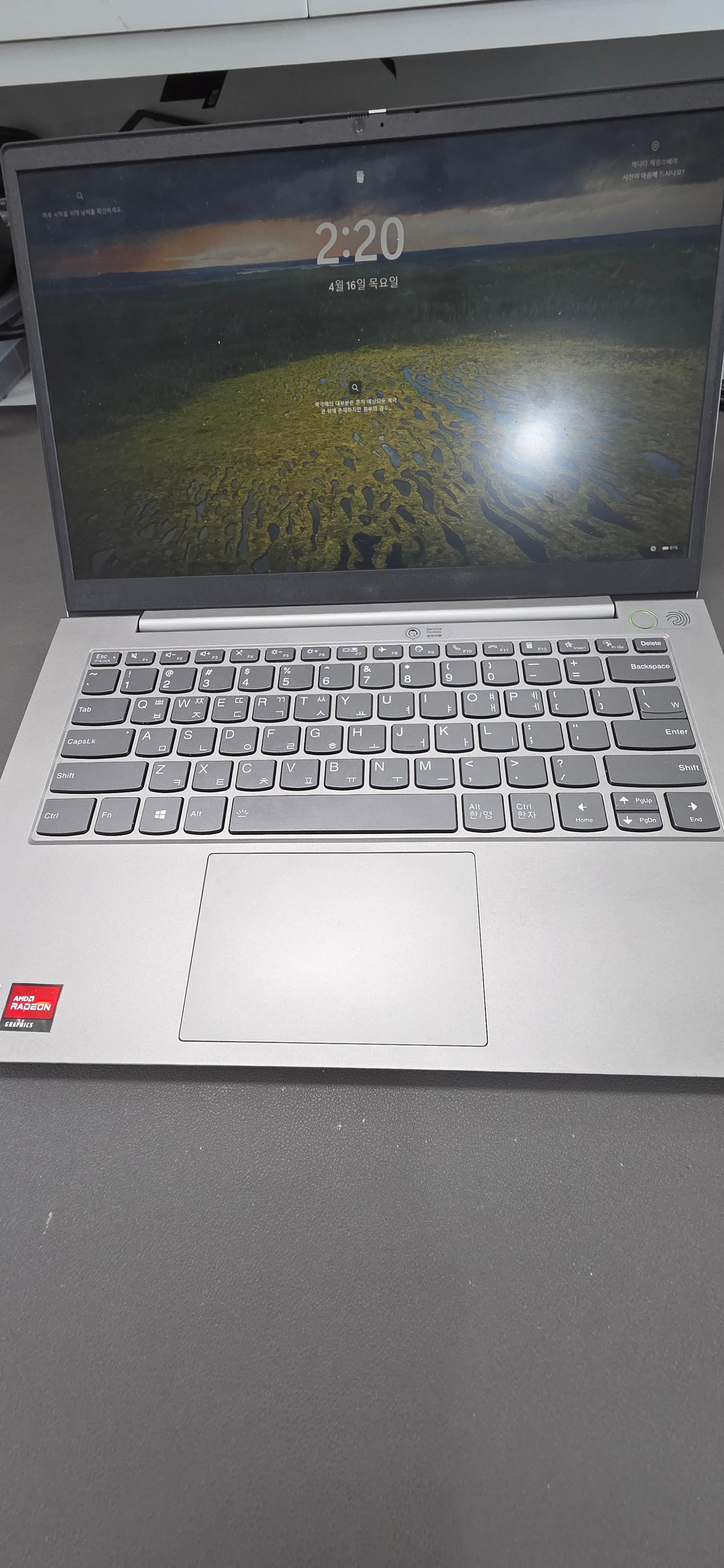

• 전원을 켜서 화면 출력이 정상인지 확인합니다.
• 화면 확인 후 나머지 나사들을 조여 완조립을 진행합니다.

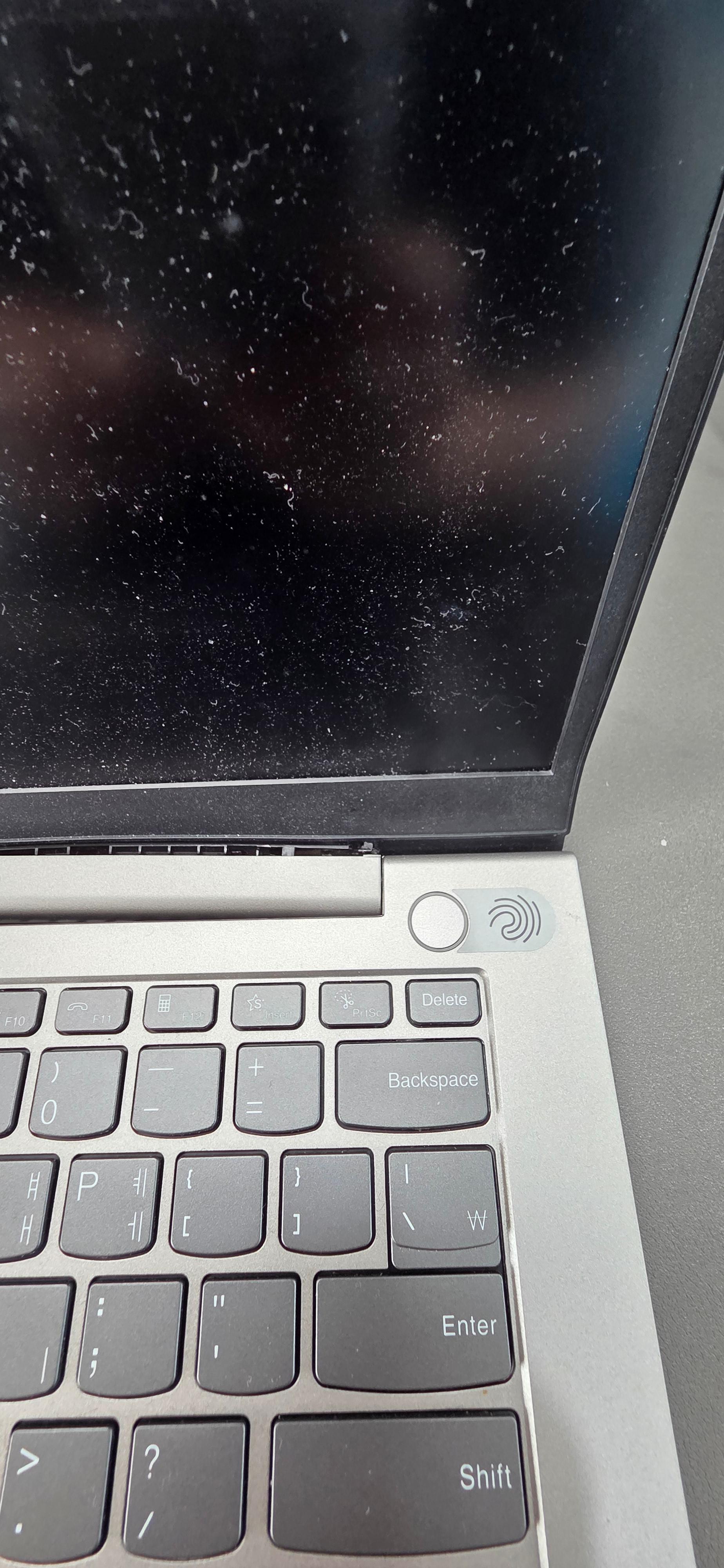

• 마지막으로 Wi-Fi 수신 상태, 사운드 출력 등 기본 성능을 꼼꼼히 점검하며 수리를 마무리합니다.















3. 수리 후기

이번 수리는 씽크북의 탄탄한 하드웨어 설계 덕분에 큰 사고 속에서도 액정을 지킬 수 있었던 사례였습니다. 힌지가 벌어진 채로 계속 사용했다면 결국 액정 파손이나 케이블 단선으로 이어졌을 텐데, 적절한 시기에 커버를 교체하여 더 큰 비용 지출을 막을 수 있었습니다.
